Bộ khay chứa phụ kiện cho AnkerMake M5, phiên bản mới

Nếu bạn dùng M5C, nhấn vào đây

Cập nhật 17/04/2023: v0.04, đồng bộ hóa lại tất cả bản vẽ. Mình cũng đã tăng độ hở (tolerance) cho các ngăn chứa nam châm từ 2mm lên 2.20mm.

Cập nhật 11/04/2023: v0.03, chỉnh sửa kích thước chiều cao để phù hợp với bộ Build Plate Guides (phiên bản Slim) của ThisFact dành cho M5.

Chào mừng bạn đến với AnkerMake M5 Bin 2.0, đây là phiên bản cải tiến mới nhất của bộ khay chứa phụ kiện cho AnkerMake M5.

Gói này bao gồm hai khay bên hông có thể dán lên phần đế của máy M5. Một khay cao dùng để chứa rác và nhựa thừa để bạn có thể gom lại và tái chế. Một khay nông để đựng dụng cụ cạo, nhíp và các món đồ nghề khác mà bạn hay dùng.

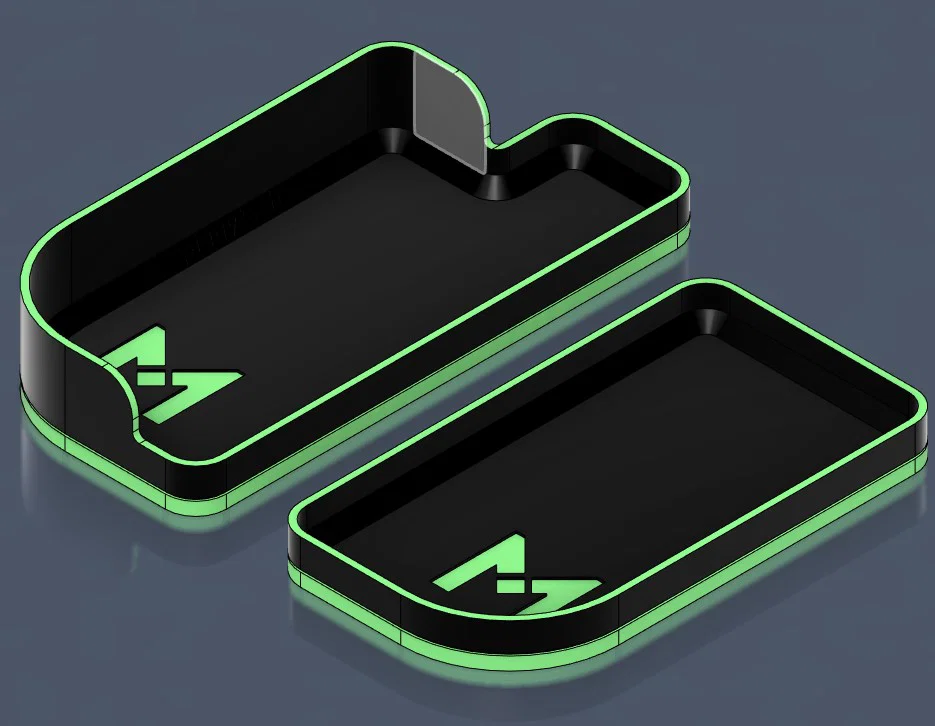

Vì có nhiều yêu cầu thêm logo Anker vào bản in nên mình đã bổ sung chi tiết này. Mình cũng cung cấp các file STL cho phần chữ in nổi (inserts) nếu bạn muốn in bằng màu khác để tạo điểm nhấn.

Các tính năng mới khác của Bin 2:

• Thiết kế mới không cần dùng support (hỗ trợ in).
• Tăng thêm 3mm chiều sâu cho các khay.
• Phần đế gắn ngoài (footprint) dày 5mm.
• Khay bên trái có phần mở rộng để hứng nhựa thừa. Nếu bạn dùng side purge, bạn có thể gạt thẳng nhựa vào khay.
• Phiên bản XL với diện tích bề mặt tăng thêm khoảng 18x42mm, kéo dài sát tới khung máy.
• Các cạnh bên trong khay được vát (chamfer) giúp vệ sinh dễ dàng hơn.
• Phần đế vẫn dùng nam châm đĩa 5mm x 2mm.
• Sẽ có thêm một vài phụ kiện gắn kèm cho giá đỡ dụng cụ... Trong thời gian chờ đợi, mình khuyến khích các bạn tham khảo thêm khay đựng dụng cụ của @lukagra.

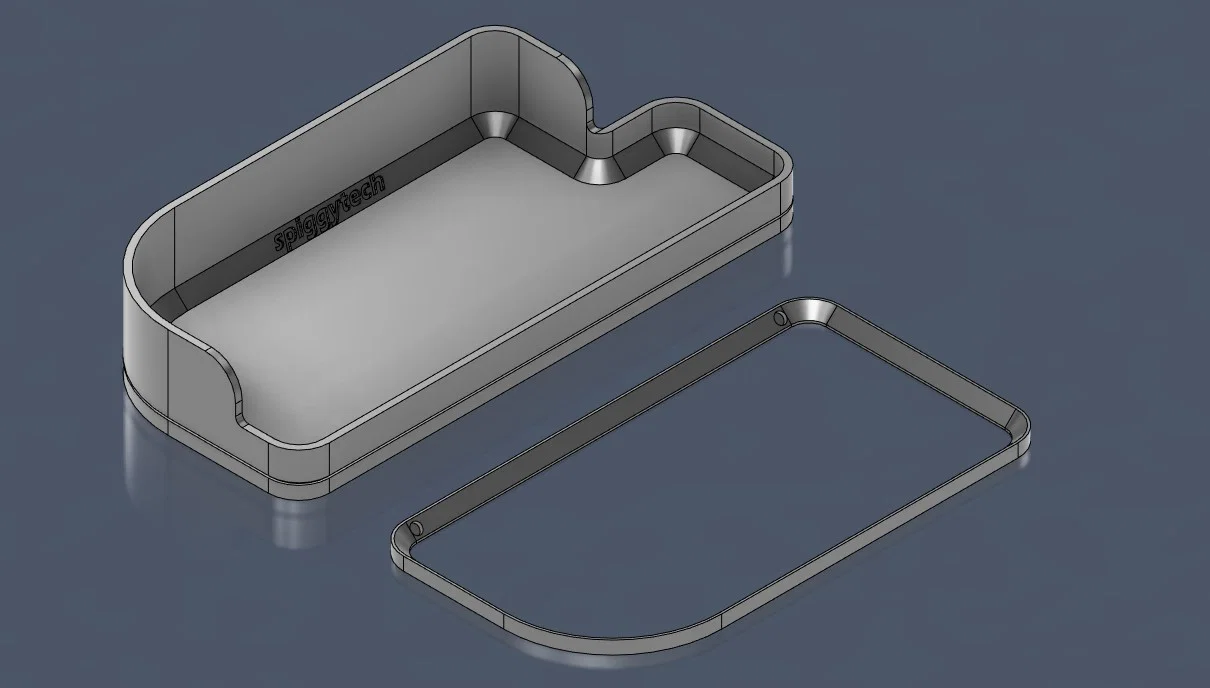

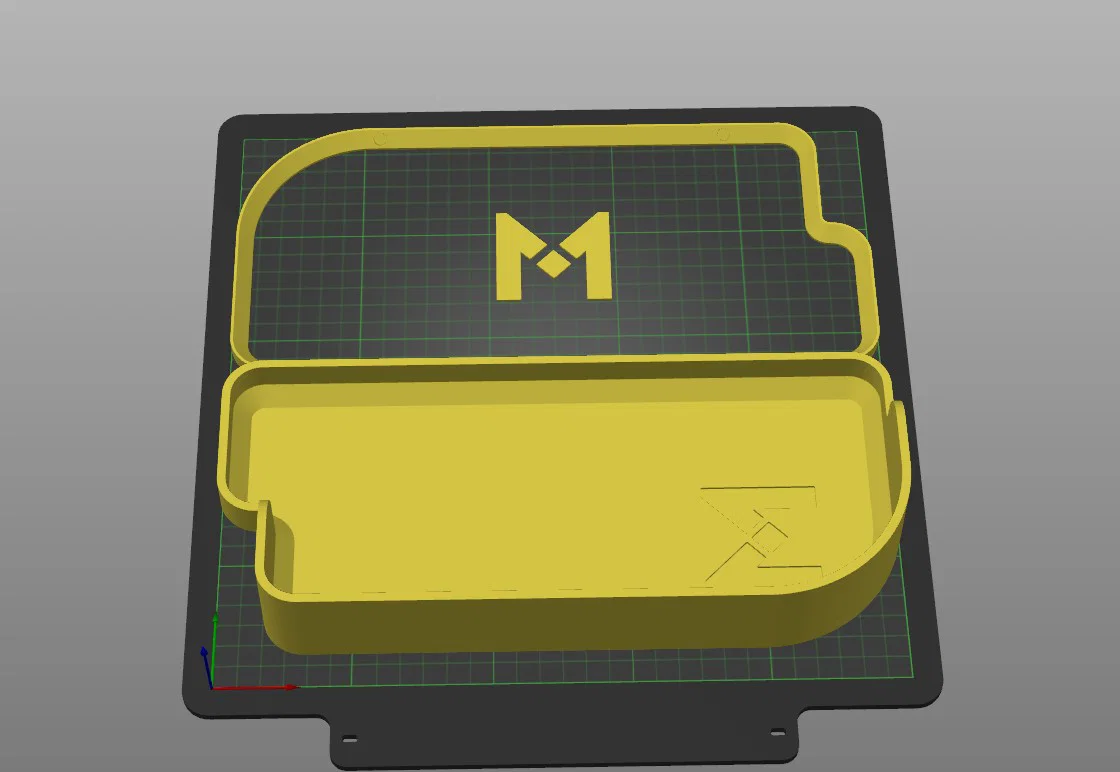

Đi kèm là hai đế gắn bằng băng dính hai mặt 5mm hoặc miếng dán 3M Command để cố định khay. Khay cũng có các khe cắm nam châm neodymium đĩa đường kính 5mm x dày 2mm để đảm bảo khay không bị xê dịch khỏi đế. Mình khuyên bạn nên in thử một đế và một khay cùng lúc, đặt các miếng logo vào trong đế (xem hình) để có thể lắp ráp trước khi in các chi tiết tiếp theo.

Nên dùng nhựa PLA hoặc PETG, layer 0.20mm với 15% Infill - nhớ bỏ phần Skirt. Các khay này (đặc biệt là bản XL) rất lớn.

Các khay này tương thích với phiên bản .

Cập nhật 25/03/2023: Bins v0.01; File Bin2 gốc bị thiếu hai lỗ nam châm, lỗi này đã được sửa. Rất xin lỗi vì sự bất tiện này. Letter Inserts v0.02b; Tăng thêm độ hở cho các miếng chữ để lắp ráp dễ dàng hơn.
