Fractal Vise cho bàn xoay Revopoint Dual Axis

Fractal Vise dùng cho Revopoint Dual Axis Turntable

Tôi đã thiết kế bộ ngàm Fractal Vise này dựa trên thiết kế tuyệt vời của Teaching Tech.

Phần cứng sử dụng chủ yếu là những thứ tôi có sẵn. File STEP đã được đính kèm để bạn có thể thoải mái chỉnh sửa theo nhu cầu riêng.

Cài đặt in:

• Tất cả file STL đã được xoay sẵn hướng in.
• Dùng nhựa PLA hoặc các loại nhựa cứng tương tự.
  • Đảm bảo máy in của bạn đã được căn chỉnh chuẩn. Độ dung sai giữa các khớp nối là 0.15mm.
• Độ dày lớp in (layer height) 0.2mm, tối thiểu 3 lớp tường (walls) với đầu in 0.4mm.
  • Các chi tiết Sliding Pivot, Set Pivot, 2B1, 2B2, 2C1 và 2C2 nên in với layer height mỏng hơn (0.12 hoặc 0.1mm) để các khớp xoay chuyển động mượt mà.
• Sliding Base và Set Pivot có những vị trí cần support. Khuyên dùng tính năng "painted on supports". Các chi tiết khác không cần support.

Số lượng linh kiện cần in:

• 16x D.stl
• 4x 2C1.stl và 2C2.stl
• 2x 2B1.stl và 2B2.stl
• 1x cho tất cả các chi tiết còn lại.

Phần cứng:

• 2x Ốc lục giác chìm M3x40mm
• 4x Ốc lục giác chìm M3x20mm
• 8x Ốc lục giác chìm M3x12mm
• 6x Ốc lục giác chìm M3x10mm
• 2x Ốc lục giác chìm M3x25mm (để gắn Set Base vào Turntable Base, nếu không có 25mm thì dùng 20mm thay thế vẫn được).
• 14x Đai ốc M3 (hex nuts)
• Trục vít me (Lead Screw) 8mm x 135mm (dùng loại dài hơn cũng được).
• Đai ốc T8 cho trục vít me (loại có 2 lỗ vít, mặt phẳng thường thấy trên máy in 3D. Loại có mặt bích tròn sẽ không vừa).
• Vòng bi 608zz.
• 2x Ốc lục giác chìm M6x8mm (để gắn đế vào turntable).

Lắp ráp:

• Cách lắp các thành phần Fractal tương tự như hướng dẫn của TeachingTech:
  • Đặt đai ốc M3 vào chi tiết 2 extunderscore extunderscore1, trượt vào bề mặt tiếp xúc, sau đó căn chỉnh và vặn vít vào chi tiết 2 extunderscore extunderscore2 khớp với nó.
    • Một số chi tiết có lỗ nhỏ để chèn đoạn nhựa in vào, giúp căn chỉnh chính xác hơn.
  • Chi tiết D sẽ cần đục lỗ để xỏ ốc M3.
  • Các chi tiết D kết nối theo chiều dọc với 1 ốc M3 12mm và 1 đai ốc.
• Phần núm vặn khá chặt khi lắp vào vít me, tôi đã nhỏ thêm vài giọt keo 502 để đảm bảo cố định chắc chắn.
• Các ốc M3 sẽ tự tạo ren khi vặn trực tiếp vào nhựa.
  • (Tôi biết dùng heat set insert sẽ tốt hơn, nhưng hiện tại nó vẫn hoạt động rất ổn. Có lẽ tôi sẽ nâng cấp sau).
• Vòng bi 608ZZ dùng để đỡ trục vít me. Ép chặt vào Set Base và Set Pivot sau khi đã lắp xong.
• Các kẹp có thể xoay sang một bên để bạn bắt vít cố định Set Base vào Turntable Base.

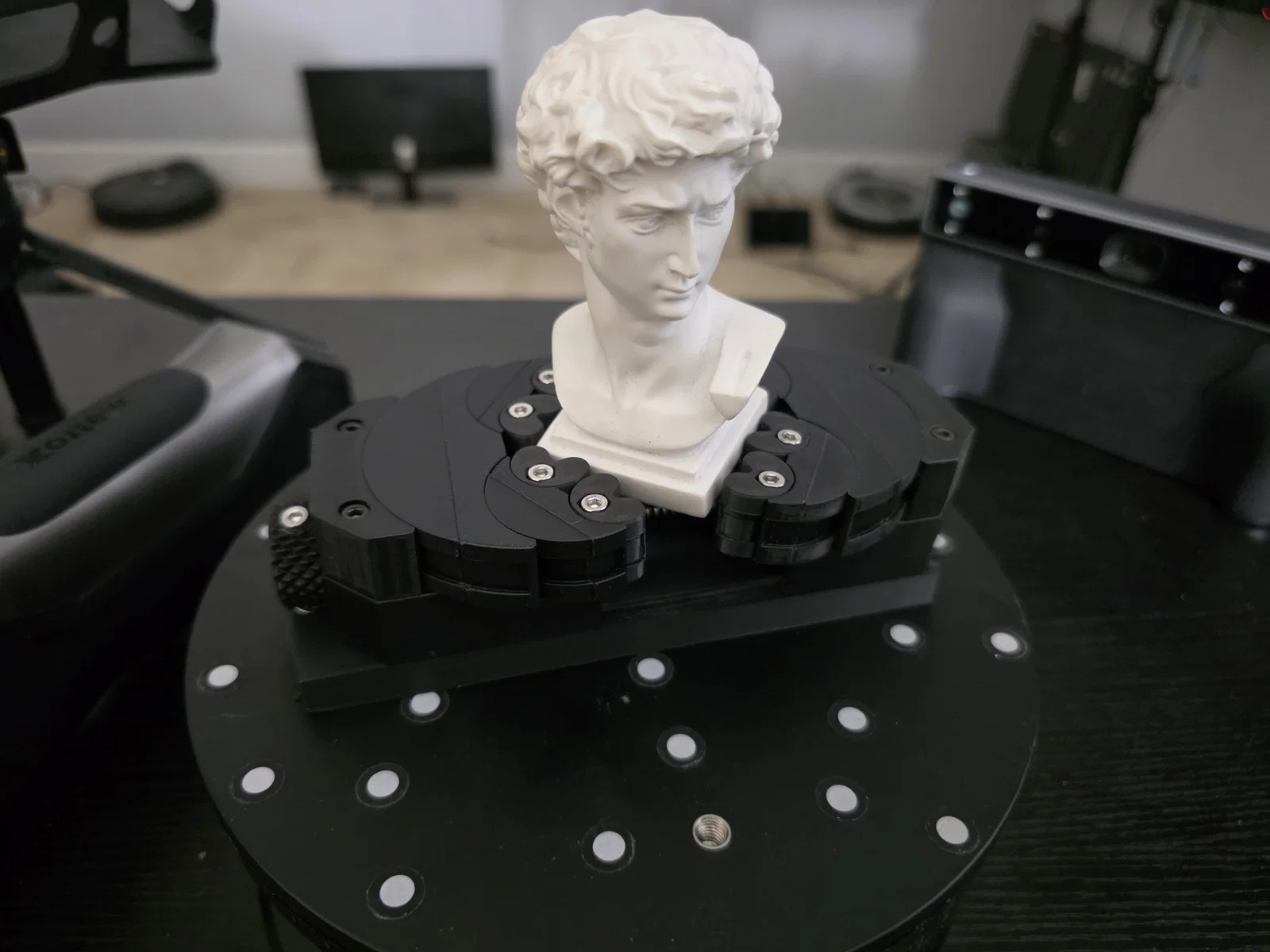

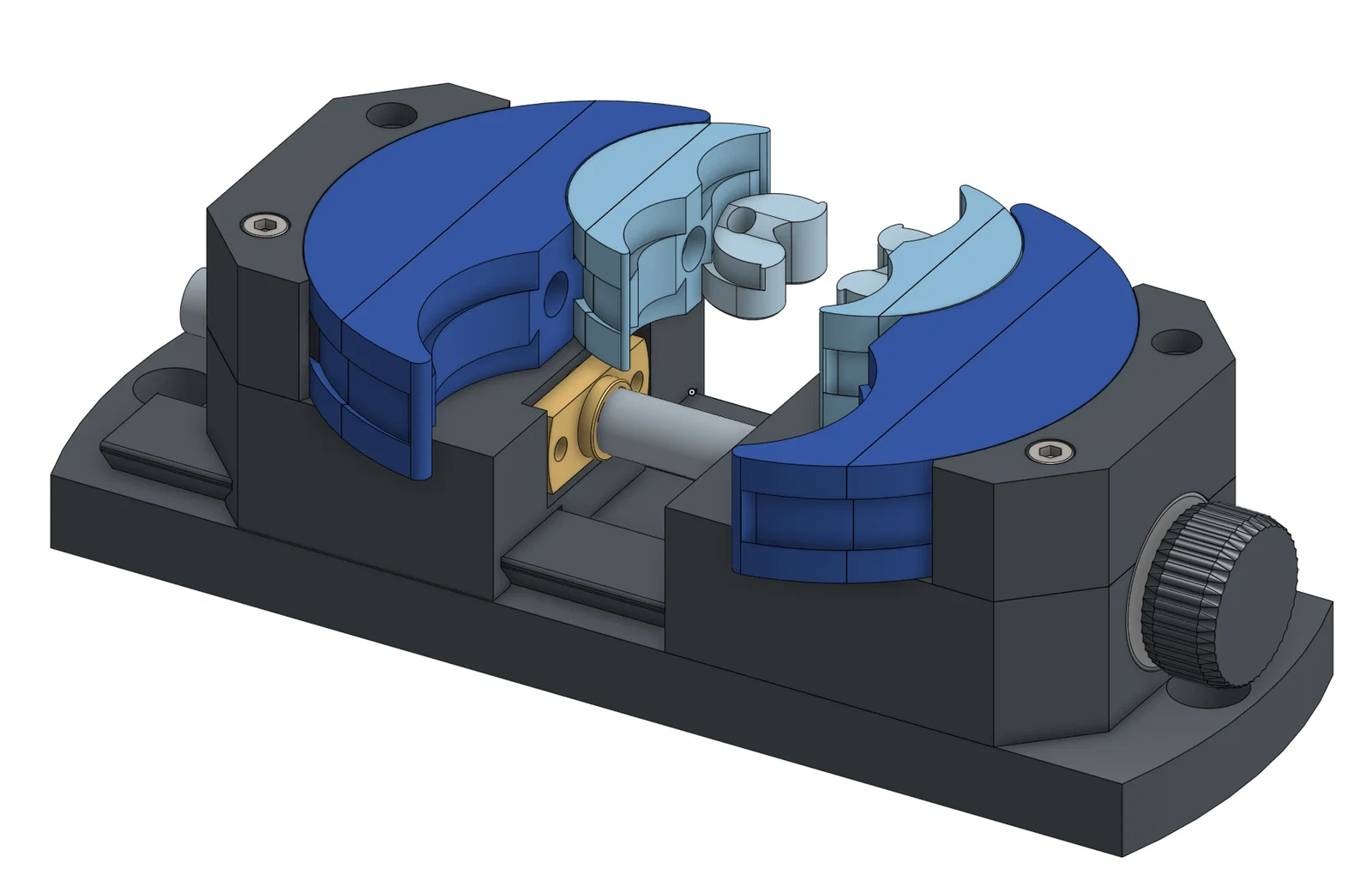

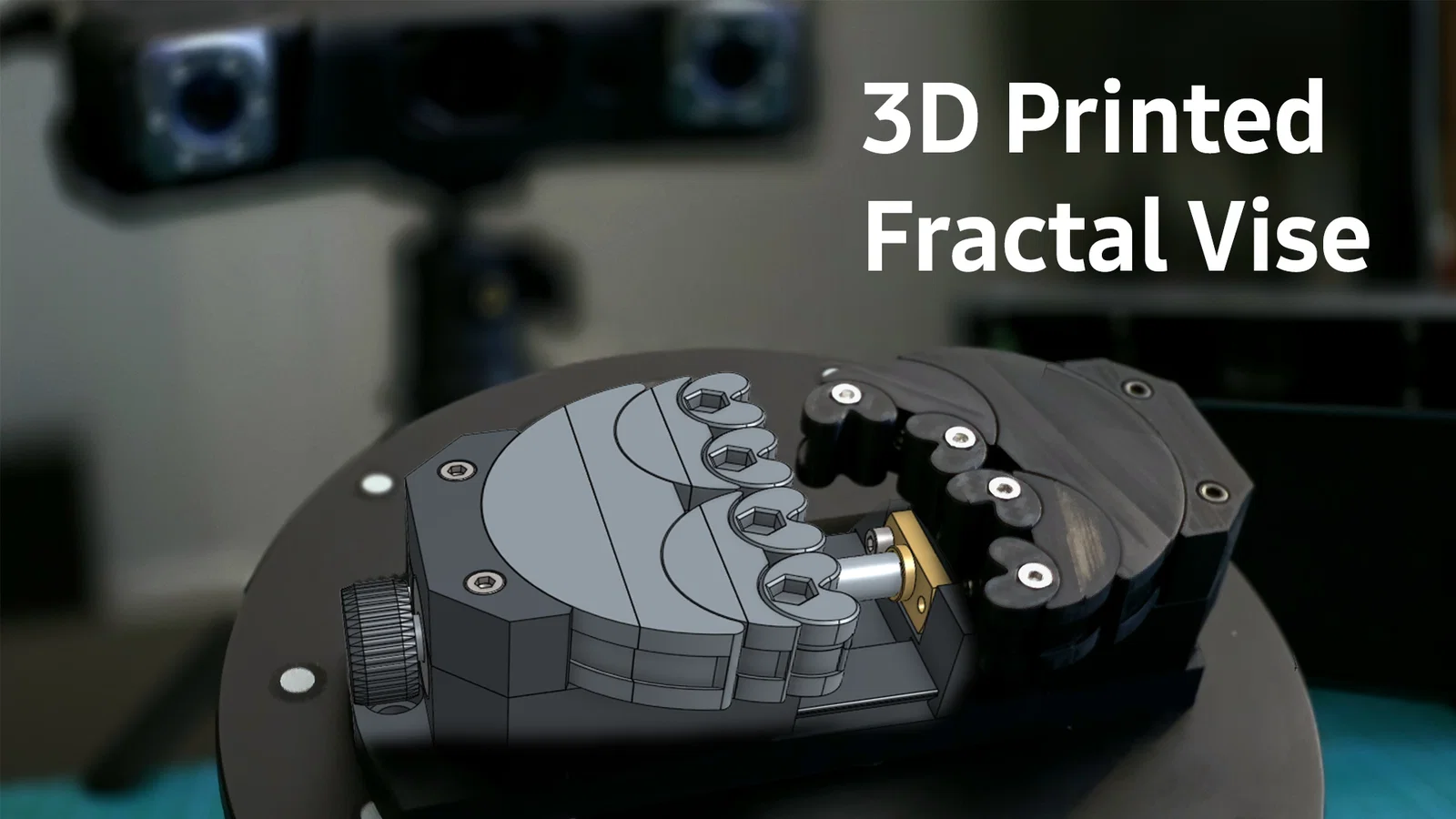

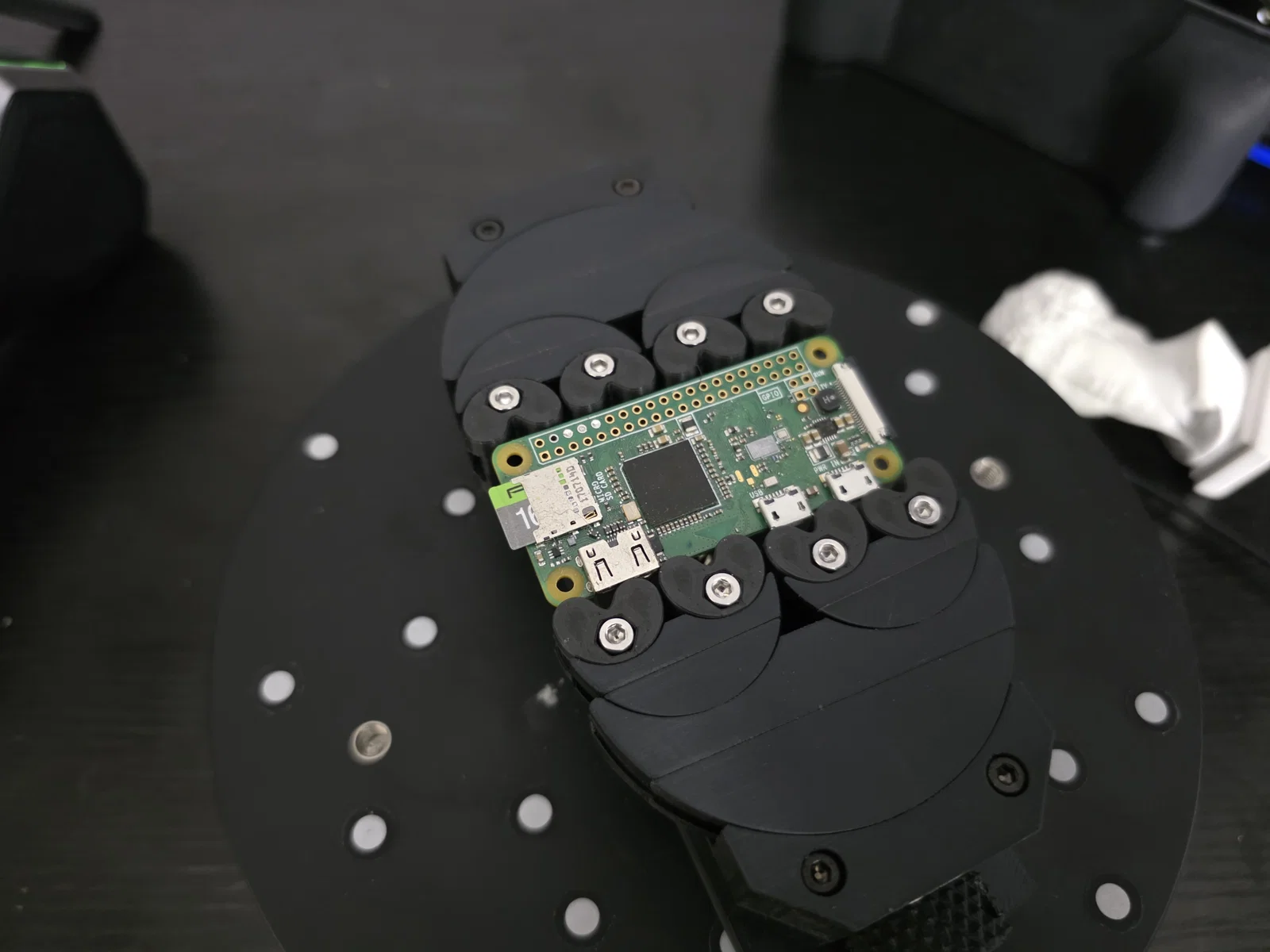

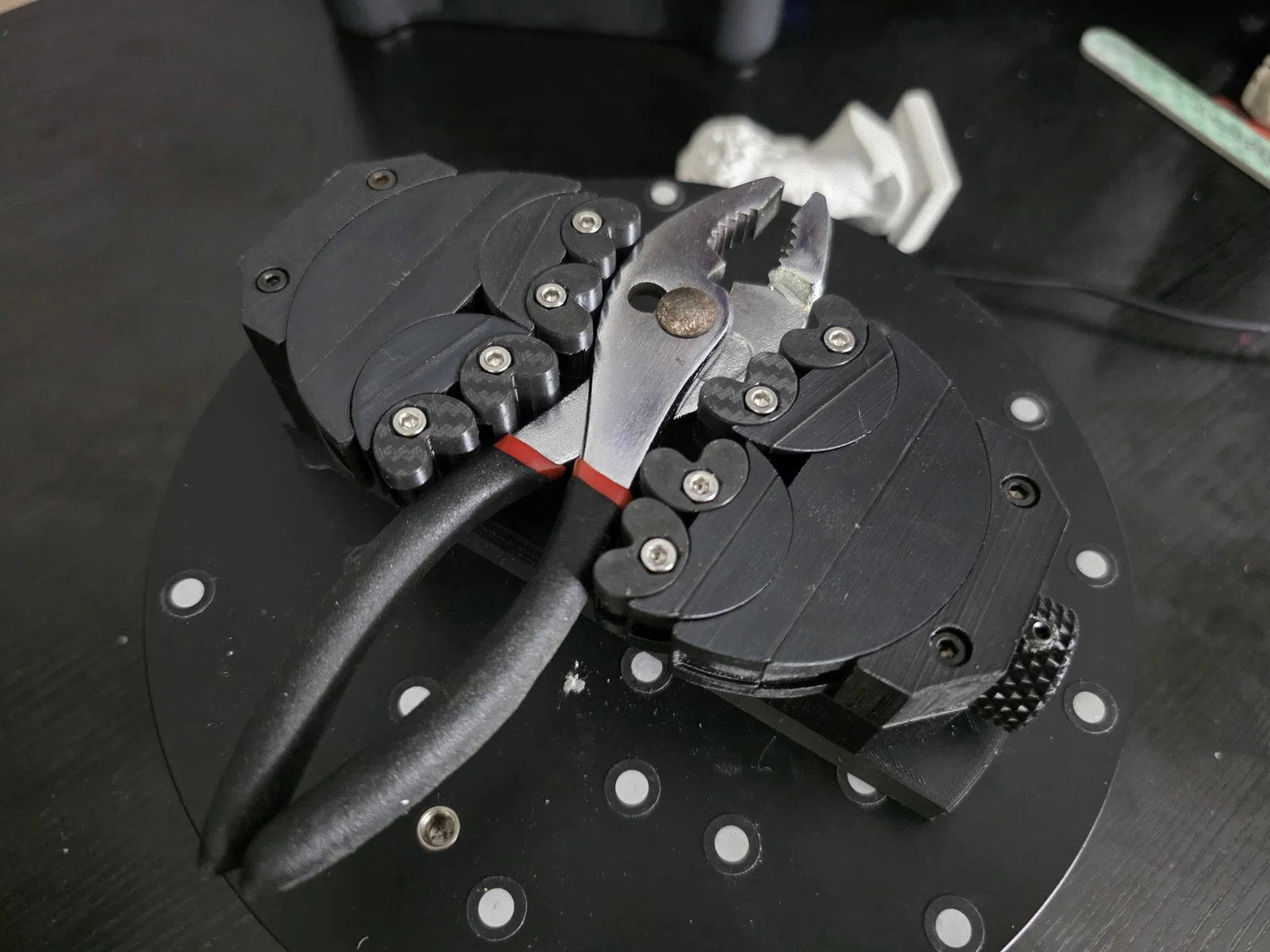

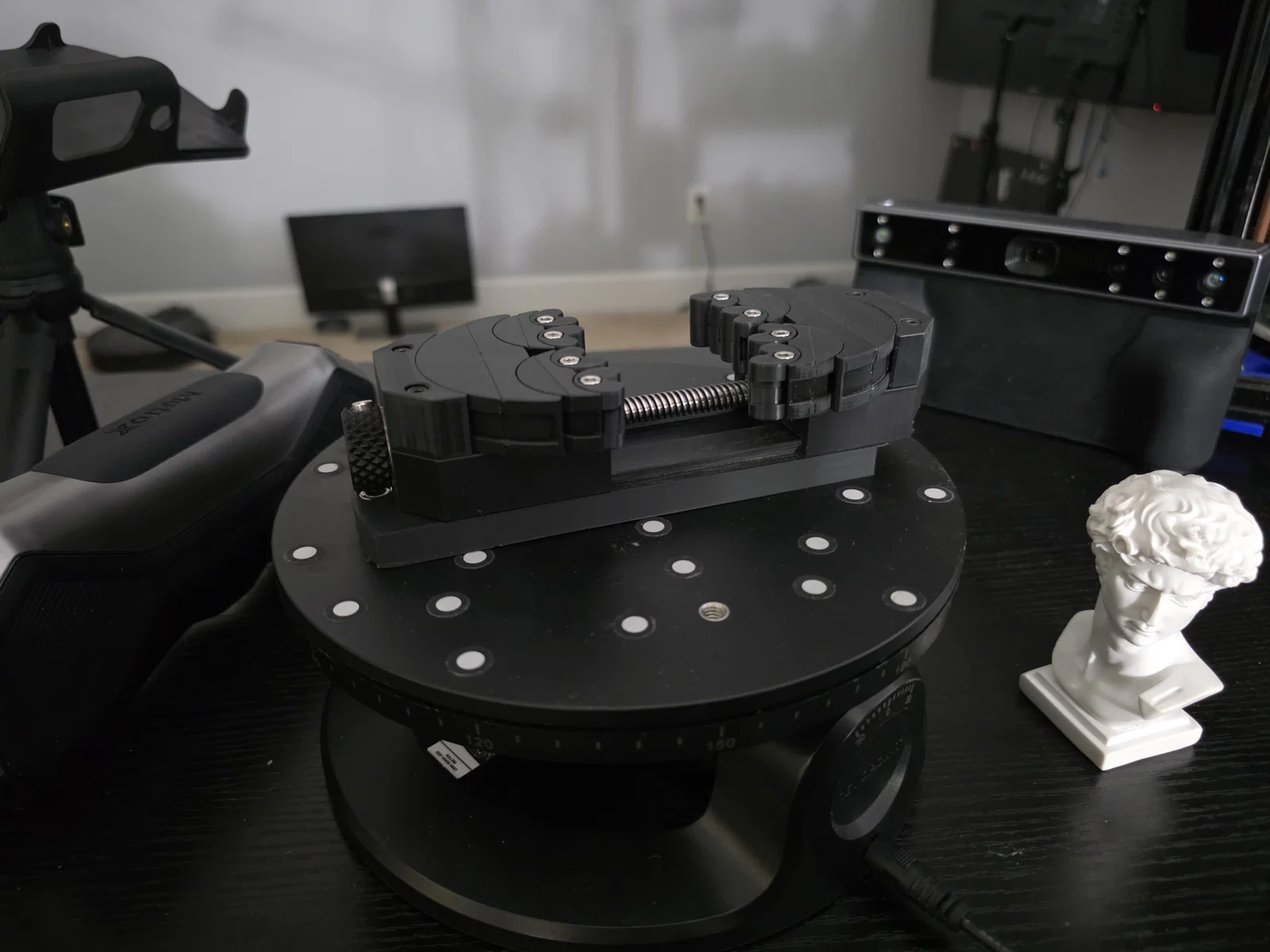

• Hình ảnh tham khảo:
  •
