Bộ jig gắn công tắc (switch) mod cho Pokemon Go Plus+

Cảnh báo quan trọng:

• Việc mod thiết bị sẽ làm mất bảo hành. Hãy hiểu rằng bạn tự chịu trách nhiệm với mọi rủi ro. Tôi không chịu trách nhiệm cho bất kỳ hư hỏng nào xảy ra trong quá trình thực hiện.
• Bản mod này sử dụng một loại công tắc (switch) chuyên dụng. Nếu bạn muốn dùng loại khác, hãy liên hệ với tôi kèm kích thước, datasheet hoặc mã sản phẩm, tôi sẽ làm biến thể phù hợp cho bạn.
• Bản mod này sẽ loại bỏ loa. Nếu bạn còn muốn nghe tiếng Pikachu, hãy cân nhắc các phương án khác giữ lại loa.
• Việc này có thể tự động bắt Pokemon đến mức bạn gần như không cần làm gì cả. Nó gần như là gian lận và có thể làm giảm bớt niềm vui của trò chơi.

Đây là một bộ khung (jig) nhỏ để gắn công tắc cho Pokemon Go Plus+. Thay vì dùng loại switch đại trà, cái này được thiết kế riêng cho một loại switch cụ thể mà tôi đảm bảo có thể tìm mua dễ dàng từ các nhà phân phối lớn như Mouser hay Digikey với độ bền cao. Do đó, nó có thể không phù hợp nếu bạn định dùng các loại switch rẻ tiền mua theo túi trên Amazon. Thông số kỹ thuật của switch nằm ở cuối bài.

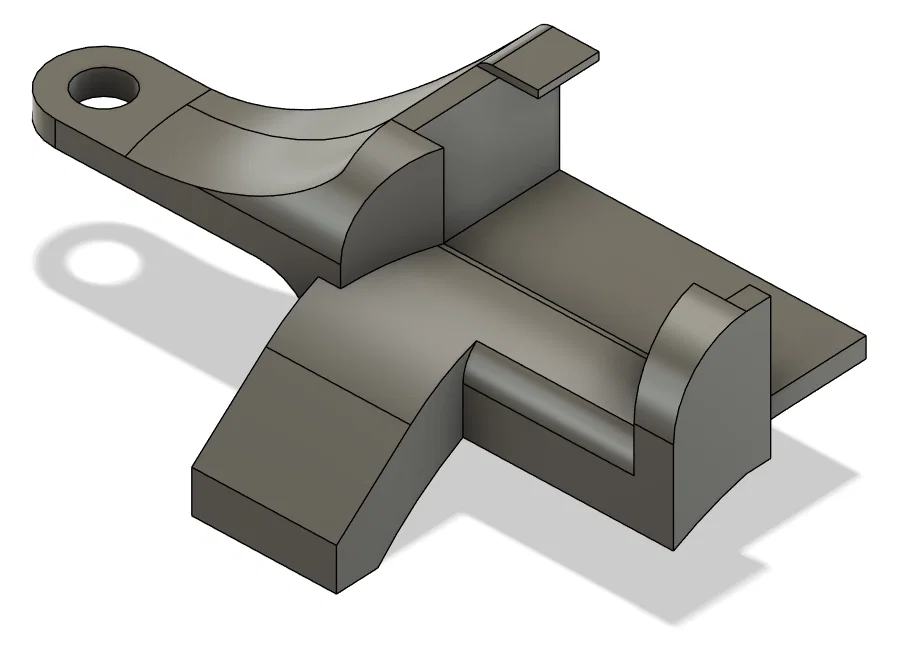

Bộ jig nhìn có vẻ hơi "thủ công" vì tôi tối ưu hóa không gian mà vẫn đảm bảo độ chắc chắn. Nó khớp rất vừa vặn với lỗ bắt vít của loa, vốn là vị trí tôi đã tháo bỏ. Thiết kế này giúp giữ switch cố định, gần như không bị lung lay.

Yêu cầu:

• Mỏ hàn điện tử nhỏ
• Tua vít Philips nhỏ để tháo ốc
• Nhíp
• 2-3 sợi dây điện mảnh (dây tách từ cáp ribbon là tốt nhất)
• Thiếc hàn và nhựa thông (để hỗ trợ quá trình hàn/hút thiếc)
• Công tắc SLW-116641-5A-S-D của hãng Same-Sky (trước đây là CUI)

In 3D:

• Hoạt động tốt với mọi máy in có độ chính xác tương đối. Máy MK4 của tôi in ra rất chuẩn.
• Khuyên dùng nhựa PETG với đầu phun 0.4mm hoặc nhỏ hơn.
• File 3mf đã được đặt sẵn hướng in và hỗ trợ (supports) để bạn dùng được ngay.

Hướng dẫn tháo Pokemon Go Plus+:

(Tôi khuyên bạn nên xem video trên YouTube để có cái nhìn trực quan)

1. Tháo hai ốc vít cạnh cổng USB-C để mở nắp trên.
2. Nắp trên còn được dán bằng băng dính hai mặt vào pin. Hãy cẩn thận:
   1. Dùng vật dụng bằng nhựa mỏng nạy nhẹ từ phía bên trái cổng USB. Đây là điểm yếu nhất của các chốt cài.
   2. Khi đã có khe hở, hãy dùng miếng nhựa hoặc pick gảy đàn để giữ khe mở.
   3. Để yên một lúc, băng dính sẽ tự bong ra. Nếu tự tin, bạn có thể nạy mạnh hơn để đẩy miếng nhựa vào giữa vỏ và giá đỡ ốc.
   4. Cẩn thận khu vực bên phải vì có dây cáp ribbon.
3. Sau khi mở, tháo các ốc vít để lấy pin ra. Lưu ý: Đầu nối pin được cắm từ trên xuống, không giống các đầu nối thông thường. Hãy dùng dụng cụ nạy nhẹ phần đầu nối (không kéo dây!).

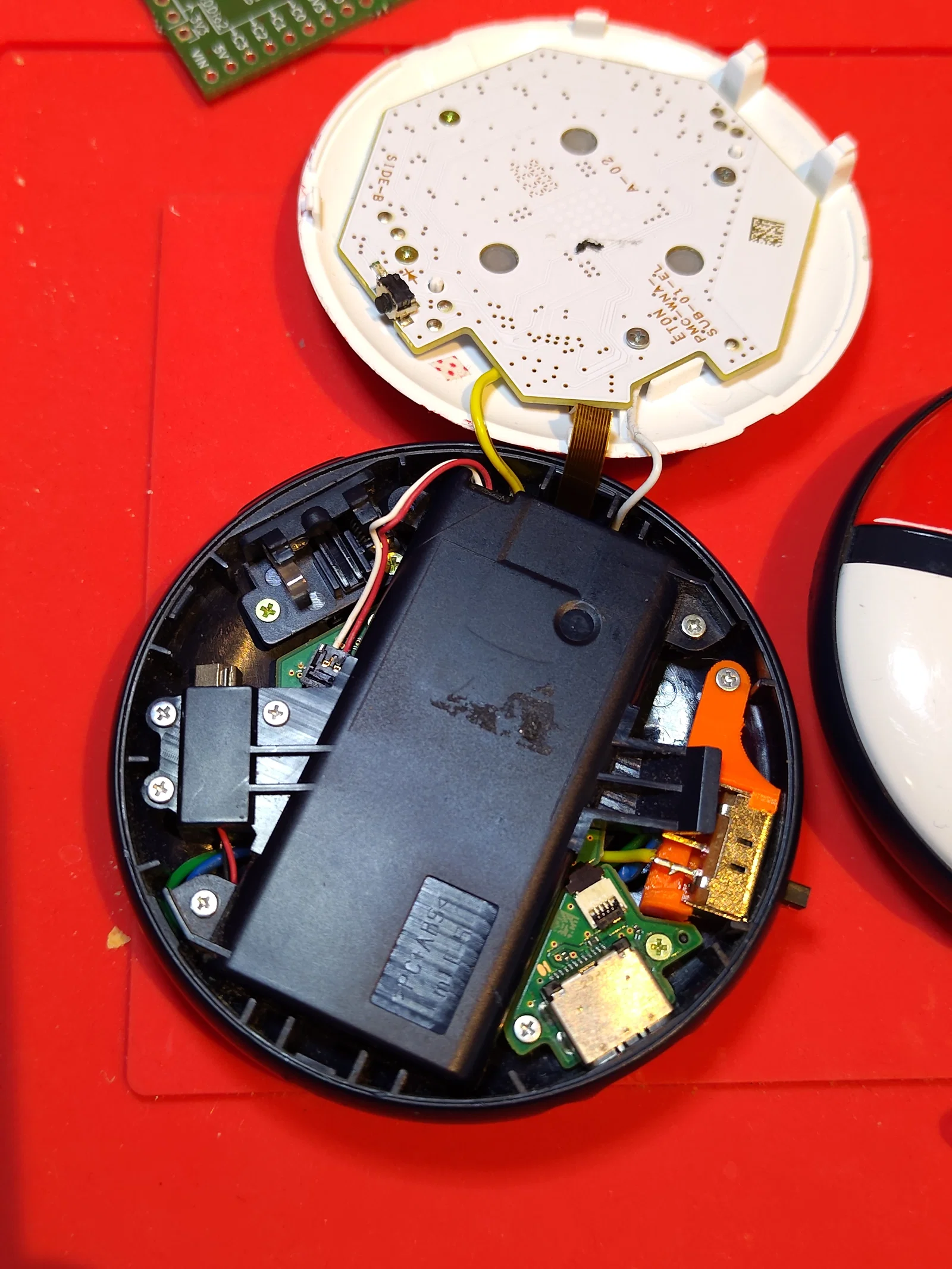

4. Bây giờ bạn sẽ thấy bo mạch chính, PCB trước, loa và motor rung. Đây là lúc bắt đầu dùng mỏ hàn.

Thực hiện mod:

1. Tháo loa để lấy chỗ gắn switch. Dùng nhựa thông và mỏ hàn để lấy dây loa ra, giữ lại loa nếu sau này bạn muốn khôi phục.
2. Tháo dây đen của motor rung ra khỏi điểm hàn.
3. Chuẩn bị dây cho switch:
   1. Chân giữa nối với điểm vừa tháo motor rung.
   2. Một trong hai chân còn lại nối với bo mạch phía trên (nơi có đèn LED).
   3. (Tùy chọn) Bạn có thể nối chân còn lại vào dây motor rung để nó hoạt động lại khi không bật chế độ mod.
4. Trên bo mạch trên có một điểm Test-pad nhỏ bên phải cáp ribbon, đây là nơi lý tưởng để hàn dây từ switch.
5. (Tùy chọn) Bạn có thể dán giấy đen lên đèn LED để giảm độ sáng.
6. Tháo lưới lọc ở lỗ loa trên vỏ để switch có thể nhô ra ngoài.

Lắp ráp:

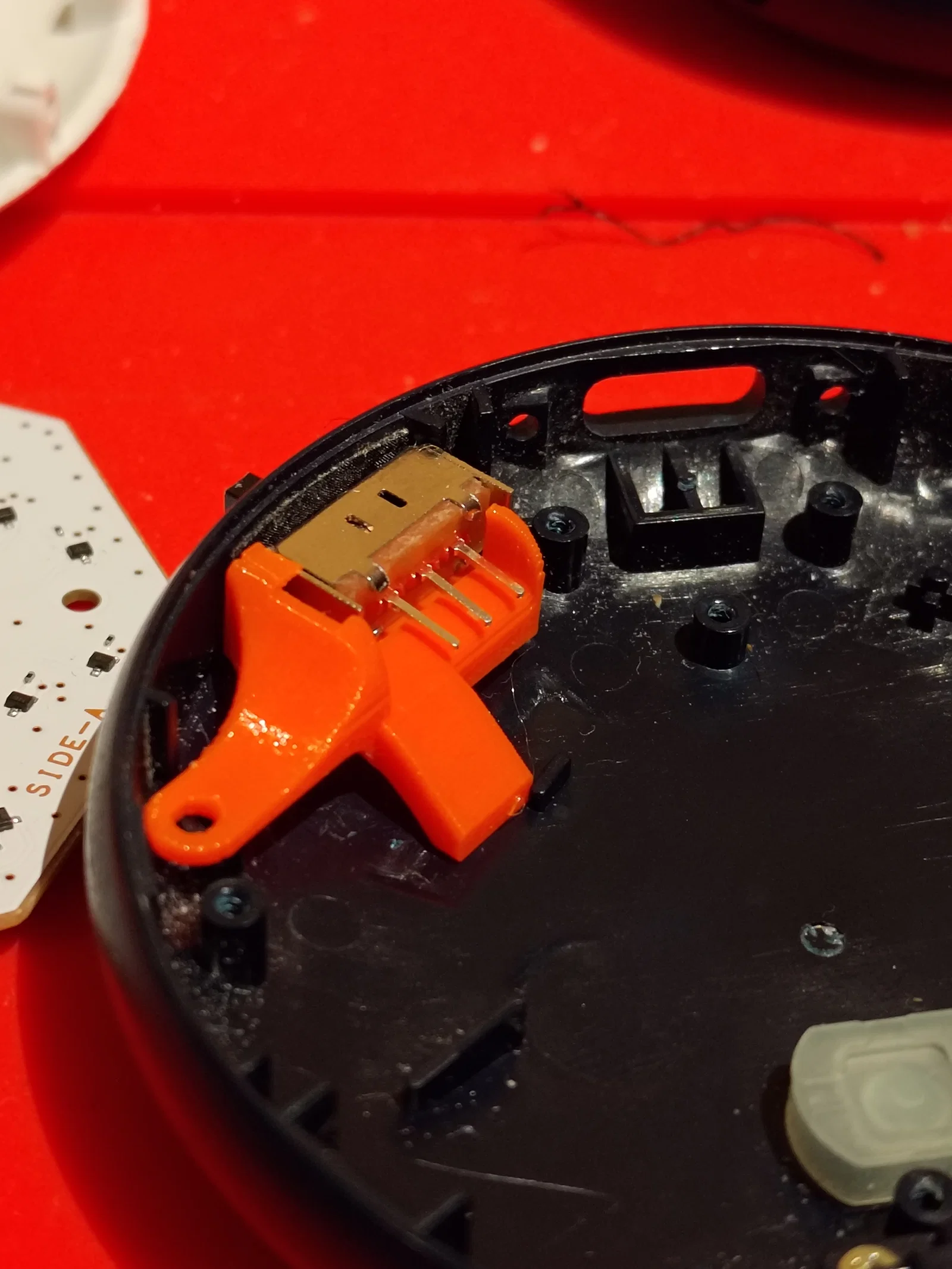

1. Lắp lại bo mạch chính, motor rung, và switch vào jig. Đi dây gọn gàng tránh bị cấn.
2. Bắt vít lại bo mạch, sau đó đến bo mạch USB và cuối cùng là jig gắn switch. Hãy ép chặt jig vào thành vỏ để tránh bị lung lay.
3. Gắn lại PCB trên và kiểm tra xem có vừa khít với vỏ không.
4. Sau khi đã xong, cắm lại pin và kiểm tra xem mọi thứ hoạt động chưa trước khi đóng vỏ.
5. Nếu mọi thứ ổn, hãy đóng vỏ, vặn lại 2 ốc vít cuối cùng cạnh cổng USB là xong!

Nguyên lý hoạt động:

Khi Plus+ phát hiện Pokemon hoặc Stop, nó sẽ kích hoạt motor rung bằng cách nối nó với GND. Khi bạn nhấn nút, nó cũng tạo tín hiệu nối với GND. Bằng cách nối đầu ra của nút vào cùng một tải như motor, thiết bị sẽ tự hiểu là nút đã được nhấn mỗi khi có tín hiệu rung. Kết quả là nó sẽ tự động bắt mọi Pokemon và quay mọi Stop.

Thông số Switch:

• Mã sản phẩm: Same Sky SLW-116641-5A-S-D
• Kích thước thân: 11.6 x 4.1 x 6 mm
• Kích thước nút bấm: 5 x 2 x 2 mm (hành trình 2.5mm)
• Khoảng cách chân: 2.5mm
