Dụng cụ hỗ trợ nhả motor CFS Hub 4 chiều (Creality CFS Hub/4-Way Motor Release)

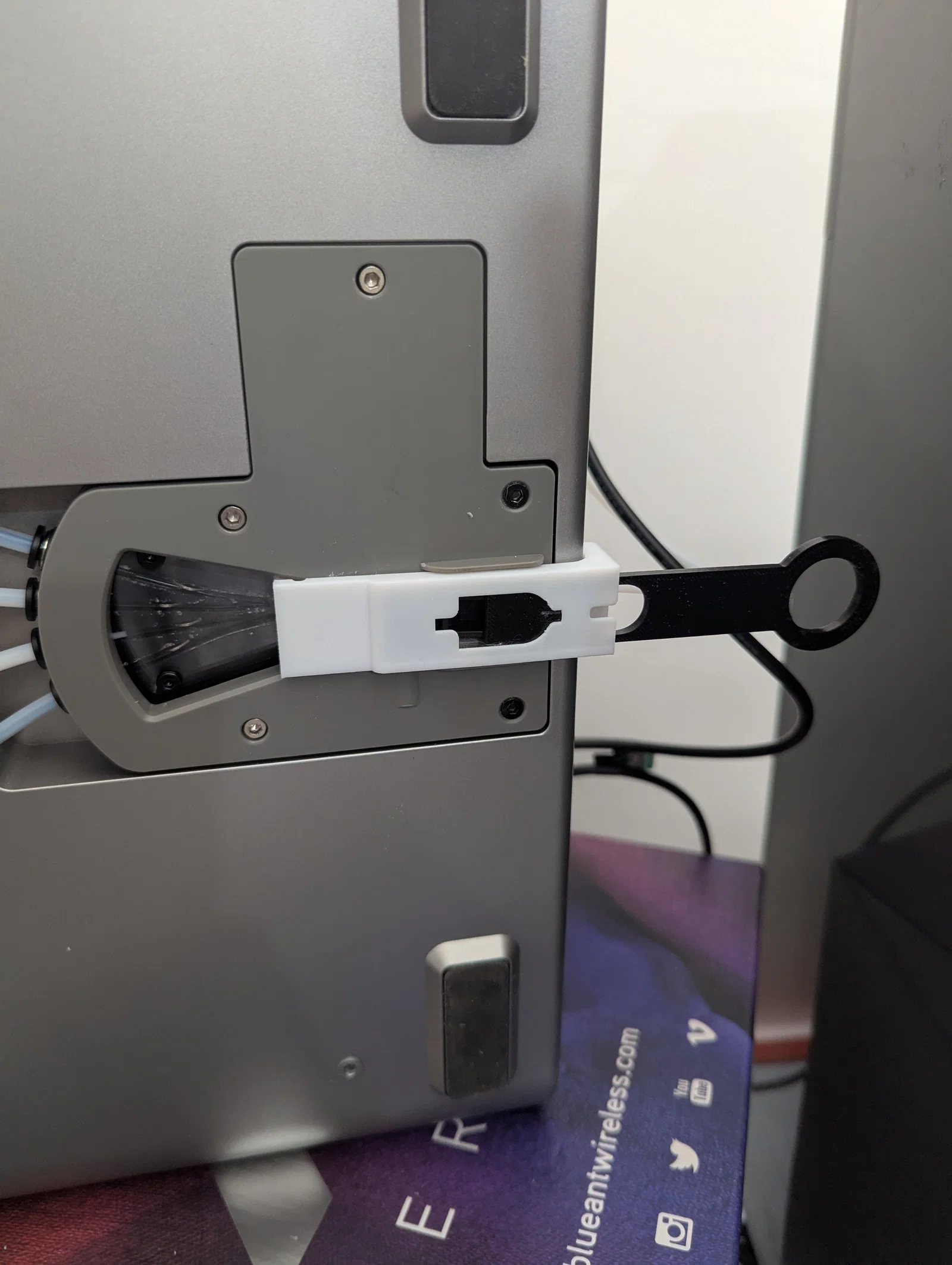

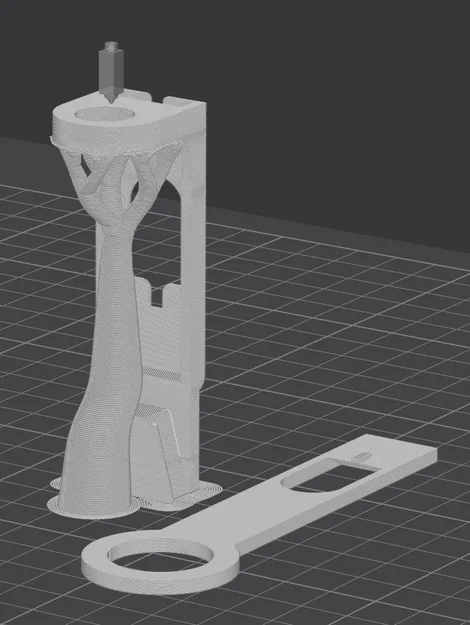

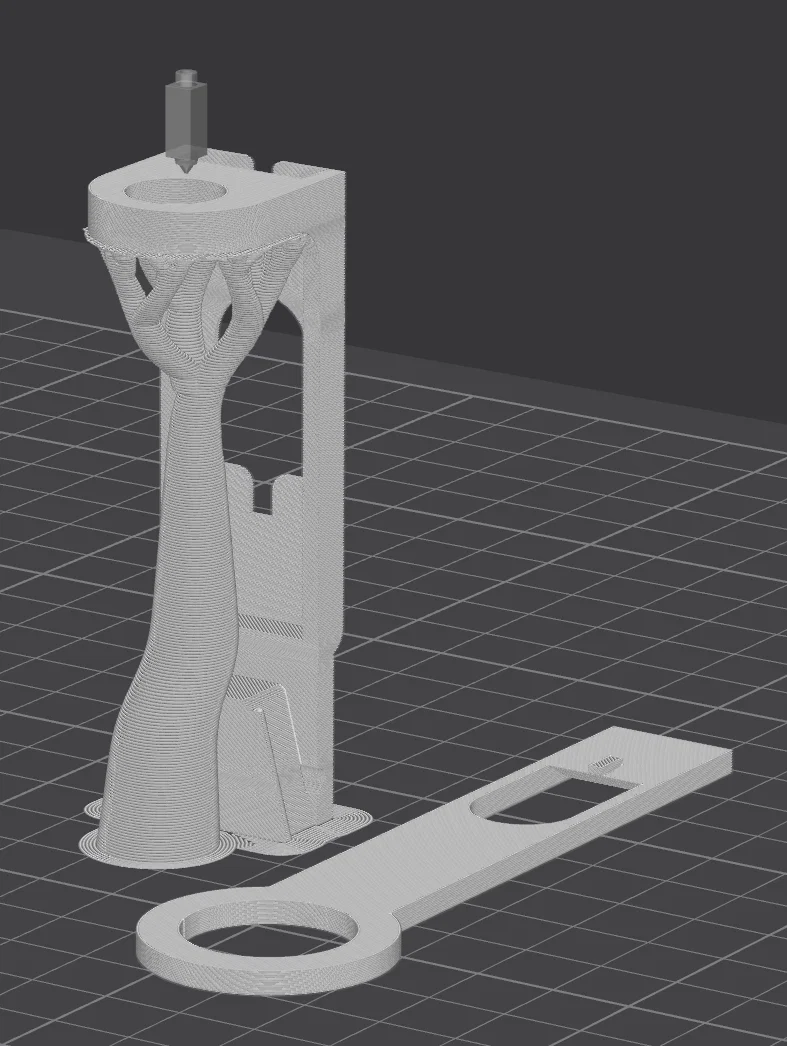

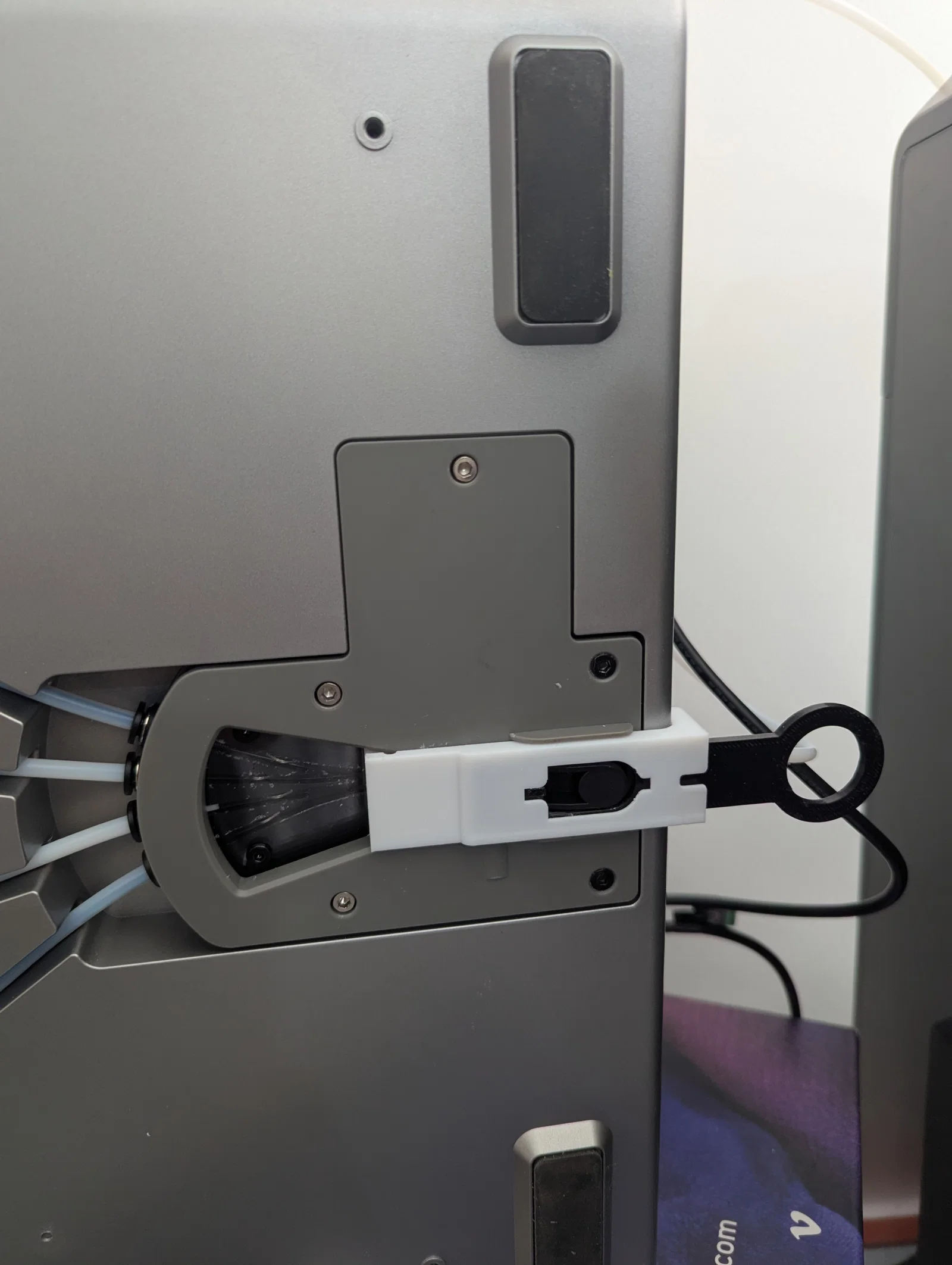

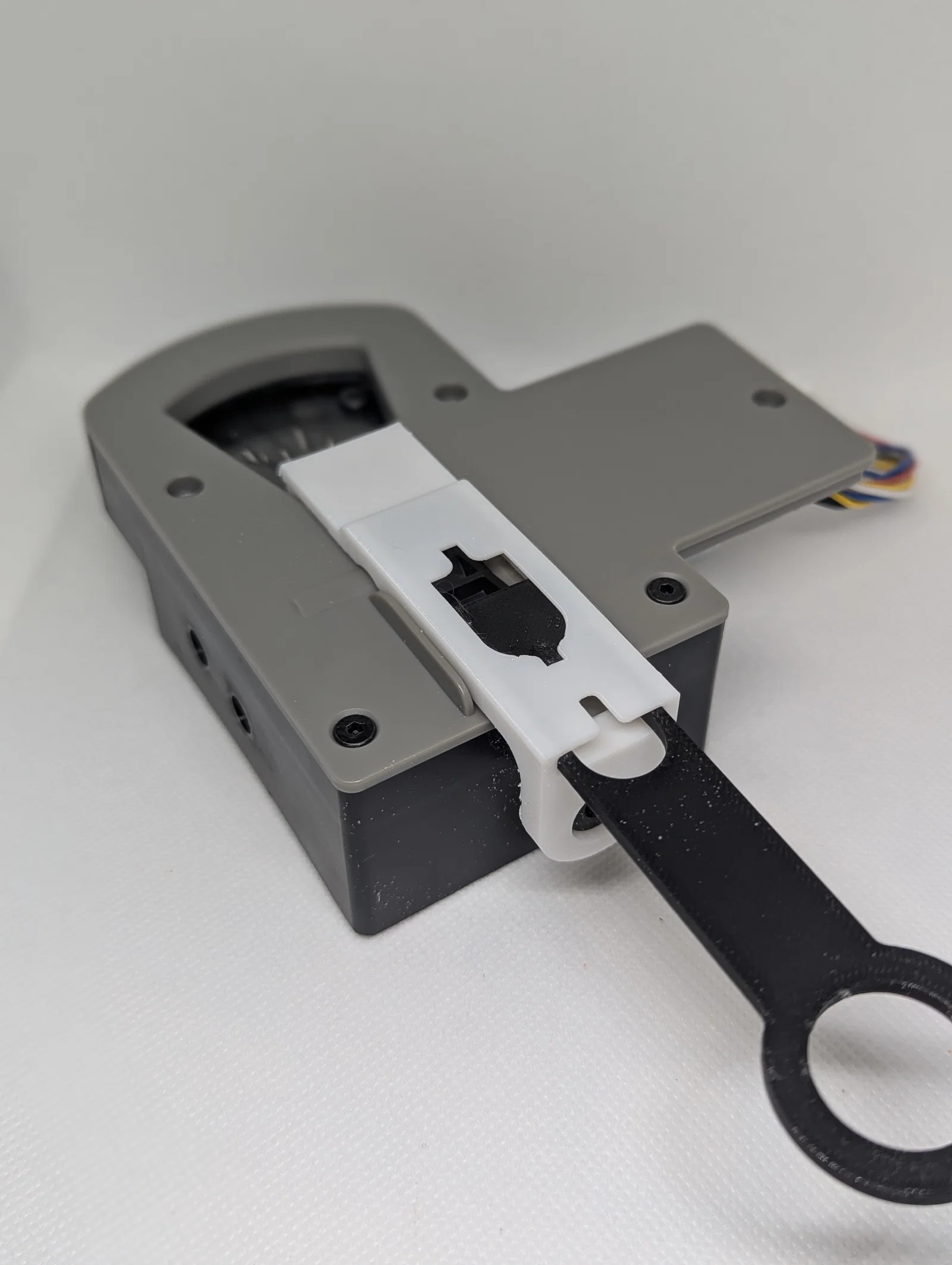

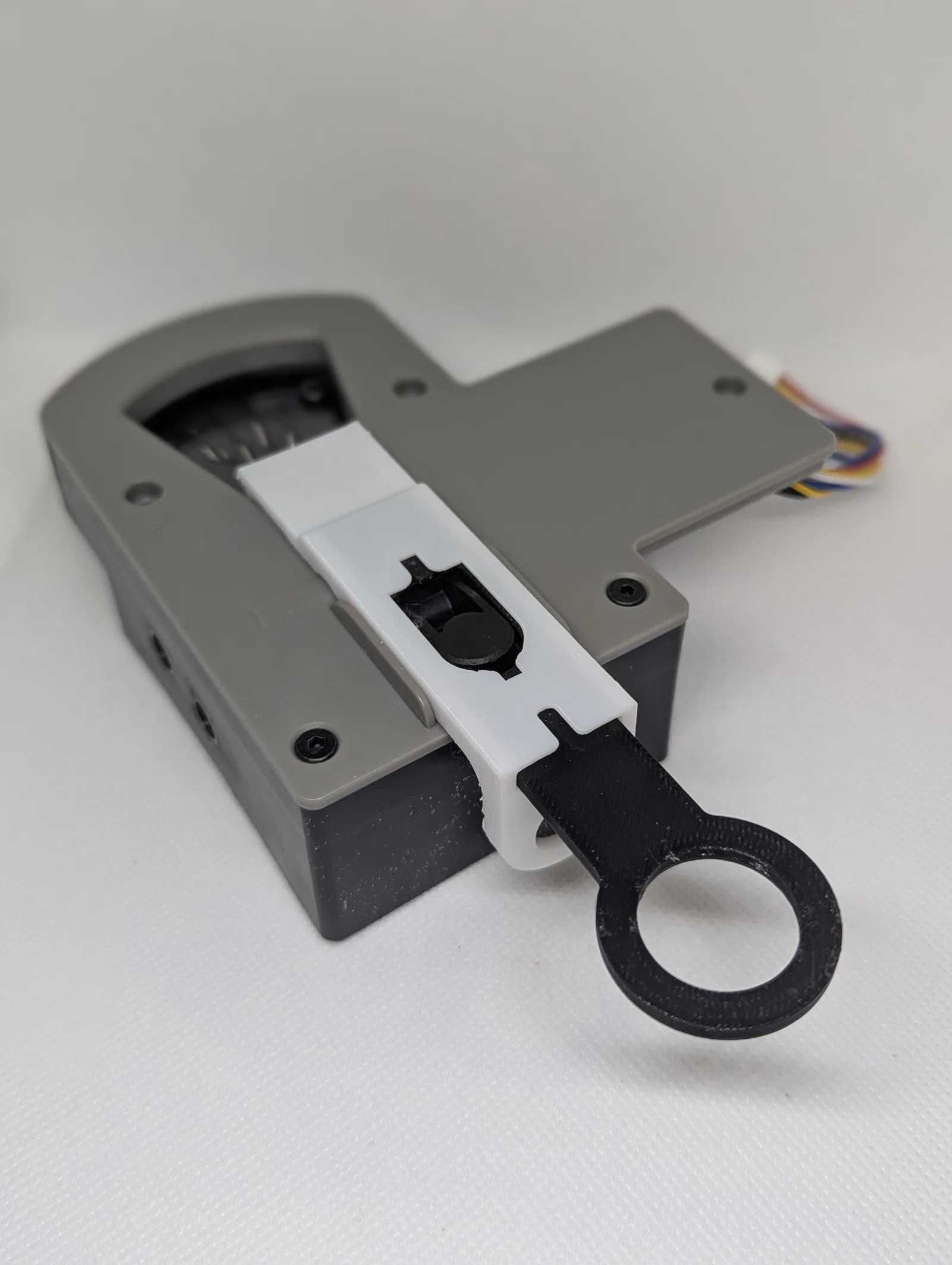

Chào mọi người, đây là thiết kế của mình cho một công cụ hỗ trợ giải phóng sợi nhựa bị kẹt khỏi các bánh răng trong bộ Hub 4 chiều của CFS. Nó cực kỳ hữu ích nếu chẳng may bị kẹt nhựa và bạn cần rút sợi nhựa thủ công ngược lại về phía CFS. Vị trí và độ cứng của nút nhả motor rất khó chịu và khó nhấn, nên mình đã làm ra công cụ này để giúp mọi thứ trở nên dễ dàng hơn nhiều. #### Hướng dẫn in: Thiết lập giống nhau cho cả hai file STL, chỉ khác là bạn nhớ tắt hỗ trợ (support) cho file Key.stl nhé. Mình in bằng nhựa PETG của Sunlu và thấy rất ổn, không có gì để chê cả. - Profile tiêu chuẩn 0.20mm - Overhang Optimization (Tối ưu góc nghiêng) - 4 Wall Loops (4 lớp vỏ) - 4 Bottom shell layers (4 lớp đáy) - 15% infill - Kiểu infill Gyroid - Enable Support - Tree(auto) - Slim - Brim Type Auto - Brim-object gap 0mm Xem hướng dẫn đặt hướng in tại đây: #### Hướng dẫn lắp đặt: Việc lắp đặt khá đơn giản, bạn tháo ống bowden ra khỏi đầu nối pneumatic. Sau đó, gắn sẵn Key vào công cụ rồi đẩy hết cỡ về phía sau, luồn vòng qua đầu nối và nhấn mạnh xuống cho đến khi nghe tiếng tách là xong. Hãy chắc chắn rằng bạn đã gắn Key vào công cụ ngay từ lúc lắp, vì sau khi lắp xong sẽ không nhét vào được nữa. Muốn tháo công cụ ra thì chỉ cần lấy một vật nhỏ chọc vào lỗ bên hông rồi bẩy nhẹ lên là được. #### Cách sử dụng: Chỉ cần 1 bước duy nhất: Kéo Key ra ngoài. Phần khấc sẽ giữ không cho bạn kéo tuột nó ra hoàn toàn. Khi muốn khóa motor lại, chỉ cần đẩy Key vào trong. Cực kỳ đơn giản luôn! Nếu bạn dùng thử và thấy hiệu quả, hãy đăng ảnh sản phẩm của mình lên nhé! Mình rất thích nhìn thấy mọi người sử dụng các bản thiết kế của mình. Còn nếu bạn có cách nào cải tiến nó tốt hơn, cứ thoải mái triển khai nhé!
