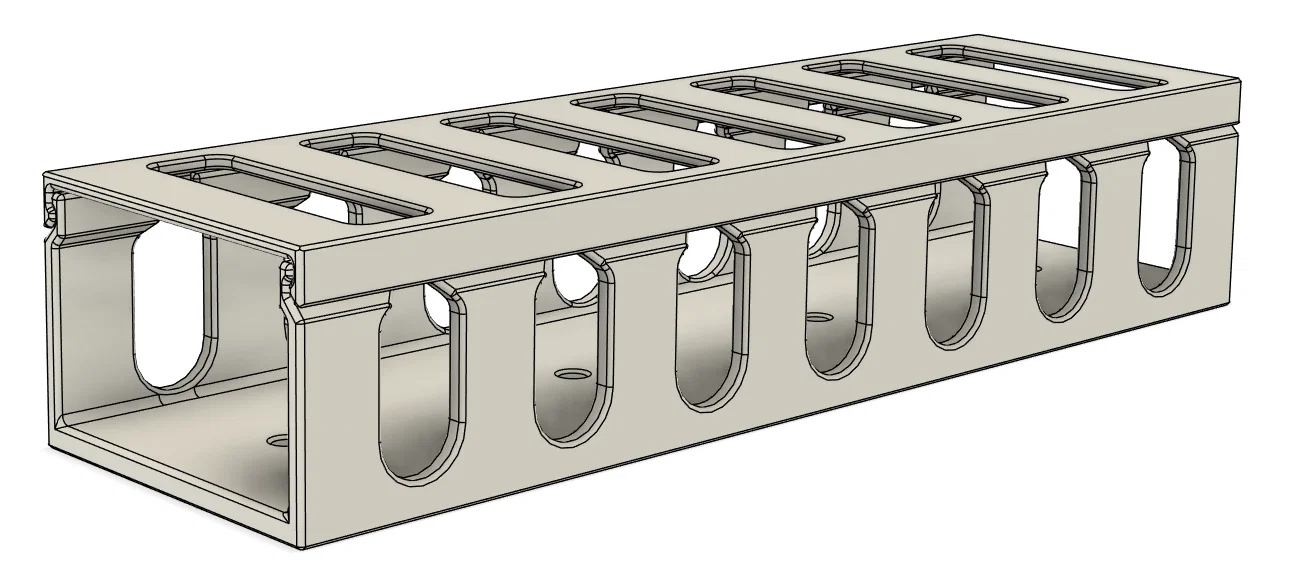

Máng đi dây cáp (Cable Raceway) - tùy chỉnh kích thước, có lược và lỗ bắt vít

Một hệ thống máng đi dây cáp có thể điều chỉnh kích thước cực kỳ dễ dàng thông qua các thông số (Parameters) trong Fusion 360.

Các thông số có sẵn:

• length (chiều dài)
• width (chiều rộng)
• height (chiều cao)
• screw hole diameter (đường kính lỗ bắt vít)
• “screws every x” - tạo lỗ bắt vít mỗi ‘x’ khe lược
• comb width - chiều rộng của khe lược chính
• comb gap - khoảng hở ở phía trên khe lược

Các file STL đính kèm

Các kích thước được liệt kê theo định dạng dài x rộng x cao (đơn vị mm). Tất cả đều có khe lược rộng 10mm và lỗ bắt vít 3mm.

• 150x45x30, lỗ bắt vít mỗi 2 khe, hở 4mm ở trên
• 300x45x30, tổng cộng 3 lỗ, hở 4mm ở trên
• 400x45x30, tổng cộng 3 lỗ, hở 6mm ở trên

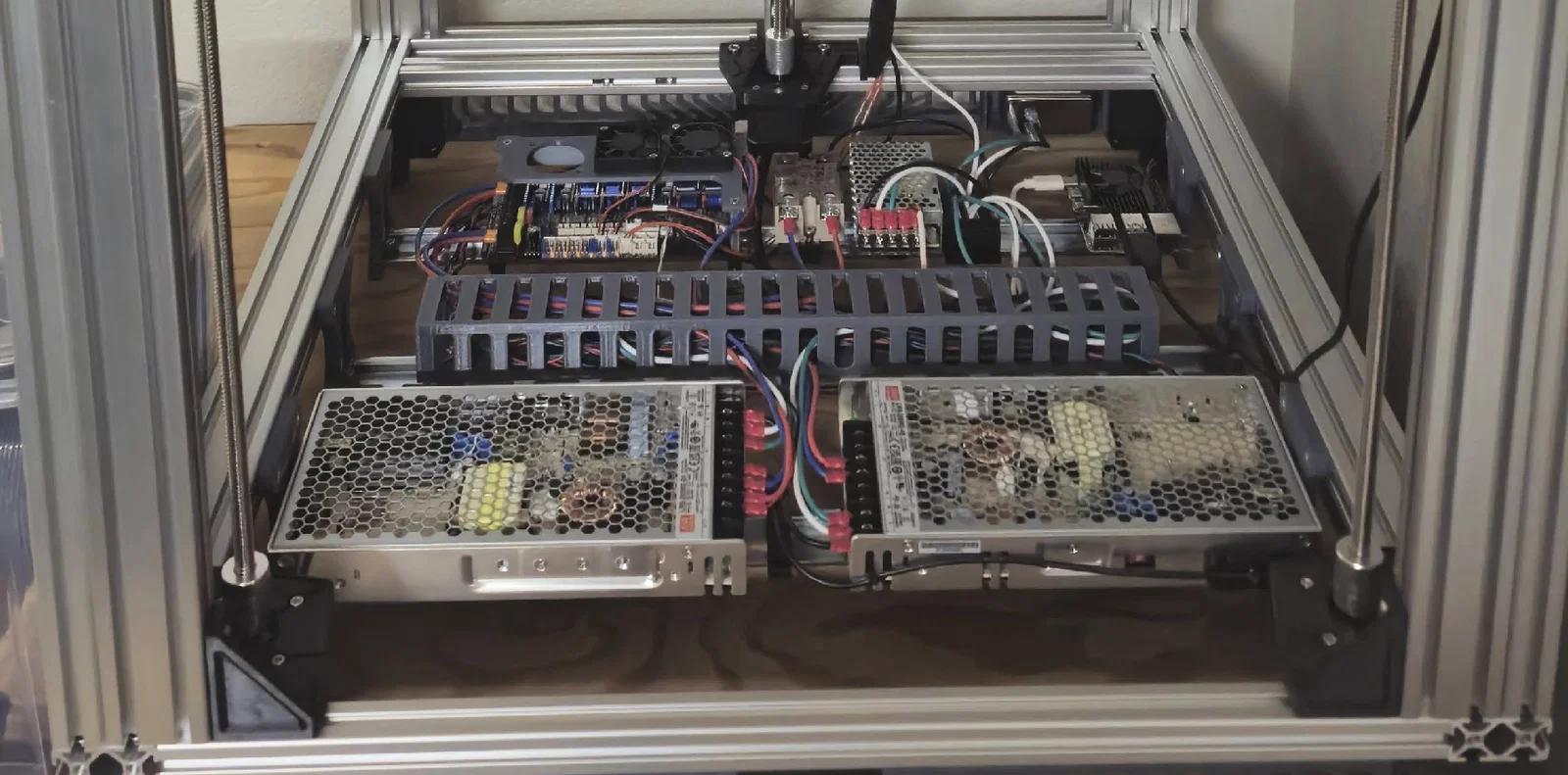

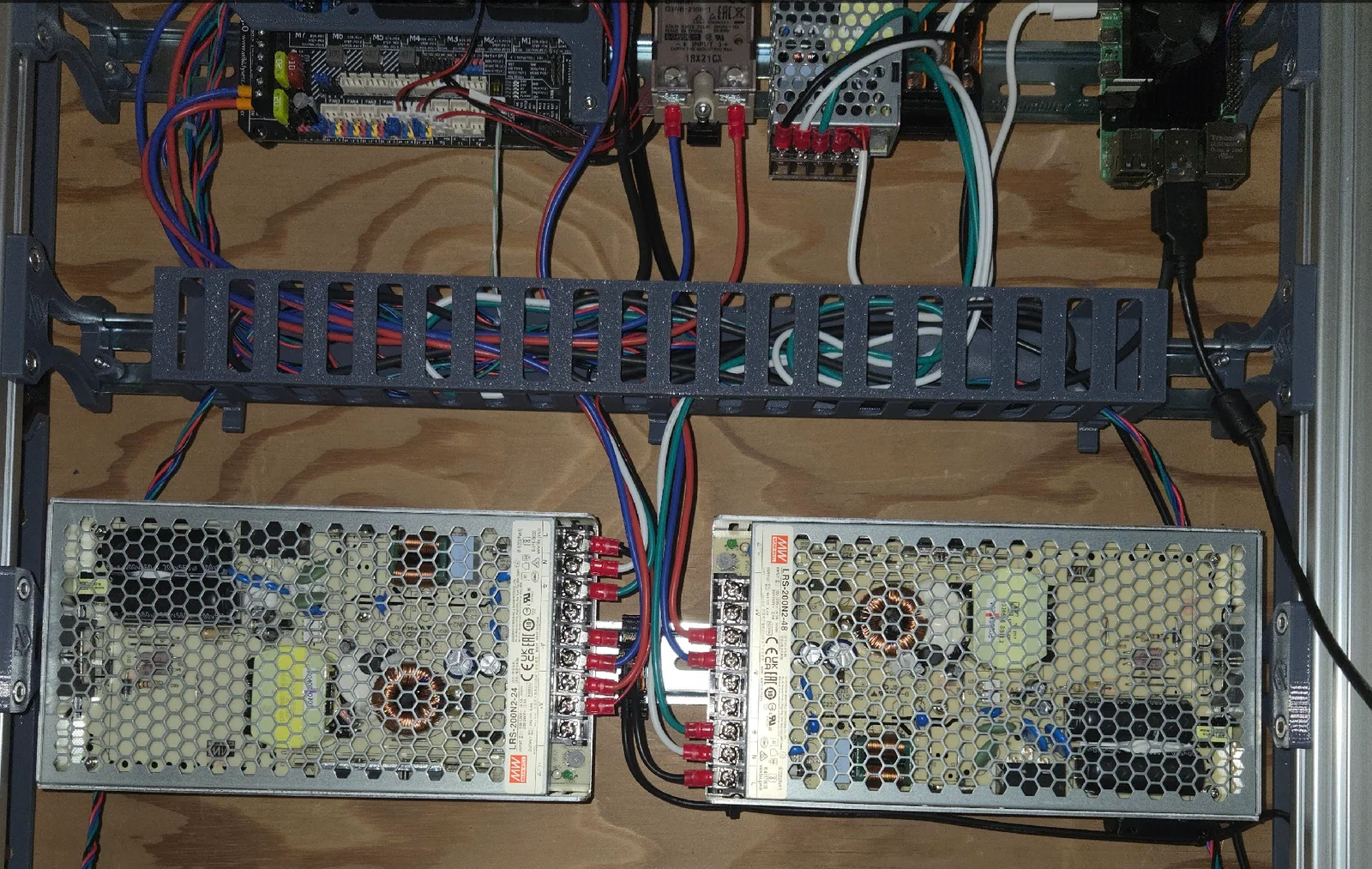

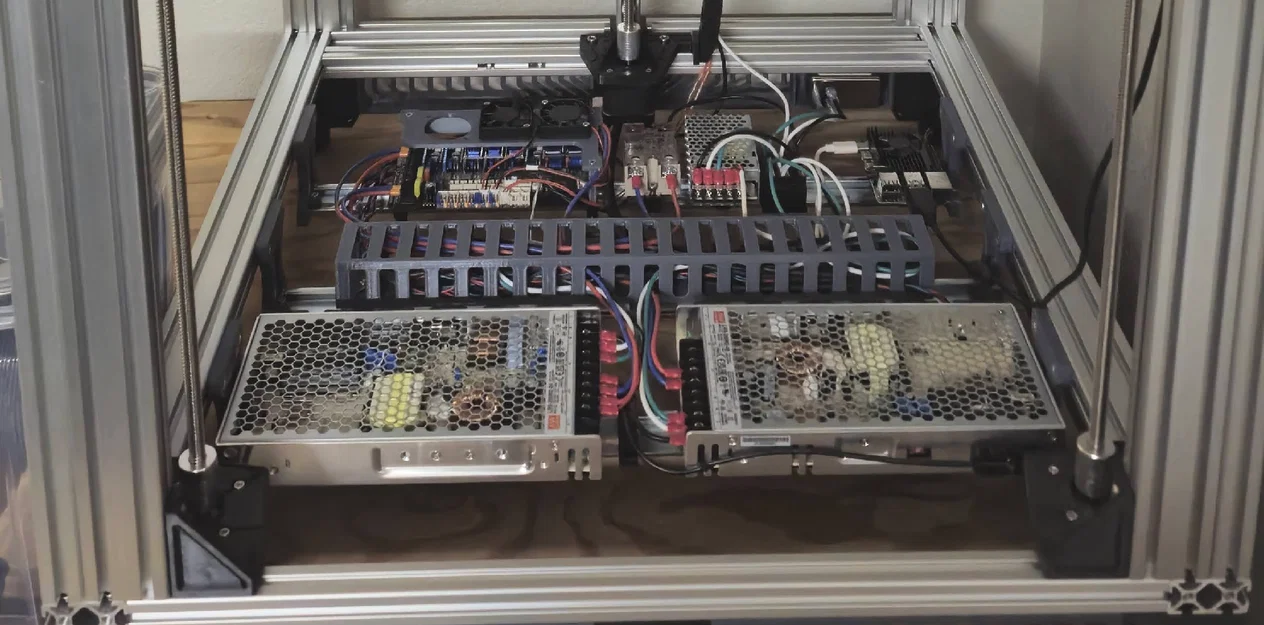

  • Đây là loại mình dùng trong ảnh, khoảng hở phía trên rộng hơn để luồn vừa cáp CAN

Quà tặng kèm

Ngàm gắn thanh DIN rail cho máy Zero G có kèm logo (xem nguồn tại đây)! Mỗi ngàm sử dụng một heatset insert.

• Một loại riêng cho bản rộng 45mm có gờ giữ
• Một loại phổ thông không có gờ giữ, dùng được cho mọi kích thước
