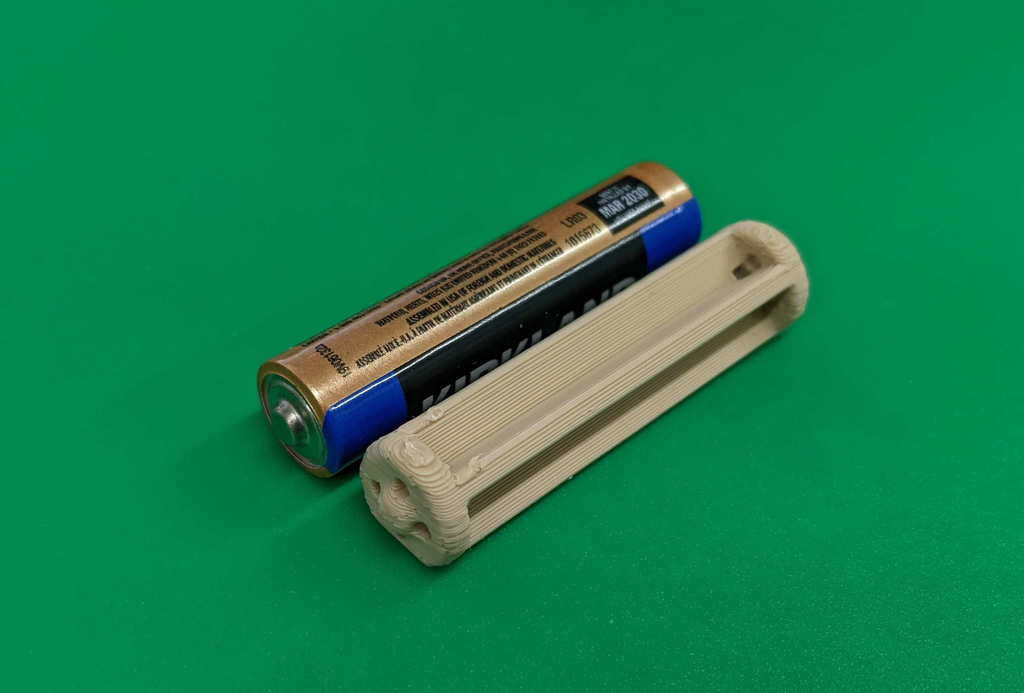

Pin giả (Dummy) loại C, AA và AAA

Khi các bạn đã quá ngán ngẩm việc phải thay pin liên tục và muốn chuyển sang dùng nguồn USB, các bạn có thể cân nhắc việc độ chế đồ điện tử hoặc dùng các viên pin giả (dummy batteries) này thay vì phải sửa đổi cấu trúc của đèn, máy chơi game hay đồ chơi dùng pin.

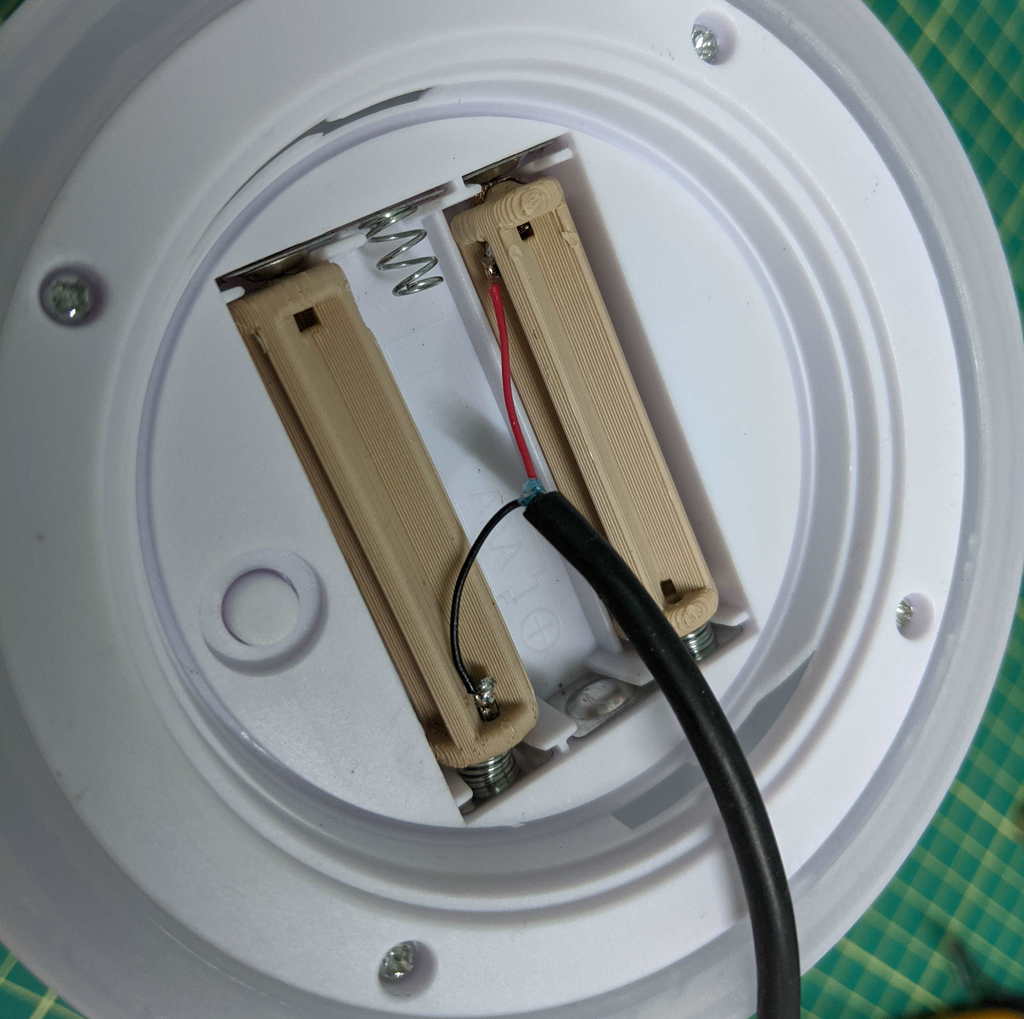

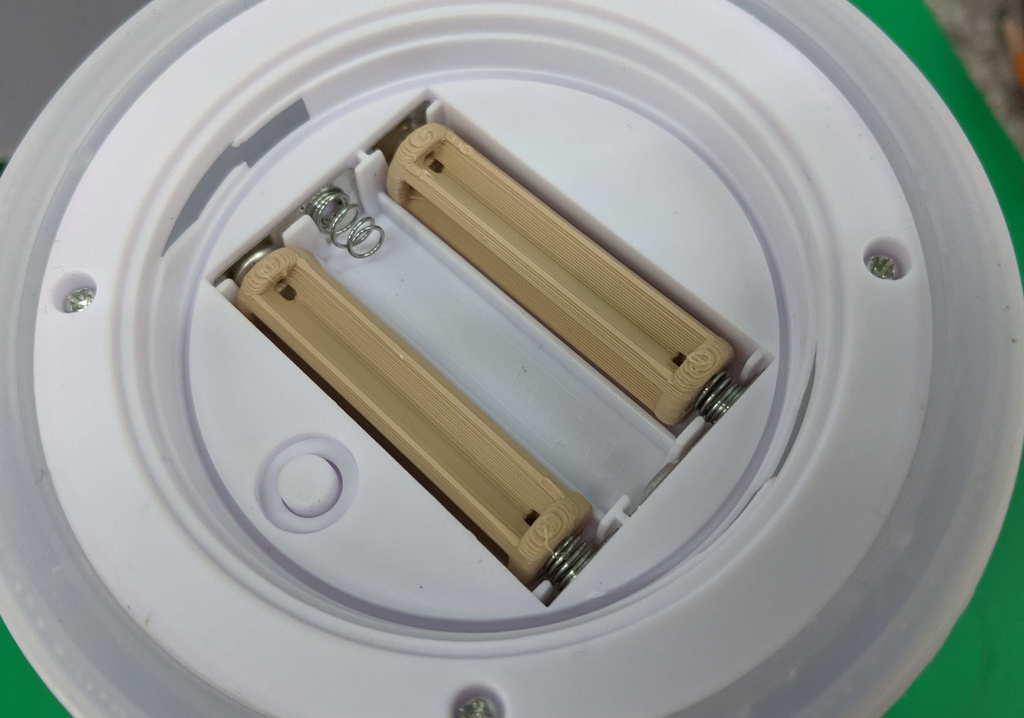

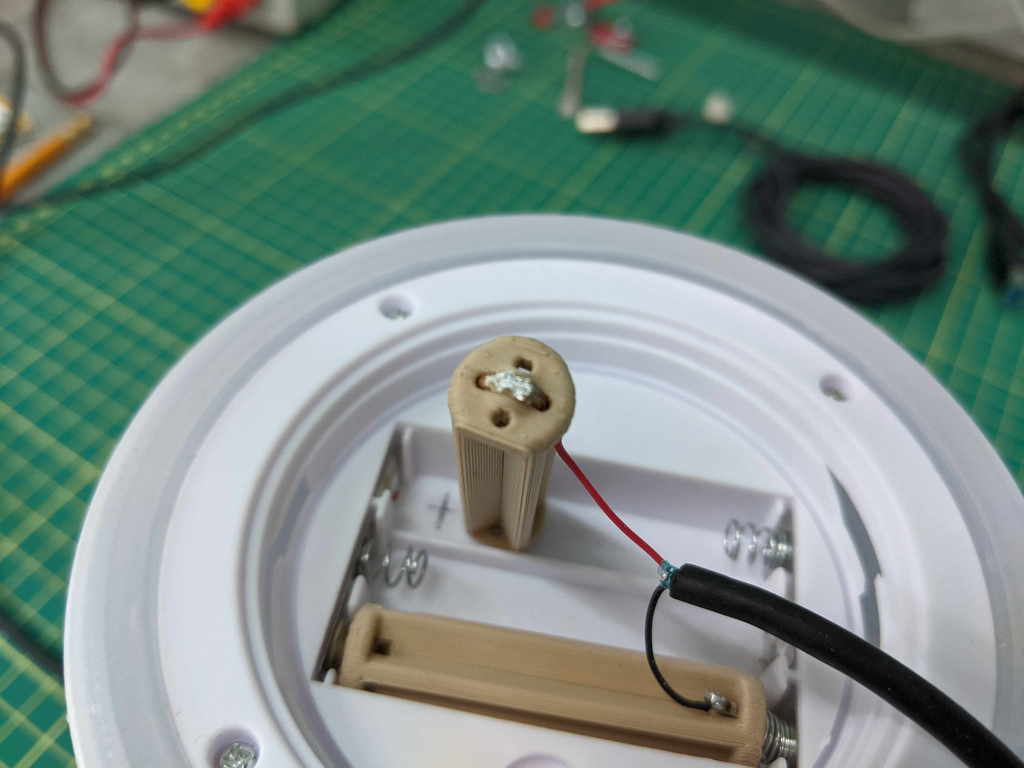

Ba viên pin kiềm (alkaline) nối tiếp sẽ cho điện áp 4.5V, rất phù hợp với nguồn USB 5V. Các bạn chỉ cần hàn dây đỏ và đen từ một sợi cáp USB cũ (tận dụng từ chuột máy tính hỏng hoặc đồ mua ở tiệm đồ cũ) vào cực âm và dương của hai viên pin giả, sau đó lắp chúng vào thiết bị. Với thiết bị dùng 4 viên pin (6V), hầu hết các món đồ chơi vẫn hoạt động tốt khi cấp nguồn 5V từ USB.

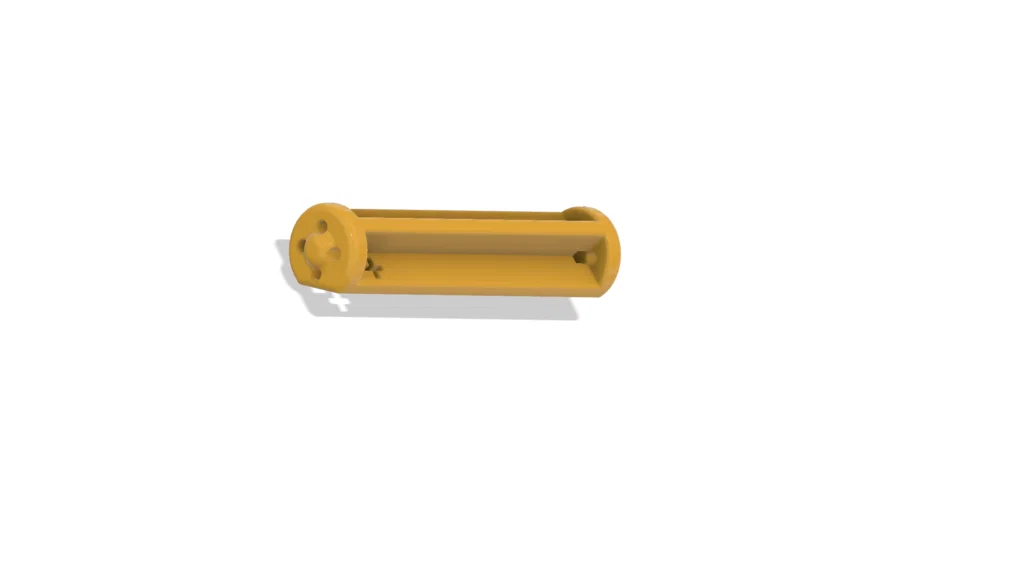

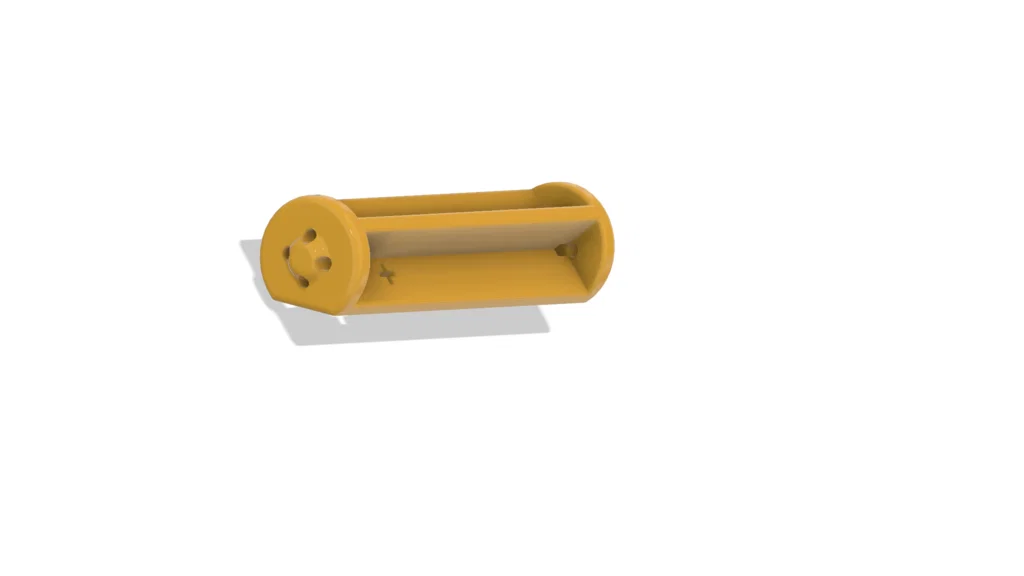

Thiết kế này có các lỗ ở hai đầu để đi dây và làm điểm tiếp xúc (mình thường dùng bấc hàn - solder wick để làm tiếp điểm). Các bạn cũng có thể dùng viên pin giả này như một đoạn nối tắt dẫn điện trực tiếp.

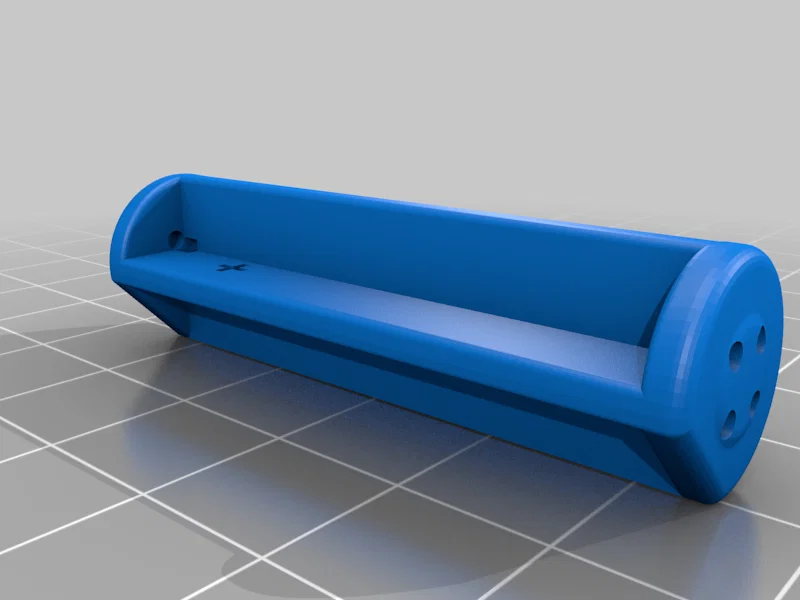

Các mẫu này in rất đẹp mà không cần hỗ trợ (support) nếu các bạn đặt mặt phẳng nằm ngang xuống bàn in. Mọi góc nghiêng đều từ 45° trở xuống.

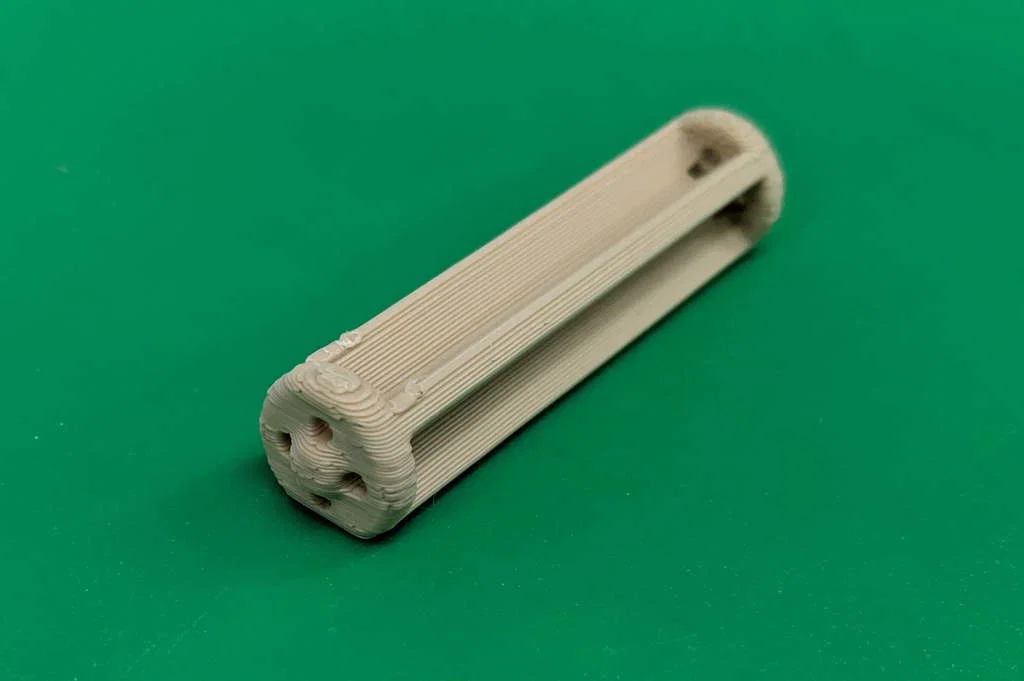

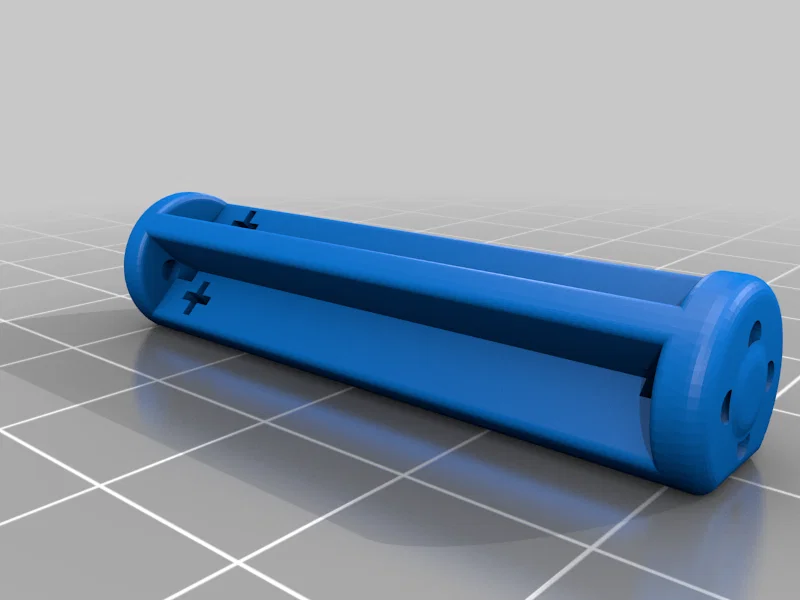

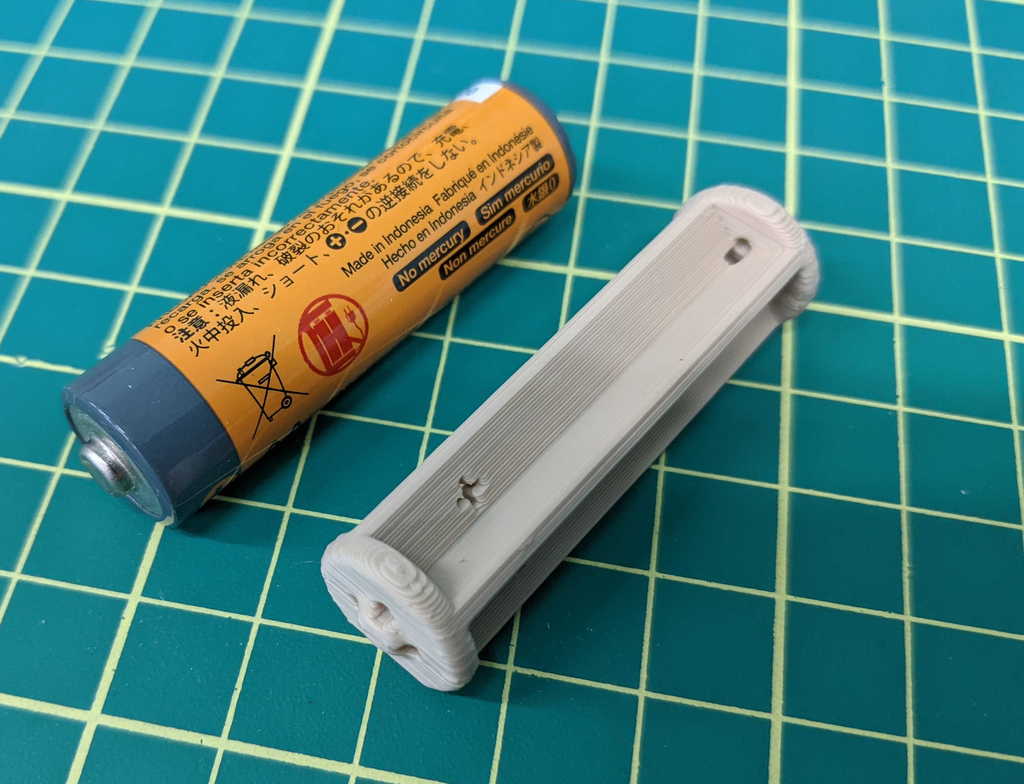

Chúng sẽ không bị cong vênh theo thời gian nhờ có cấu trúc hỗ trợ dạng chữ thập chạy dọc thân pin. Thiết kế này cũng để chừa không gian trống để đi dây điện bên trong.

Thiết lập in (Print Settings)

Hãng máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Độ phân giải (Resolution):

.2

Infill:

20%

Nhựa (Filament): NoName PLA/PETG màu Beige

Ghi chú:

Nên in có kèm lớp brim. Đặt phần mặt phẳng nằm trên bàn in thì sẽ không cần dùng support.
