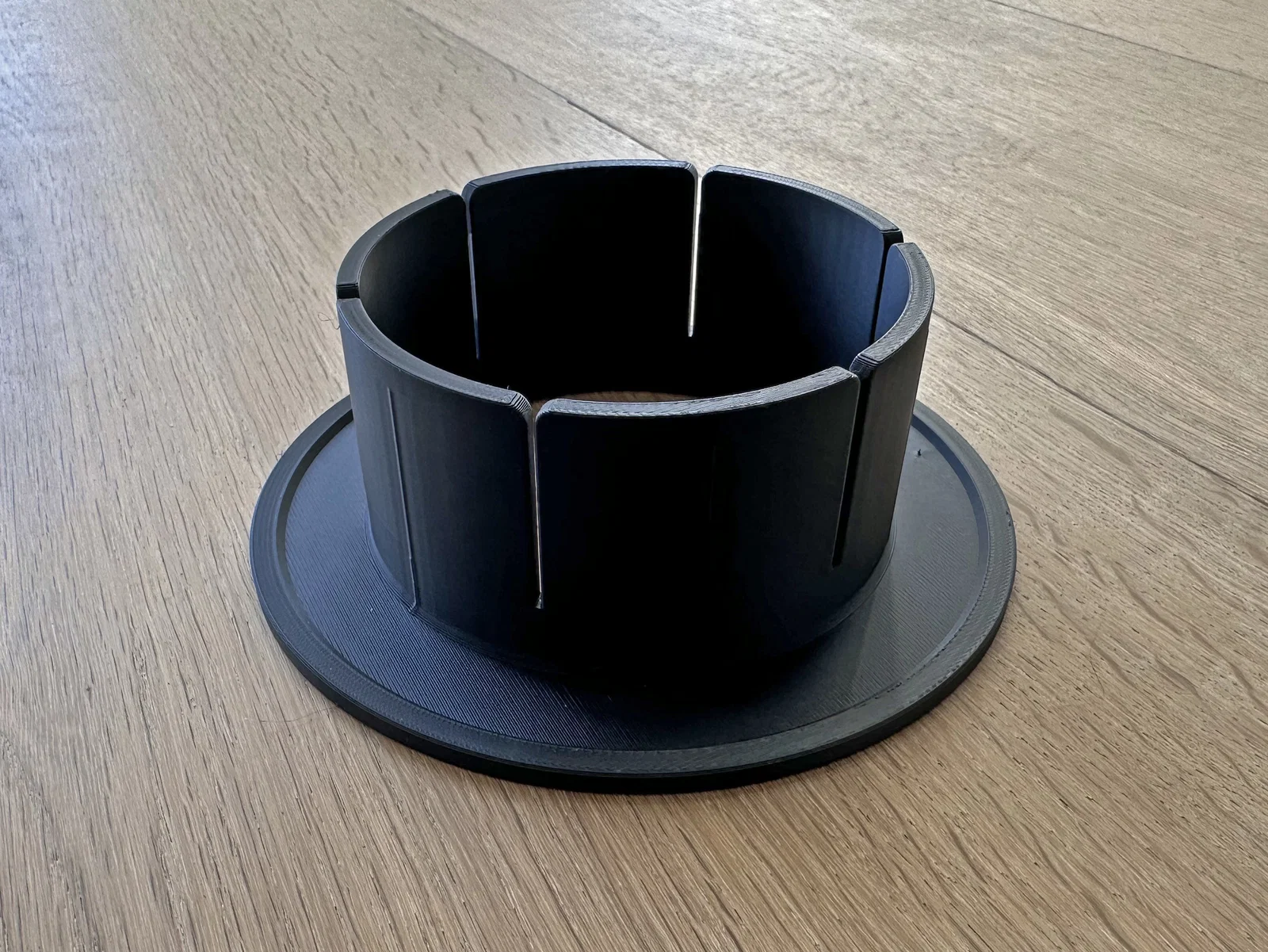

Parametric Big Grommet (Grommet lớn tuỳ chỉnh kích thước)
Grommet lớn dạng parametric để làm gọn các lỗ lớn khi luồn dây (ví dụ ống PVC xuyên tường vào phòng server). Chỉnh đường kính trong Fusion 360 rồi export STL/STEP; in úp mặt xuống, không cần supports.
Mô tả

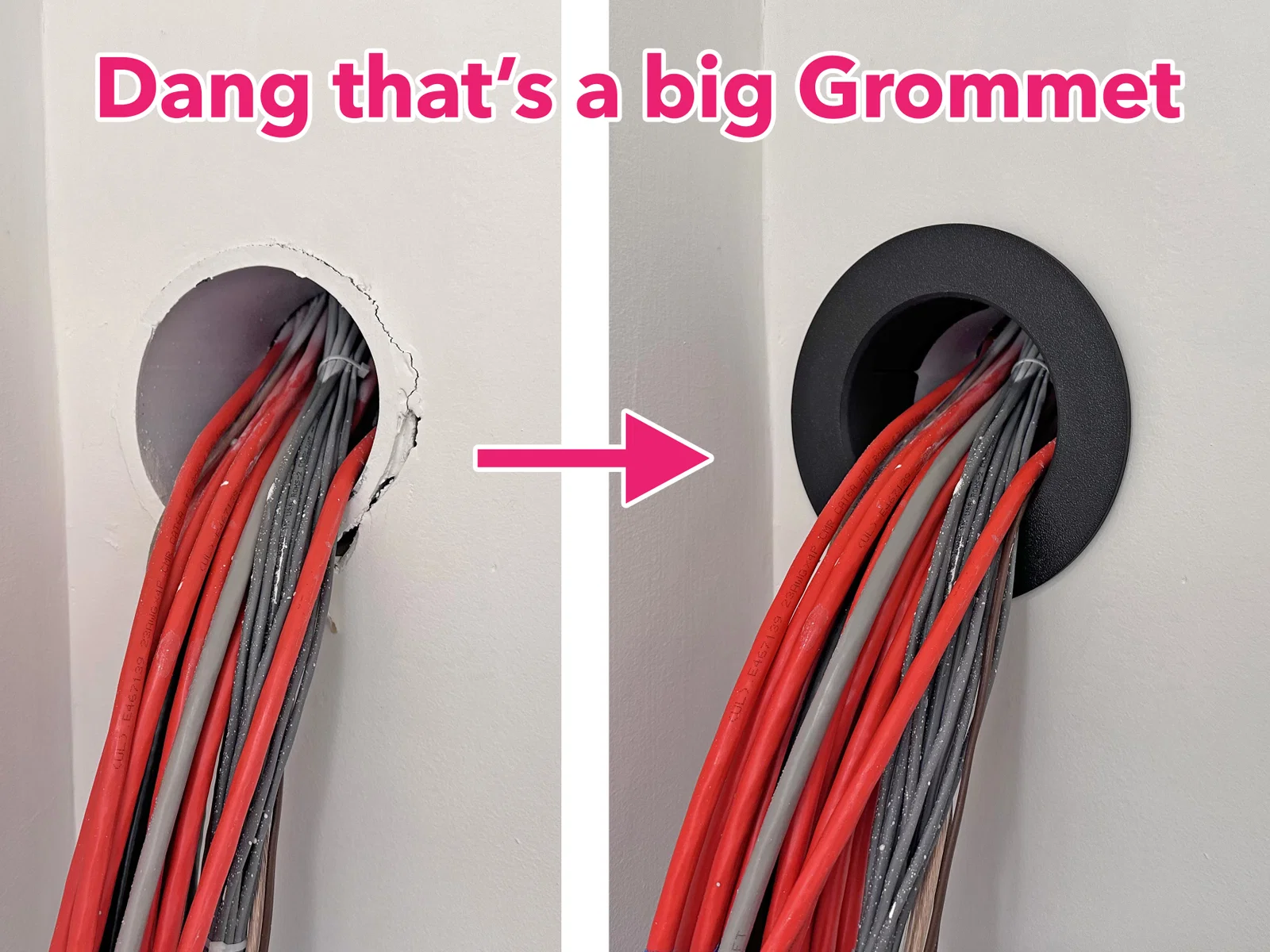

Mình có cắt một ống PVC 4" để luồn dây qua tường thạch cao vào phòng server, và cần làm cho gọn gàng hơn. Model này dùng đúng cho mục đích đó.
Ý tưởng là tải file Fusion 360, và chỉ cần bạn có thể:
- mở (load) được model

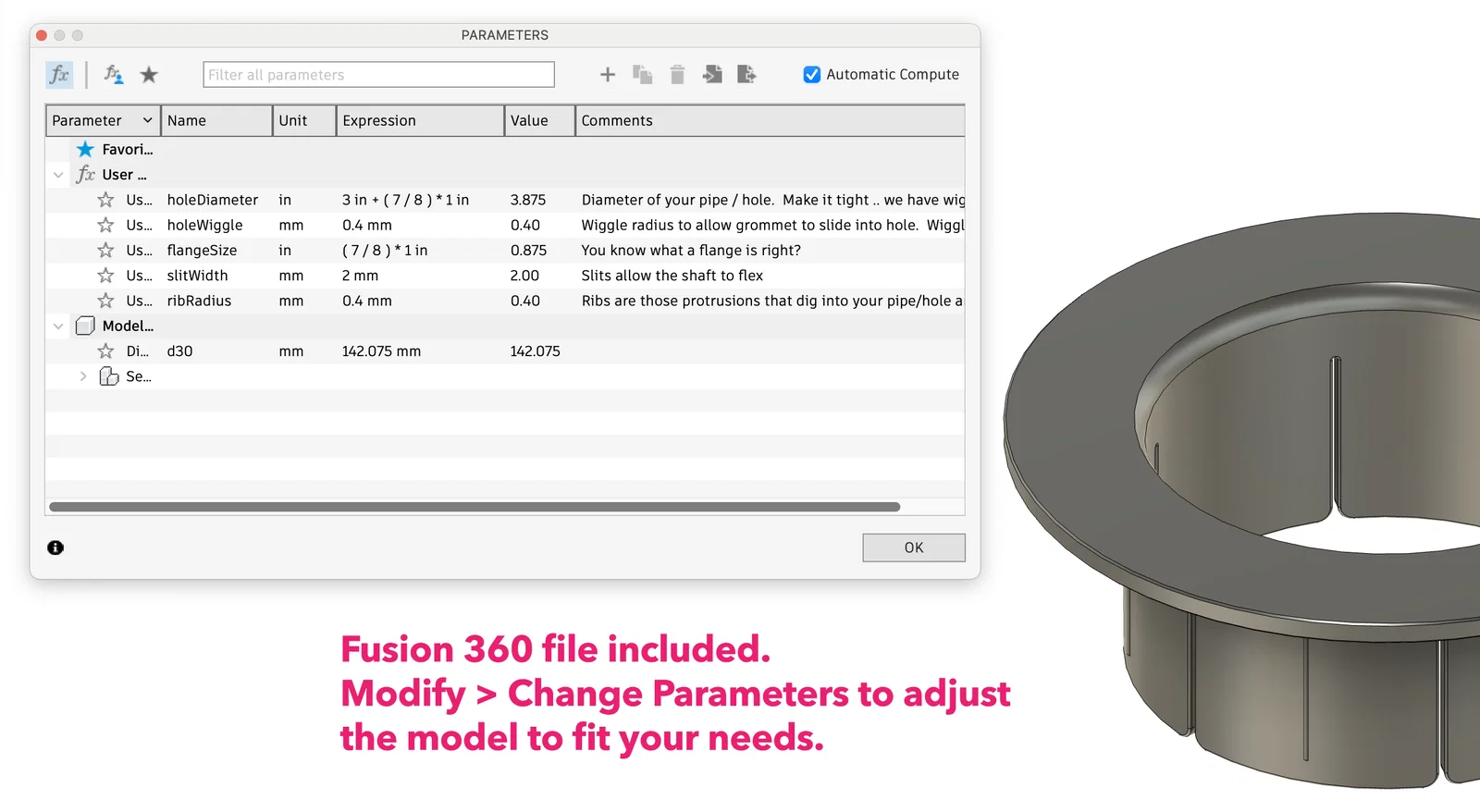

- vào Modify > Change Parameters rồi chỉnh đường kính cho đúng nhu cầu
- export
… là bạn có thể tận dụng lại model này để làm big grommet theo ý mình.
Lưu ý: các file STL + STEP đi kèm là kích thước mình đã dùng. Trường hợp của mình, mình dùng đai kim loại uốn cong bắt vít để cố định ống PVC vào thanh studs, làm cái ống bị méo nhẹ… nên kích thước của mình là đường kính 3 7/8". Khả năng rất thấp đây là kích thước bạn cần. Dĩ nhiên bạn có thể scale.
Nếu bạn không dùng được Fusion thì nhắn mình, mình sẽ upload đúng kích thước bạn cần.

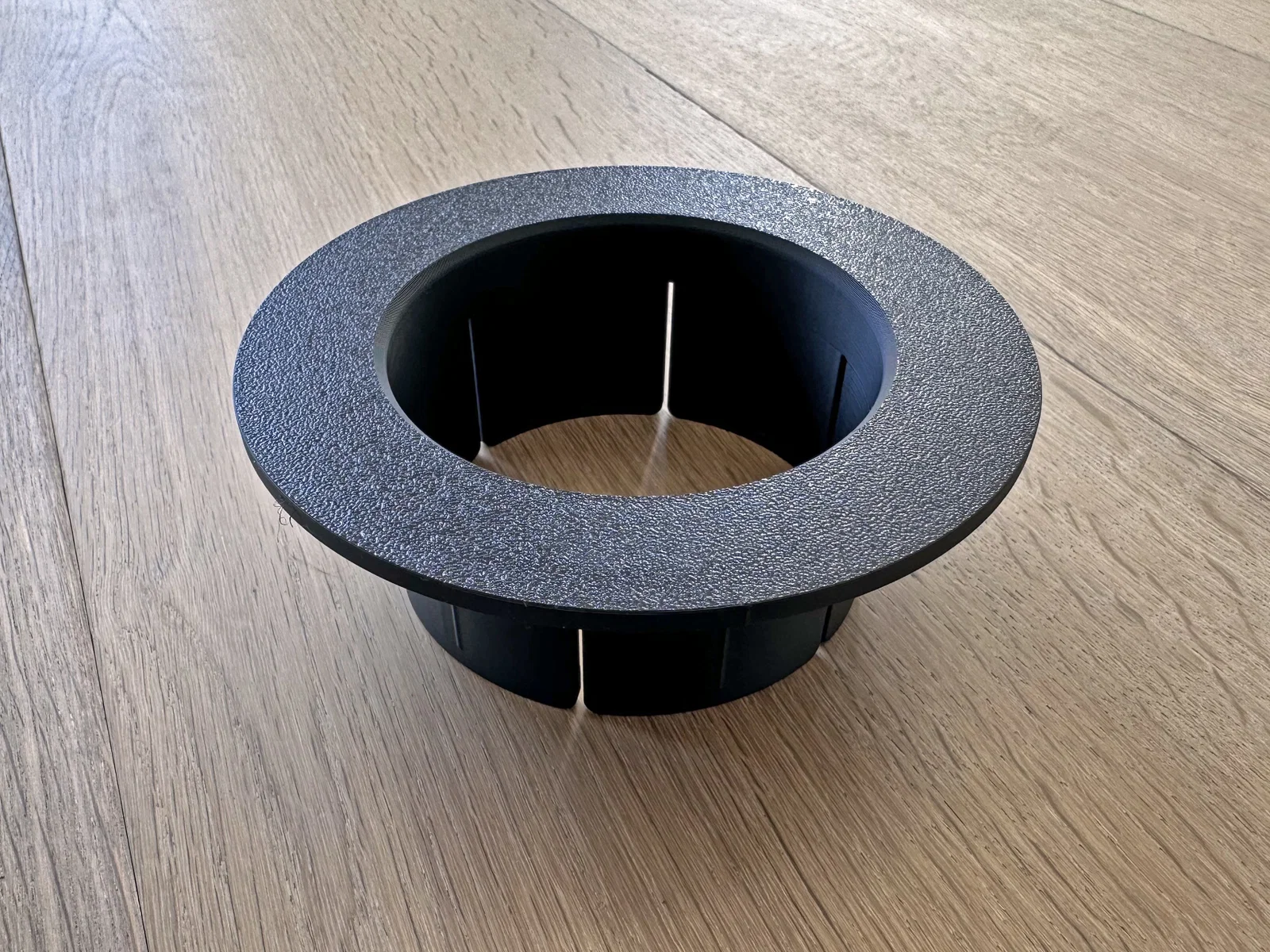

In úp mặt xuống, không cần supports.

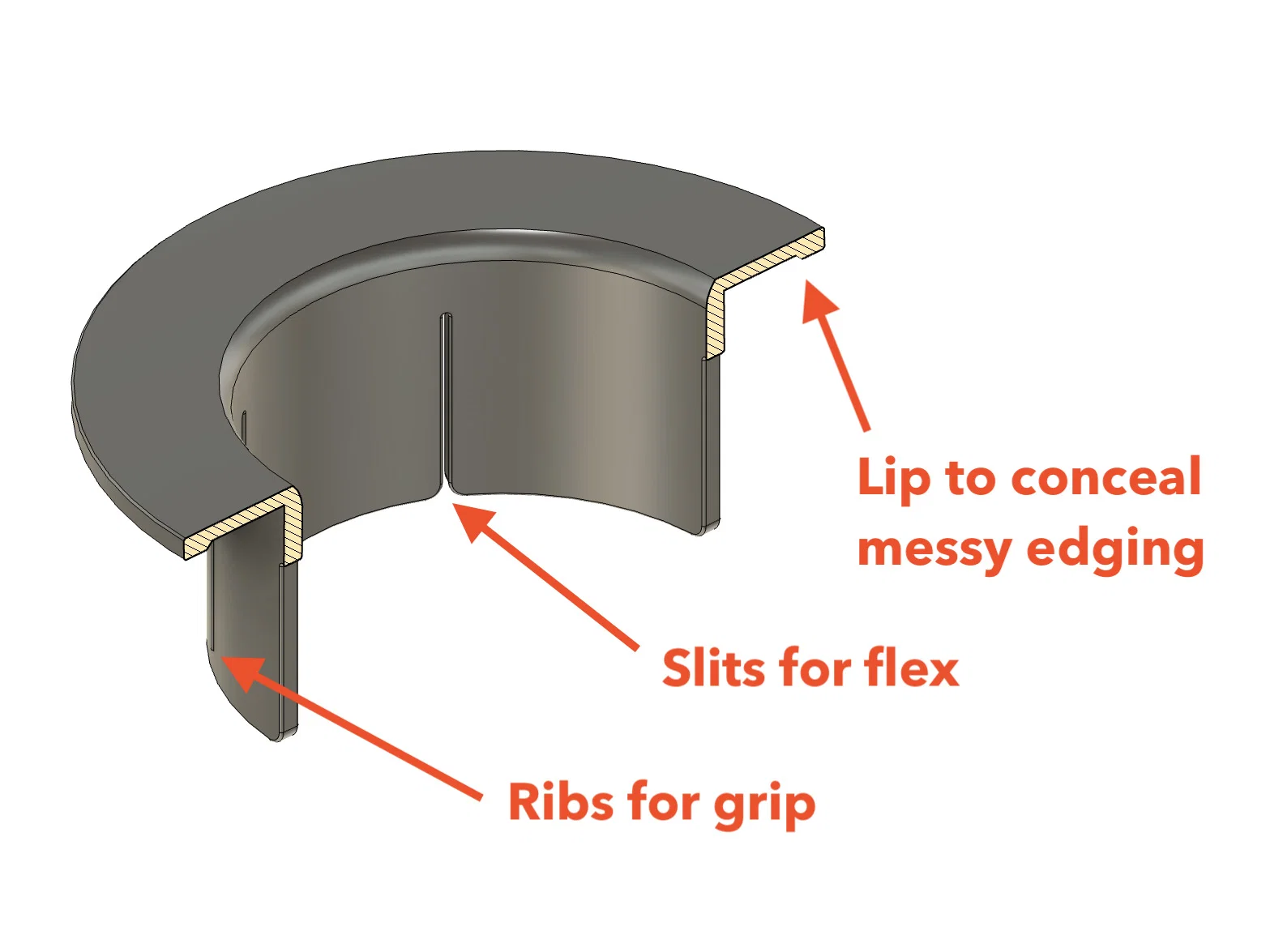

Tính năng của model:
