Khung nối nắp máy in có khe thông gió cho K1 (K1 Vented Lid Riser)
Bản remix từ thiết kế của JP3DArt giúp cải thiện vấn đề ống PTFE cọ xát vào nắp máy K1. Thiết kế này được bổ sung khớp nối chắc chắn, tối ưu hóa lối vào ống dẫn và các khe hở để bảo vệ nắp máy khỏi biến dạng sau thời gian dài sử dụng.
Mô tả
Mình đã remix lại mẫu in tuyệt vời này từ JP3DArt, nó giúp cho ống PTFE không bị cọ xát vào nắp máy nữa.

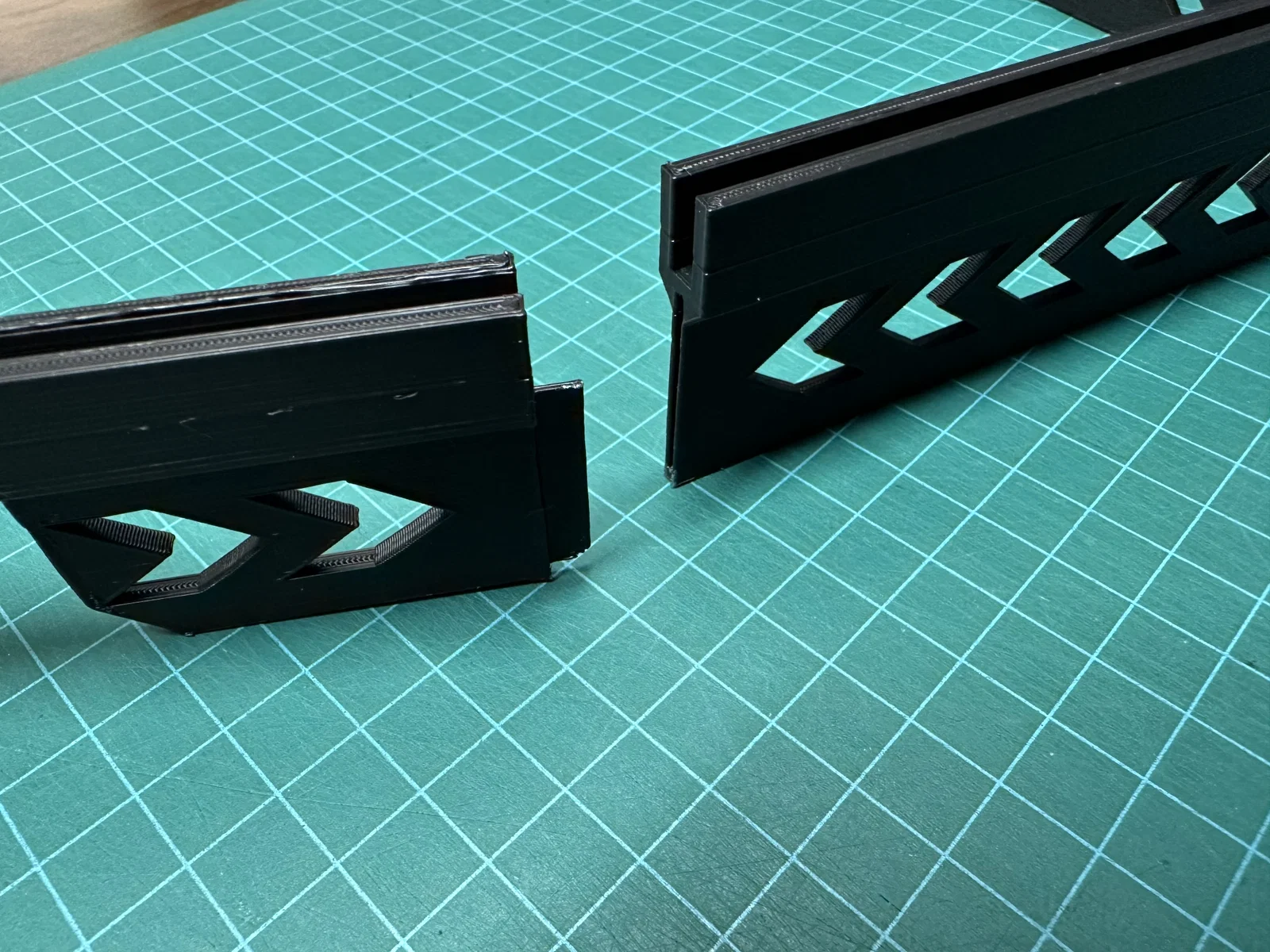

1 - Mình đã thêm khớp nối âm dương (tongue and groove) để bạn lắp ghép các bộ phận lại với nhau dễ dàng hơn.

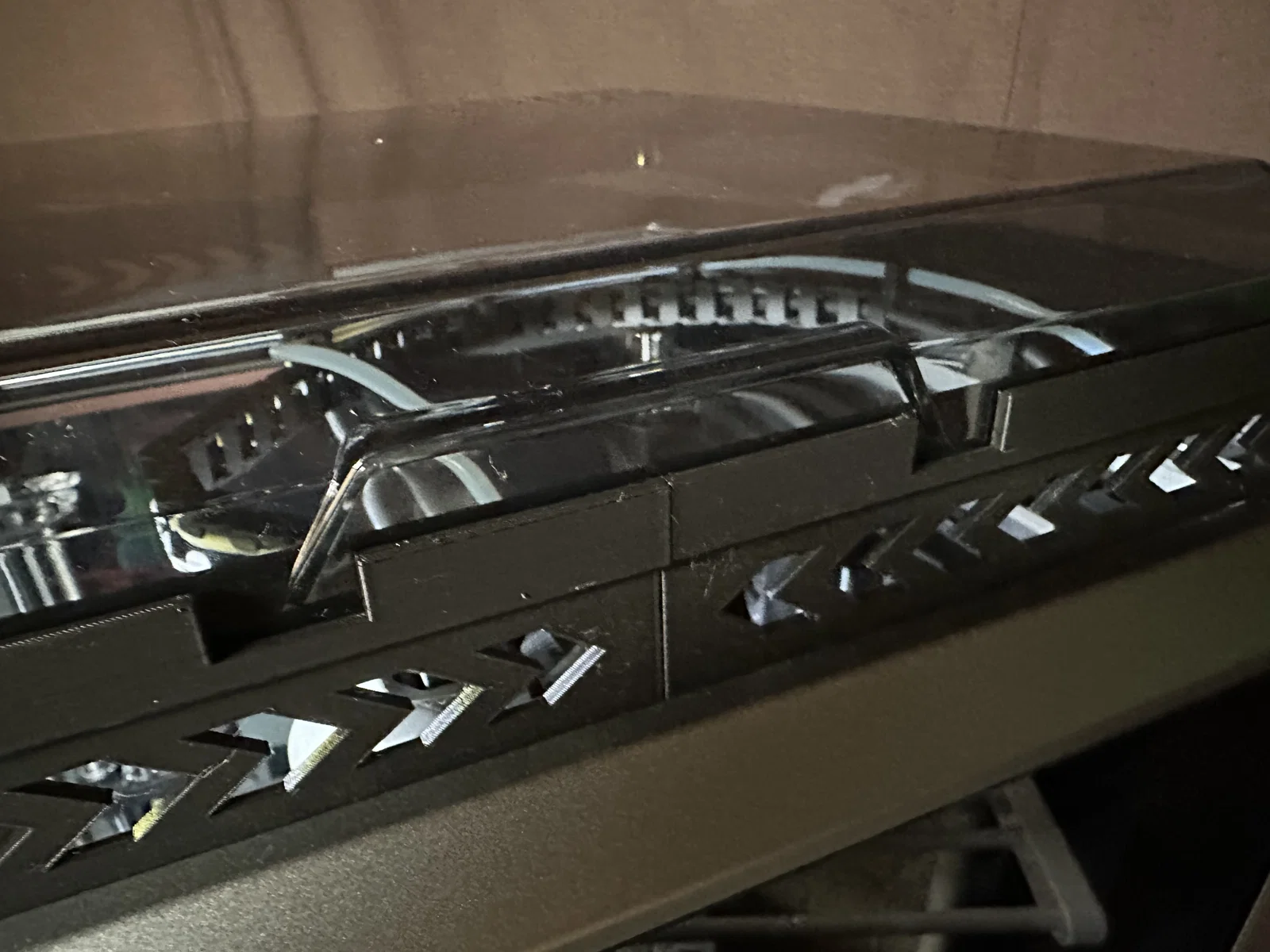

2 - Mình nâng cao vị trí lối vào của ống PTFE ở phía sau để nó có thể nằm ngay trên xích cáp, đồng thời sửa lại một trong các mũi tên vốn trước đó hay bị lỗi khi in.

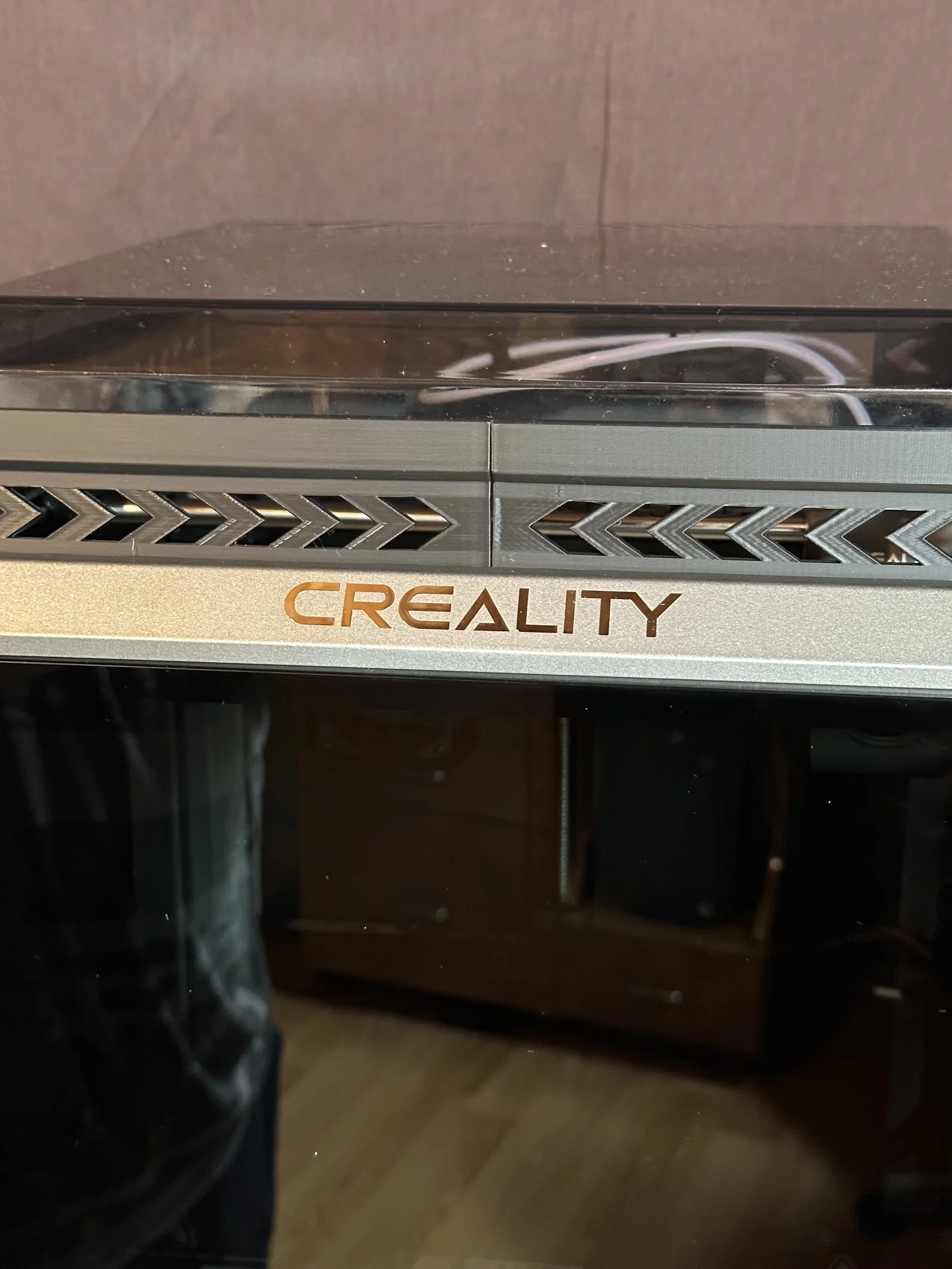

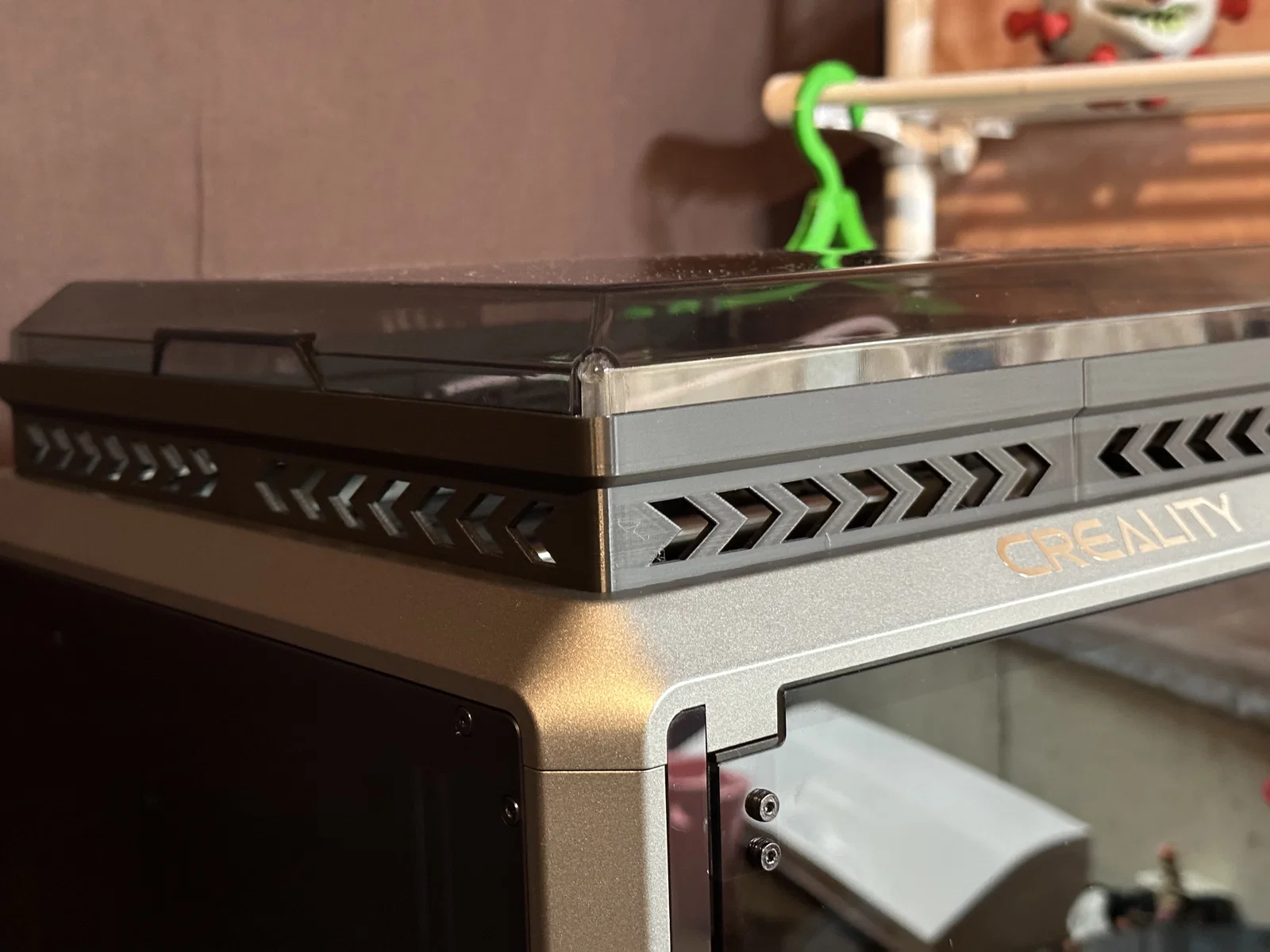

3 - Mình cắt thêm các khe hở tại vị trí tay cầm nhô ra của nắp máy, nhờ vậy nắp hoặc phần khung nối (riser) sẽ không bị biến dạng theo thời gian.

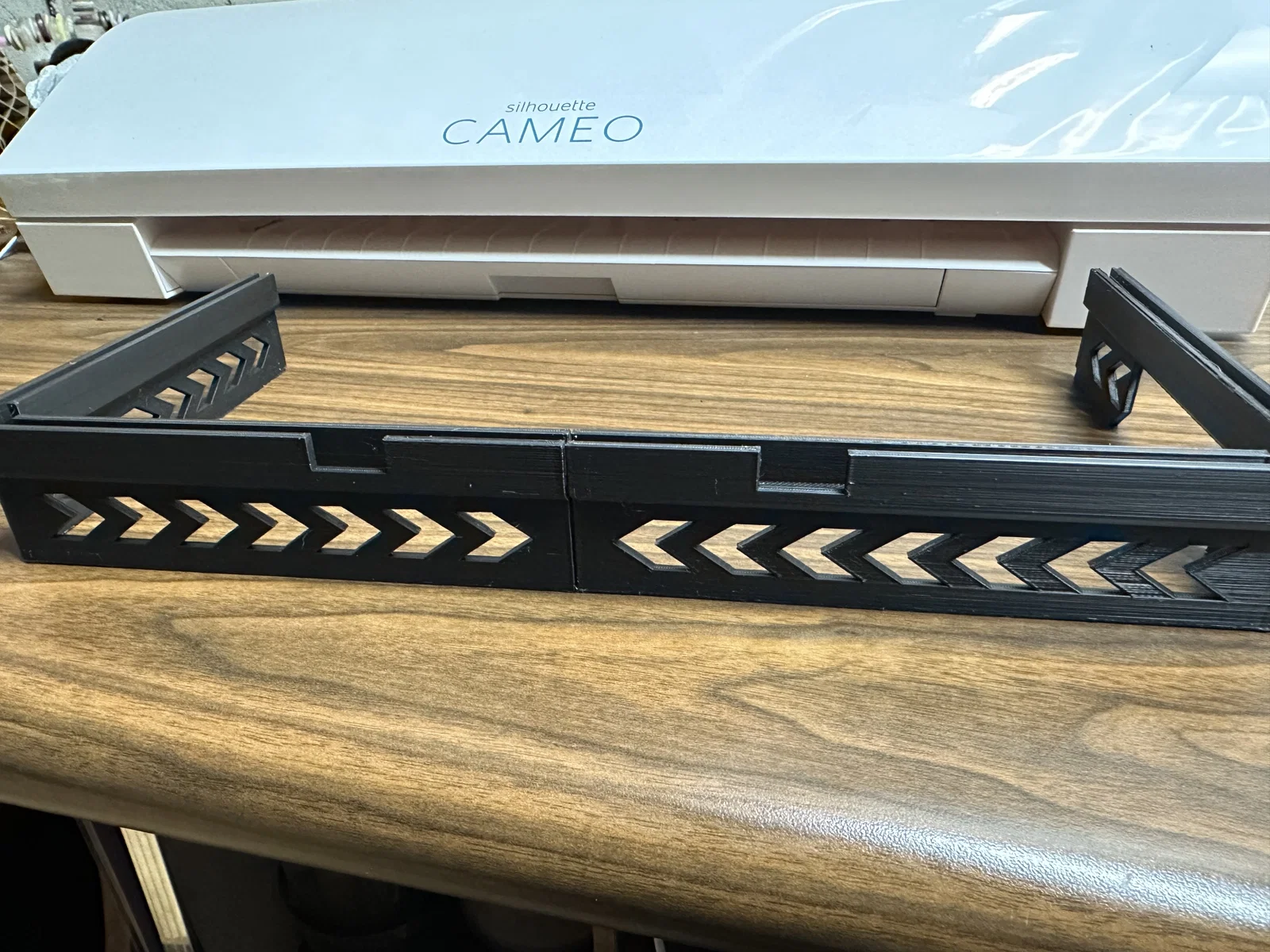

Bạn cần in 1 phần C có sử dụng supports, 1 phần B không cần supports, và 2 phần A không cần supports.

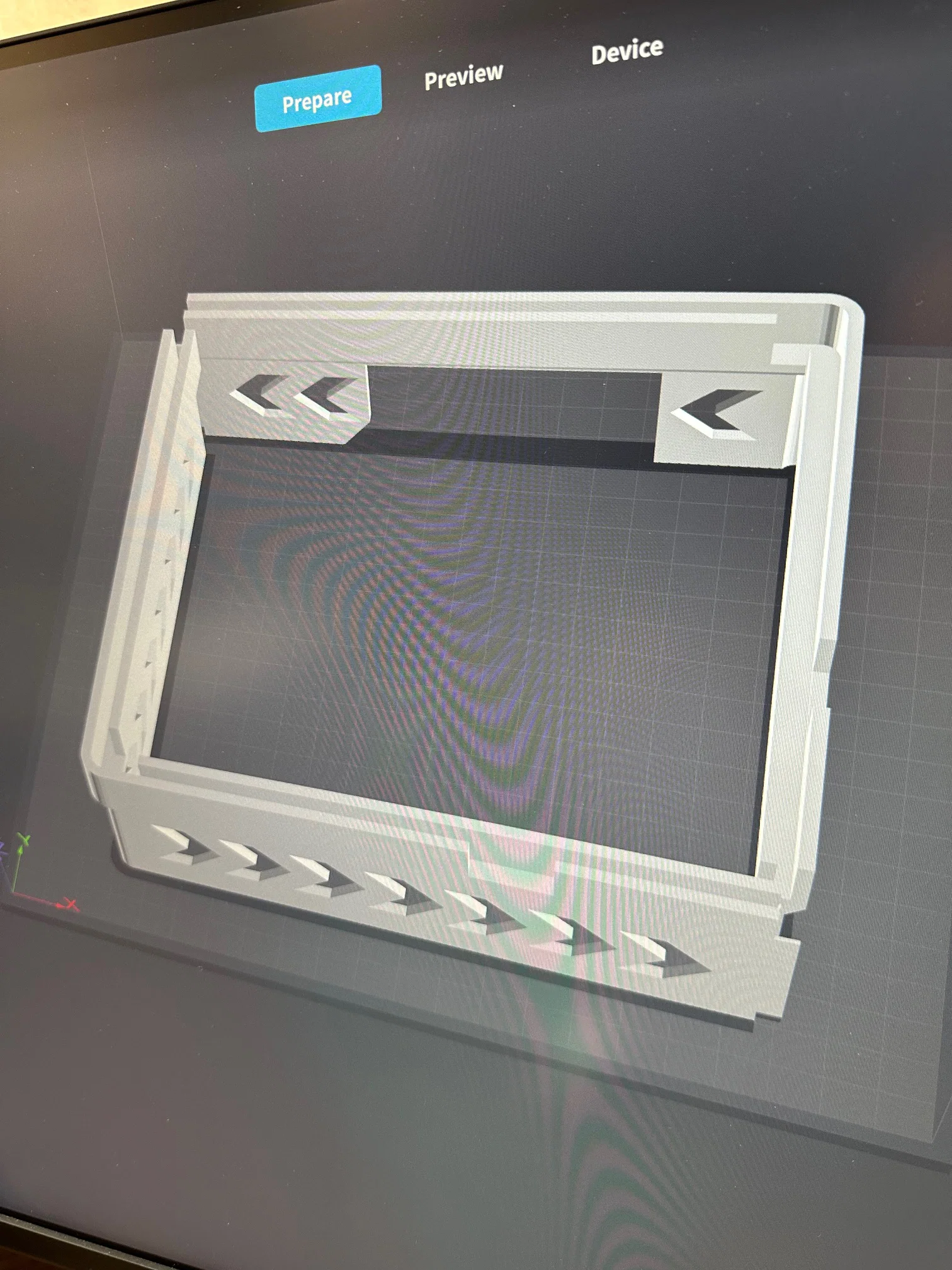

Hãy đặt các chi tiết trên phần mềm slicer giống như trong hình để các khớp nối được căn chỉnh chuẩn nhất nhé.
Đừng quên để lại một lượt thích cho mình, cảm ơn các bạn nhiều!
