Desk Arm - Tay Đỡ Đa Năng Cho Bàn Làm Việc

GIỚI THIỆU

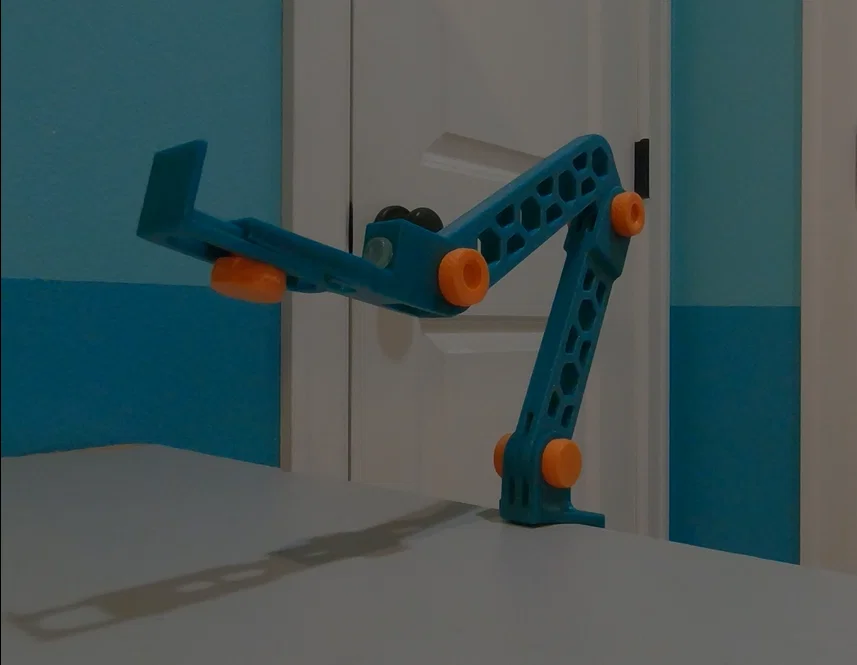

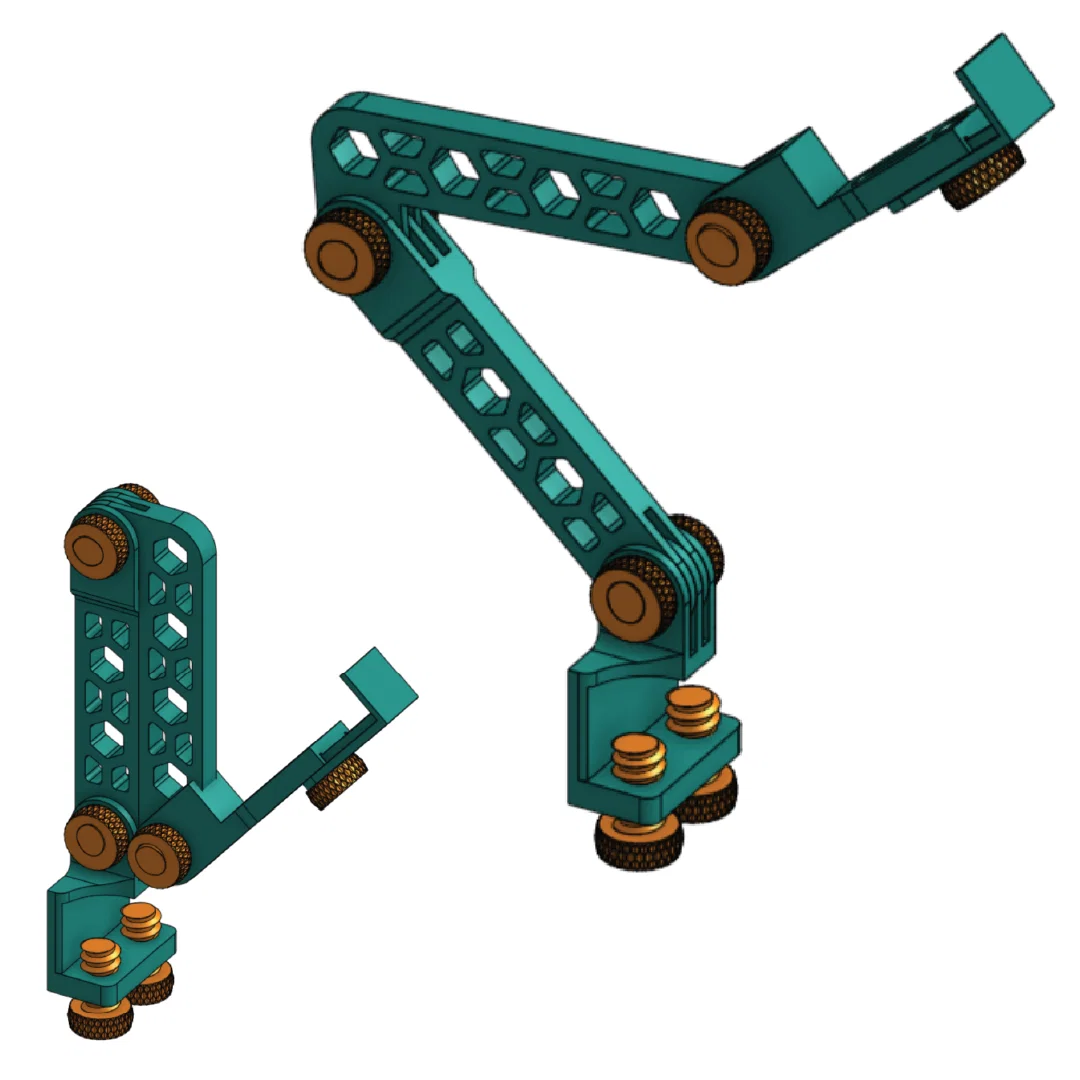

Thiết kế này vẫn đang trong quá trình hoàn thiện (mình rất mong nhận được góp ý từ mọi người). Mục đích chính của mình khi thiết kế chiếc tay đỡ này là để gắn điện thoại quay video tại bàn làm việc. Tuy nhiên, nó không chỉ giới hạn ở việc giữ điện thoại mà các đầu gắn có thể thay đổi rất linh hoạt. Mình đã đính kèm file .step cho phần đế cơ bản để các bạn dễ dàng tự chế thêm các đầu gắn tùy ý.

NHẬT KÝ CẬP NHẬT:

22/01/2025: Thêm khớp xoay.

14/02/2025: Cập nhật đế xoay cho chắc chắn hơn và tải lên file .step.

03/04/2025: Cập nhật ốc vặn (Nut) và thông số dung sai (Tolerances).

06/04/2025: Thêm đầu gắn mic cho micro Razer Seiren V3 Mini USB.

THÔNG SỐ KỸ THUẬT

Tay đỡ có độ dài tối đa 292mm. Tuy nhiên, trong lần in thử nghiệm đầu tiên (in hoàn toàn bằng nhựa PLA), sức nặng của điện thoại khiến tay đỡ bị võng xuống khi kéo ra hết cỡ. Phạm vi hoạt động này vẫn ổn với nhu cầu của mình, nhưng mình đang dự định thử in bằng nhựa TPU để tăng khả năng chịu tải khi gắn điện thoại.

Để gắn tay đỡ, mặt bàn hoặc bề mặt phẳng cần có phần gờ nhô ra ít nhất 25mm (~1 inch). Độ dày của mặt bàn có thể dao động từ 15mm-35mm.

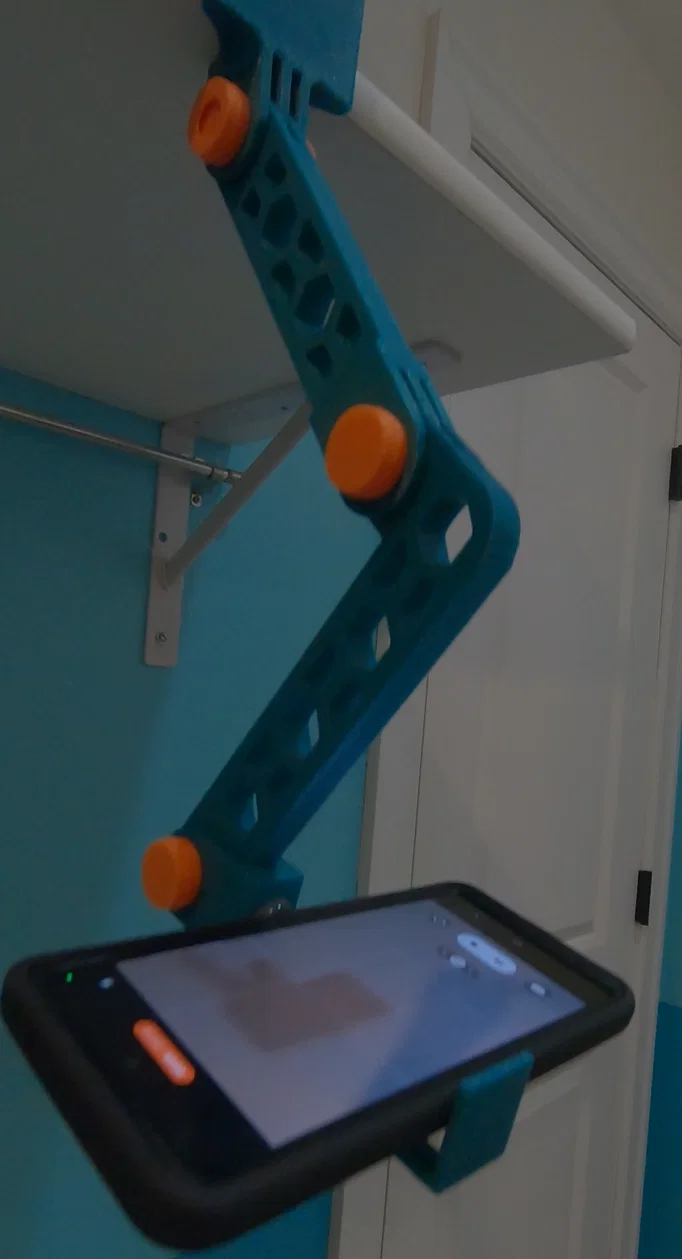

Đầu gắn điện thoại

Đây là đầu gắn duy nhất mình đã đăng tải hiện tại, hỗ trợ giữ điện thoại có chiều ngang từ 70mm-110mm.

Đầu gắn Micro Razer Seiren V3

Đầu gắn này dành riêng cho loại mic: Razer Seiren V3 Mini USB Microphone.

Thiết kế này sử dụng ốc M3 từ bộ kit này để cố định mic, nhưng nếu không có thì dùng dây rút nhựa cũng rất hiệu quả nhé!

Tự chế đầu gắn riêng cho bạn

Trong các file tải về, mình đã bao gồm file .step cho phần đế gắn. Nếu các bạn cần tùy biến cho bất kỳ mục đích sử dụng nào khác thì phần đế đã có sẵn ở đó rồi!

NHỰA IN (FILAMENT)

Dưới đây là loại nhựa Hatchbox PLA mình đã dùng cho phiên bản đầu tiên. Tuy nhiên, mình nghĩ dùng TPU có thể sẽ tốt hơn cho các bộ phận chính của thân máy (mình chưa thử nghiệm, nếu bạn nào in bằng TPU thì cho mình biết kết quả với nhé). Nhựa PLA vẫn hoàn thành tốt công việc cho nhu cầu ban đầu của mình.

HATCHBOX 1.75mm Orange PLA: Loại này có màu sắc rất độc đáo và nổi bật, mình rất thích phối hợp nó với các loại nhựa khác. Mình đã in ốc và đai ốc bằng loại nhựa này.

HATCHBOX 1.75mm SPARKLE BLUE PLA: Mình cũng thích loại này! (Tiếc là mình không thấy nơi nào còn bán loại này trên Amazon tại thời điểm viết bài). Nhưng mình đã tìm thấy HATCHBOX 1.75mm Peacock Blue TPU có màu sắc khá tương đồng và đây là nhựa TPU!
