Nút Gạt Thay Thế Cho Bàn Trộn Âm Thanh (Replacement Fader Cap)

Đây là mẫu nút gạt (fader cap) thay thế cực kỳ đơn giản, tương thích với hầu hết các bàn trộn âm thanh chuyên nghiệp hoặc bàn điều khiển đèn (DMX). Sản phẩm này vừa vặn với các cần gạt chuẩn kích thước 2mm × 1.2mm.

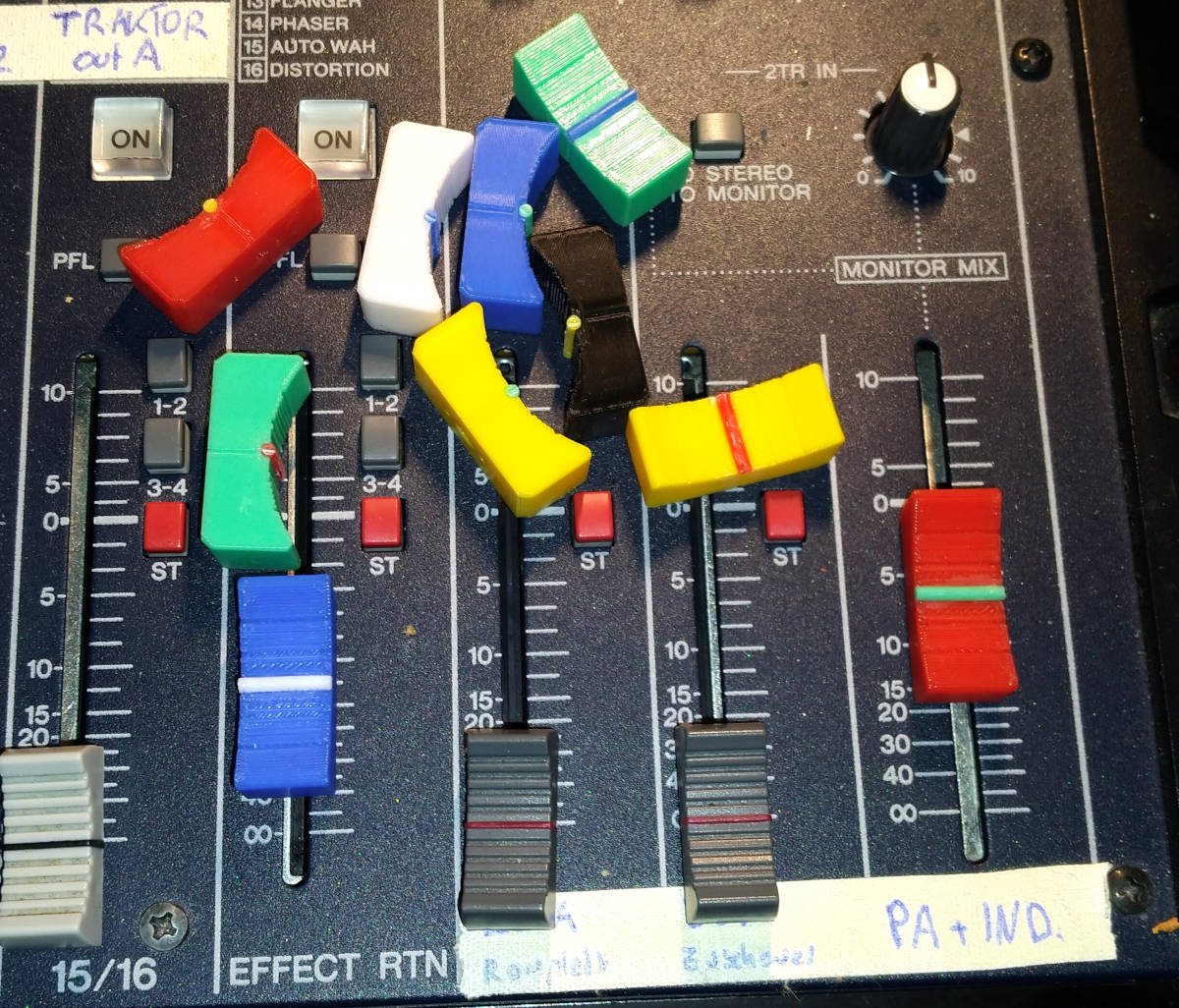

Trong các hình ảnh phía trên, những nút màu xám là nút gốc của Behringer, còn những nút màu sắc nổi bật chính là sản phẩm được in ra từ mẫu thiết kế này.

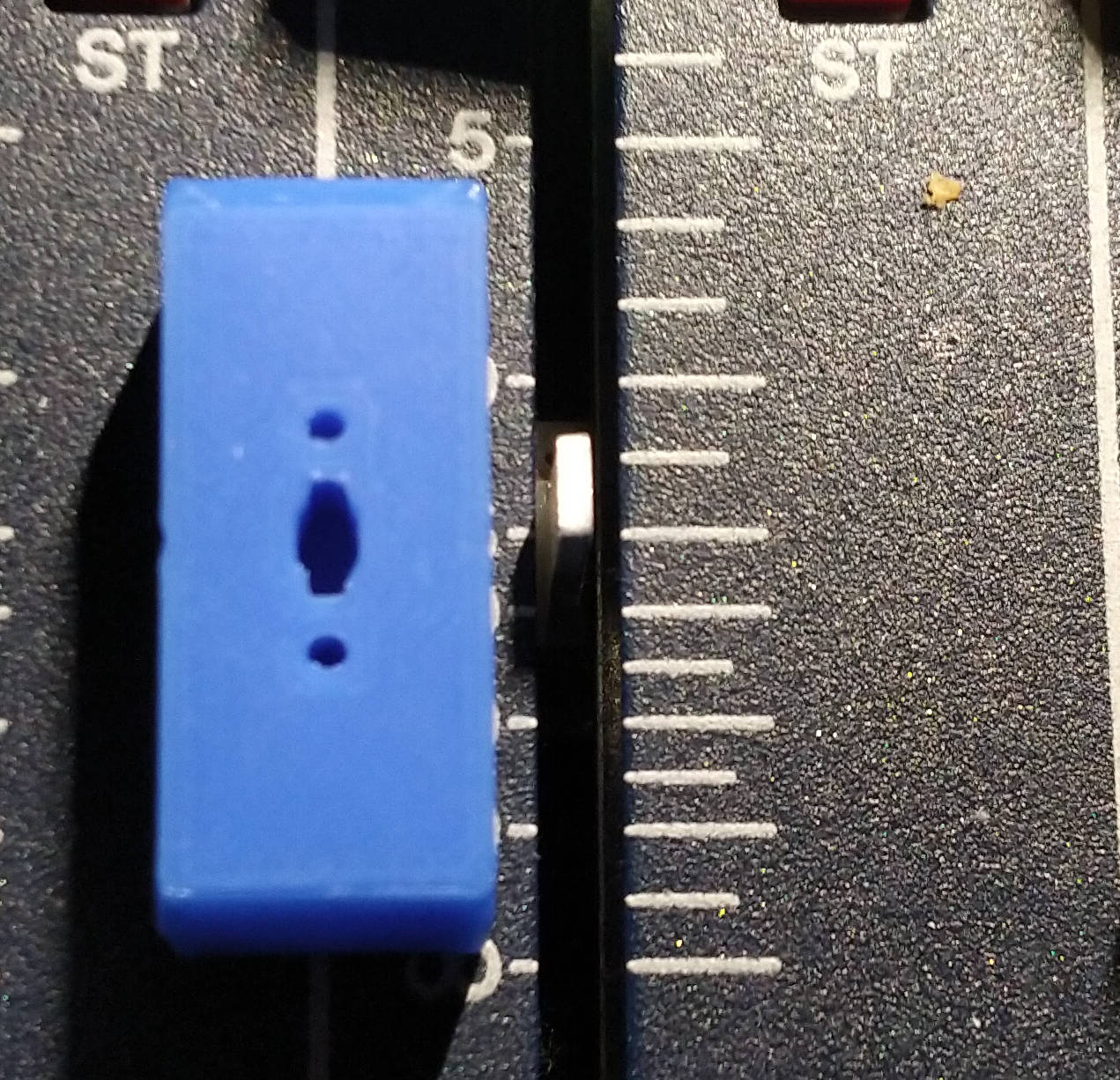

Bạn có thể in bằng bất kỳ loại nhựa nào với mật độ in (infill) tiêu chuẩn. Đừng để 100% infill vì lỗ cắm cần gạt cần có độ co giãn nhẹ. Hãy in với mặt lỗ cắm hướng xuống dưới. Trên máy in Prusa, bạn có thể bỏ qua cảnh báo “low bed adhesion”, không cần dùng thêm brim. Các file GCode mẫu sử dụng nhựa PLA với infill 15% trên tấm nền phẳng (smooth print sheet) - mình đã in rất thành công với các cài đặt này.

Bạn có thể sử dụng nút ngay sau khi in hoặc chèn thêm một đoạn sợi nhựa (filament) để tạo điểm nhấn màu sắc. Theo kinh nghiệm của mình, hãy chọn màu filament có độ tương phản cao với thân nút để dễ dàng thao tác trong môi trường nhà hát tối.

Rãnh ở giữa được thiết kế vừa khít với sợi filament chuẩn 1.75mm. Bạn chỉ cần nhỏ một giọt keo dán sắt thật nhỏ vào giữa rãnh, nhẹ nhàng ấn đoạn filament màu vào - đoạn filament nên để dài hơn nút một chút. Đợi vài giây cho keo khô rồi cắt tỉa hai đầu sao cho phẳng với thân nút bằng dao rọc giấy sắc hoặc kìm cắt dây.

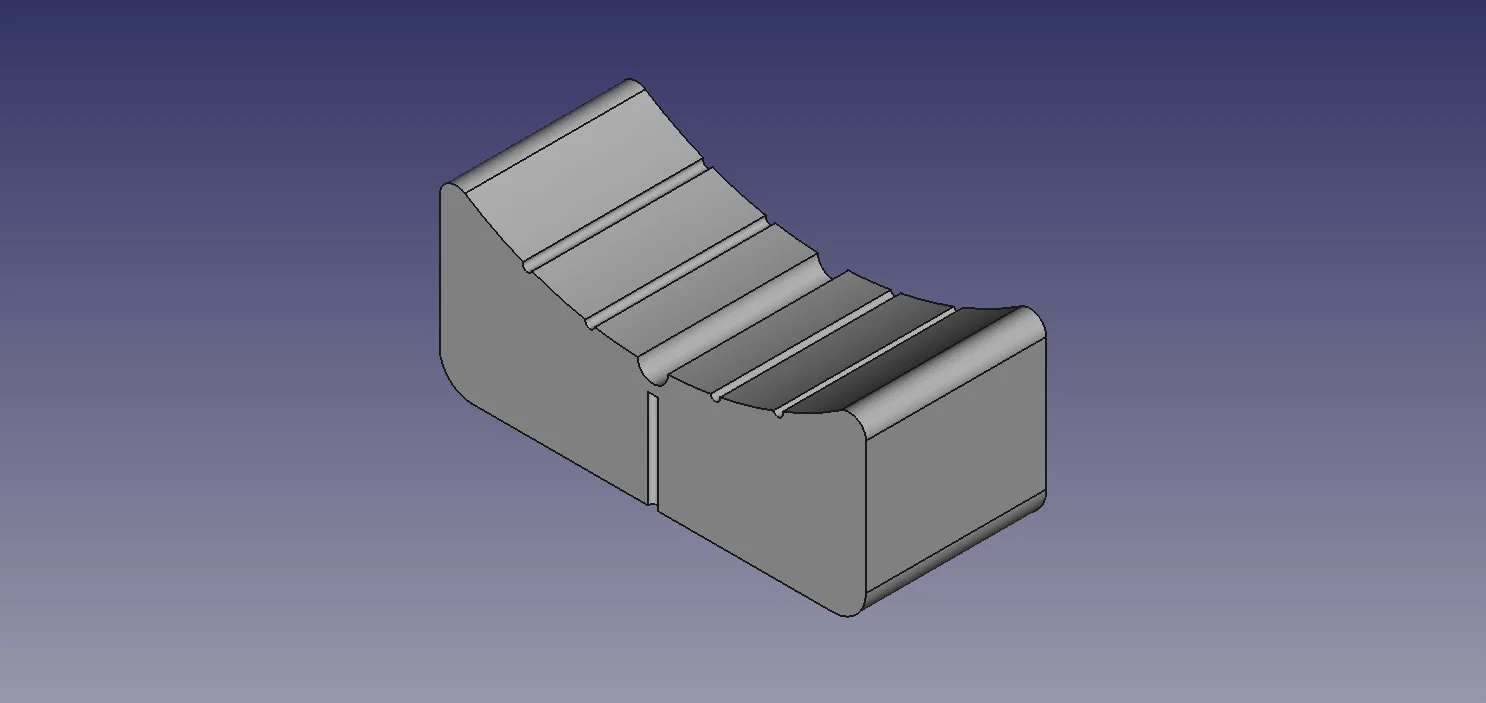

Mình có đính kèm file thiết kế FreeCAD nếu bạn muốn tùy chỉnh hoặc lấy cảm hứng - các bản phác thảo đã được đặt tên rất dễ nhận biết. Thiết kế này ban đầu được thực hiện trên FreeCAD 0.21, nhưng vẫn mở tốt trên phiên bản 1.0. Bạn cứ thoải mái sử dụng thiết kế này theo cách mình muốn nhé.
