Máy Ép Heat Set Insert Tự In Đầy Đủ

Tui đang làm mấy dự án cần dùng heat set insert mà muốn chèn cho thẳng nên phải cần đến cái máy ép (press). Tui thì không muốn tốn 50 đô cho một cái máy chuyên dụng, với lại mấy loại thấy trên mạng đều yêu cầu phải có thanh ray kim loại. Tui chỉ cần cái gì đó nhanh gọn, đơn giản thôi, thế là tui tự mày mò ra cái này.

Vật liệu cần chuẩn bị (ngoài các linh kiện in 3D):

• 2 ốc M2 (dài khoảng 6-10mm là được)
• 2 lò xo kéo (loại tui dùng là 3/16" x 1 ¾") – Kích cỡ lò xo tùy vào bạn chọn, có thể dùng lò xo ngắn hơn hoặc dài hơn để thay đổi độ cao của đầu mỏ hàn khi nghỉ.
  • Link Amazon bộ lò xo đa năng (cái tui đang dùng)

Dùng để gắn và sử dụng mount:

• 2 ốc M3 (6-10mm)
• 4 ốc M3 (chiều dài tùy độ dày mỏ hàn; tui dùng loại 25mm)
• 4 đai ốc M3

Thông số in:

Các file nên được đặt theo hướng mà tui đã in. Tui dùng nhựa Elegoo Rapid PLA+ trên máy Bambu P1P với nozzle 0.4. In khá dễ, đây là cài đặt của tui:

(Orcaslicer) 0.2 layer height (tất cả) Arm (Tay đòn):

• Bật Tree supports
• 4 walls / 20% cubic Base (Đế):
• 4 walls / 15% cubic
• Manual supports cho phần đế (chỉ cần support cho chữ ‘X’ ở mặt dưới)
• Ironing BẬT: Tất cả bề mặt trên / Rectilinear / 80mm/s / 24% flow / 0.15 spacing Top Plate (Tấm trên):
• 3 walls / 20% cubic
• Không cần support

Nếu muốn xịn hơn thì nên dùng nhựa chịu nhiệt tốt nhé. Nhiệt từ mỏ hàn về lâu dài sẽ làm biến dạng nhựa đấy. Tui đang định thử in bằng PC Blend xem sao.

Lắp ráp:

Sau khi in xong, dùng dao rọc giấy gọt tỉa các cạnh của phần tay đòn để nó trượt trong đế mượt mà hơn. Lúc mới lắp tay cầm vào đế, nó sẽ hơi khít, bạn cứ trượt lên trượt xuống vài lần để mài bớt nhựa là ổn.

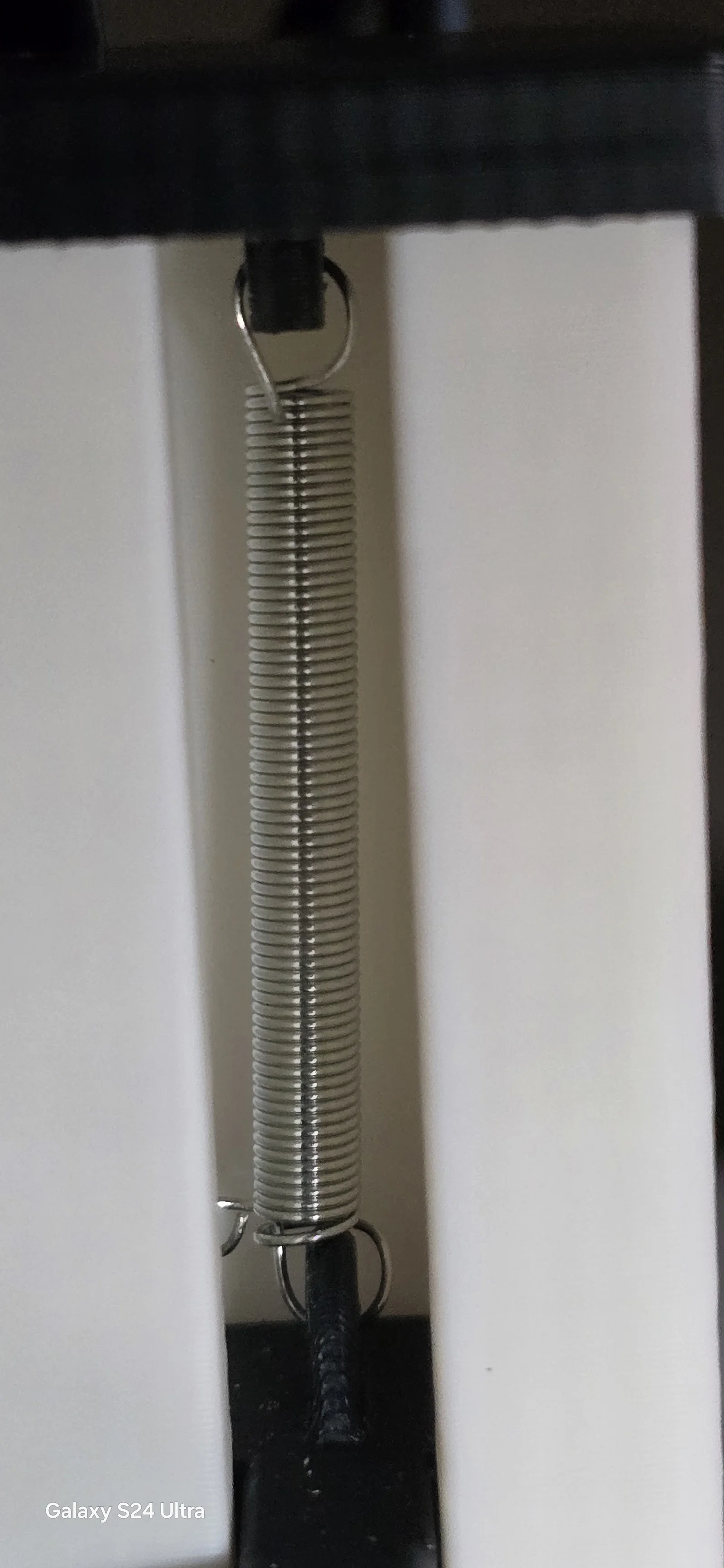

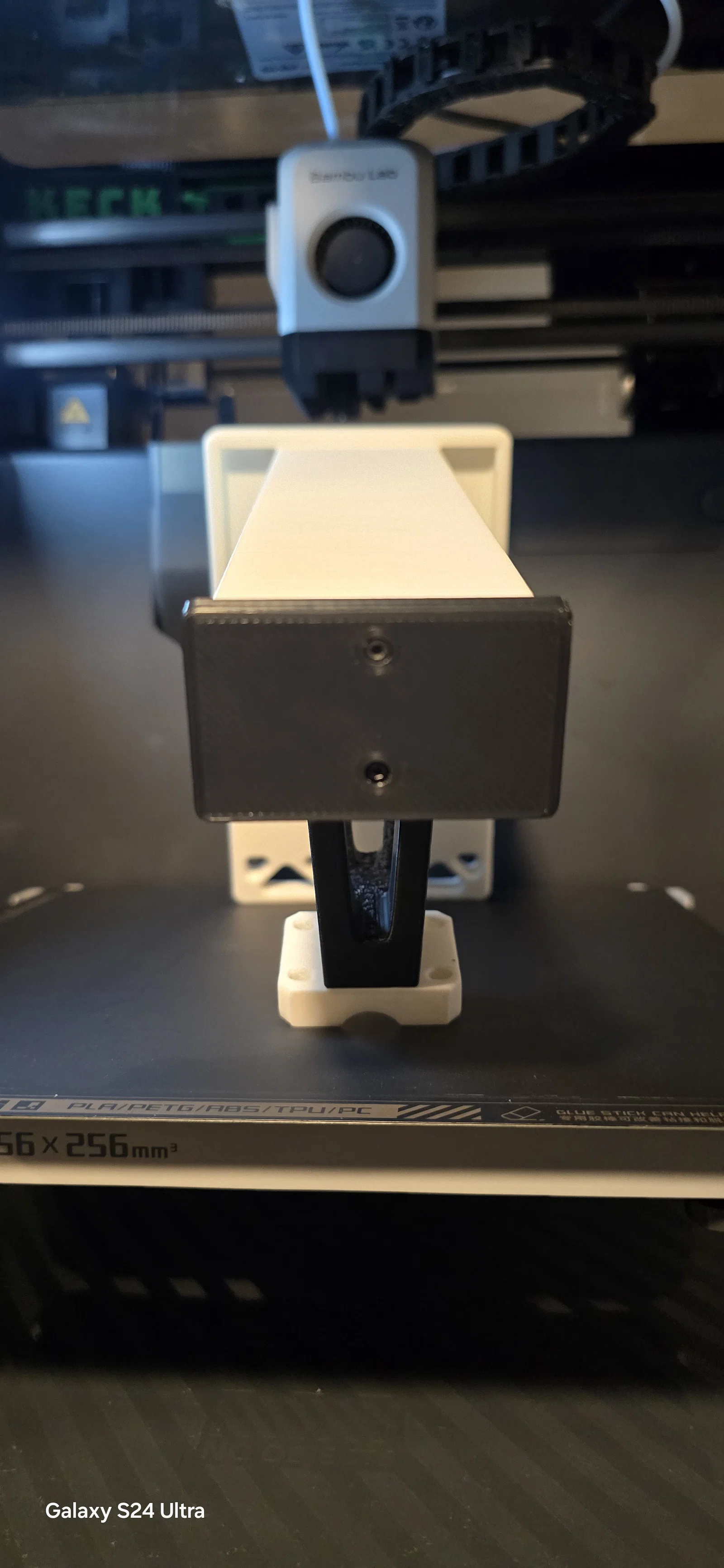

Dùng kìm mũi nhọn uốn đầu lò xo kéo rồi móc một đầu vào tay đòn, đầu kia móc vào tấm trên. Tốt nhất là làm việc này khi chưa lắp tay đòn và tấm trên vào đế. Tấm trên không đối xứng. Khoảng cách giữa lỗ ốc và cạnh bên phía trước rộng hơn. Nhớ móc lò xo sao cho tay đòn hướng đúng chiều, nếu không phải tháo ra móc lại đấy.

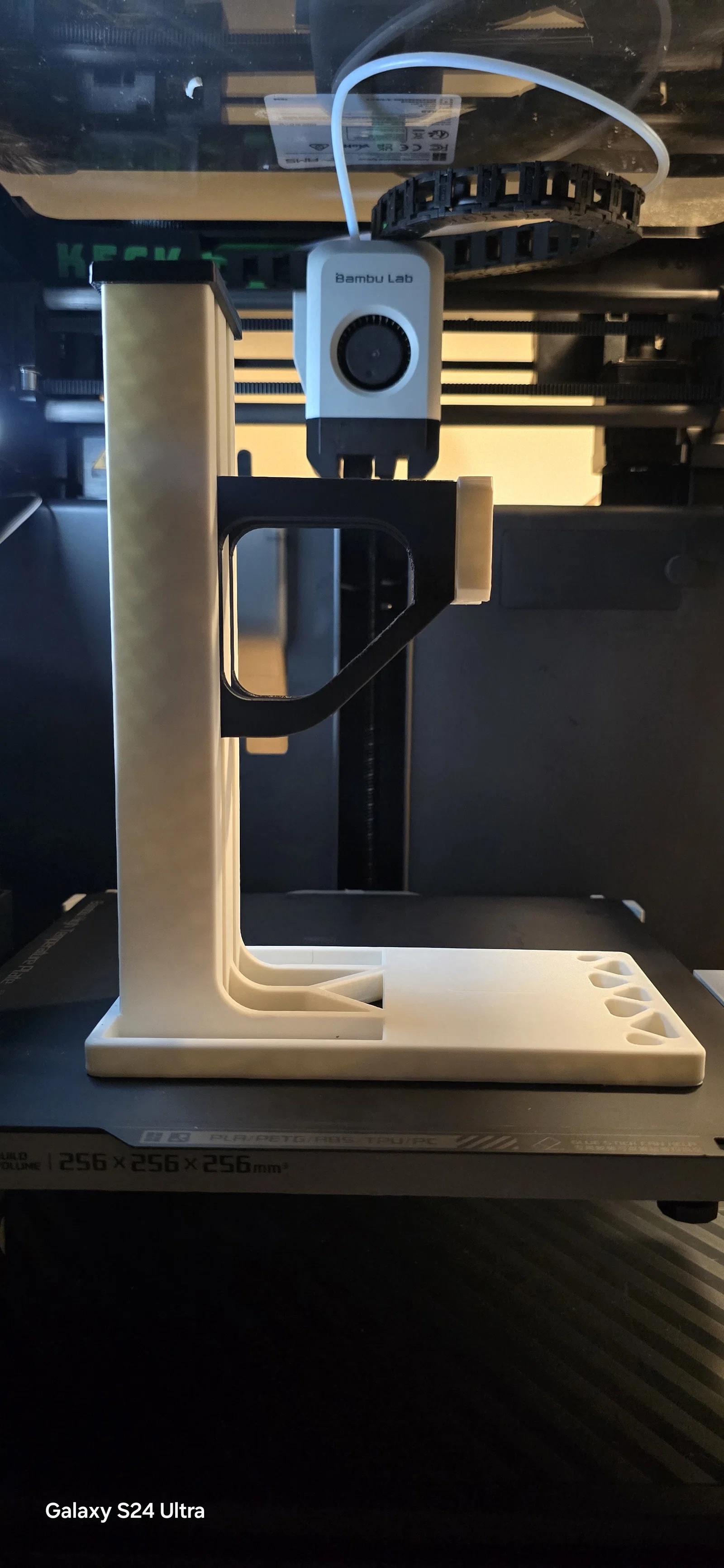

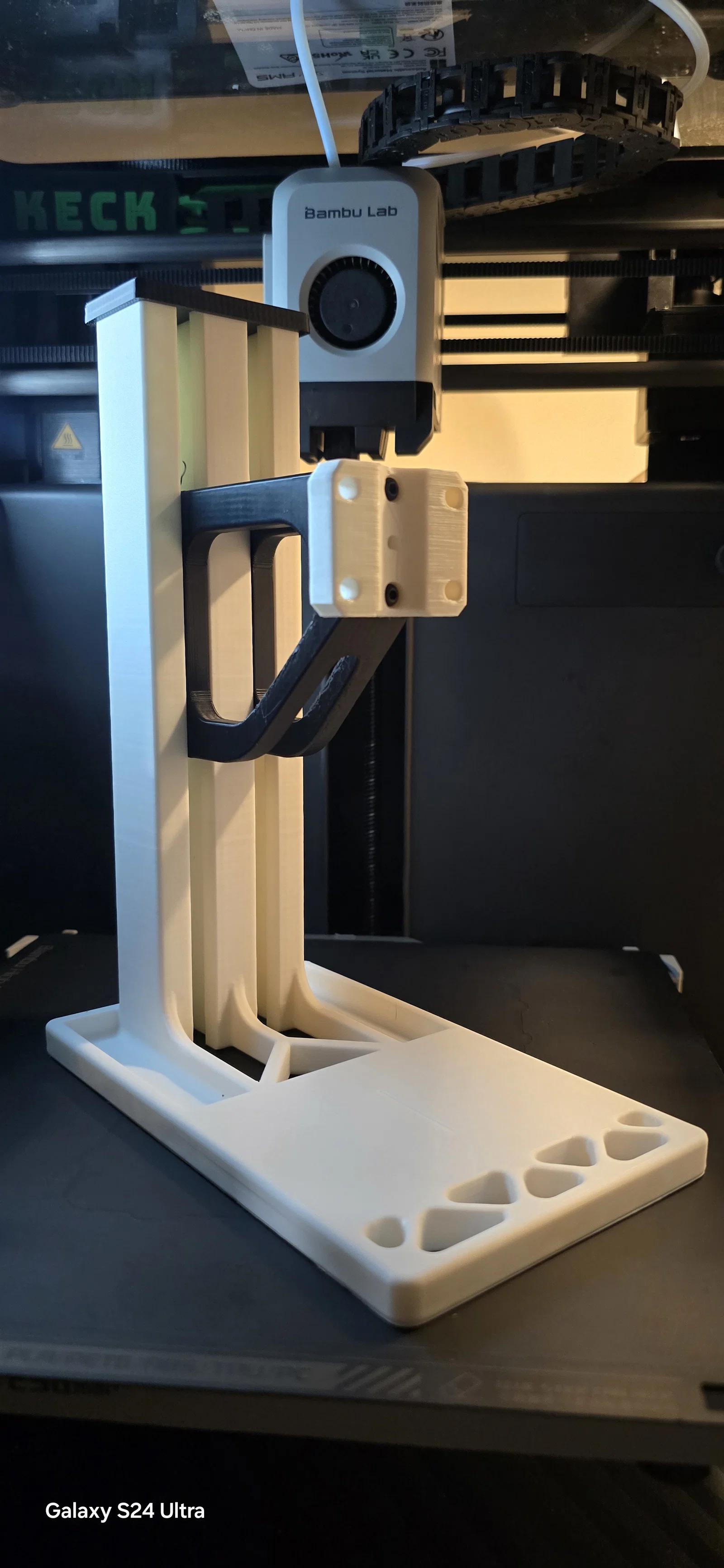

Sau khi móc lò xo, trượt tay đòn vào đế rồi đặt tấm trên vào vị trí. Bắt 2 ốc M2 vào là xong cái máy ép.

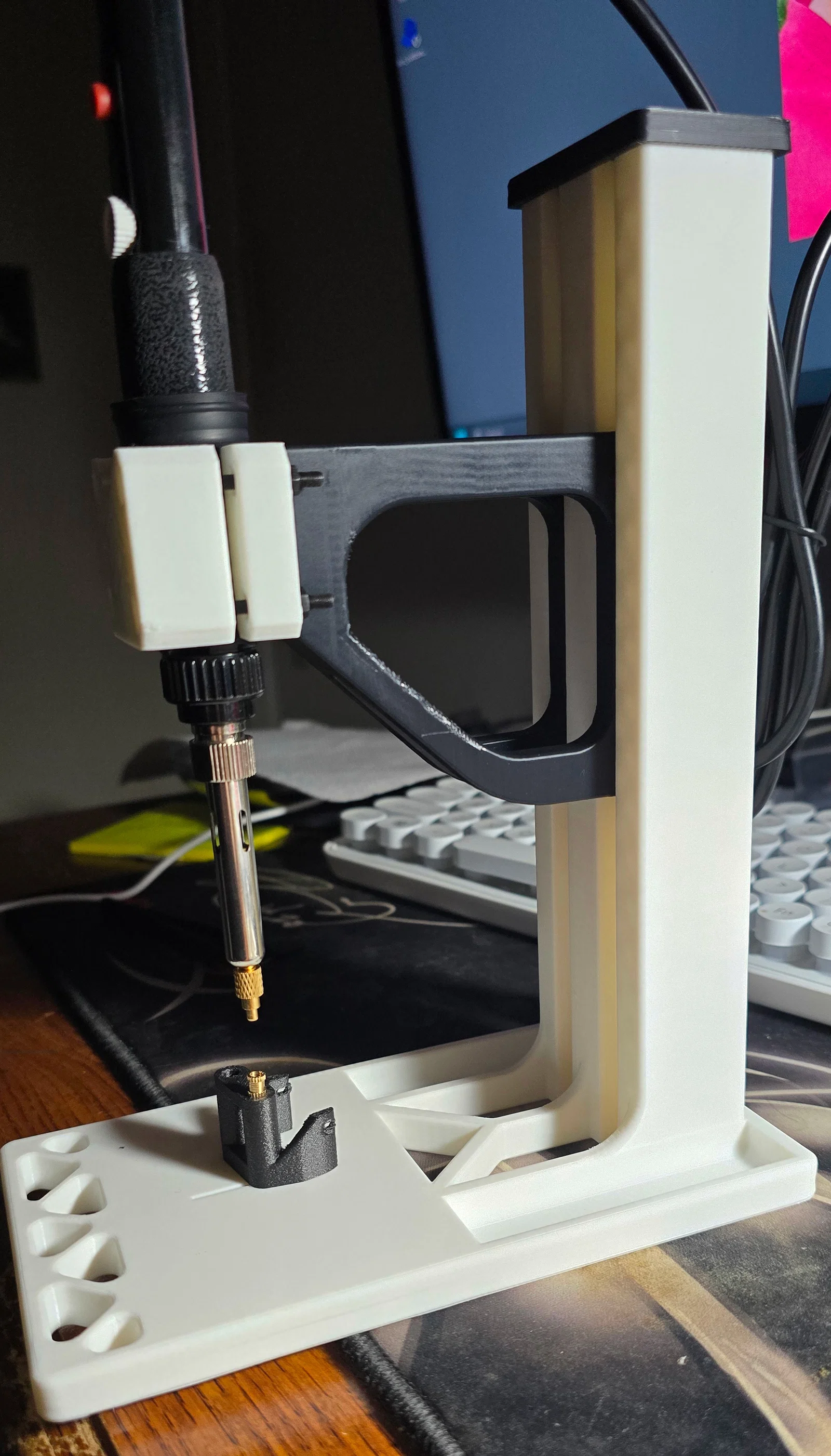

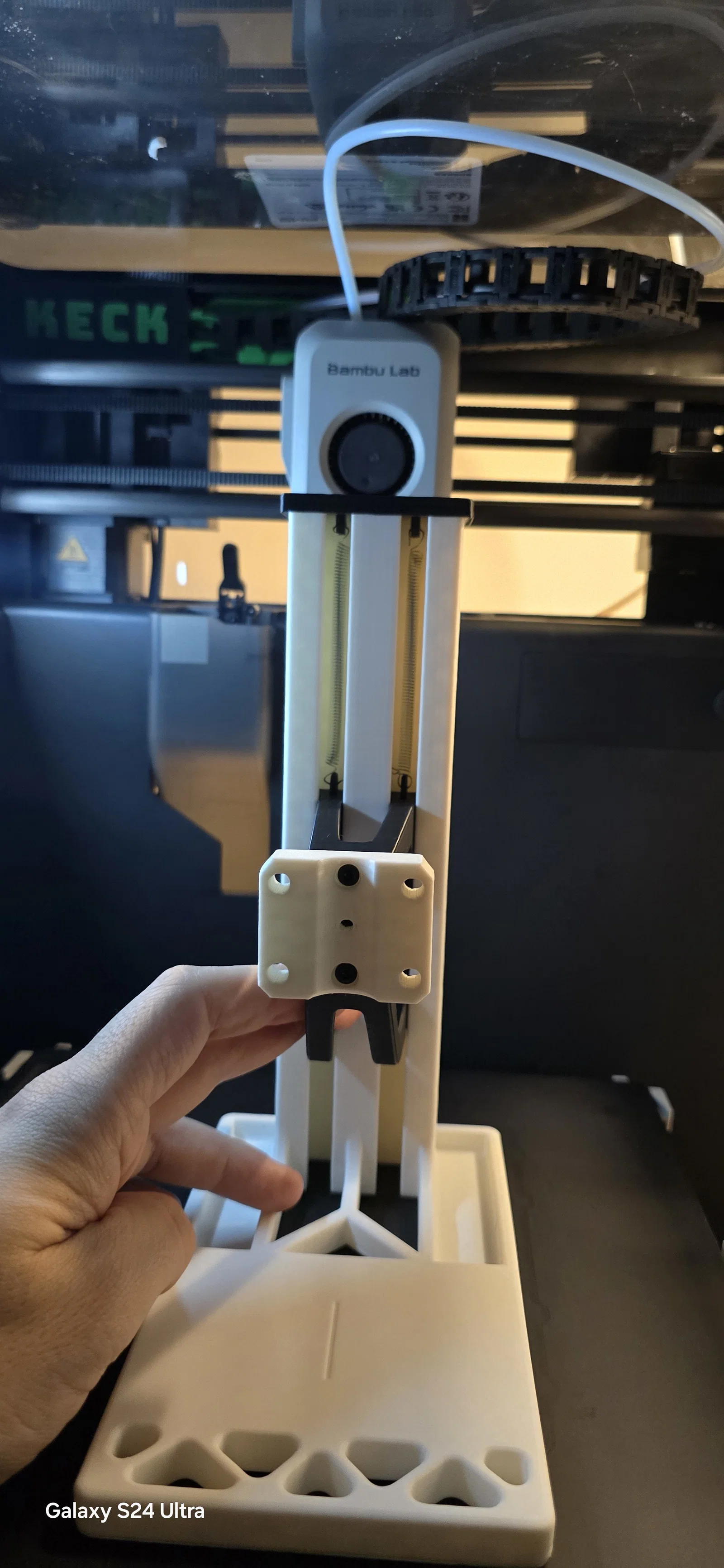

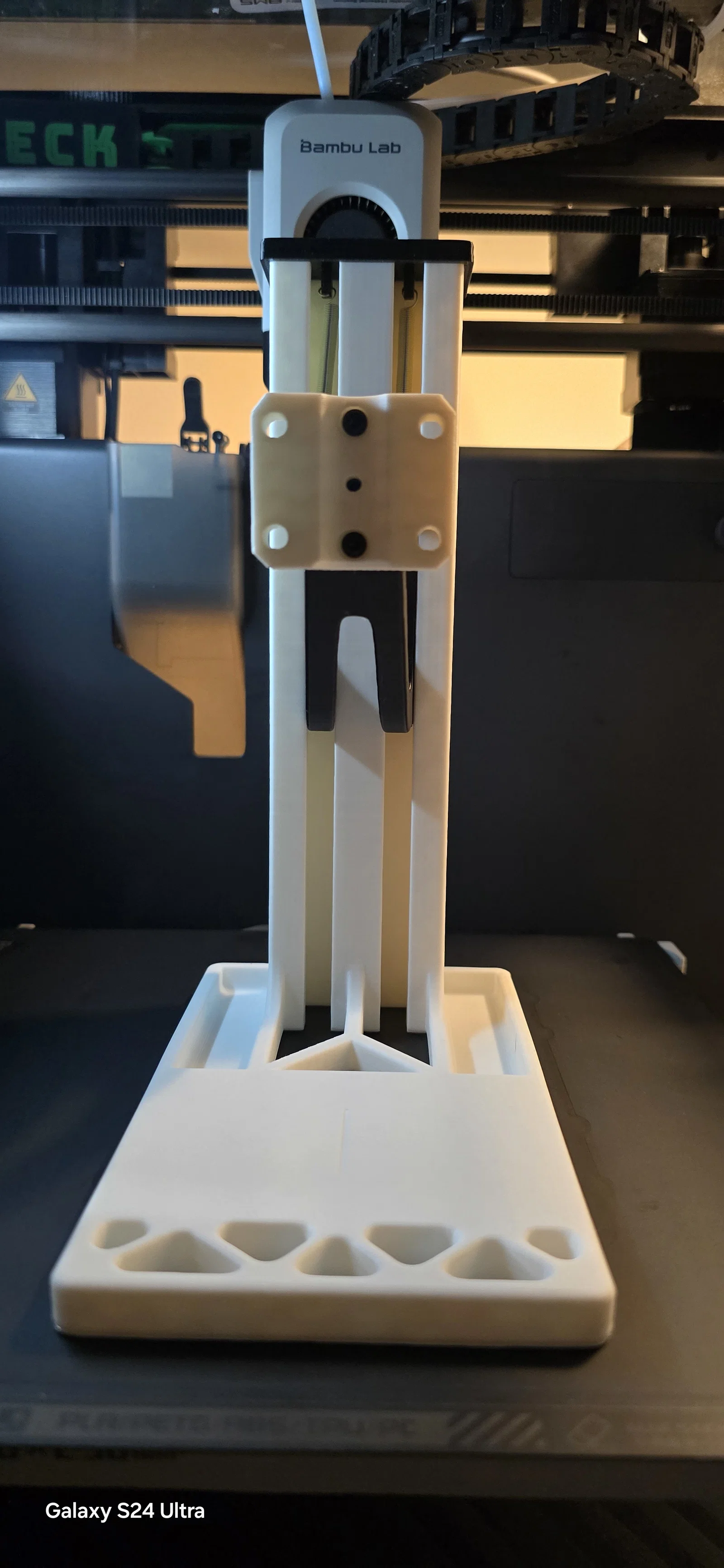

Tui dùng cái mount này. Chỉ cần dùng lỗ trên và dưới để gắn mount vào tay đòn (ốc M3 6-10mm). Sau đó dùng 4 ốc M3 25mm và 4 đai ốc để cố định mỏ hàn. --Cập nhật: Nên dùng nhựa chịu nhiệt cao hơn PLA+. Tui đang dùng Overture PC Blend. PLA+ dùng vẫn được nhưng không bền vì nhiệt. Mount sẽ bị lỏng và trượt sau một thời gian sử dụng.--

Mỏ hàn tui dùng (Link Amazon)

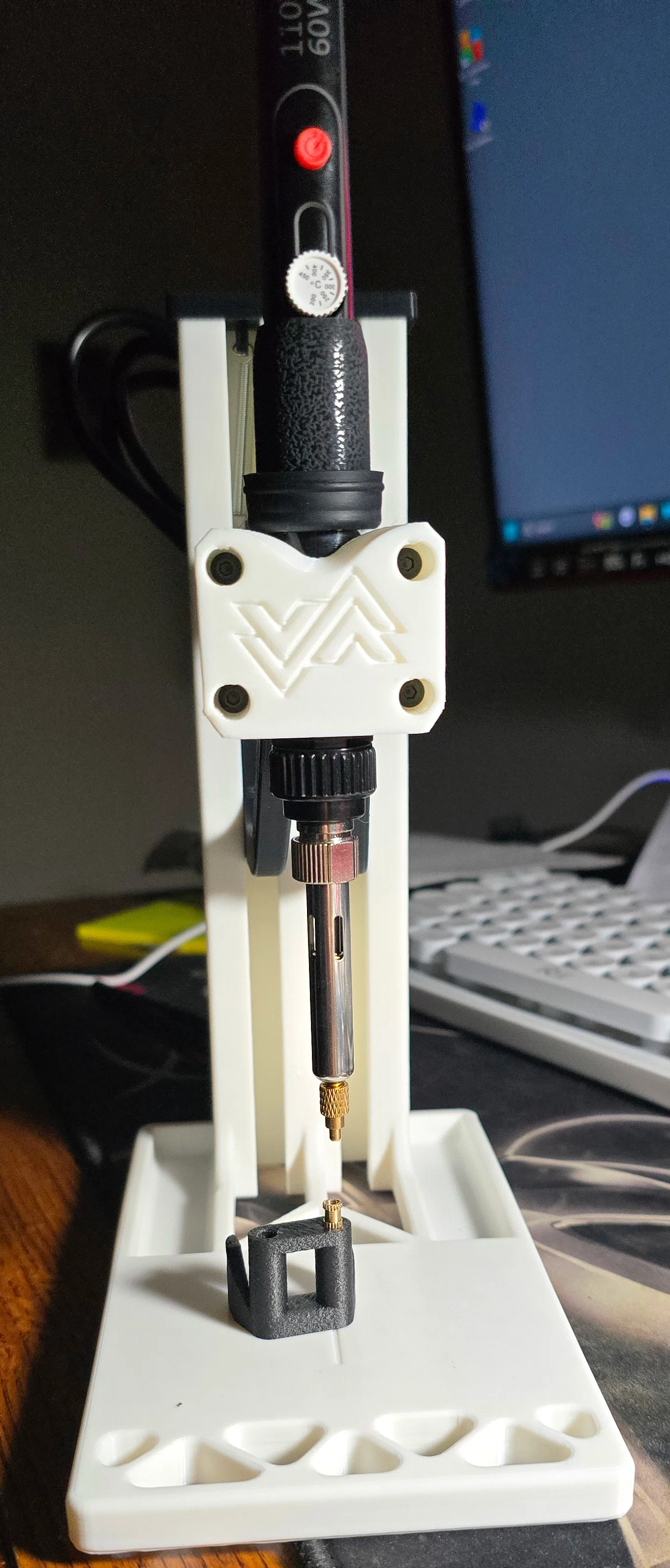

• Tui lộn ngược lớp bọc cao su lên để mount bám vào mỏ hàn chặt hơn. Mount này chắc cũng vừa với nhiều loại mỏ hàn giá rẻ khác.

Tui sẽ còn nâng cấp cái này trong tương lai. Lần tới có lẽ sẽ thêm các điểm gắn phụ kiện như ê-tô để giữ vật cần làm chắc chắn hơn. Hoặc thiết kế mount khác nữa... Sẽ còn nhiều cái hay ho sắp tới!

Hy vọng nó giúp ích được cho các bạn giống như tui! Cảm ơn!

Cập nhật ngày 6/4/25: Đã tải lên file ‘arm’ mới; giảm 0.1mm đối xứng xung quanh phần trượt. Sẽ giảm thêm nếu có phản hồi cần thiết. (Cái cũ tui dùng không vấn đề gì cả).
