Mô hình tàu hỏa: Thùng Container 20ft cho tỷ lệ TT

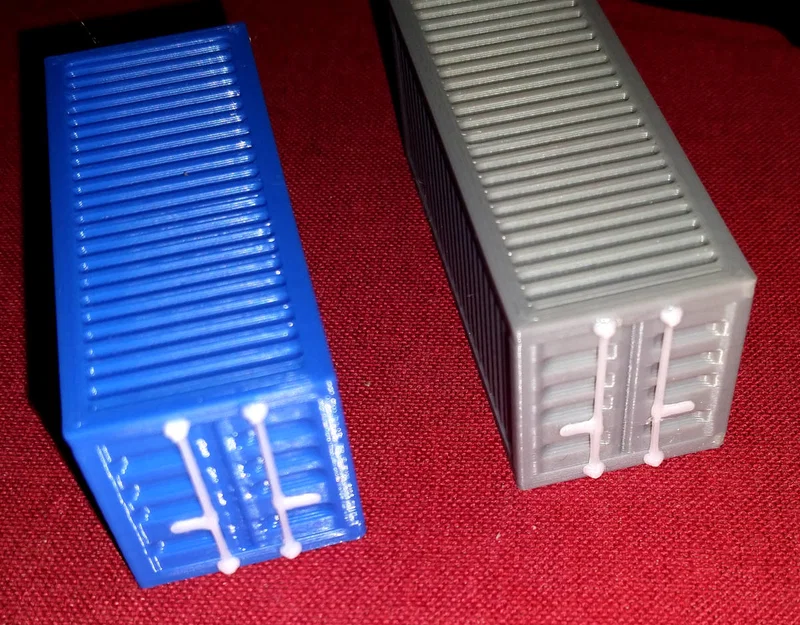

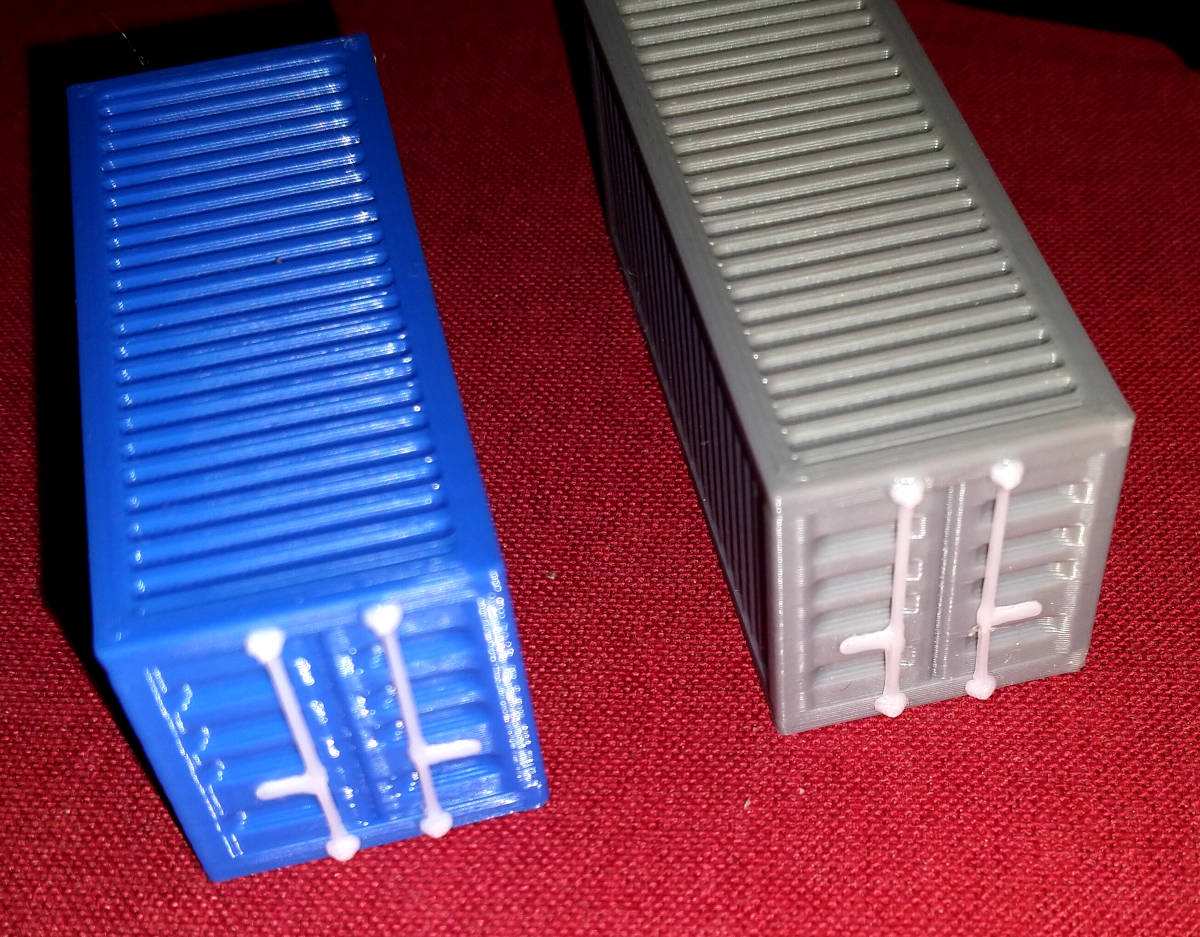

Đây là mẫu thùng container 20ft dạng đóng đơn giản dành cho mô hình tàu hỏa tỷ lệ TT (1:120).

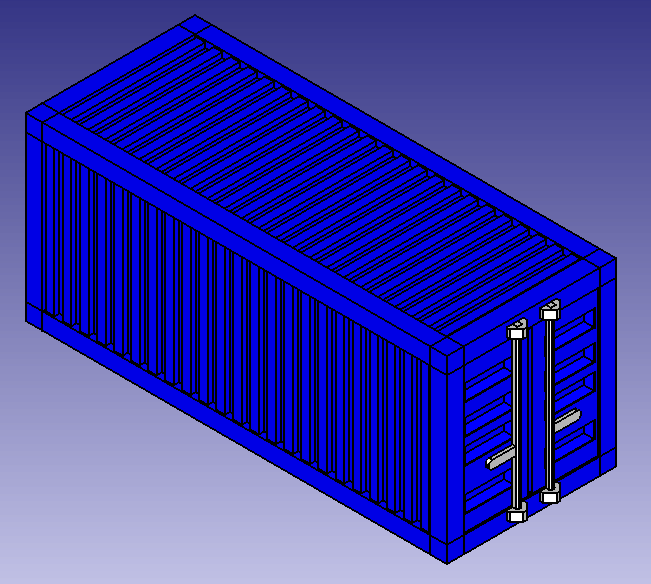

Tôi có đính kèm file thiết kế FreeCAD (phiên bản 1.0) trong trường hợp bạn muốn chỉnh sửa mô hình.

In ấn

Bạn có thể dùng nhựa PLA và các thiết lập thông thường, không cần support trên máy in FDM. Tôi không rõ khi in trên máy SLA sẽ thế nào (nếu bạn in thành công trên máy SLA thì cho tôi biết nhé).

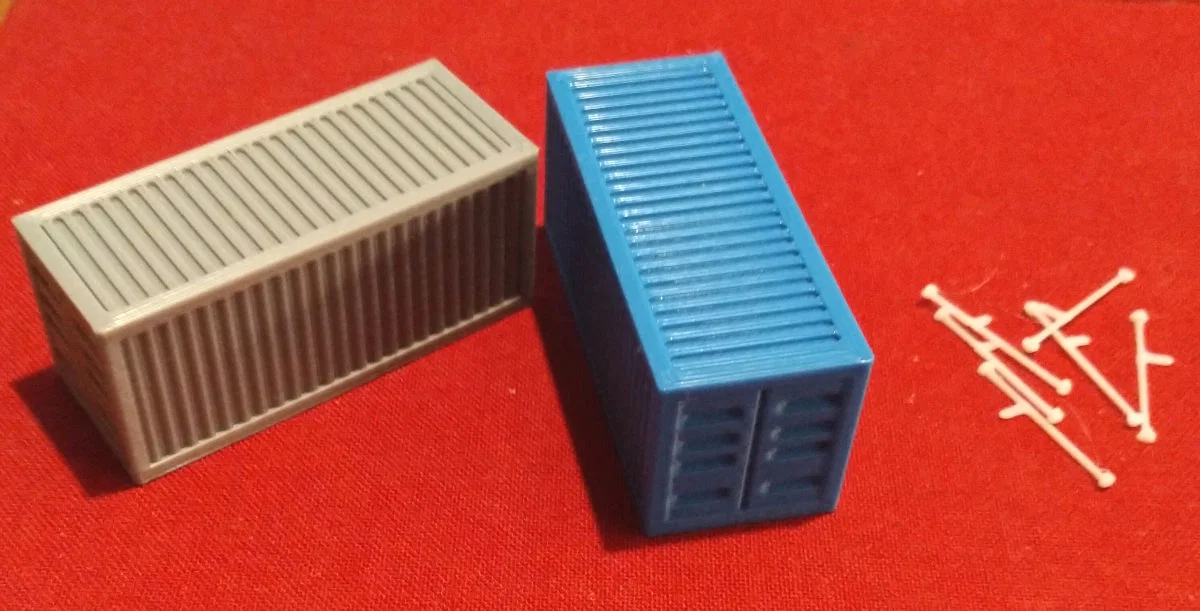

Phần thân container và các thanh khóa là các file riêng biệt nên bạn có thể in bằng các loại vật liệu khác nhau.

• Đối với thùng container: Chỉ cần đặt mặt phẳng của nó lên bàn in (đây là vị trí mặc định).
• Đối với các thanh khóa: Chúng có một mặt phẳng và một mặt có chi tiết, hãy in bằng cách đặt mặt phẳng nằm xuống bàn.

Bạn có thể phóng to mô hình lên tỷ lệ H0 (1:87) bằng cách in ở kích thước 138% so với bản gốc. Nhỏ hơn tỷ lệ TT thì có lẽ sẽ không in ra được chi tiết. Nếu in lớn hơn thì sẽ lộ rõ sự thiếu hụt chi tiết (các lỗ khóa xoắn và một vài chi tiết khác bị lược bỏ).

Lắp ráp

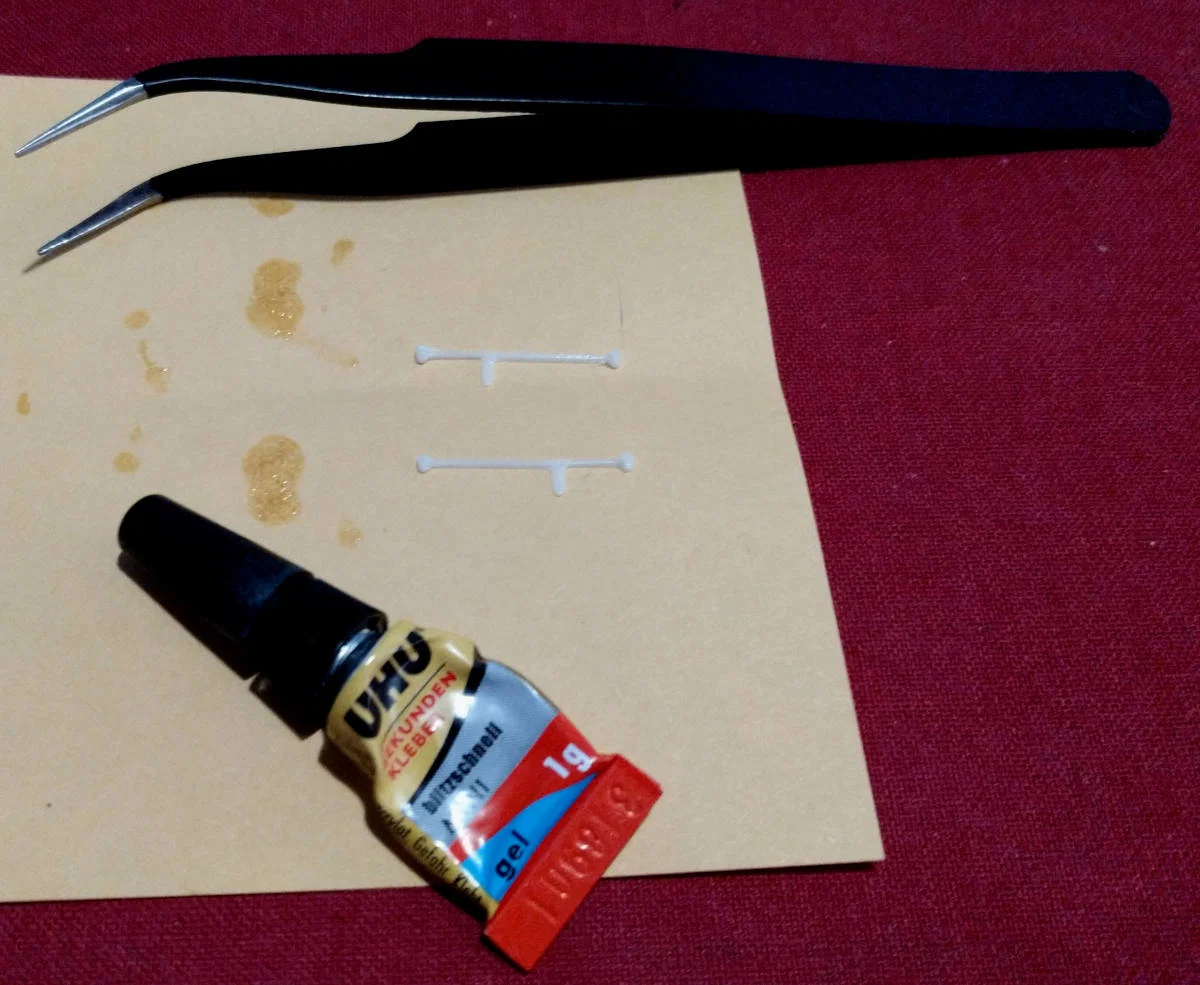

Bạn nhỏ một giọt keo dán sắt lên một tờ giấy, sau đó dùng nhíp cẩn thận chấm phần mặt phẳng của thanh khóa vào giọt keo (chỉ chấm phần đầu thanh) rồi đặt chúng lên cửa container (phía có hoa văn nổi bật hơn) - có một khoảng trống được thiết kế để khớp với tay cầm. Xem hình ảnh phía trên để biết chi tiết.
