Hộp Đấu Nối Điện Cho WAGO 222-415

Lưu ý quan trọng!

Các quy định về lắp đặt điện và thiết bị điện có thể khác nhau tùy theo từng quốc gia, vui lòng đảm bảo bạn tuân thủ đúng các quy định tại địa phương của mình.

Thiết kế này được tạo ra để dùng với dây điện có phích cắm, dùng để gắn dưới gầm bàn hoặc các vị trí tương tự cho các thiết bị tiêu thụ ít điện năng. Nó không dành cho việc lắp đặt cố định vào hệ thống điện âm tường của nhà ở, và không dùng cho các thiết bị công suất lớn như máy hút bụi.

Luôn ngắt điện trước khi thao tác nối hoặc tháo dây.

Hãy tự tìm hiểu kỹ về thông số kỹ thuật do WAGO cung cấp, như chiều dài tuốt dây là 11mm (xem hướng dẫn bên trong nắp hộp), định mức dòng điện và tiết diện dây phù hợp.

Loại nhựa in khuyến nghị là Prusament PETG V0 (hoặc loại tương đương) vì nó có đặc tính chống cháy và đạt chứng nhận UL.

Nếu bạn lo ngại về vấn đề an toàn hoặc tính pháp lý, vui lòng không in sản phẩm này.

Mô tả

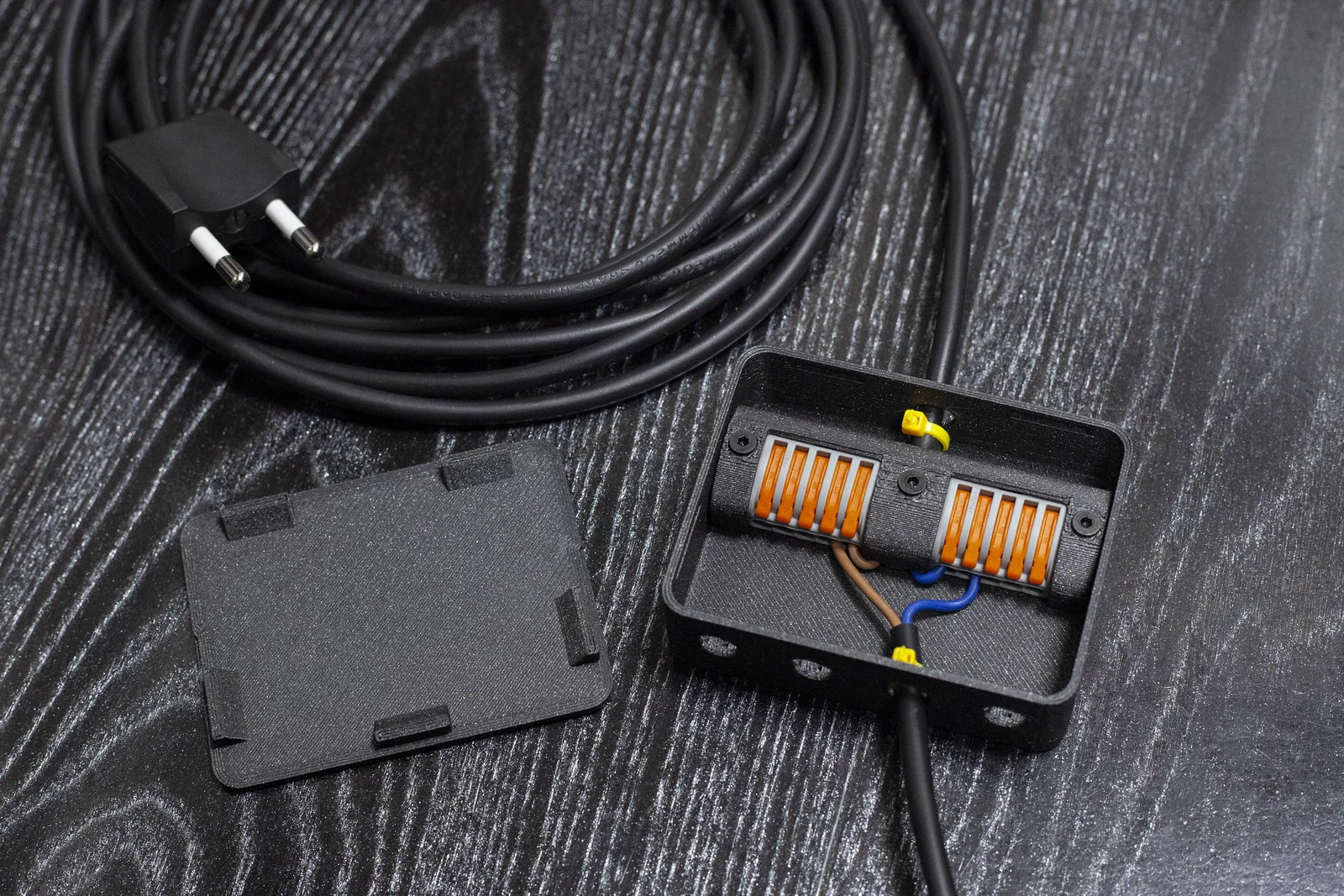

Đây là giải pháp thay thế cho ổ cắm điện thông thường, dùng dưới gầm bàn chẳng hạn. Nó đóng vai trò như một ổ cắm chia 4, nhưng bạn cần cắt bỏ phích cắm ở đầu dây. Thiết kế này nhỏ gọn hơn nhiều so với các loại ổ cắm chia 4 cồng kềnh.

Hộp có 4 lỗ bắt vít để gắn lên bề mặt, bạn cũng có thể dùng băng dính hai mặt loại tốt nếu không muốn khoan lỗ.

Mô tả tệp / Các phiên bản

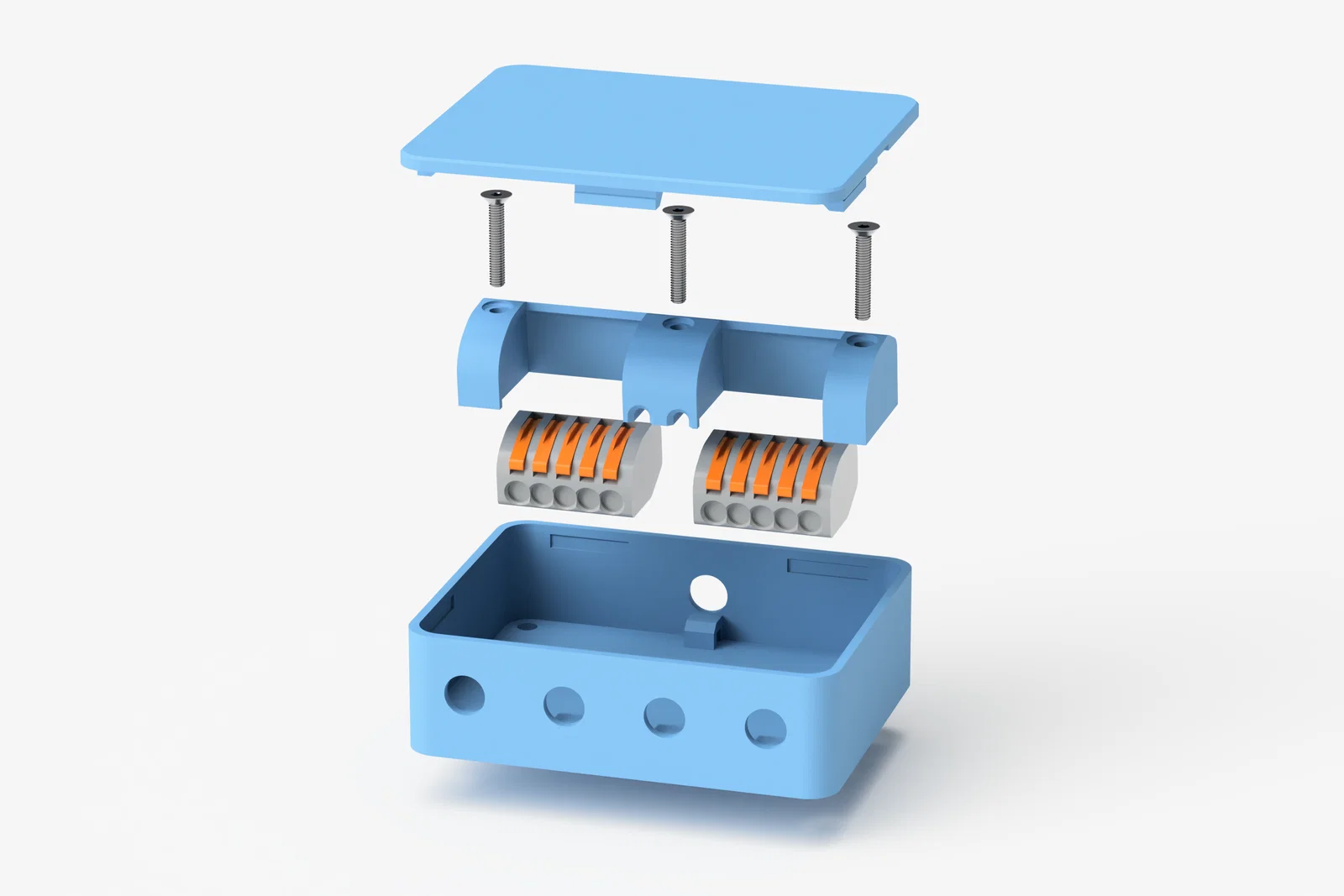

Bạn sẽ cần in các phần Box, Lid (nắp) và Clamp (kẹp dây). Hộp có hai phiên bản:

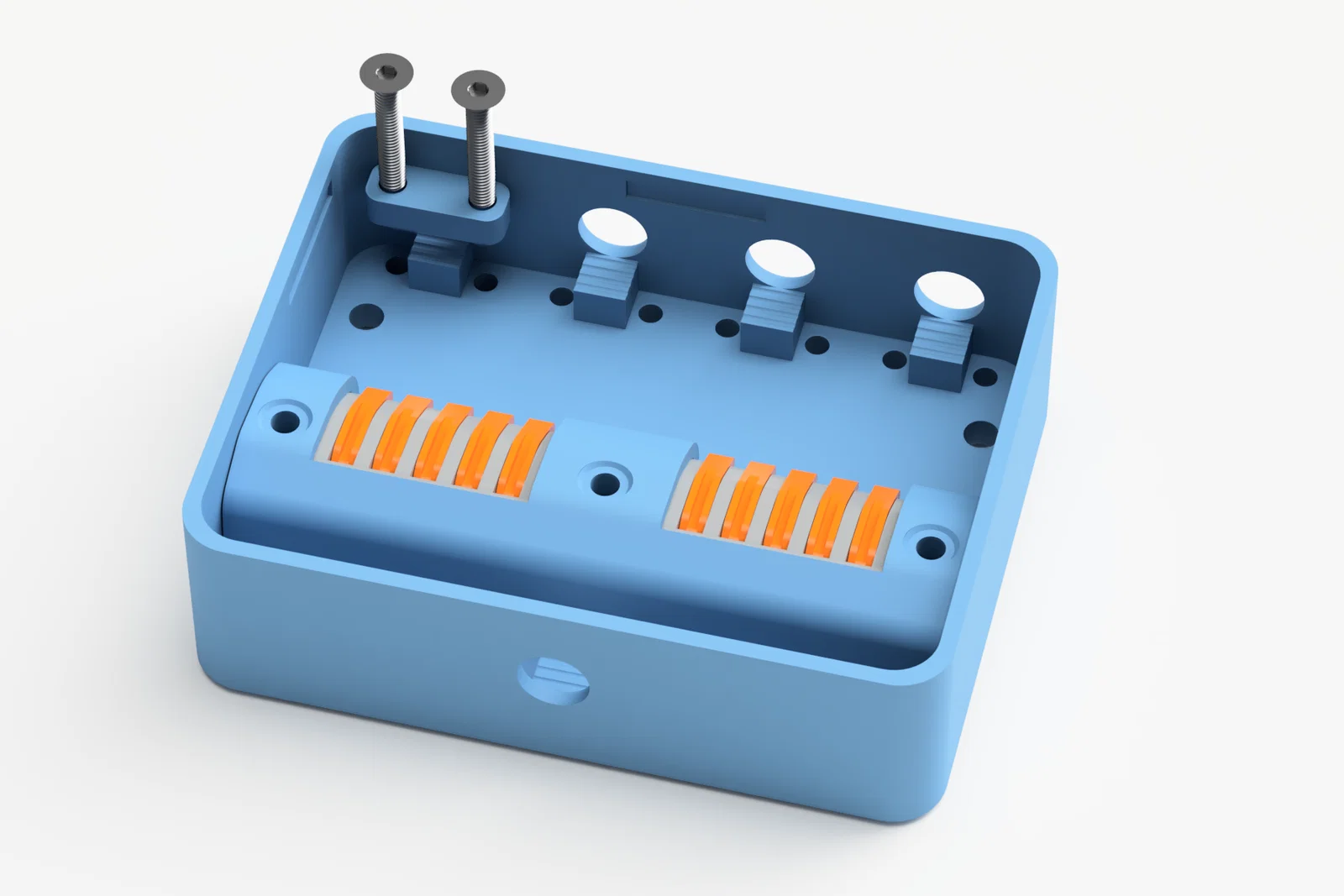

• _ForClamps: in 5 cái CableClamps để giữ dây.
• _ForZipTies: sử dụng 5 dây thít nhựa để cố định dây.

Linh kiện cần thiết

2x WAGO 222-415. Loại này dùng được cho dây 12-24 AWG (0.08-2.5 mm²), cả dây đơn và dây nhiều sợi, chịu tải 400V / 32A.

3x ốc M3x18mm, ưu tiên loại đầu bằng (cần thêm ốc M3 nếu dùng phiên bản CableClamps).

Cài đặt in

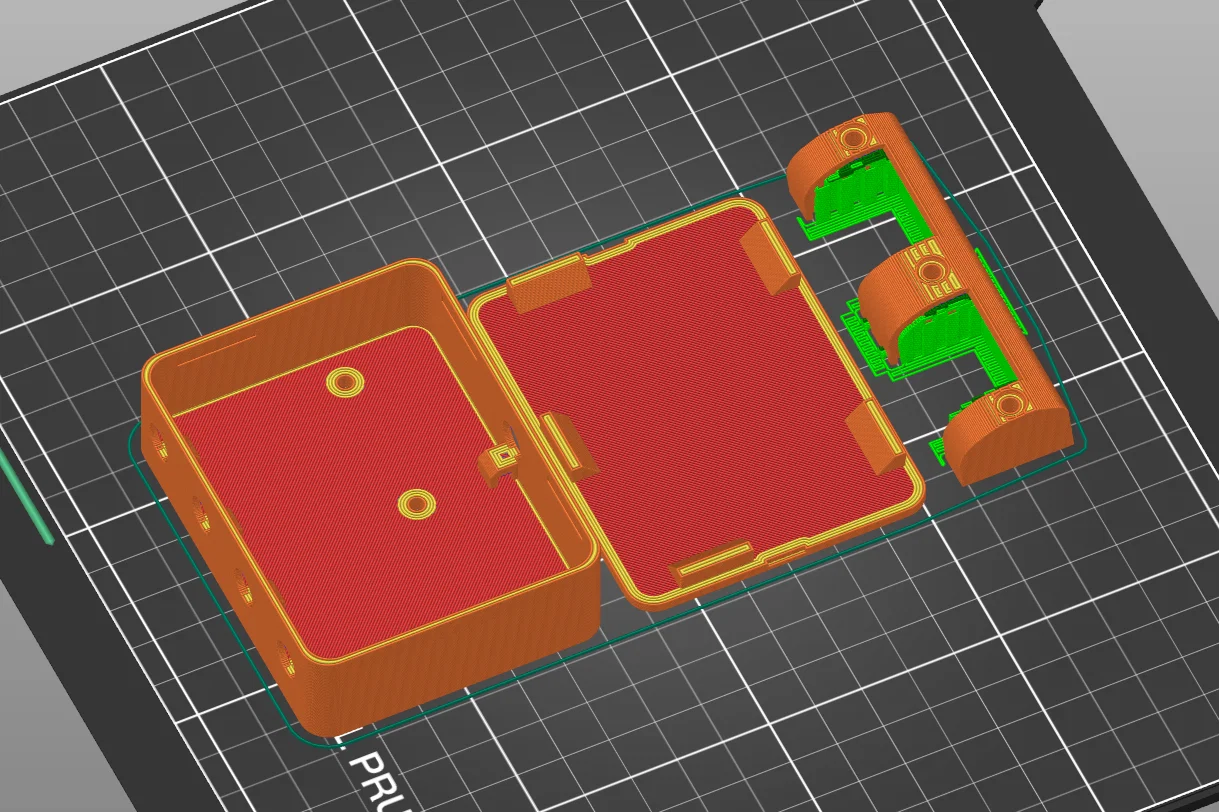

In như hướng dẫn trên hình ảnh slicer, chỉ cần hỗ trợ (support) cho phần Clamp.

Tôi đã in bằng nhựa PLA với nozzle 0.60mm, chiều cao lớp in 0.20mm, 4 vách (walls) và 10% mật độ lấp đầy (infill) dạng rectilinear.

Tệp STEP

Bao gồm tệp STEP nếu bạn muốn chỉnh sửa thiết kế.

Vấn đề hoặc phản hồi?

Nếu gặp bất kỳ khó khăn nào với thiết kế, hoặc có câu hỏi, cứ thoải mái liên hệ với tôi. Nhưng xin lưu ý, nếu bạn muốn một mô hình hoàn toàn khác chứ không phải là bản cải tiến nhỏ, thì hãy thử tự thiết kế nhé.
