Hộp Đấu Nối Điện v2 WAGO 221-415

Lưu ý quan trọng!

Các quy định về lắp đặt và thiết bị điện có sự khác biệt rất lớn giữa các quốc gia, bạn vui lòng đảm bảo mình tuân thủ đúng mọi quy định tại địa phương.

Thiết kế này được tạo ra để sử dụng với dây cáp cắm vào ổ điện, lắp dưới gầm bàn chẳng hạn, nhằm cấp nguồn cho các thiết bị tiêu thụ điện năng thấp. Nó không dành cho việc lắp đặt cố định vào hệ thống điện trong nhà hay dùng cho các thiết bị công suất lớn như máy hút bụi.

Luôn ngắt nguồn điện khi thêm hoặc tháo dây.

Bạn hãy tìm hiểu kỹ thông số từ WAGO, chẳng hạn như chiều dài tuốt vỏ dây chuẩn 11mm (xem hướng dẫn ở mặt trong nắp), định mức dòng điện và cỡ dây phù hợp.

Khuyên dùng loại nhựa in Prusament PETG V0 (hoặc tương đương) vì khả năng chống cháy và đạt chứng nhận UL.

Nếu bạn còn băn khoăn về vấn đề an toàn hoặc tính pháp lý, vui lòng không in sản phẩm này.

Mô tả

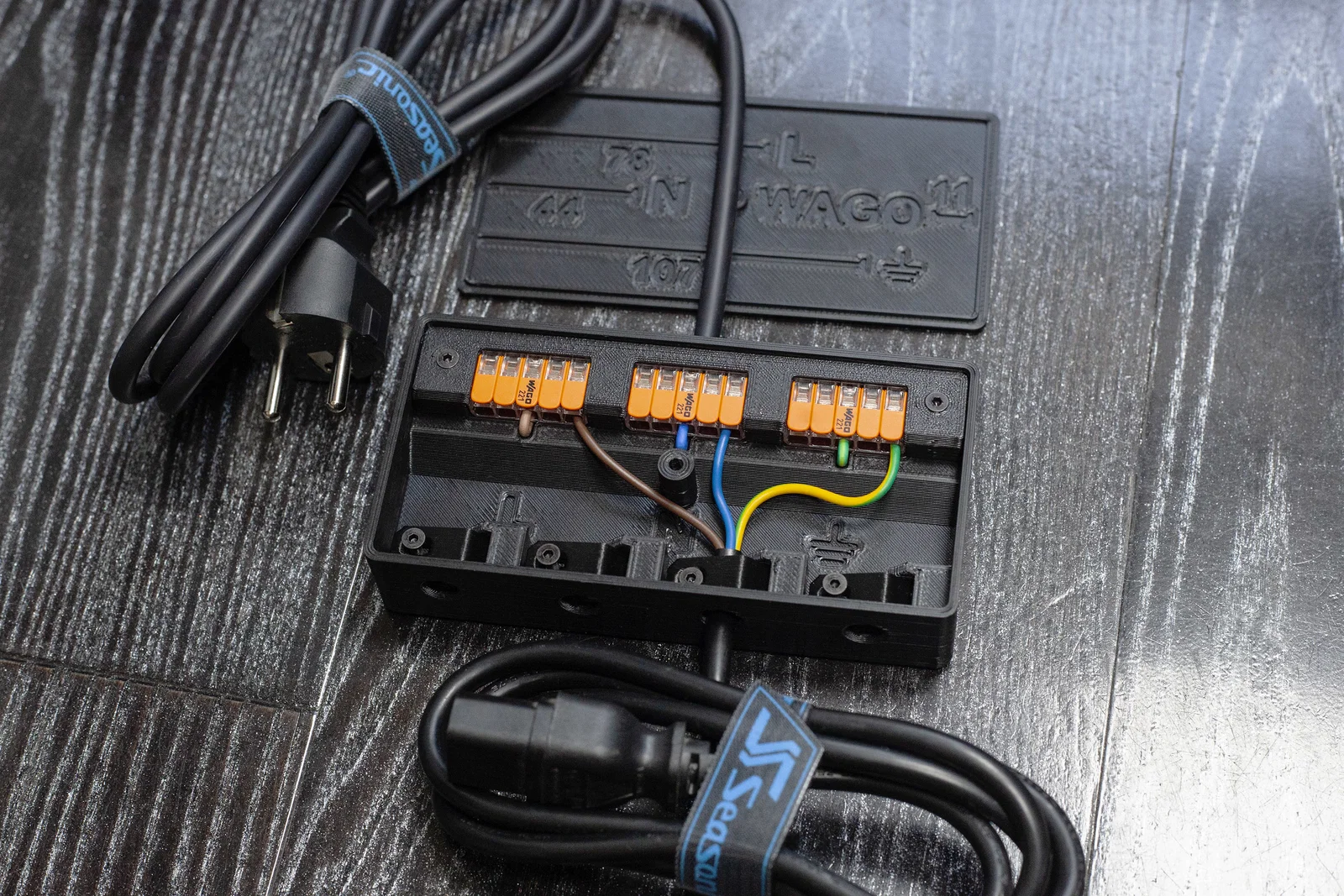

Đây là giải pháp thay thế ổ cắm điện, thích hợp gắn dưới bàn làm việc hoặc sau tivi nơi bạn cần cấp nguồn cho nhiều thiết bị cố định. Về cơ bản, nó thay thế cho ổ cắm nối dài 4 lỗ nhưng yêu cầu bạn phải cắt bỏ phích cắm ở đầu dây.

Tương thích với WAGO 221-415, 221-425 và 221-485.

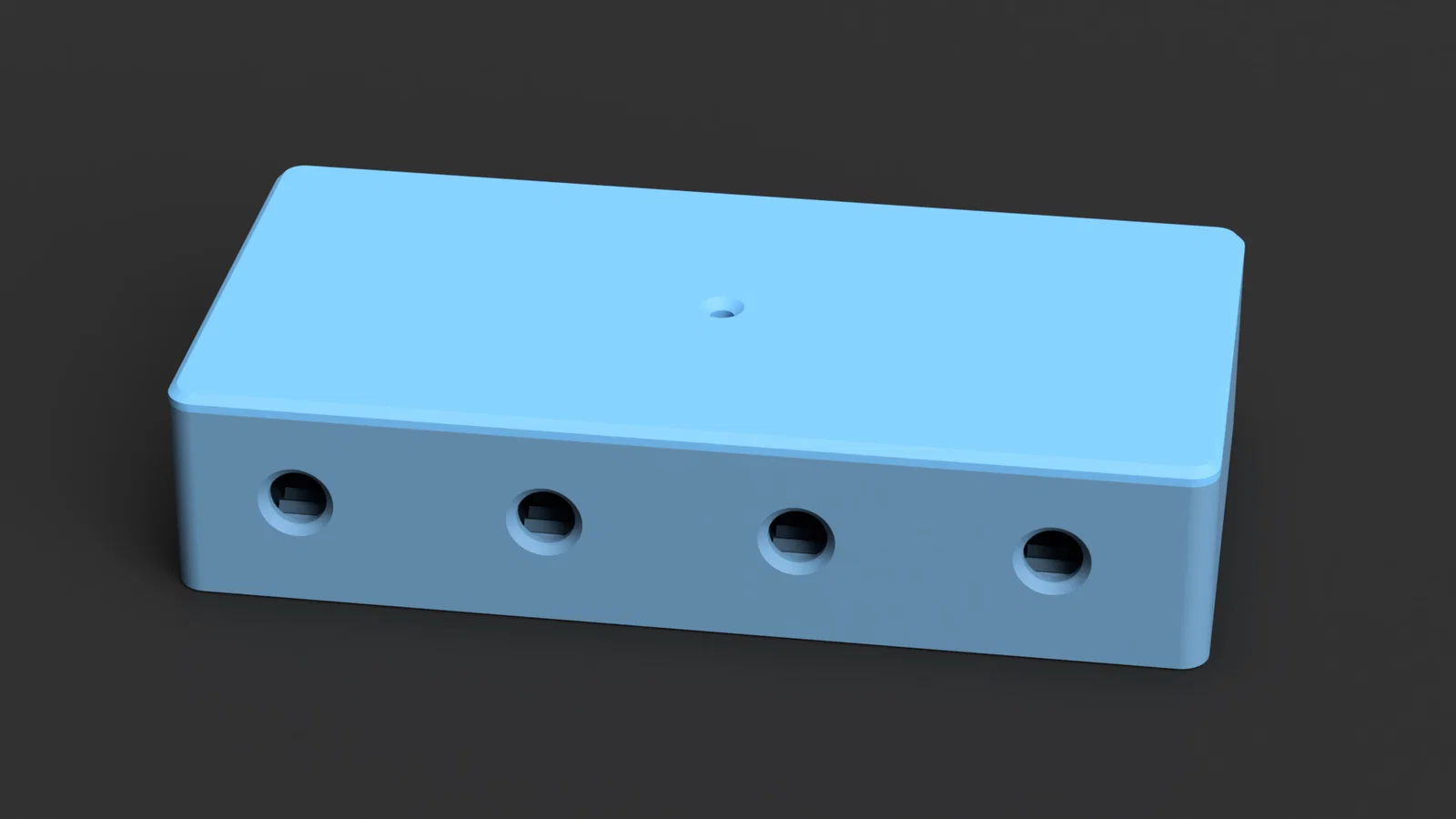

Hộp có 2 lỗ bắt vít để cố định vào bề mặt, hoặc bạn có thể dùng băng dính hai mặt loại tốt nếu không muốn khoan lỗ.

Khả năng tương thích cáp

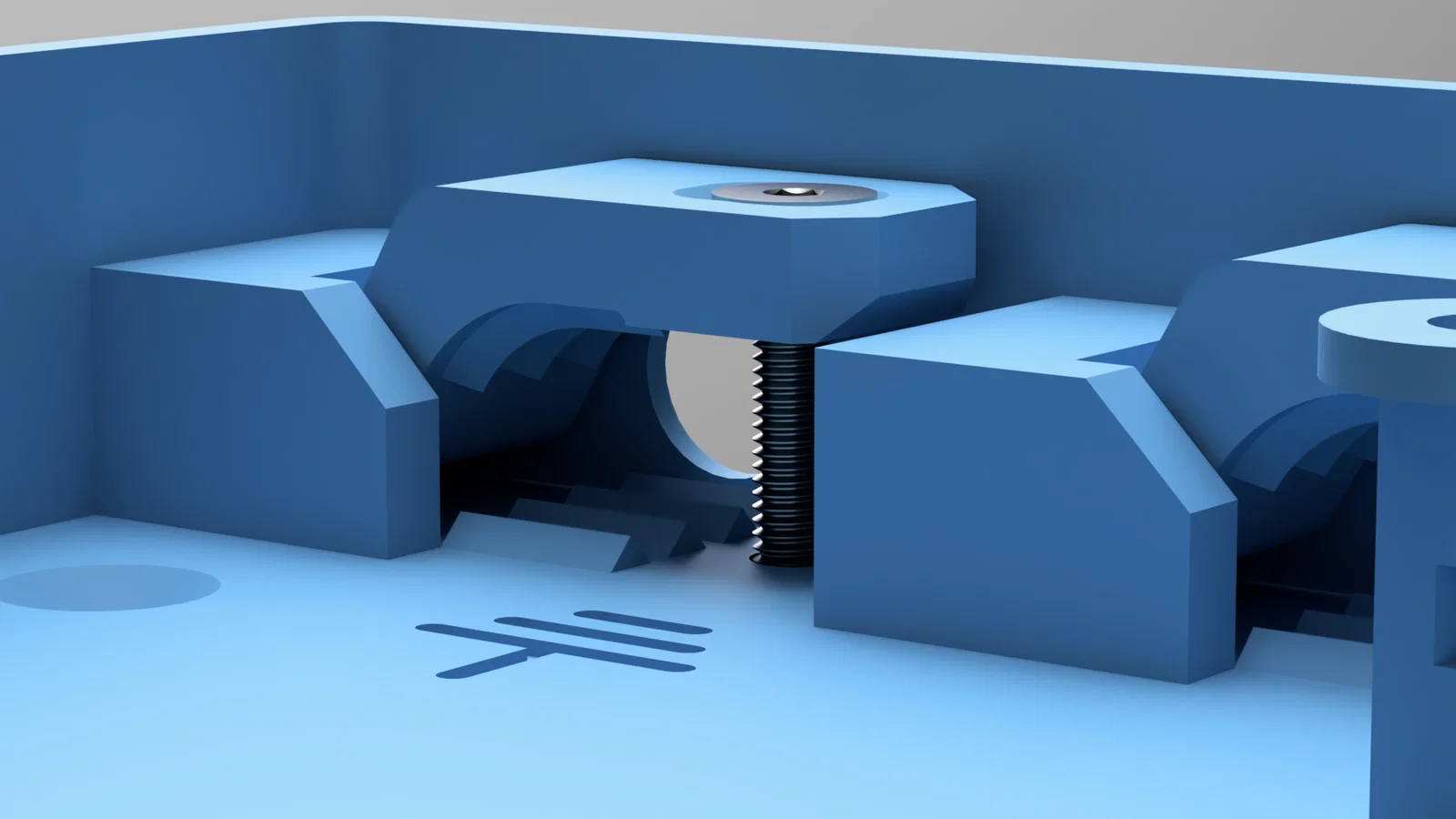

Kẹp cáp được thiết kế cho dây có đường kính từ Ø5 đến 8mm. Dây mỏng hơn có thể không được giữ chặt. Hãy đảm bảo siết chặt các kẹp.

Mô tả tệp in

Bạn cần in mỗi tệp một cái, ngoại trừ tệp EWBv2-OutClamp.stl cần in 4 cái.

EWBv2-ClampTest.stl dùng để thử độ bền của kẹp mà không cần in toàn bộ, cần 2 ốc M3 (15mm trở lên) và 1 đai ốc M3.

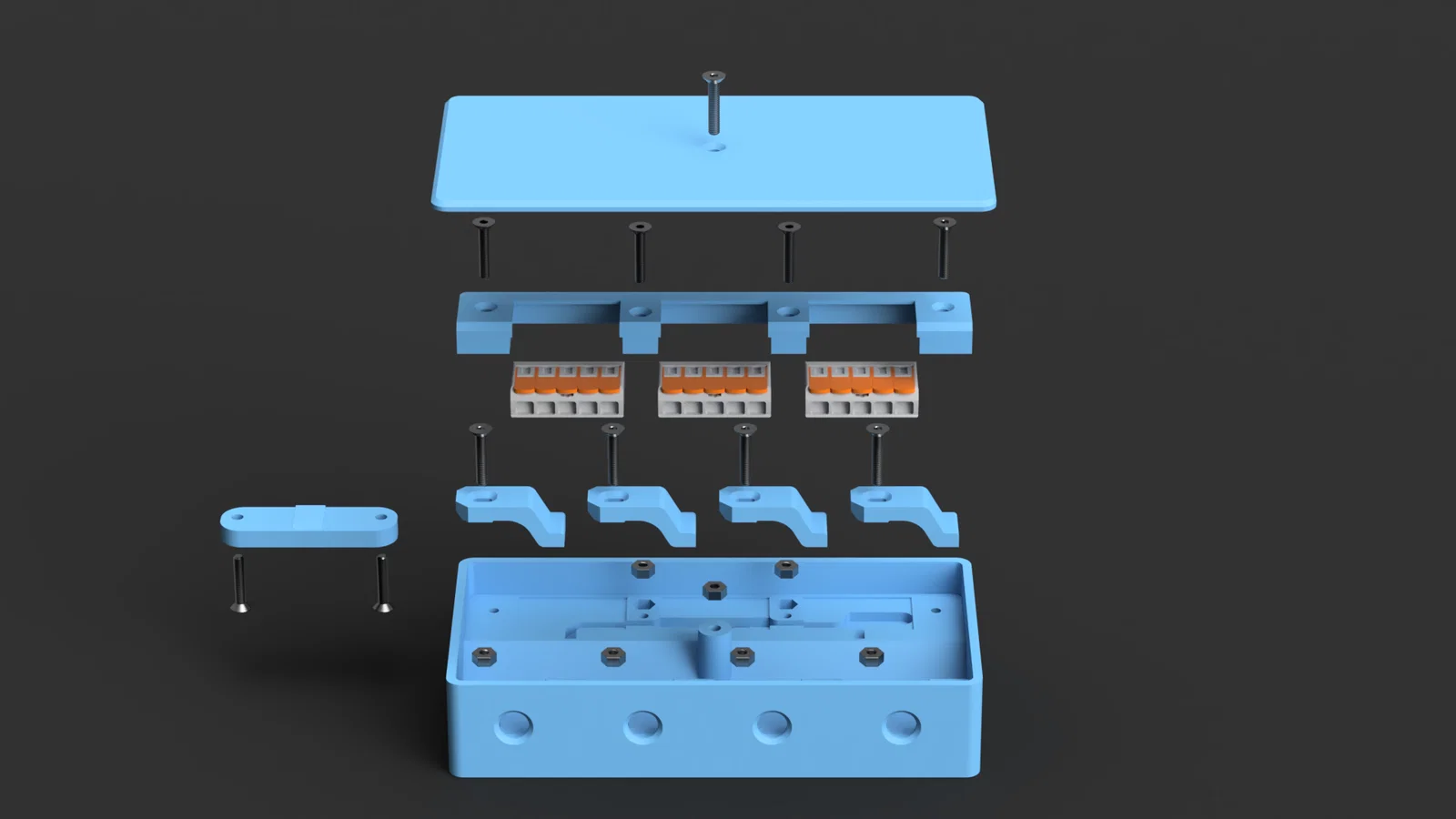

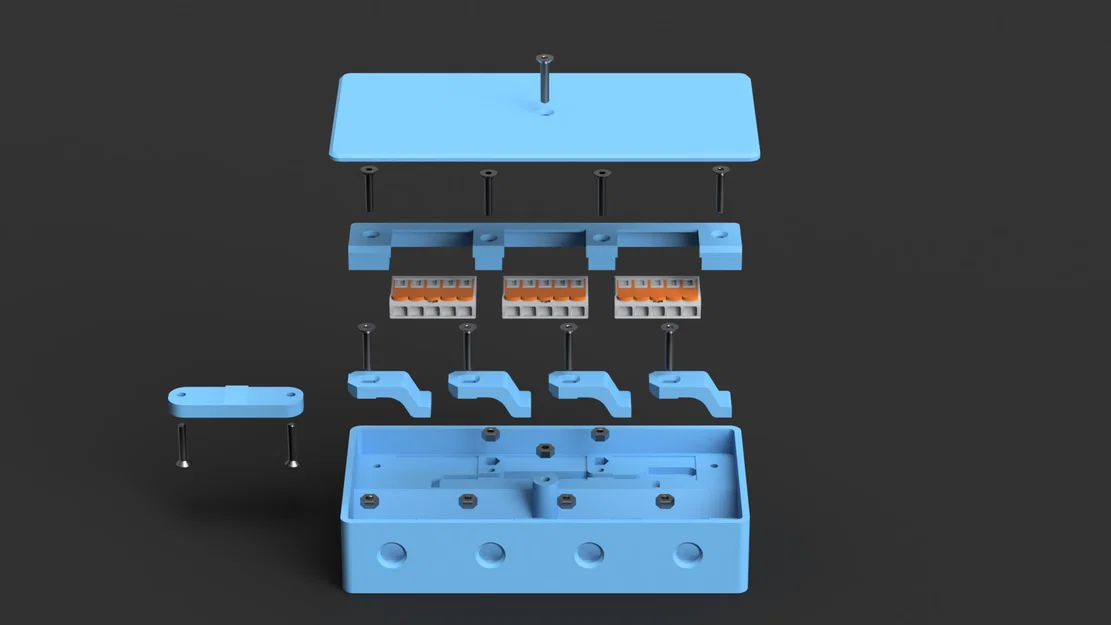

Linh kiện cần thiết và lắp ráp

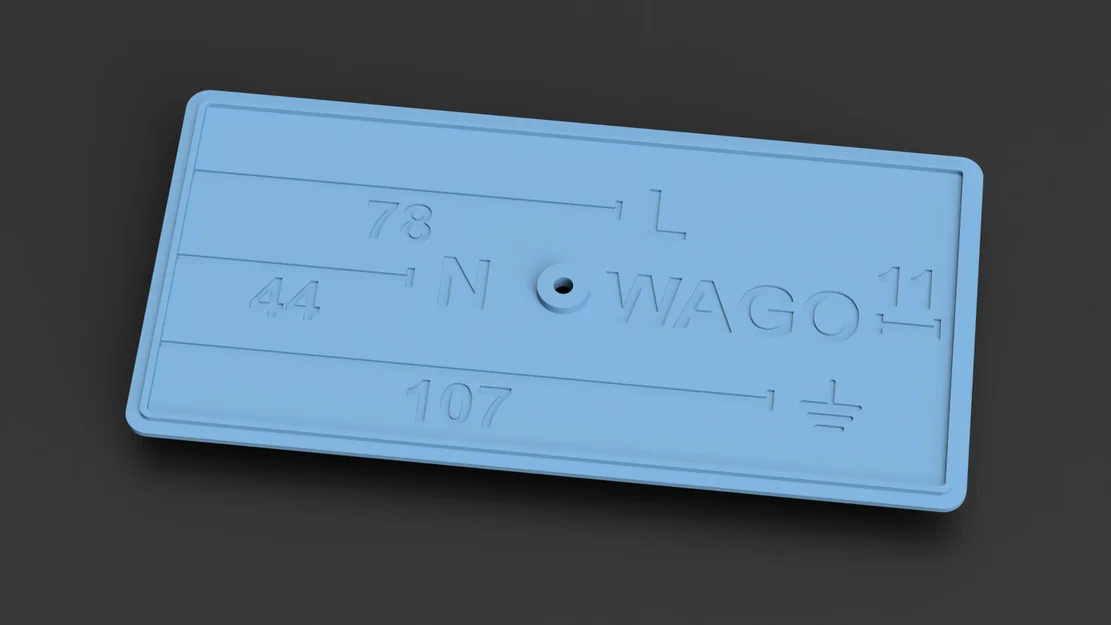

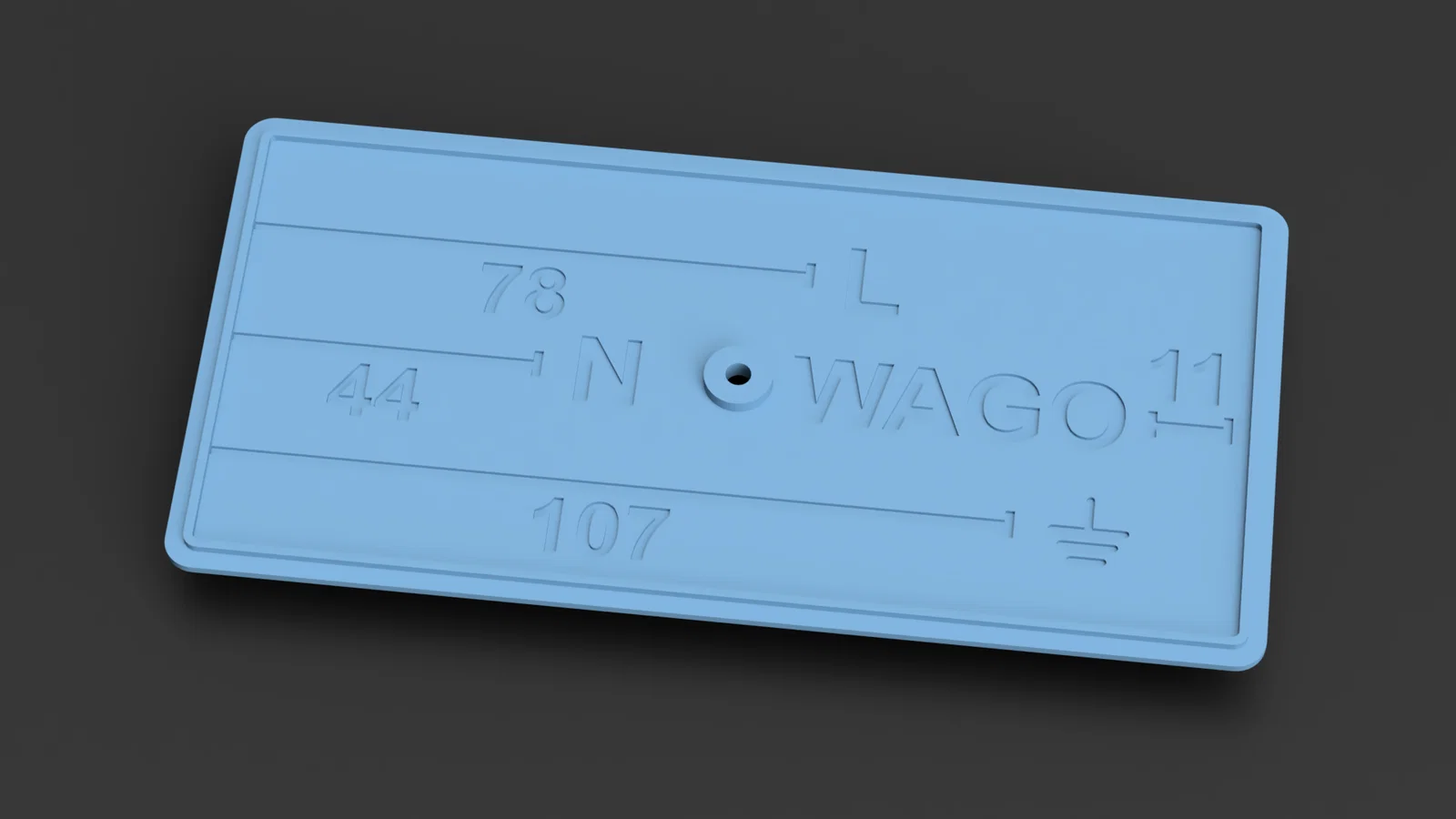

Sử dụng thước đo ở mặt trong nắp để cắt dây đầu vào đúng độ dài. Tuốt dây chính theo độ dài dây tiếp địa (ground). Các con số chỉ độ dài tính bằng mm.

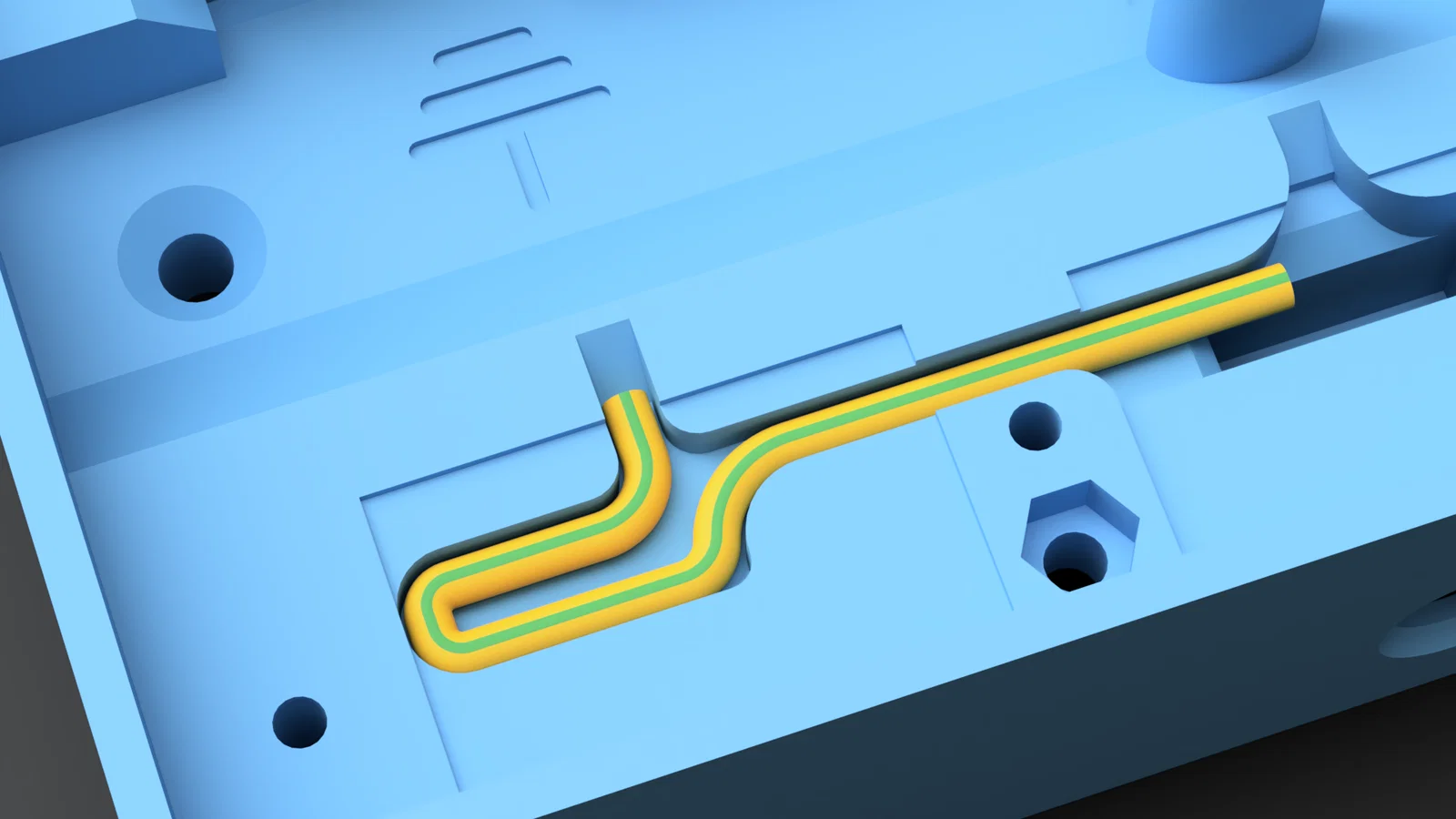

Đối với dây đầu ra, nên để dây tiếp địa dài hơn hai dây còn lại để đảm bảo an toàn nếu xảy ra sự cố.

3x WAGO 221-4X5. Tương thích dây 12-24 AWG (0.08-2.5 mm²), cả loại dây cứng và dây mềm, chịu tải tới 400V / 32A.

11x ốc vít đầu âm M3 (15 hoặc 16mm là lý tưởng).

7x đai ốc M3. 5 cái chèn trong quá trình in, 2 cái còn lại chèn trước khi gắn ConnectorClamp.

2x ốc vít để gắn hộp lên bề mặt (đường kính lên tới 4mm).

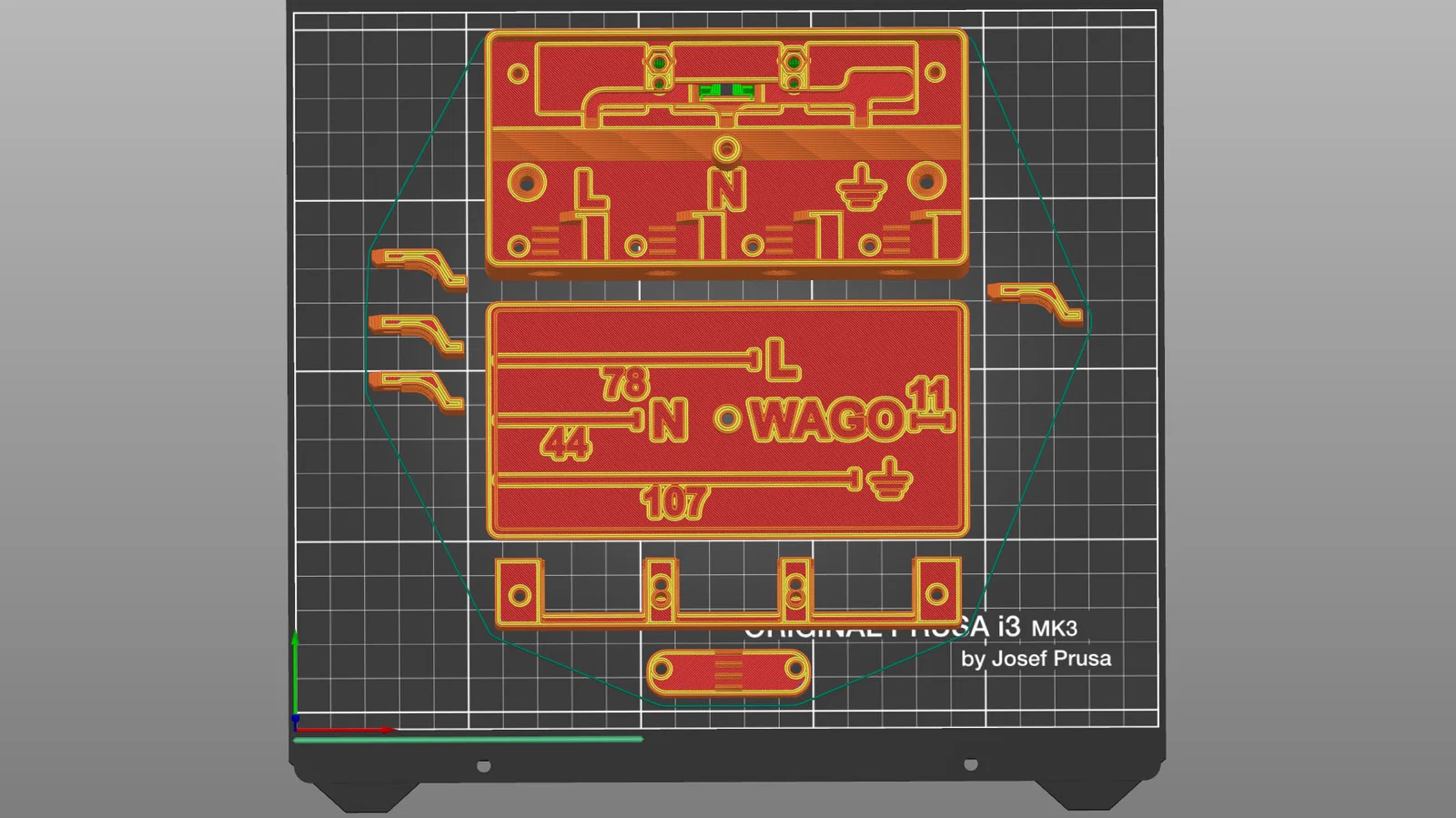

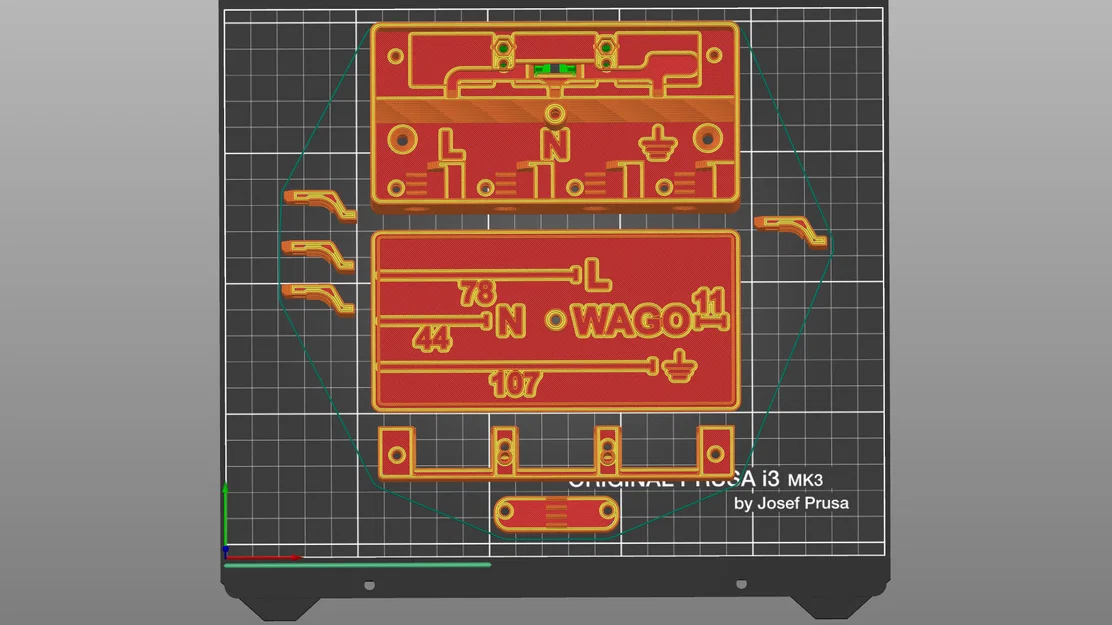

Cài đặt in

Xem chi tiết trong tệp 3MF. In theo hướng dẫn trong slicer, chỉ cần support cho một phần nhỏ của hộp.

Tôi in bằng Prusament PETG V0, nozzle 0.60mm, layer 0.30mm, 3 vách (walls), infill 100% cho các loại kẹp, infill 5% cho hộp và 0% cho các phần còn lại.

Tạm dừng in ở độ cao 7.70mm để chèn 4 đai ốc và ở 18.50mm để chèn 1 đai ốc cho nắp (áp dụng cho layer 0.30mm).

Tệp STEP

Bao gồm tệp STEP nếu bạn muốn tùy chỉnh thiết kế.

Vấn đề hoặc phản hồi?

Nếu gặp khó khăn hay có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với tôi. Tuy nhiên, nếu bạn muốn một thiết kế hoàn toàn khác chứ không phải bản cải tiến nhỏ, hãy cân nhắc tự thiết kế nhé.
