Ốp lưng và giá đỡ màn hình BTT HDMI7 v1.2 cho Sovol SV08
Giải pháp lắp đặt màn hình BTT HDMI7 v1.2 cho máy in 3D Sovol SV08 tận dụng vị trí gắn màn hình gốc. Thiết kế gồm 2 phần chắc chắn, đi kèm hướng dẫn chi tiết về phần cứng và cách in hỗ trợ người dùng tự lắp ráp dễ dàng.
Mô tả

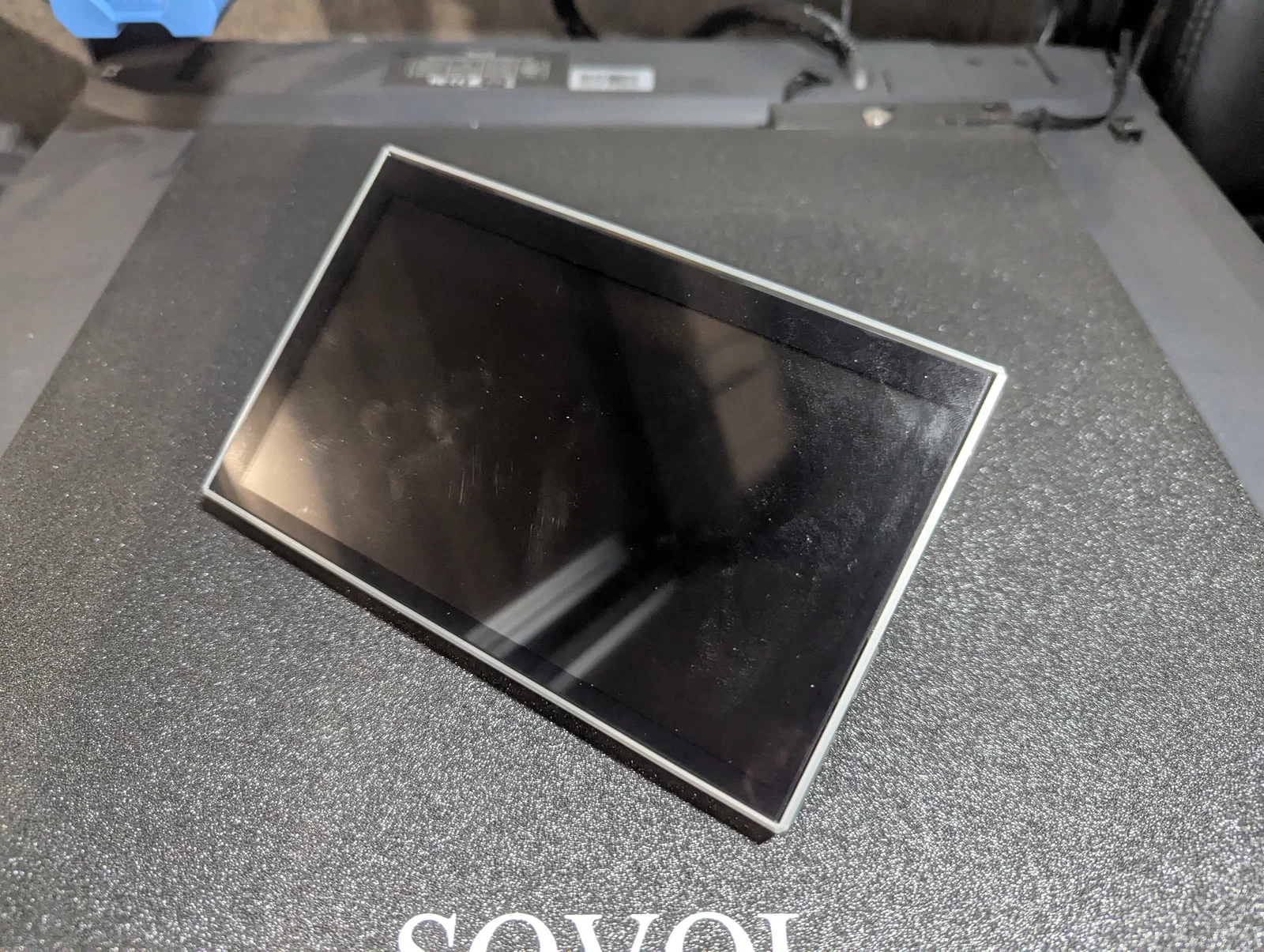

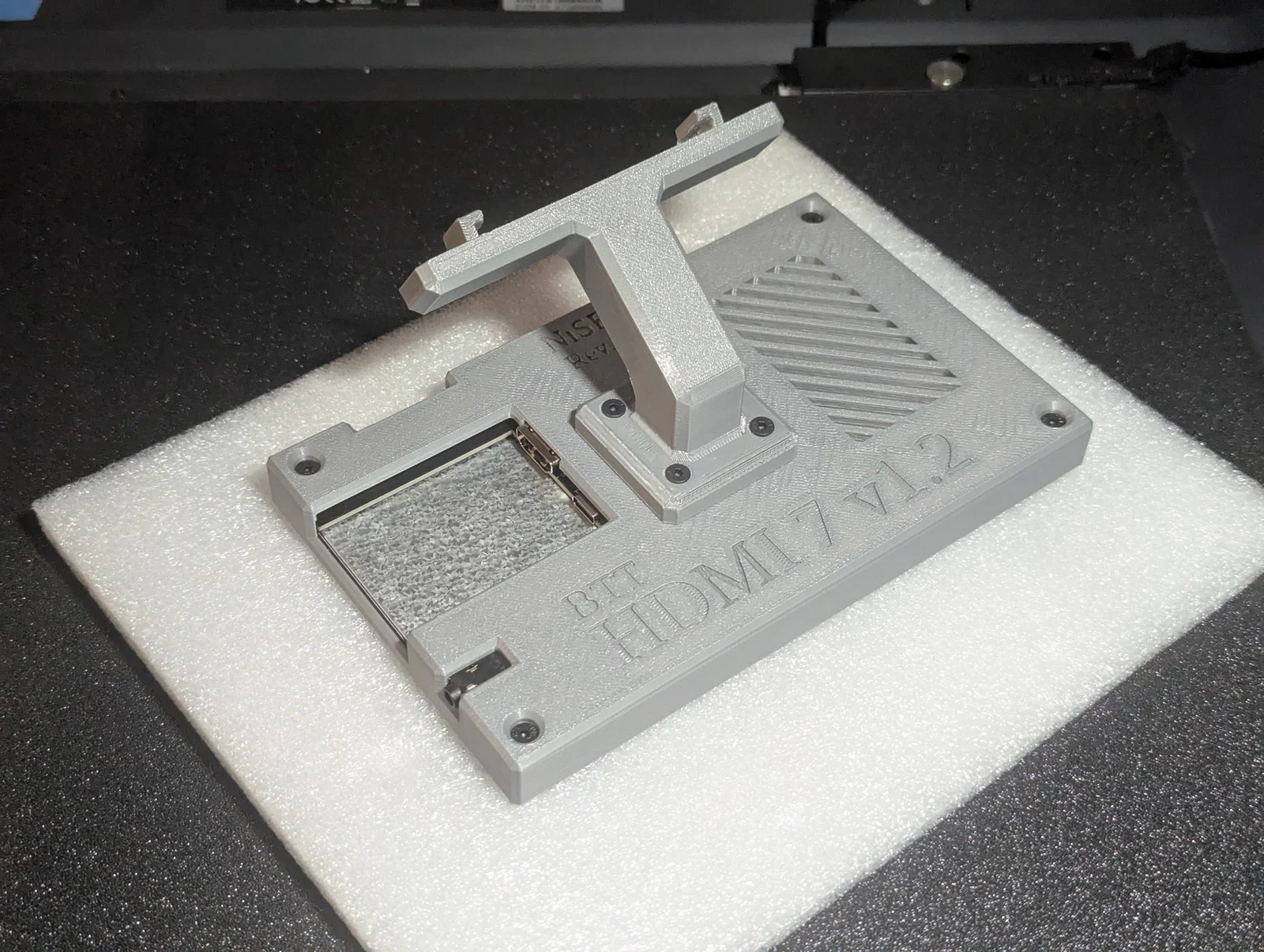

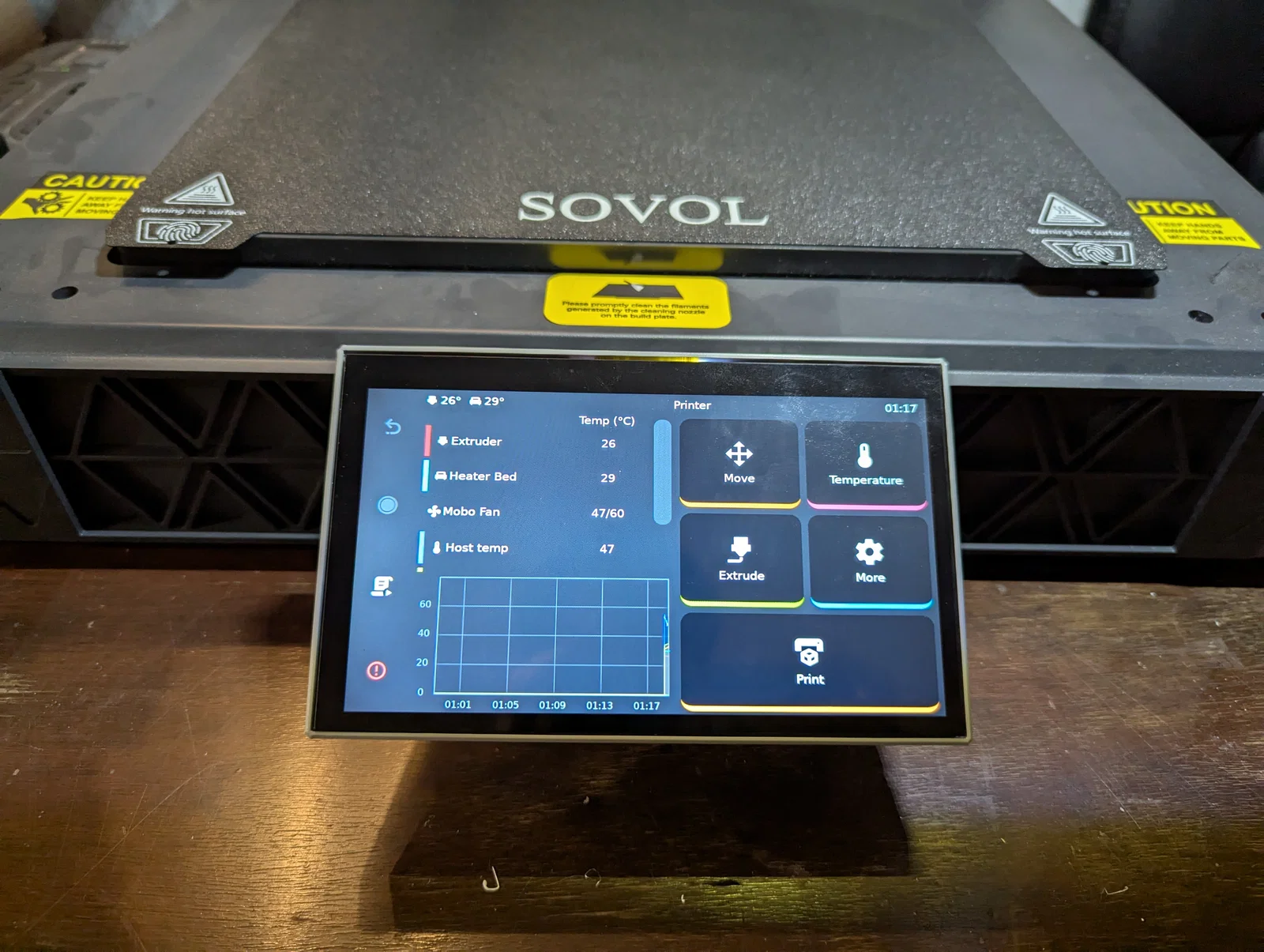

Đây là mẫu ốp lưng và giá đỡ đơn giản để lắp màn hình BTT HDMI7 v1.2 lên máy in Sovol SV08. Giá đỡ sử dụng các ngàm giống như vị trí lắp màn hình zin. Lưu ý là nó có khả năng sẽ cản trở cửa tủ nếu bạn có lắp bộ enclosure (vì mình không có bộ enclosure nên không rõ lắm), có thể bạn sẽ cần thiết kế lại giá đỡ hạ thấp màn hình xuống để tránh cản cửa. Sản phẩm được in thành hai phần và bắt vít lại với nhau. Phần giá đỡ có thể sẽ hơi chật tùy vào độ tinh chỉnh máy in của bạn, nếu bị chật thì cứ dùng dũa kim loại mài nhẹ các mặt bên trong là được. Mình thiết kế cho khít để tránh bị rung lắc. Thiết kế chia làm hai phần giúp bạn dễ dàng tự tùy chỉnh giá đỡ theo nhu cầu riêng.
Phần cứng cần thiết:
4x ốc M3x8 (đầu bằng/countersunk) 4x ốc M3x12 (đầu bằng/countersunk) 4x tán nhiệt (heat inserts) M3x4x4.2 với đường kính ngoài bắt đầu khoảng 3.85mm
Hướng dẫn in:

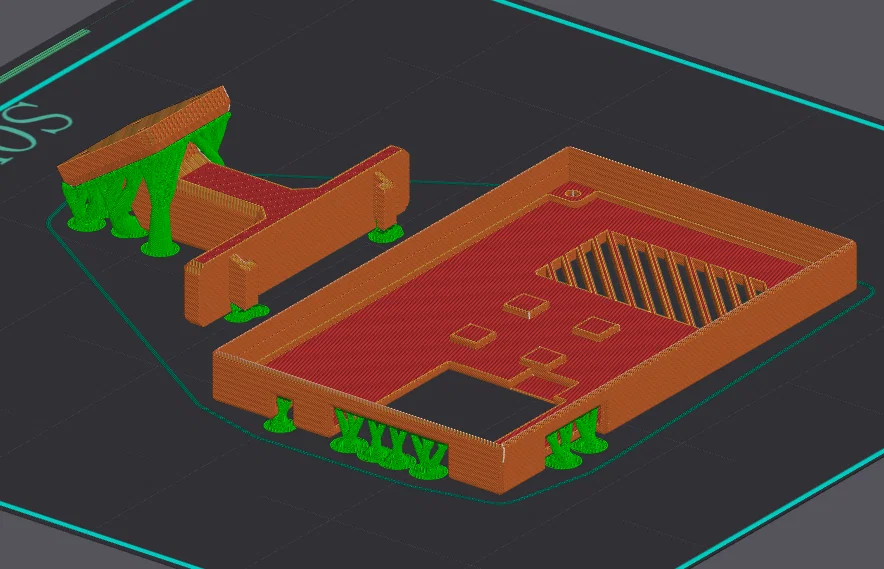

Xem hình để biết hướng in. Cần dùng support cho phần giá đỡ, còn ốp chính thì tùy chọn. Các thiết lập khác không quá quan trọng, bạn cứ dùng thông số in mà máy bạn thường cho kết quả tốt nhất là ổn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
