Cửa cho khung bao (Enclosure) SV08, bản lề và nam châm hít

Tự làm khung bao (enclosure) bằng tấm poly-carbonate là cách cực kỳ tiết kiệm so với việc mua hàng chính hãng. Thiết kế này loại bỏ kiểu bản lề gắn ngoài vốn đòi hỏi phải khoan lỗ lên khung máy. Thay vào đó, bộ bản lề này tận dụng đúng các vị trí bắt ốc có sẵn trên máy, bao gồm cả chỗ gắn nam châm hít cửa. Vì vậy, mình có thiết kế cánh cửa riêng biệt để vừa vặn với các linh kiện này.

Vì mình thích phong cách tối giản nên các linh kiện được thiết kế khá nhỏ gọn và mình đã lược bỏ tay nắm cửa vì cũng không thực sự cần thiết.

Nếu thấy hữu ích, bạn có thể mời mình một ly cà phê chỉ với $1 tại đây: https://www.buymeacoffee.com/FastLaneEngineer. Những sự ủng hộ nhỏ như vậy là động lực rất lớn cho mình đó.

Danh sách linh kiện (BOM):

1. Tấm poly-carbonate dày 3 mm (PC giúp bạn khoan mà không lo bị nứt)
2. Cánh cửa (x2) (thiết kế đối xứng)
3. Các chi tiết bản lề (mỗi loại 1 cái)
4. Giá đỡ nam châm khung máy (x2)
5. Giá đỡ nam châm cửa A (x2)
6. Giá đỡ nam châm cửa B (x2)
7. Ốc vít M3x6 (x28)
8. Heat-set insert M3 dài <6mm (x8)
9. Nam châm 6x2 mm (x8)

Căn chỉnh:

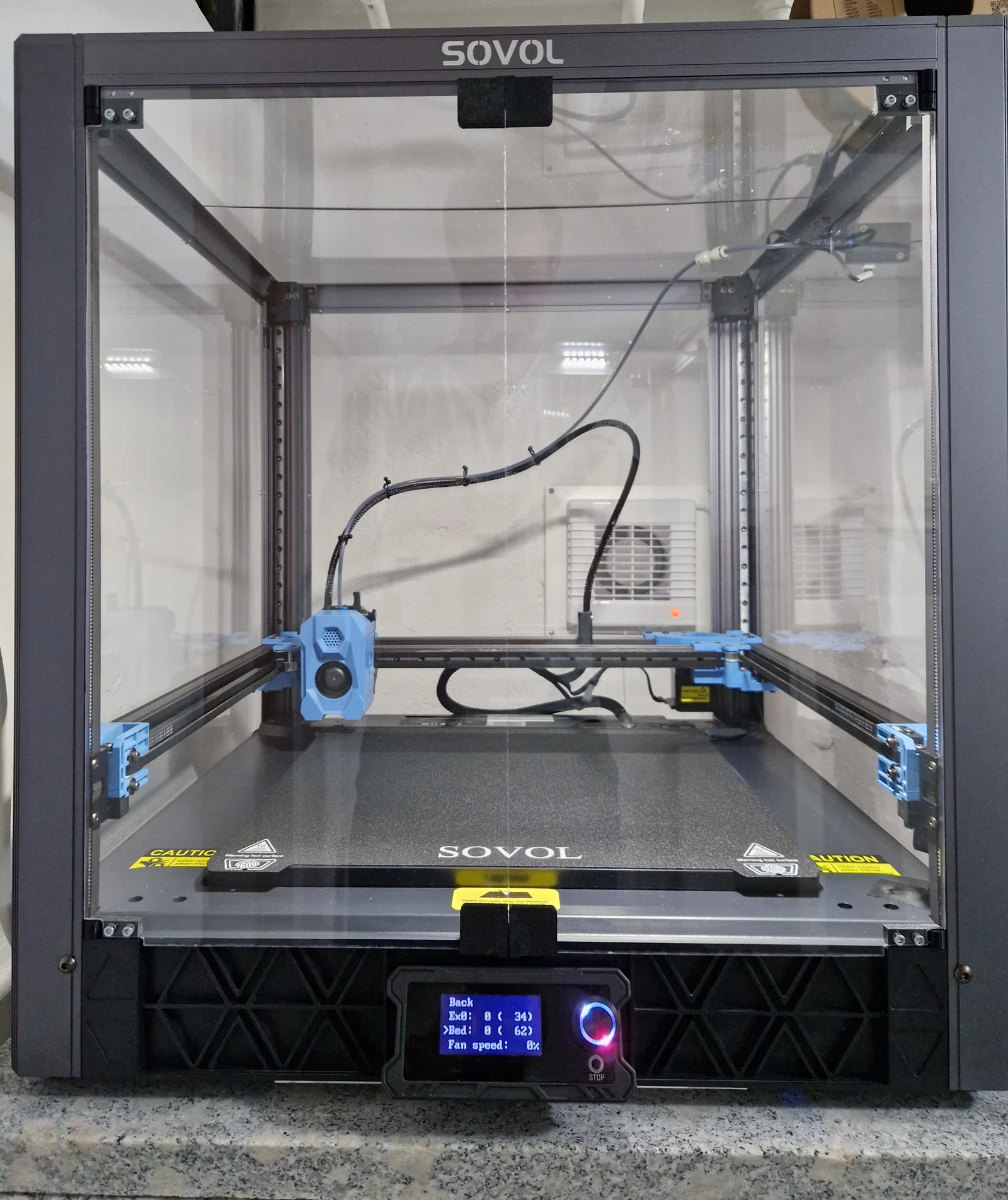

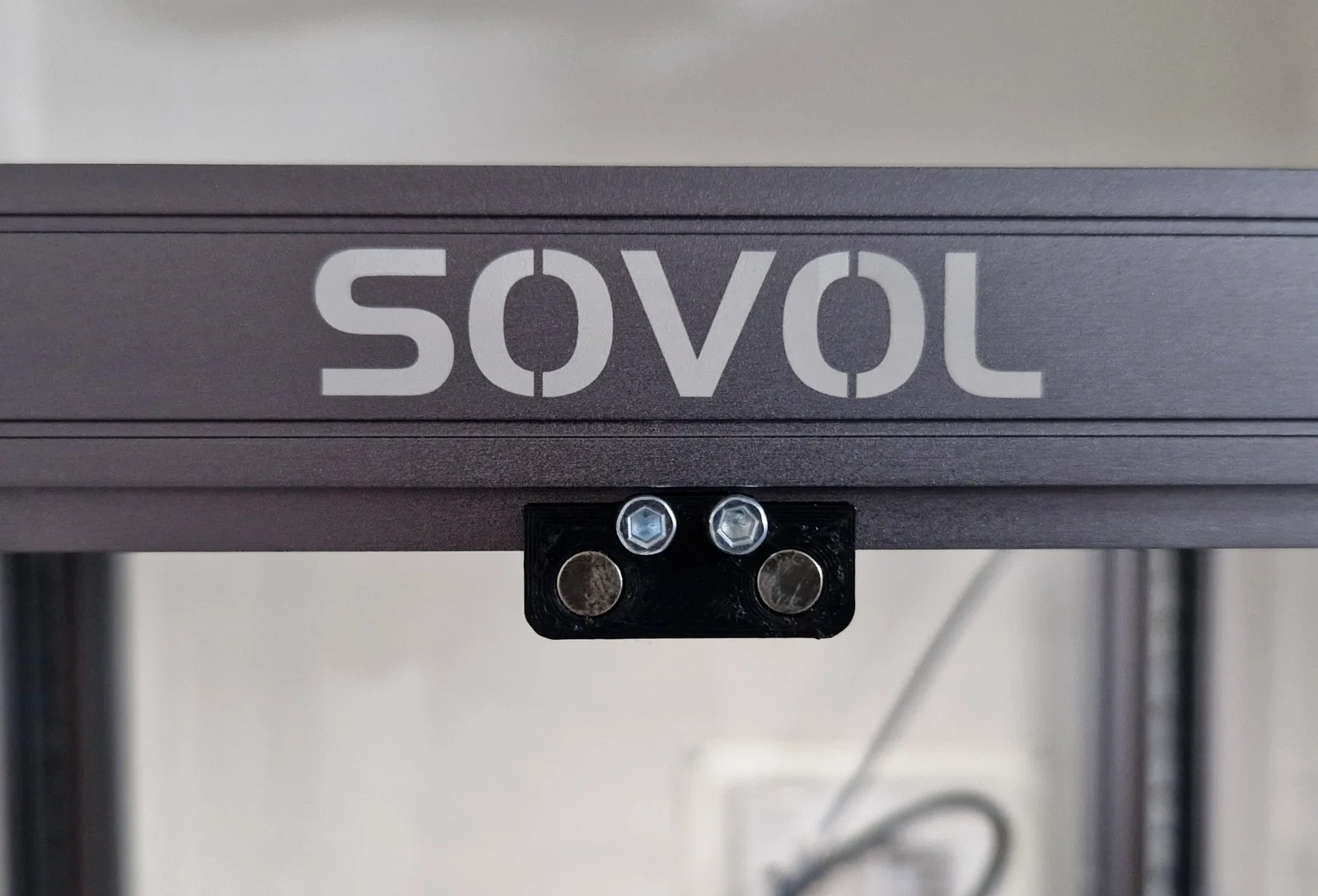

1. Lắp giá đỡ nam châm vào khung máy.
2. Lắp các heat-set insert vào bản lề cửa.
3. Lắp bản lề trên (cả hai bên) vào máy. Có thể cần dùng băng dính để giữ tạm.
4. Lắp bản lề cửa phía dưới vào máy.
5. Đặt tấm cửa vào vị trí. Kiểm tra độ khớp và khoảng hở. Mài hoặc cắt nếu cần.

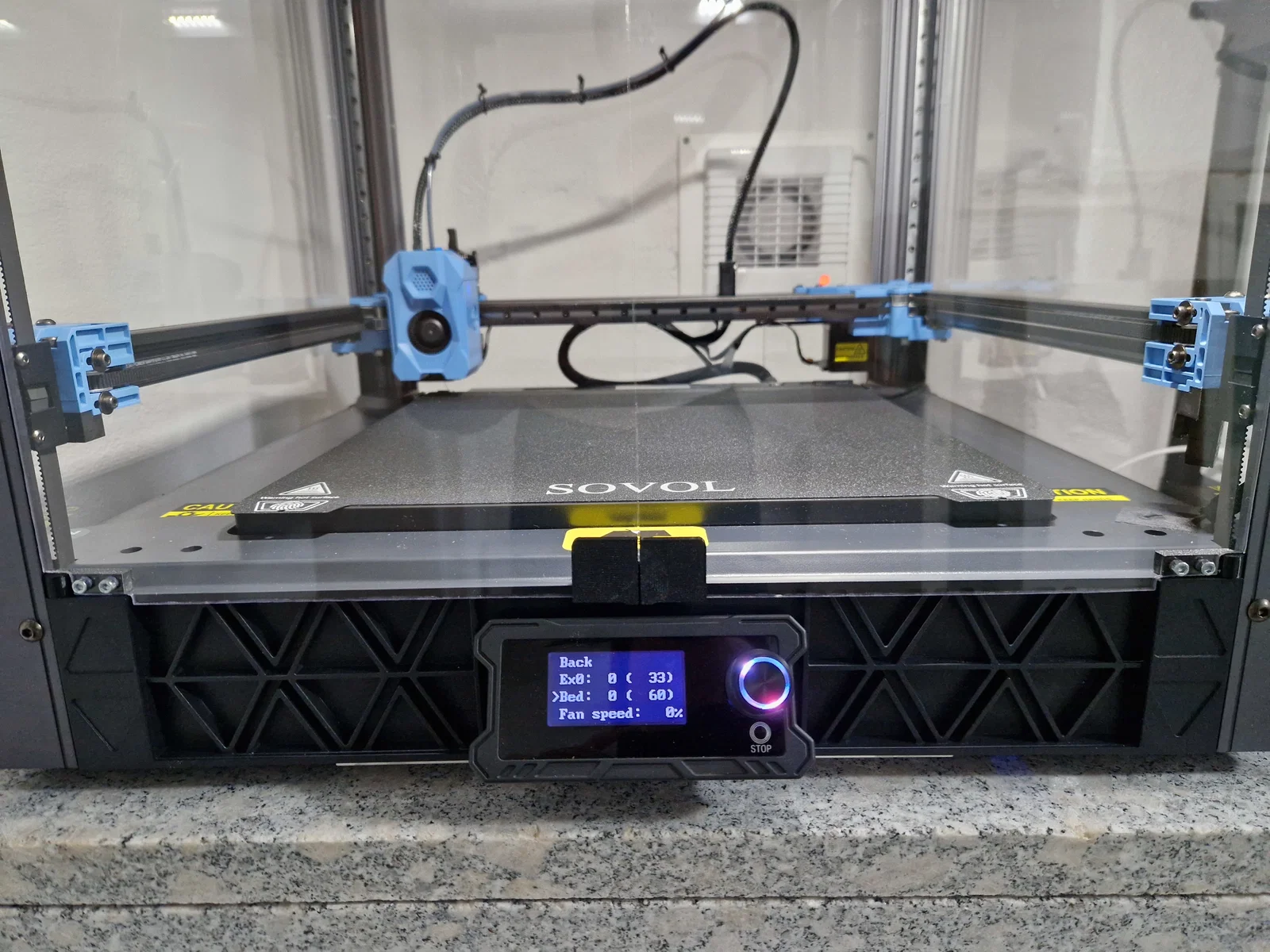

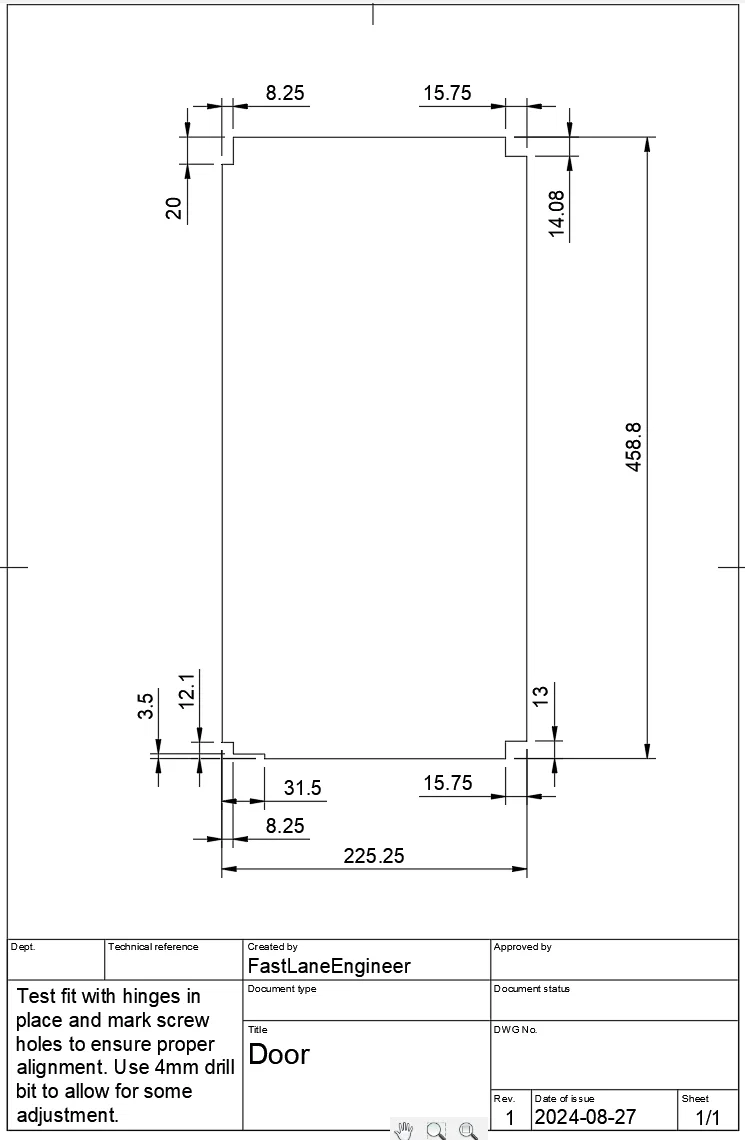

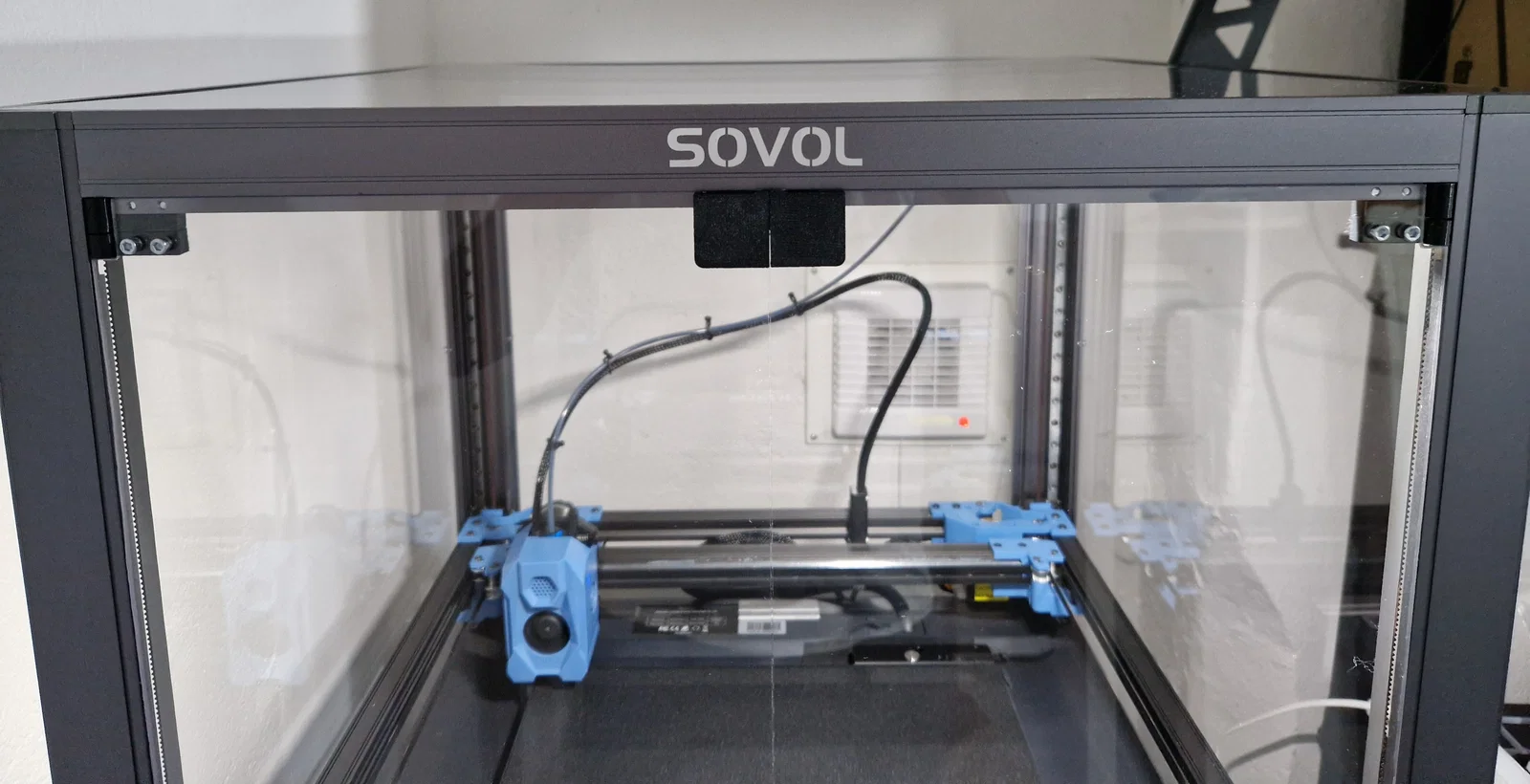

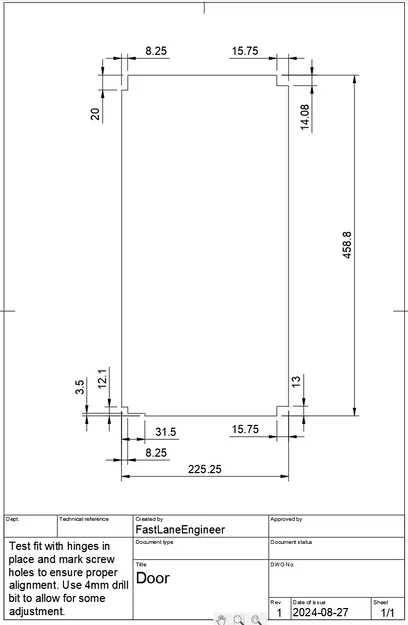

6. Đánh dấu lỗ ốc bản lề trên tấm cửa để khoan sau.

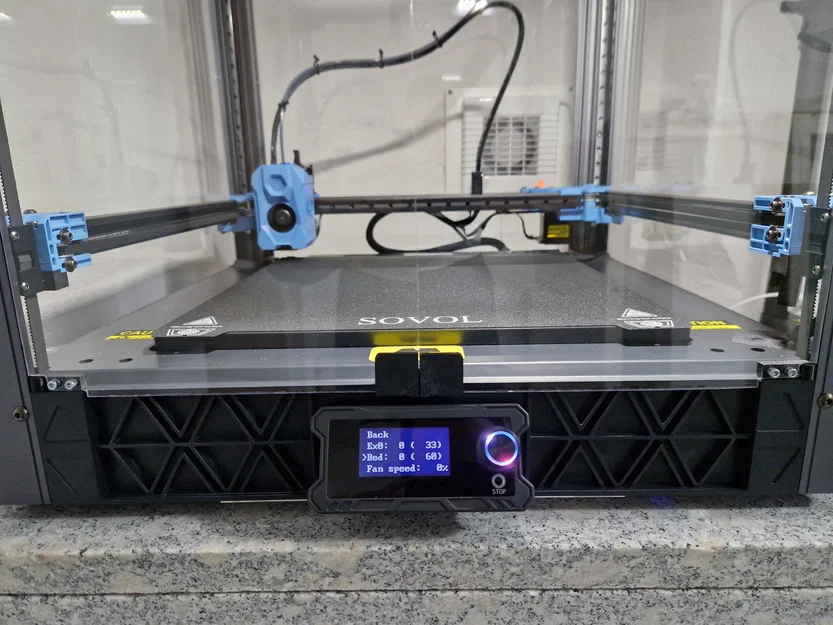

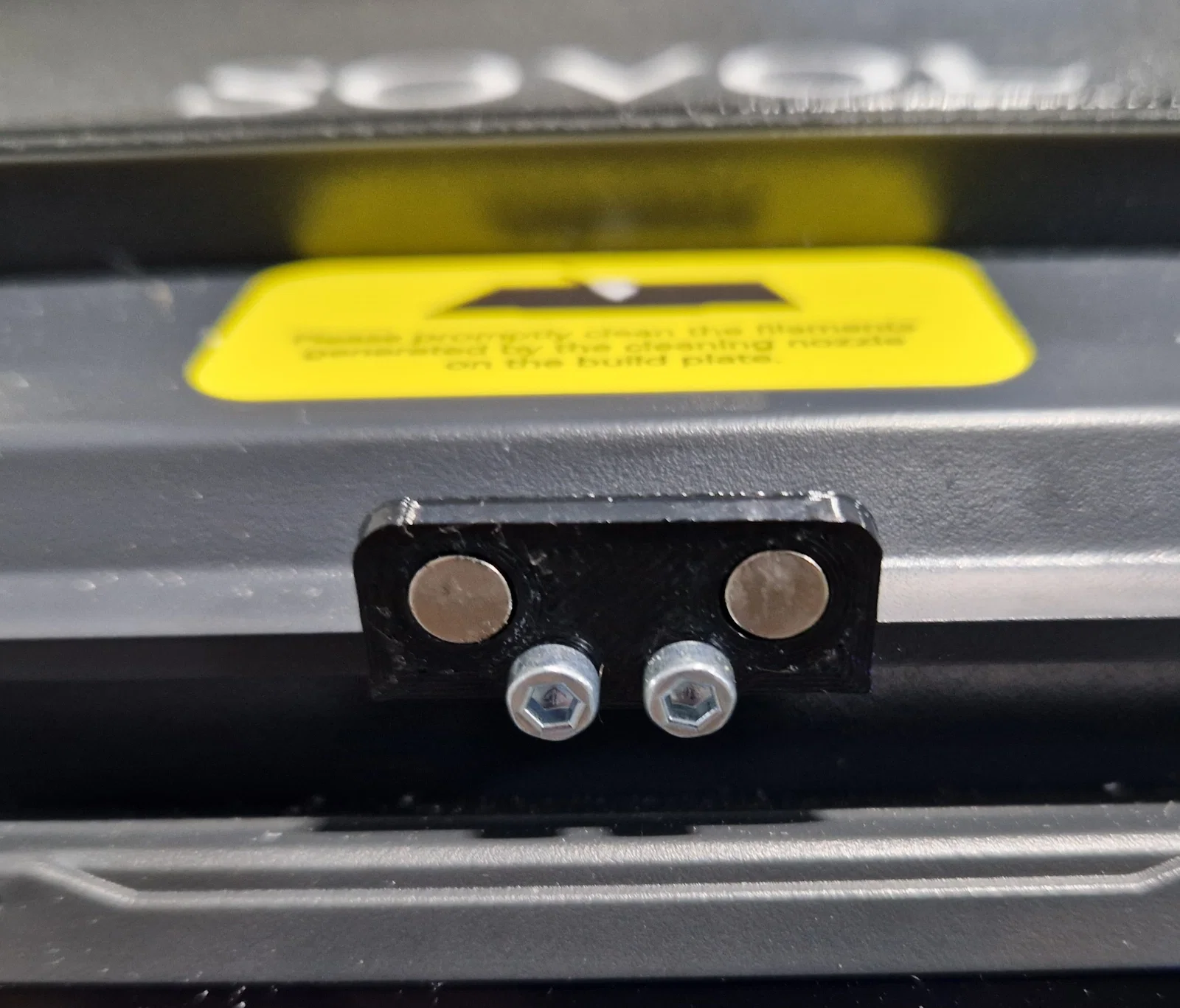

7. Tháo cửa ra, căn chỉnh giá đỡ nam châm sao cho mép trùng với cạnh cửa (Loại A cho dưới trái/trên phải, loại B cho bên ngược lại). Đánh dấu lỗ ốc để khoan.
8. Khoan các lỗ trên tấm cửa.

Lắp đặt:

1. Dán nam châm vào giá đỡ, lắp các giá đỡ phía khung máy.
2. Lắp bản lề khung phía trên vào máy.
3. Bắt hờ vít cố định bản lề cửa vào cánh cửa.
4. Bắt hờ giá đỡ nam châm vào cửa (ren ốc sẽ tự bám vào nhựa, đừng vặn quá chặt).
5. Lắp bản lề dưới vào máy.
6. Gắn cửa vào máy bằng cách trượt khớp bản lề trên, rồi bắt vít hờ cửa vào bản lề dưới.
7. Căn chỉnh tấm cửa cho vừa vặn nhất có thể. Khi một cửa đang mở, hãy siết chặt ốc của cửa còn lại. Bản lề dưới sẽ chịu lực chính cho cánh cửa.
8. Làm tương tự với cửa bên kia.
9. Xong rồi!

Một vài lưu ý nhỏ:

1. Nên in bằng nhựa PETG hoặc loại tốt hơn để chịu nhiệt.
2. Dùng mũi khoan 4mm để có thể căn chỉnh dễ dàng hơn.
3. Mình cắt thủ công bằng cưa rung nên có thể cần chút tinh chỉnh. Nếu bạn cắt laser hoặc cắt tia nước, mình không đảm bảo nó sẽ khớp 100% mà không cần làm nguội. Tuy nhiên, mình đã thiết kế khe hở 1mm với khung và 0.5mm giữa hai cánh cửa.
4. Thiết kế này dành cho tấm dày 3mm. Nếu dùng tấm dày hơn, bạn cần điều chỉnh lại giá đỡ nam châm. Cạnh bản lề có thể cần vát đi để không vướng khung. Mình không khuyên dùng tấm mỏng hơn vì 3mm đã không quá cứng cáp rồi.
5. Với độ dày 3mm, bạn không nên mở cửa quá mạnh vì cửa sẽ rung lắc, dễ bị cạ vào khung và gãy chốt bản lề. Hãy lưu ý điều này nhé. Trường hợp xấu nhất thì chỉ cần in lại bản lề là xong.
