Dụng cụ cắt nhựa cho Dragonburner/Rapidburner và Sherpa mini (kèm Orbiter V2)

Nếu bạn thấy các mẫu in của mình hữu ích, bạn có thể ủng hộ mình tại đây: https://buymeacoffee.com/andretheengineer :)

Mời bạn xem qua phiên bản mới nhất của dụng cụ cắt này

Đây là phiên bản cải tiến từ mẫu Dragonburner-filamentcutter của mình.

Mô hình này chưa được kiểm nghiệm hoàn toàn. Mình có thể cắt nhựa mà không gặp vấn đề gì, nhưng mình chưa rõ lực cắt này sẽ ảnh hưởng thế nào đến các động cơ bước (steppers) hoặc các bộ phận khác.

Mô hình này được thiết kế cho máy V2.4 sử dụng Rapidburner, Phaetus Rapido UHF và Sherpa crew mini. Tuy nhiên, khả năng cao nó vẫn hoạt động tốt với bất kỳ đầu in DB/RB nào kết hợp với Sherpa mini.

Mình không chịu trách nhiệm cho bất kỳ chấn thương nào, bạn đang làm việc với vật sắc nhọn nên hãy thật cẩn thận nhé!

Theo thử nghiệm của mình, cần dùng lực mạnh hơn nhiều để cắt nhựa PLA so với ABS. Hãy lưu ý rằng dụng cụ này được thiết kế chủ yếu để thay đổi nhựa ABS.

Danh sách linh kiện (BOM):

• 2* M3x50 (ren toàn phần hoặc một phần)
• 2* Đai ốc M3
• 2* Nam châm d6x3mm
• 1 đoạn lưỡi dao rọc giấy 9mm
• Keo siêu dính

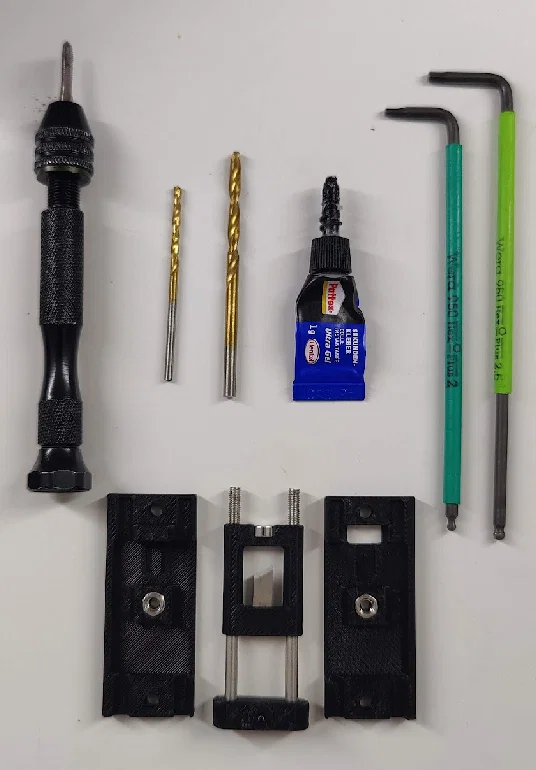

Công cụ khuyến nghị:

• Mũi khoan 2mm & 3mm
• Keo siêu dính
• Lục giác 2mm & 2.5mm
• Rất khuyến khích sử dụng mũi taro M3

Hướng dẫn lắp ráp:

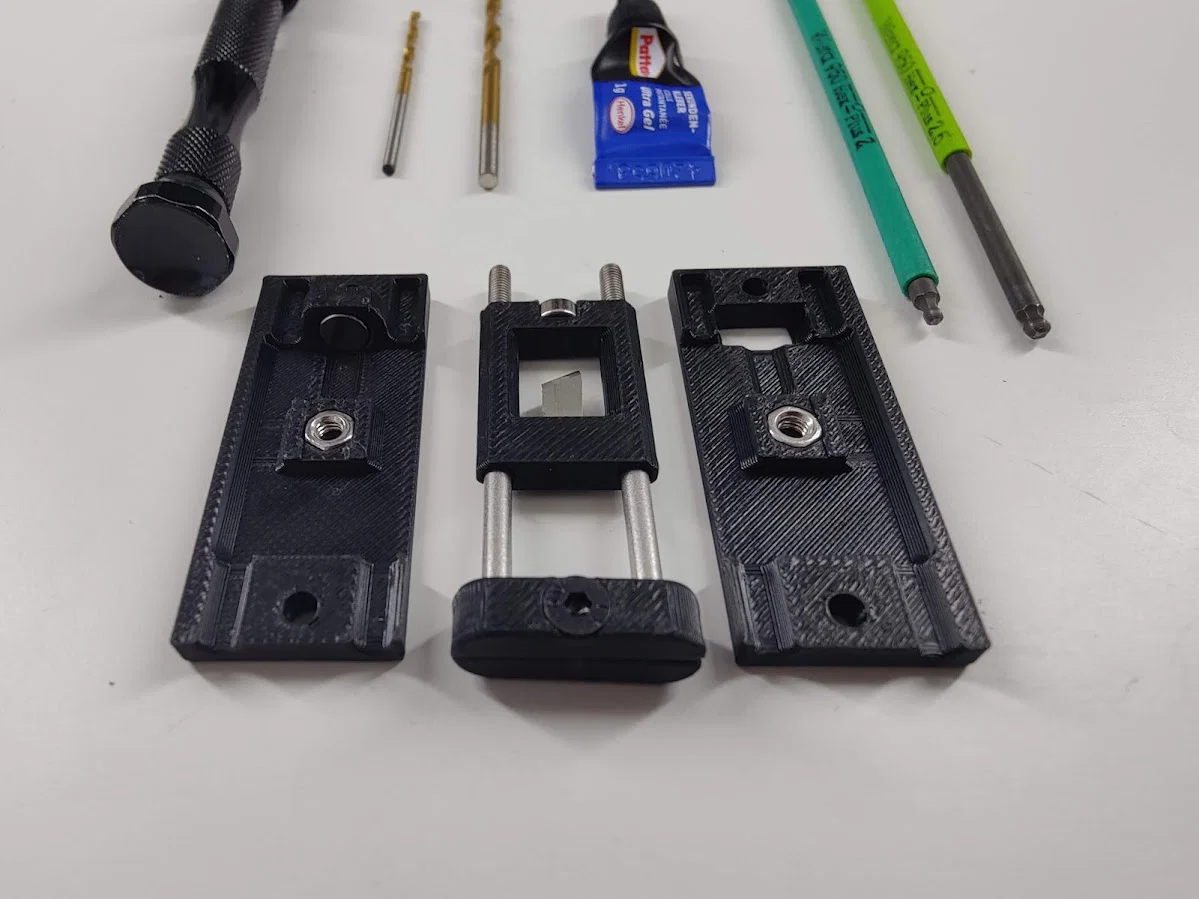

• In tất cả các bộ phận theo hướng được cung cấp với cấu hình Voron PIF tiêu chuẩn.

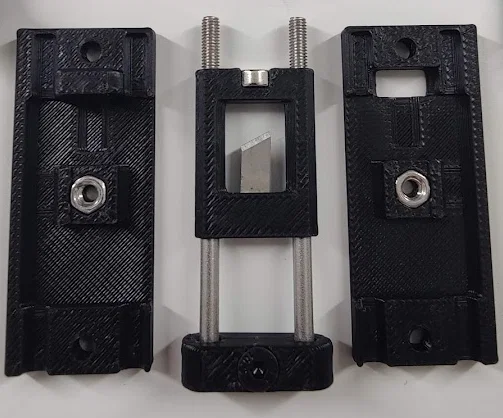

• Chèn một nam châm vào lỗ nam châm ở Đế dưới (Base Bottom).
• Dán nam châm còn lại vào thanh trượt (slider) sao cho hai nam châm đẩy nhau (S đối S hoặc N đối N).
• Lắp đai ốc M3 vào Đế trên và Đế dưới.
• Taro lỗ phía nam châm của thanh trượt bằng mũi taro M3 (nếu không làm bước này, thanh trượt có thể bị nứt khi lắp vít; bạn cũng có thể chọn in thanh trượt theo phương thẳng đứng).
• Dán lưỡi dao vào thanh trượt (dùng vật dụng bằng nhựa để ấn nhẹ vào khe cắm).
• Vặn vít M3x50 vào thanh trượt từ phía lưỡi dao sao cho khoảng 8.5mm ren nhô ra ở phía nam châm.

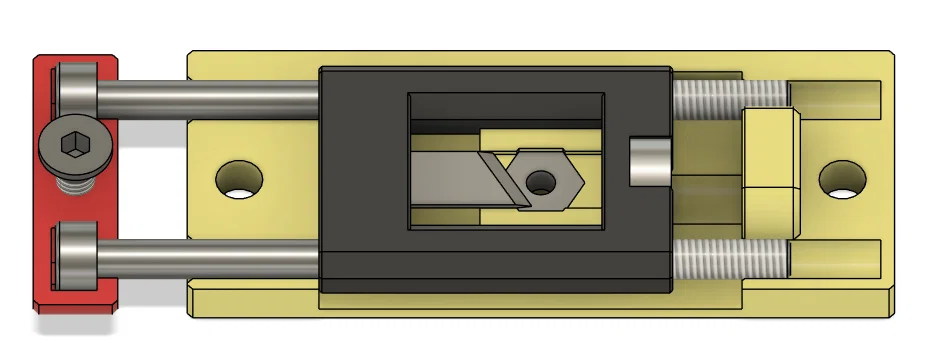

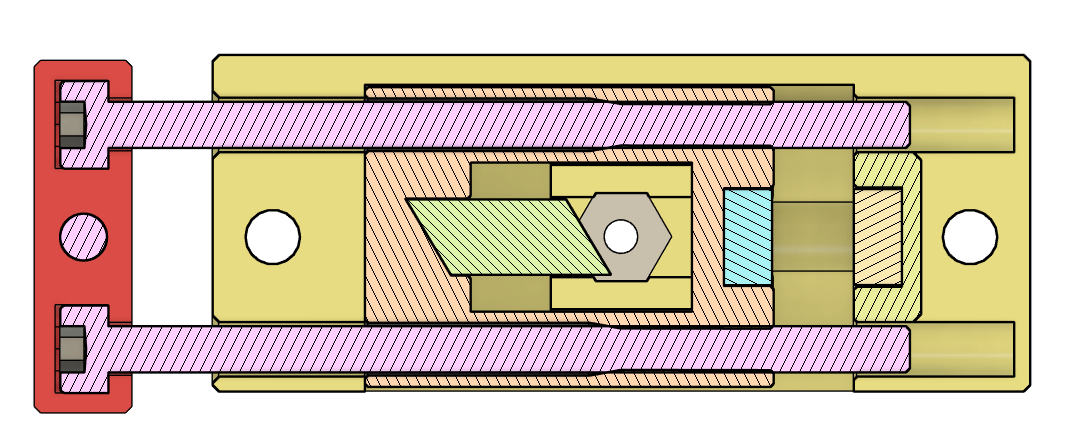

• Ốp đầu vít M3 bằng cần gạt (lever) trên và dưới, sau đó cố định bằng vít M3 FHCS.

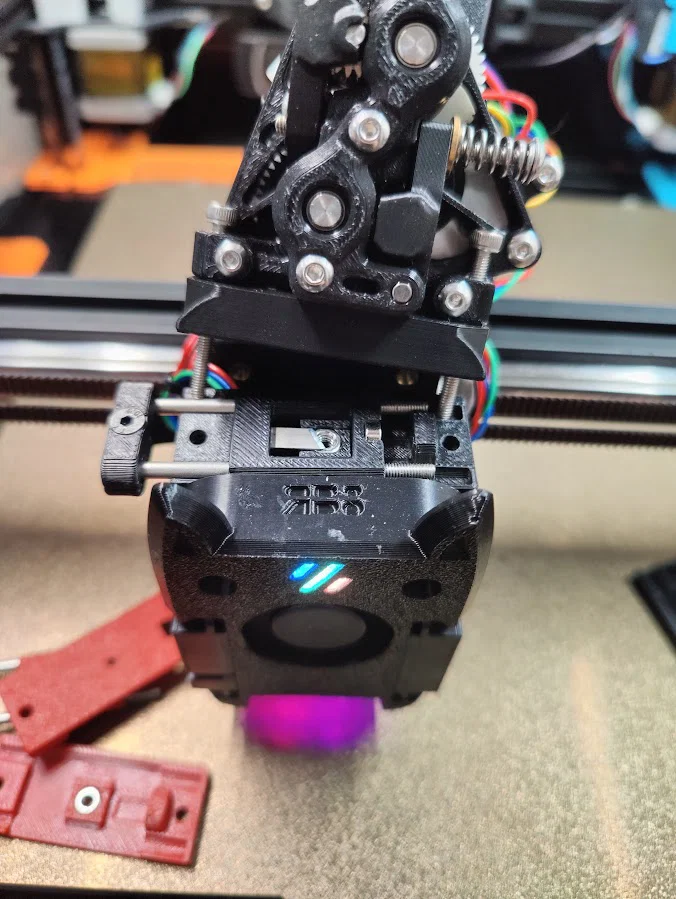

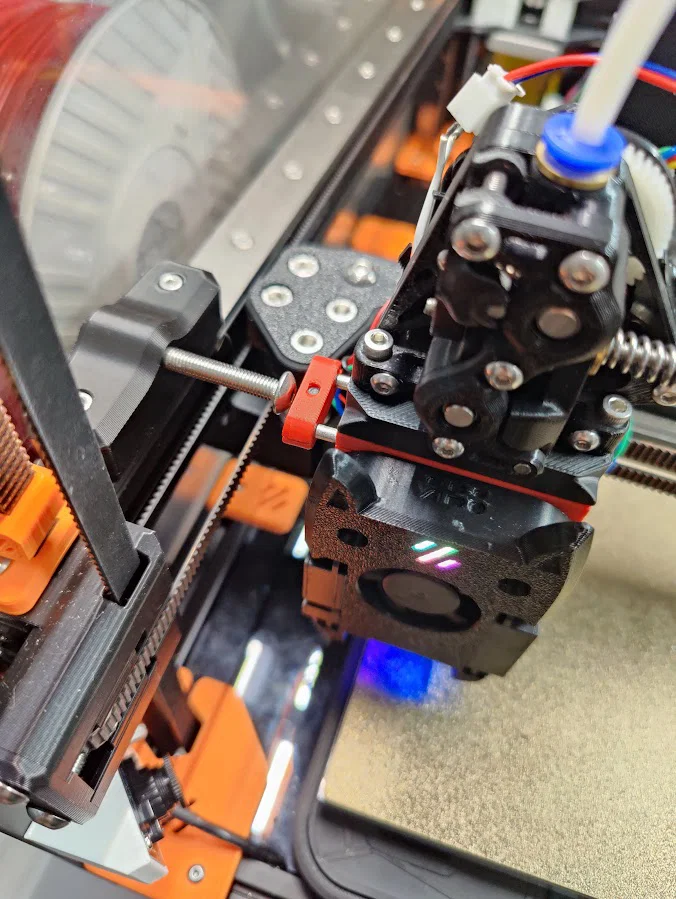

• Bây giờ, đặt Đế dưới, bộ thanh trượt và Đế trên vào giữa đầu in và máy đùn, sau đó cố định bằng các ốc vít dài hơn 8mm so với ốc gốc nếu bạn lắp riêng bộ phận này.
