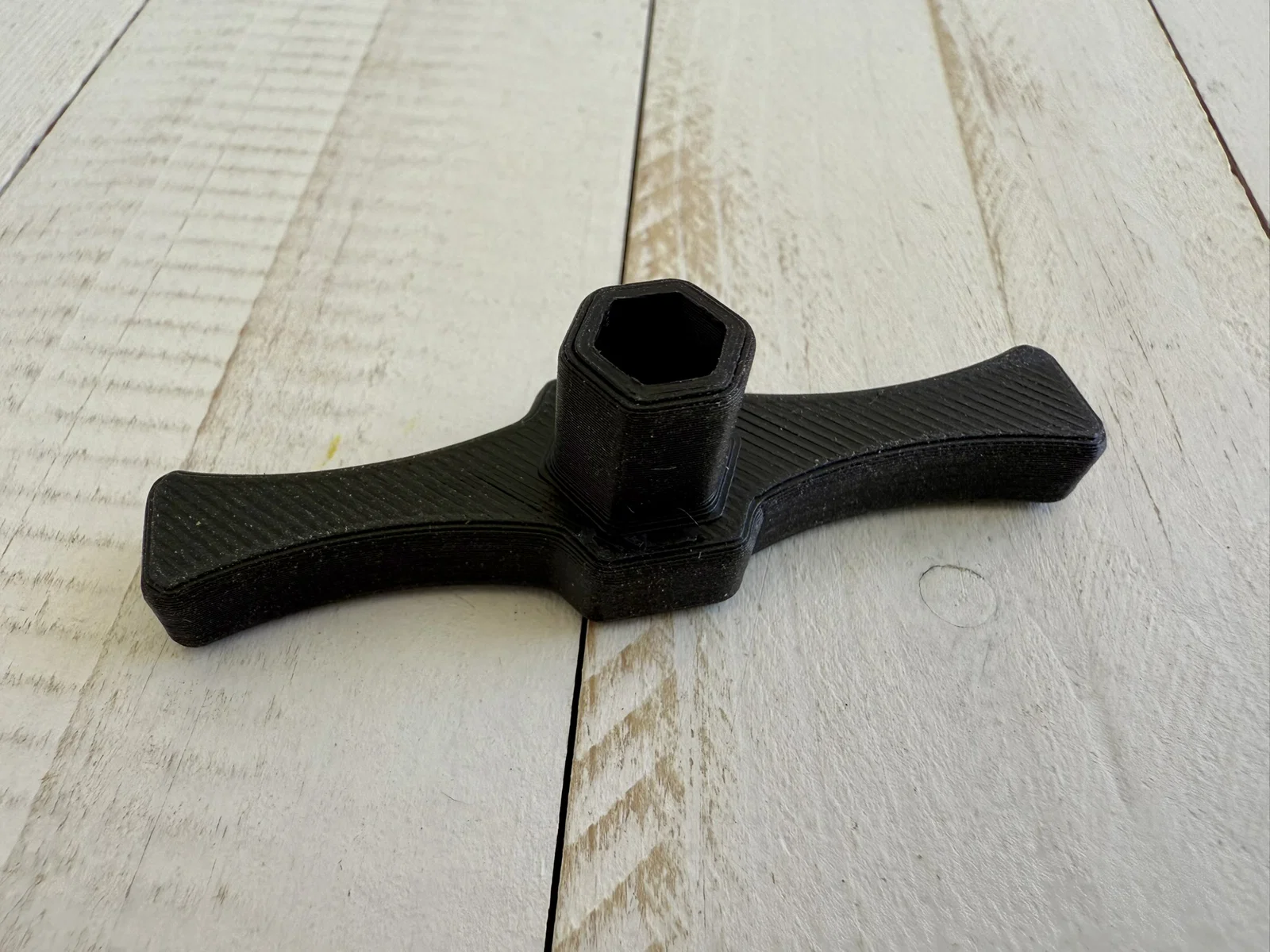

Tay cầm lục giác Hex Bit cho đầu tua vít

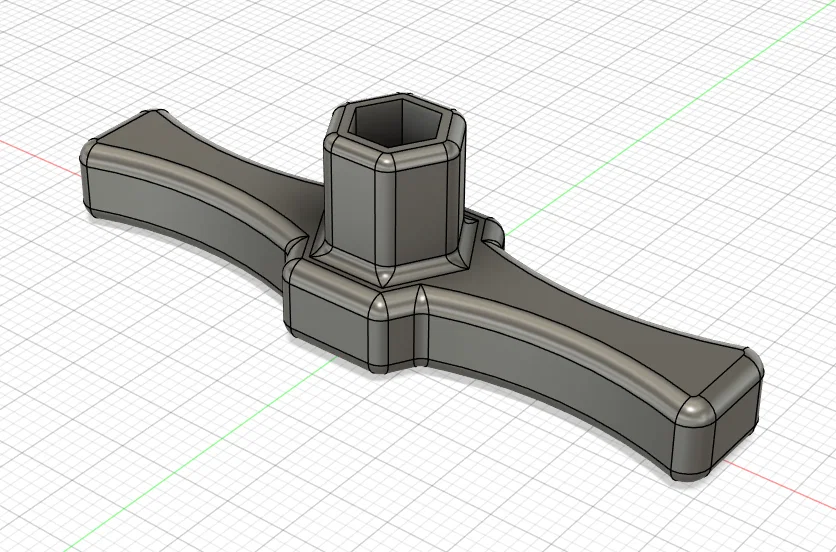

Có rất nhiều mẫu tay cầm Hex Bit tuyệt vời ngoài kia, nhưng vì đang học Fusion360 nên mình quyết định tự thiết kế một mẫu riêng (mình đã đính kèm tệp Fusion360 để mọi người có thể tùy chỉnh nếu muốn).

Khi thiết kế, mình có một vài tiêu chí sau:

• Thứ nhất, mình muốn một chiếc tay cầm có đường cong, không quá dài nhưng vẫn đủ thoải mái để cầm nắm, vì vậy mình chọn chiều dài 60mm.

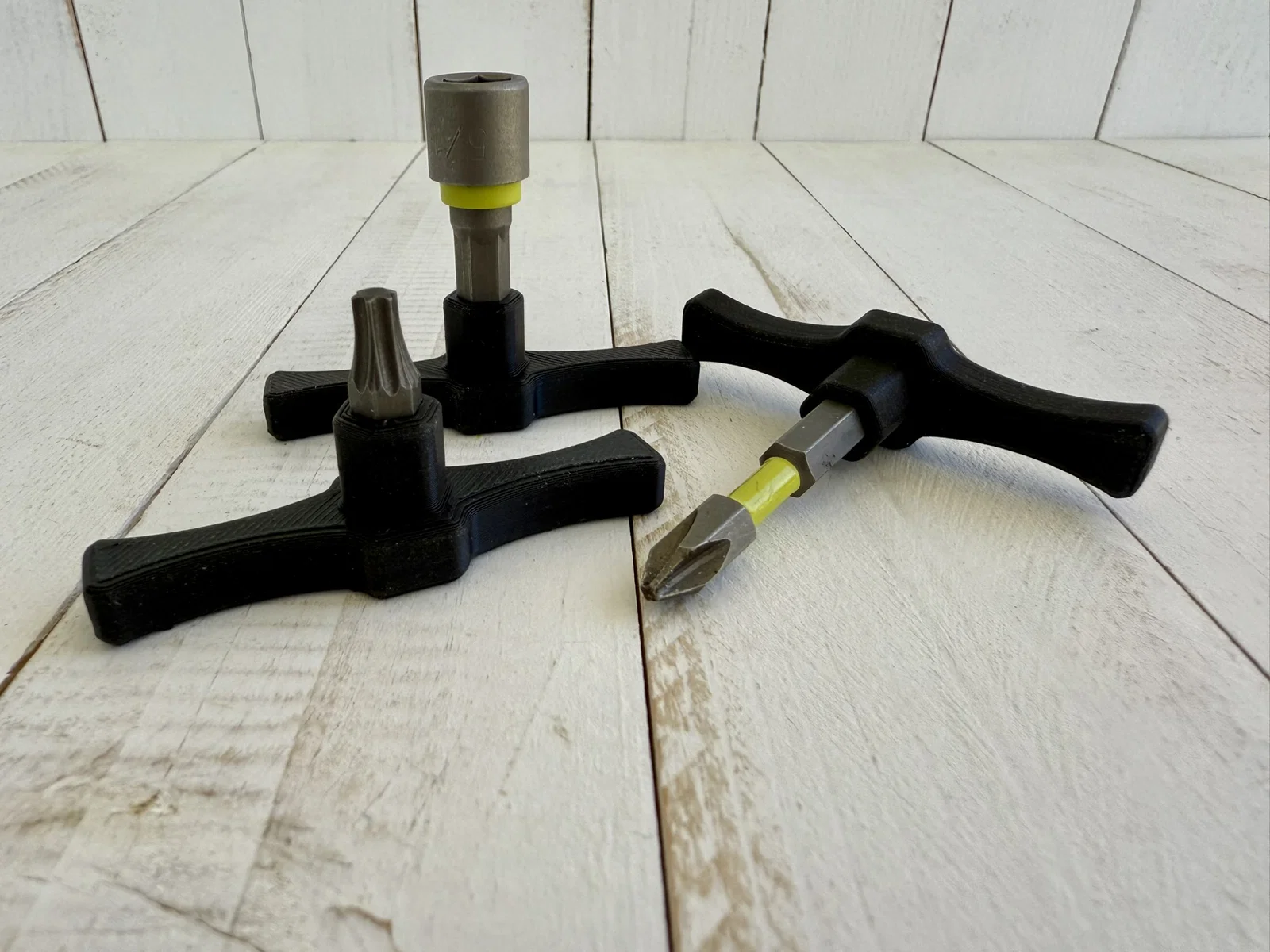

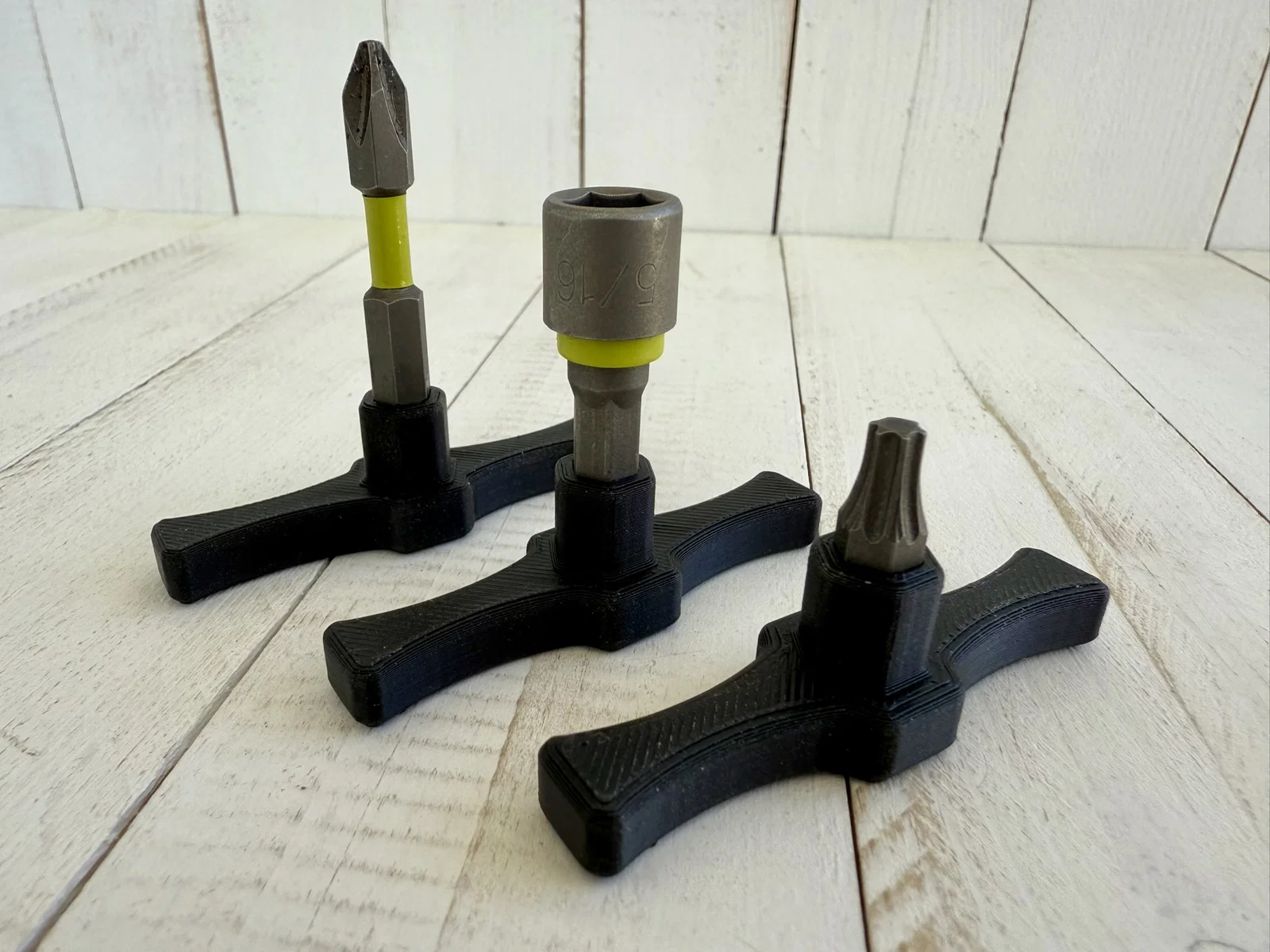

• Thứ hai, mình đảm bảo lỗ cắm đủ sâu để hỗ trợ tốt cho các đầu nối dài, mình đã dùng độ sâu 13mm, kích thước này hoạt động rất tốt với các đầu bit tiêu chuẩn và cả các đầu cắm dài hơn.
• Cuối cùng, mình muốn các đầu bit vừa khít nhưng không quá chặt đến mức phải dùng kìm để tháo ra. Mình làm lỗ lục giác rộng 6.44mm, kích thước này có vẻ rất vừa vặn.

LƯU Ý: Mẫu thiết kế này hoạt động rất tốt với máy in của mình, nhưng mỗi máy in lại có độ chính xác khác nhau, nên mình khuyên mọi người hãy in thử mẫu gốc trước rồi tùy chỉnh tỉ lệ (scale) tăng hoặc giảm 1% nếu cần nhé.

In ấn:

• Supports: Không cần
• Infill: Mình khuyên dùng từ 25% trở lên.
• Layer Height: 0.2mm
• Material: PLA
