Giá đỡ Raspberry Pi 4 dạng module cho tủ rack 10 inch Homelab

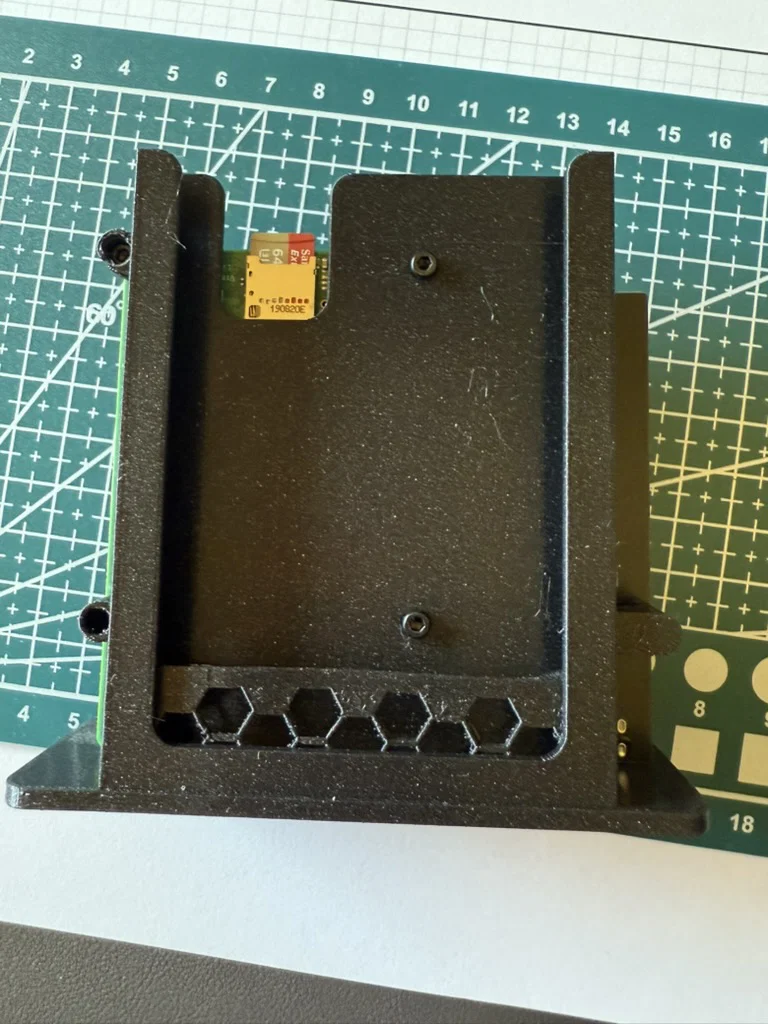

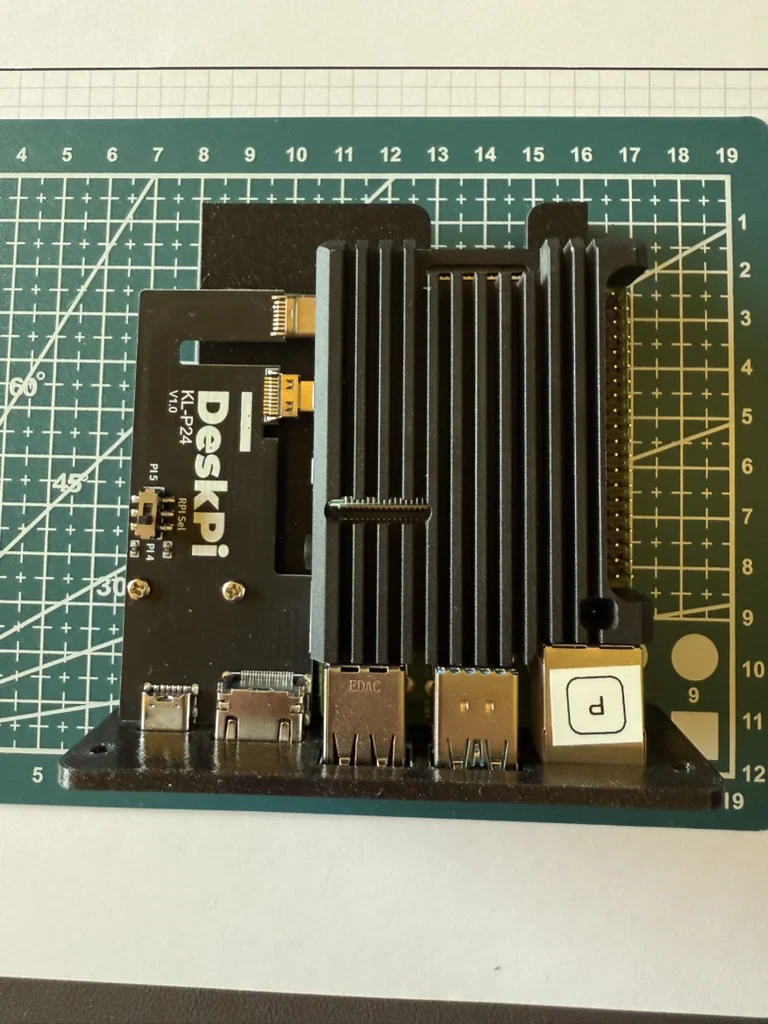

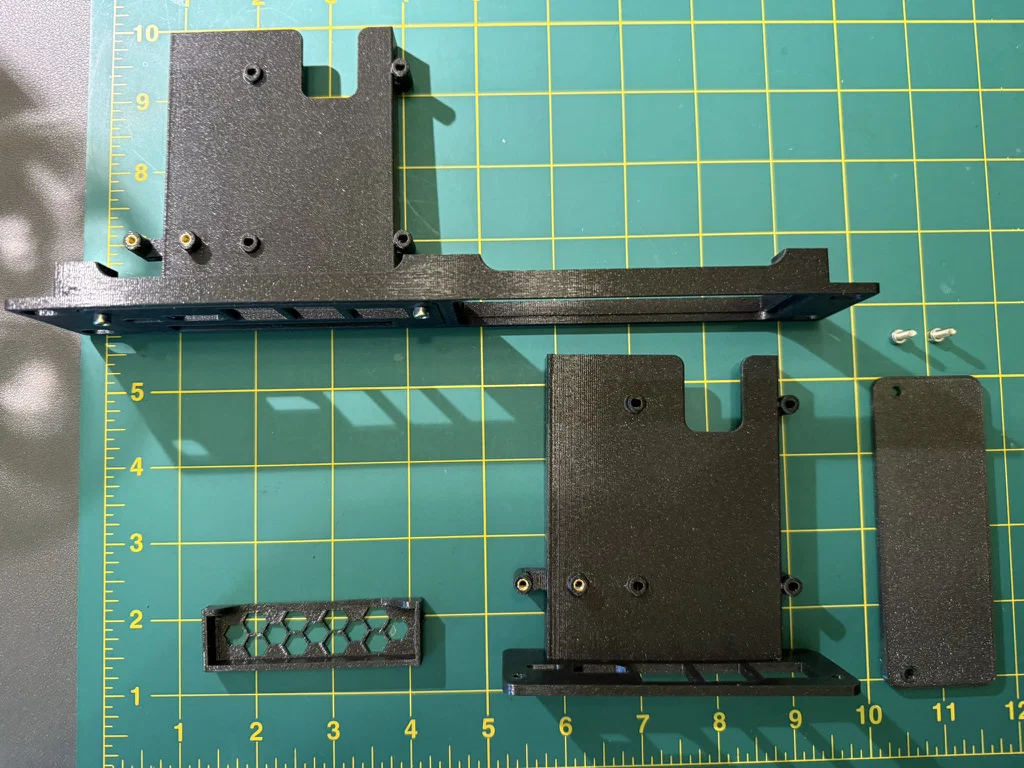

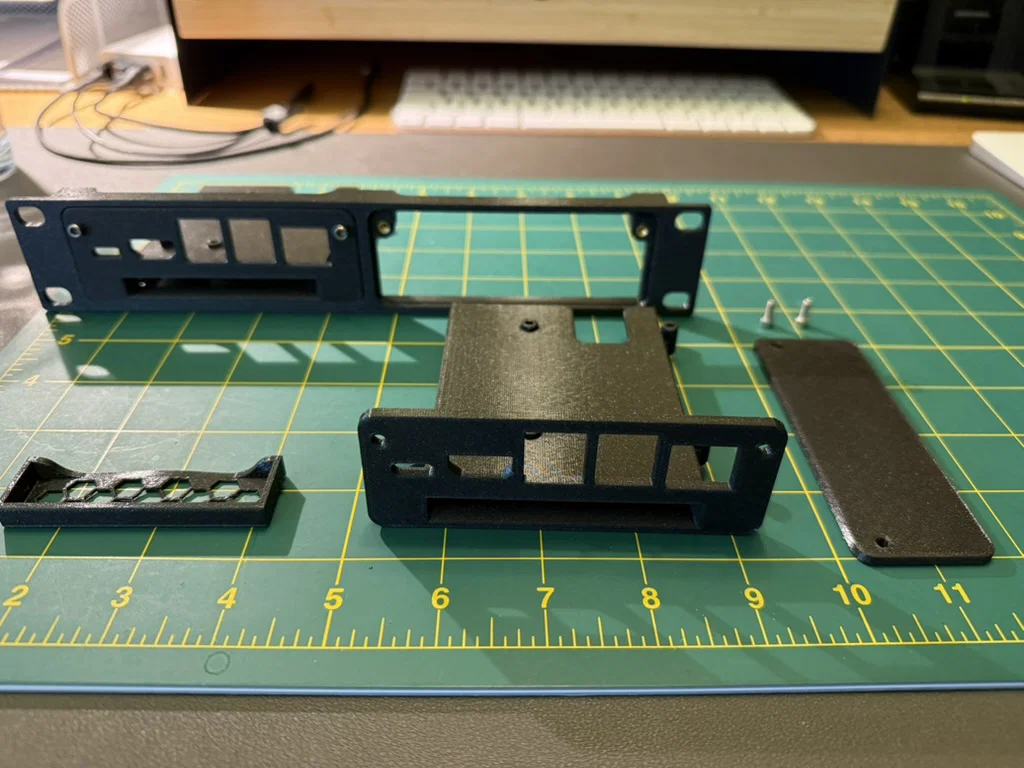

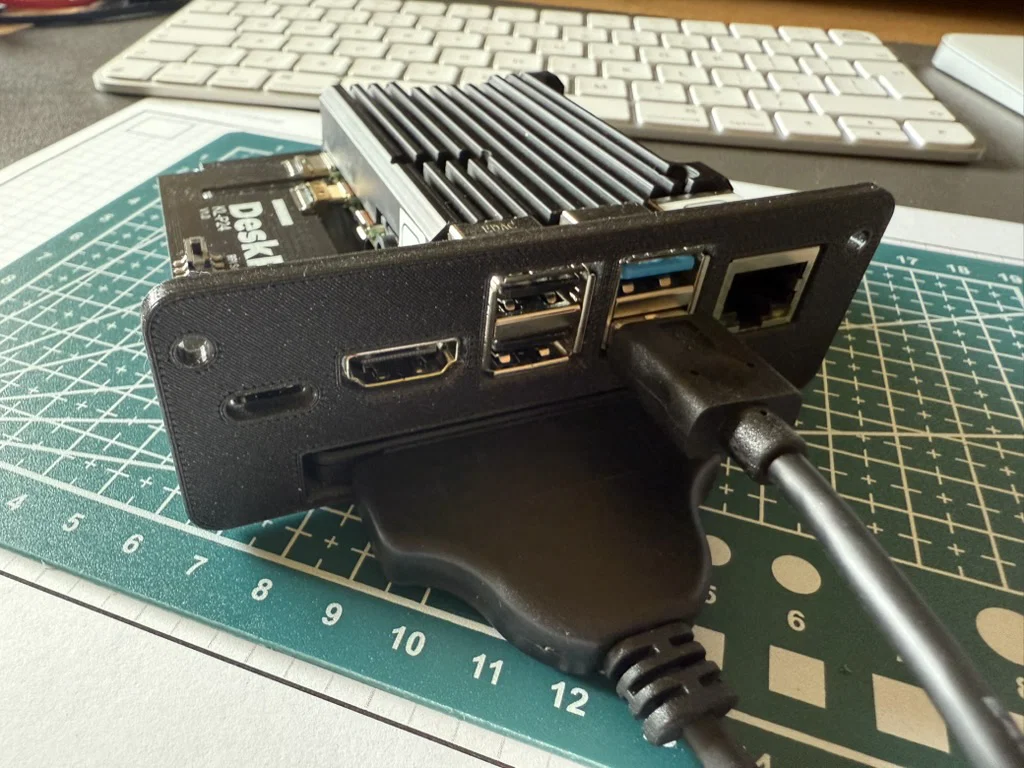

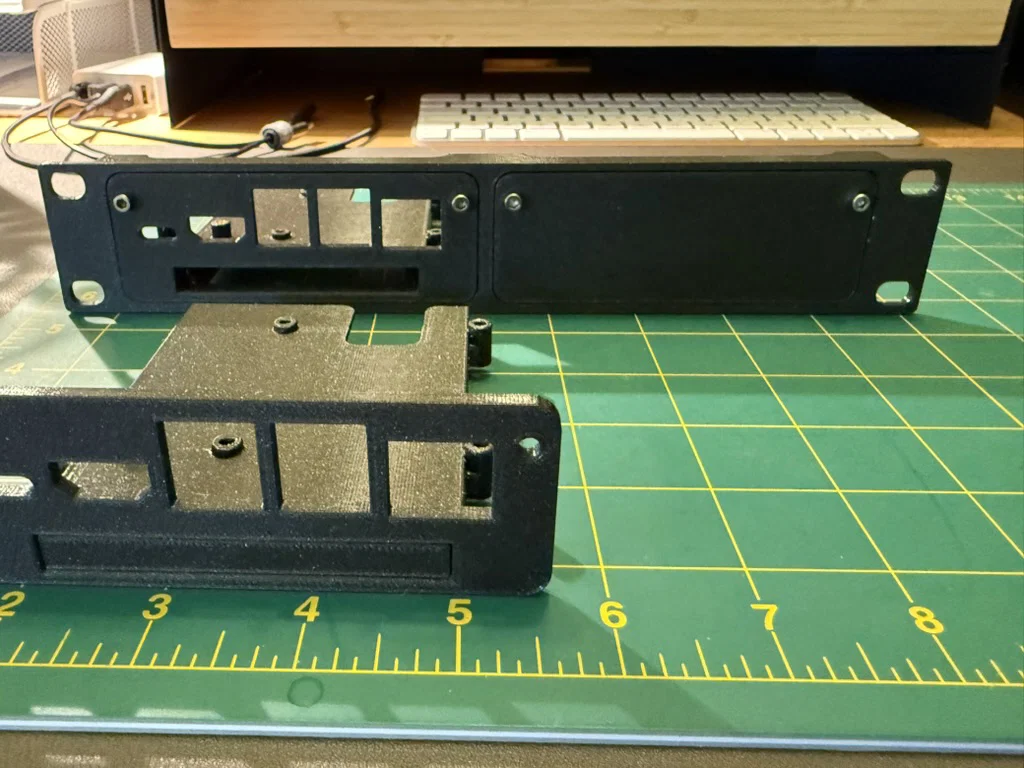

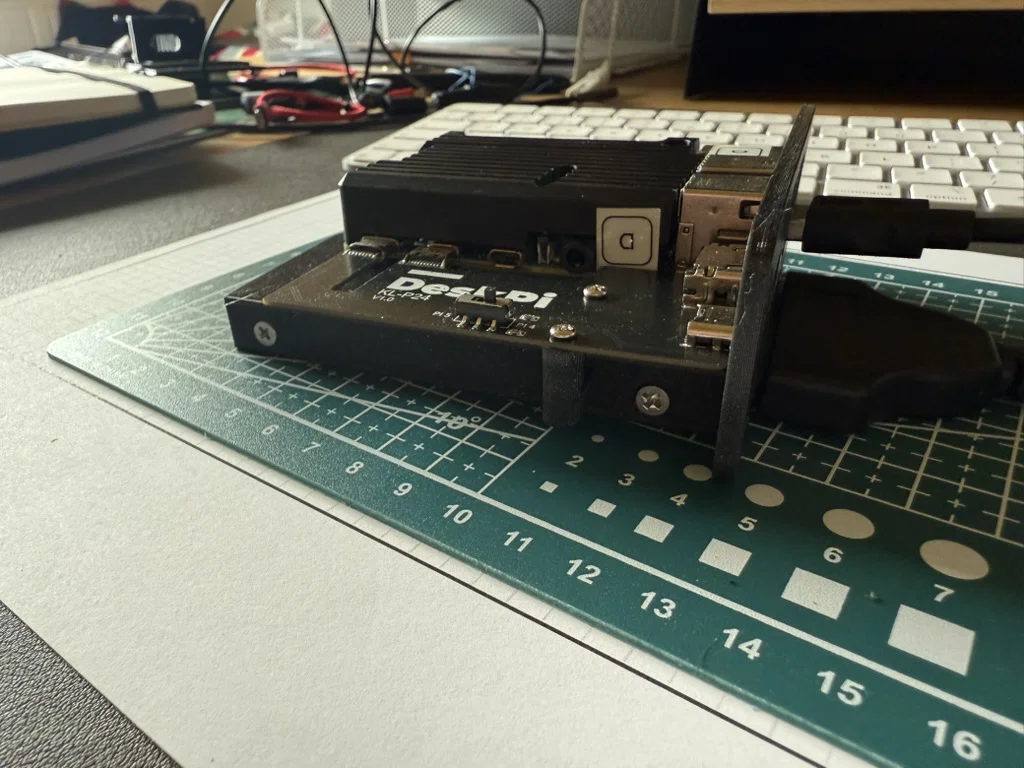

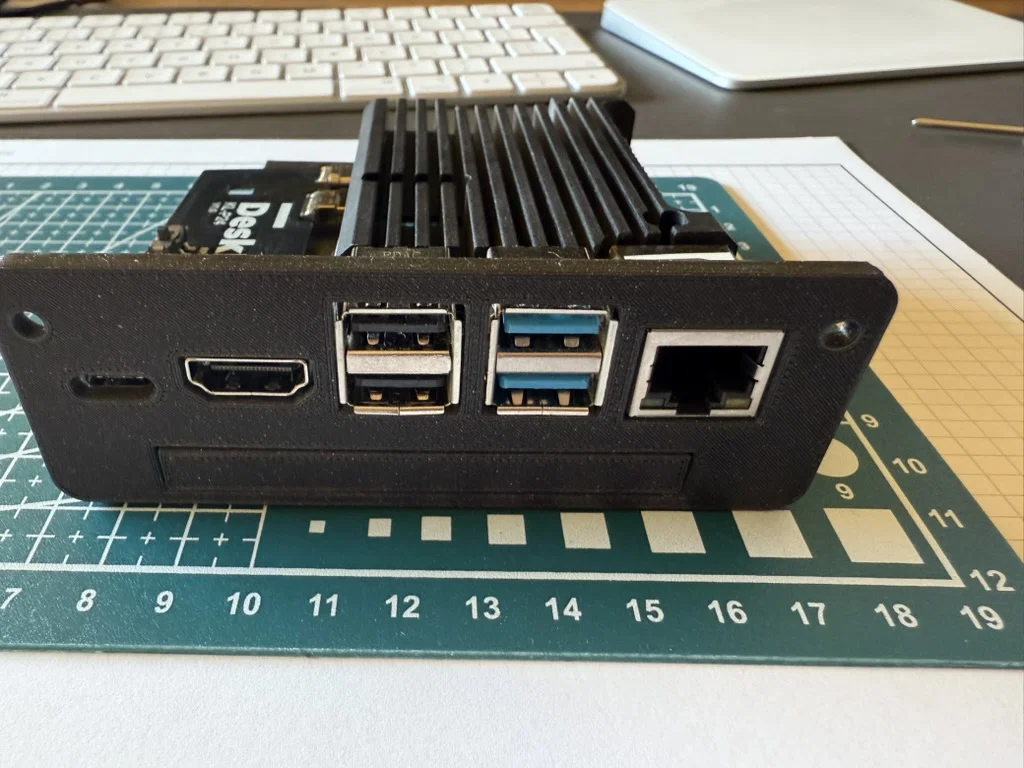

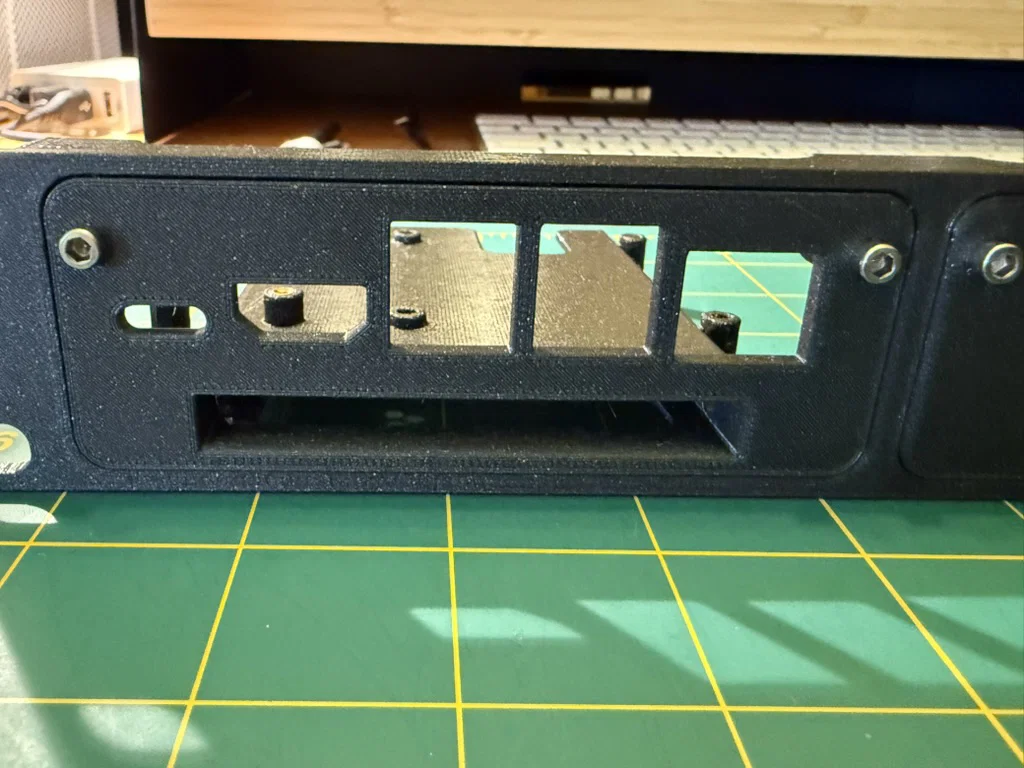

Mẫu thiết kế này được mình làm ra để phục vụ nhu cầu cá nhân, tương thích với các mẫu khác mà mình đã đăng tải trên Printables. Giá đỡ Raspberry Pi 4 này hỗ trợ gắn kèm SSD hoặc không, cho phép lắp một hoặc hai thiết bị trên mỗi không gian rack 1U. Mình sử dụng bo mạch chuyển đổi GeeekPi DeskPi KL-P24 để đưa cổng USB-C và cổng HDMI kích thước đầy đủ ra mặt trước. Có đủ khoảng trống bên trên Pi để gắn HAT (một chiếc Pi của mình đang dùng PoE+ HAT) và mình vẫn giữ nguyên bộ tản nhiệt trên các bo mạch. 4 Mẫu in khác nhau: 1. Blade 1U để giữ Raspberry Pi. 2. Giá đỡ Raspberry Pi 4 (có khe gắn SSD). 3. Tấm che mặt (blanking plate) nếu bạn chỉ lắp một Pi. 4. Tấm che mặt cho khe SSD nếu bạn chỉ sử dụng thẻ nhớ SD. Bạn sẽ cần sử dụng threaded inserts để tối ưu hóa thiết kế: DeskPi KL-P24 cần 2 ốc cấy M2.5. Blade 1U cần 4 ốc cấy M3x5.7 (cảm ơn @bolu đã cung cấp kích thước). Bạn cũng sẽ cần thêm ốc M3 để cố định các thiết bị vào Blade 1U (ốc M2.5 đã đi kèm với bo mạch DeskPi). Về các điểm cần lưu ý trong thiết kế: Trước đây các Raspberry Pi của mình để trên bàn trong vỏ case GeeekPi Alloy, chiếc đầu tiên mình thiết kế dựa trên đó có lỗ ốc nhỏ hơn hai chiếc còn lại nên mình đã phải chỉnh sửa một chút. Phần che SSD khá khít nên tấm nhựa sẽ hơi cong một chút khi lắp vào, nhưng không ảnh hưởng gì đến công năng và có thể tháo ra lắp lại thoải mái. Mình đã in tất cả các linh kiện bằng nhựa PETG (màu Galaxy Black) với độ lấp đầy 15%, không cần brim cho Blade 1U và sử dụng hỗ trợ (organic supports) cho các chi tiết cần thiết.
