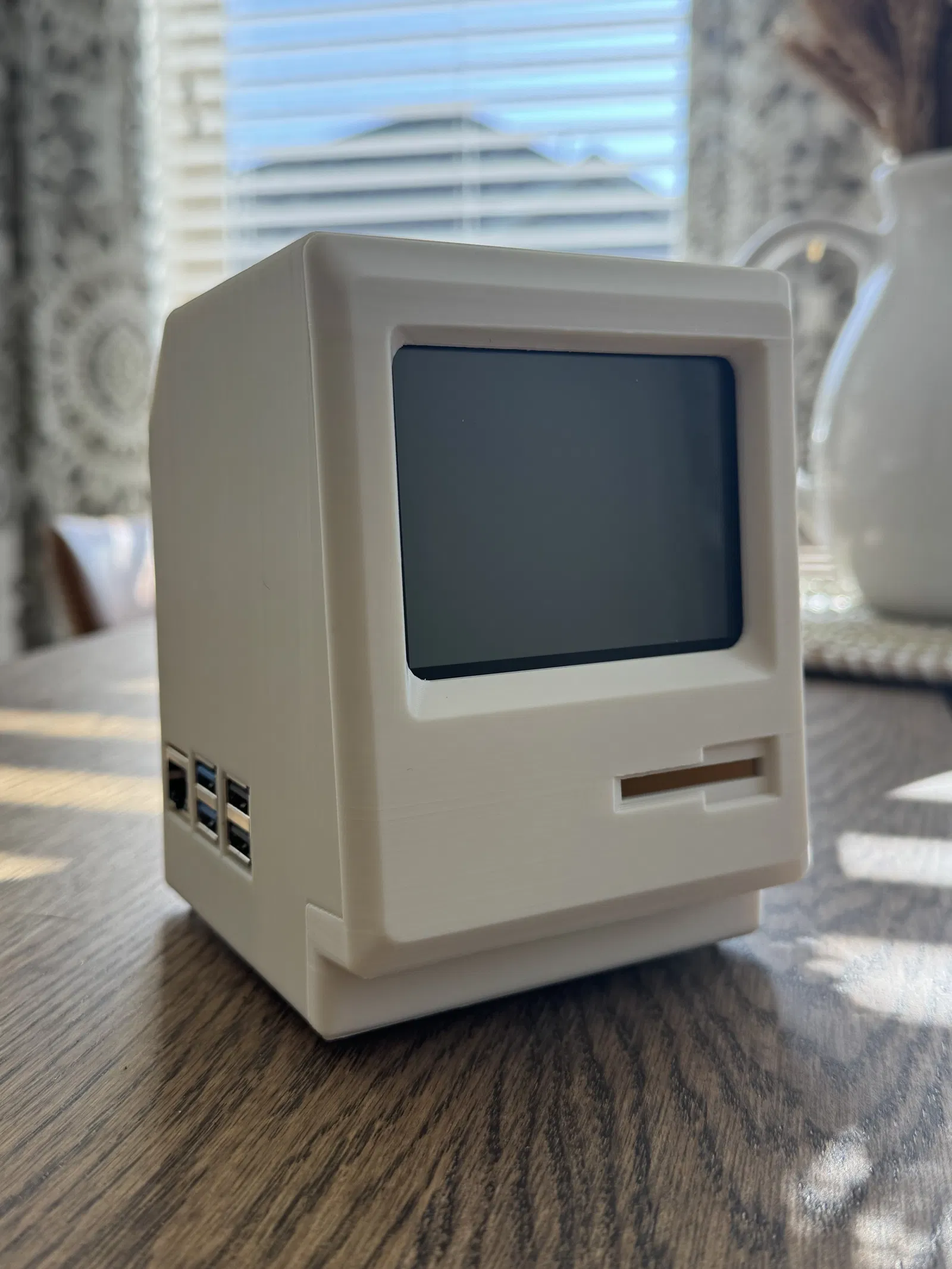

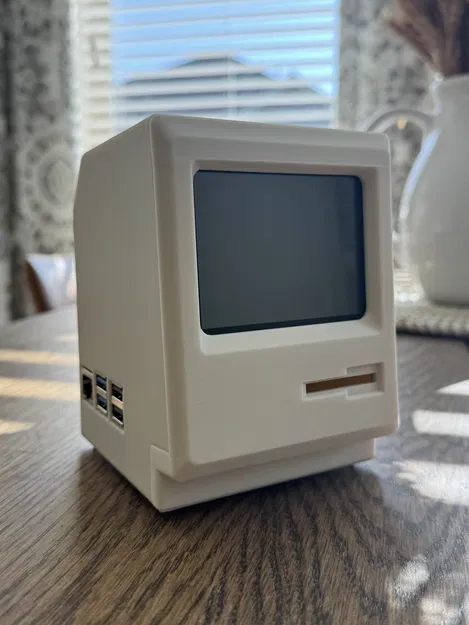

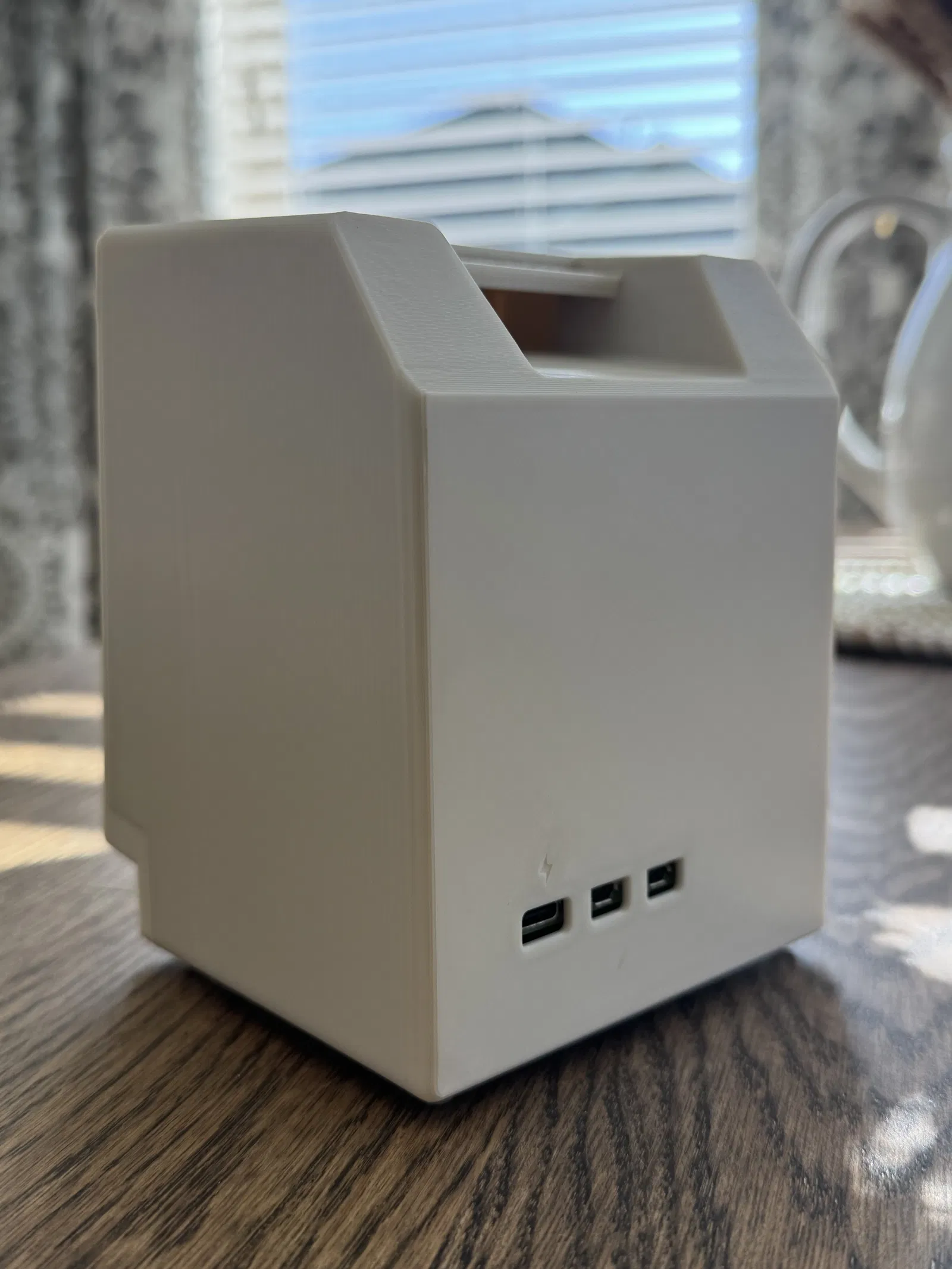

Vỏ máy Raspberry Pi 5 kiểu Macintosh Plus

Với tốc độ nhanh hơn nhiều lần so với bản gốc, bộ vỏ "tất cả trong một" này dành cho Raspberry Pi 5 cho phép bạn khoe trọn sức mạnh xử lý trong một hình dáng nhỏ gọn. Rất lý tưởng cho RetroPie hoặc chỉ đơn giản là một món đồ trang trí thú vị để bàn.

Bạn sẽ cần chuẩn bị:

• Raspberry Pi 5 (mình dùng bản 8GB)
• Màn hình cảm ứng Waveshare 3.5" DPI (độ phân giải 640x480, tỉ lệ 4:3, giao tiếp GPIO)
• Đế NVMe Pimoroni (kèm theo ổ cứng M.2-2280 tùy chọn của bạn)
• Bộ tản nhiệt chủ động (mình dùng Argon THRML 60)
• Cáp dẹt GPIO 40pin đầu đực sang đầu cái (chiều dài tối đa 8 inch)

Lưu ý về tản nhiệt - Bạn nên chọn loại tản nhiệt sử dụng các lỗ bắt vít chuyên dụng của tản nhiệt, KHÔNG dùng các lỗ bắt vít của bảng mạch, trừ khi bạn có thể lắp ráp Pi bên ngoài vỏ máy. Một khi đã cho vào trong thì sẽ không còn chỗ để vặn vít, nhất là với mấy loại tản nhiệt dạng tháp lớn.

Phần cứng cần thiết:

• 2x Ốc M3x12 SHCS
• 1x Heat set insert M3x5x4
• 1x Đai ốc lục giác M3
• 4x Ốc M2.5x10 SHCS
• 4x Standoff M2.5x10 (thay thế cho loại đi kèm đế NVMe)

Hướng dẫn in:

In từng chi tiết theo hướng đặt như file. Phần vỏ phía sau và phía trước nên in với tree support (bạn có thể cân nhắc dùng support blocker cho các lỗ ở phần vỏ sau). Mình dùng nhựa Polymaker ASA tự nhiên, loại này có độ trong nhẹ. Nếu dùng nhựa màu tự nhiên, hãy đảm bảo in với 4 lớp vỏ (wall) trở lên để sản phẩm không bị xuyên thấu.

Sau khi in xong, hãy gỡ tree support. Đối với phần mặt trước, hãy dùng kìm cắt nhựa và dao rọc giấy thật khéo léo để loại bỏ phần support tích hợp sẵn.

Lắp ráp:

Dùng mỏ hàn để chèn heat insert M3 vào từ mặt dưới cho vị trí ốc cố định nắp trước. Lắp Raspberry Pi 5 và đế NVMe, thay thế các standoff đi kèm bằng loại M2.5x10 (nếu bạn không dùng đế NVMe, bạn có thể in thêm miếng đệm 1.5mm hoặc dùng long đền để đạt chiều cao lắp đặt chuẩn). Đừng vặn ốc qua đế NVMe vội - chúng sẽ được lắp khi chúng ta đặt toàn bộ linh kiện vào trong vỏ.

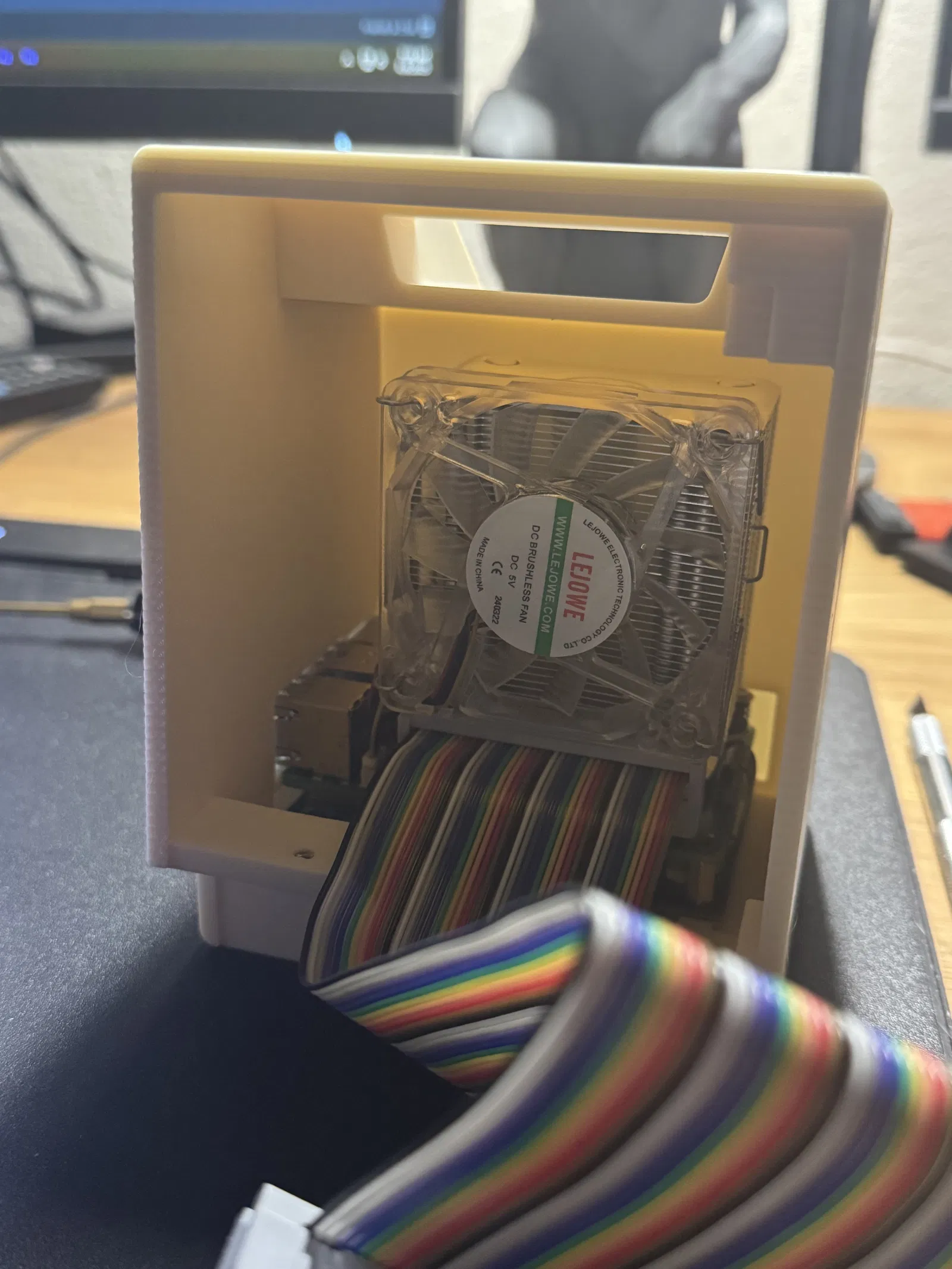

Lắp bộ tản nhiệt vào Pi. Lưu ý là bạn cần dời quạt ra phía trước nếu dùng Argon THRML 60 hoặc các loại tản nhiệt tháp tương tự vì phía sau không đủ không gian. Trước khi lắp quạt vào tháp, hãy cắm cáp dẹt GPIO vào, gắn quạt cao hơn một chút và hướng ra sau (để hút khí qua tản nhiệt mà không làm cánh quạt chạm vào cáp GPIO). Xem hình cuối để biết chi tiết.

Mục tiêu chung là lắp mọi thứ ở bên ngoài vì bạn sẽ thấy ngay là không còn chỗ để xoay xở tua vít hay thậm chí là cho ngón tay vào bên trong vỏ sau khi đã lắp hết.

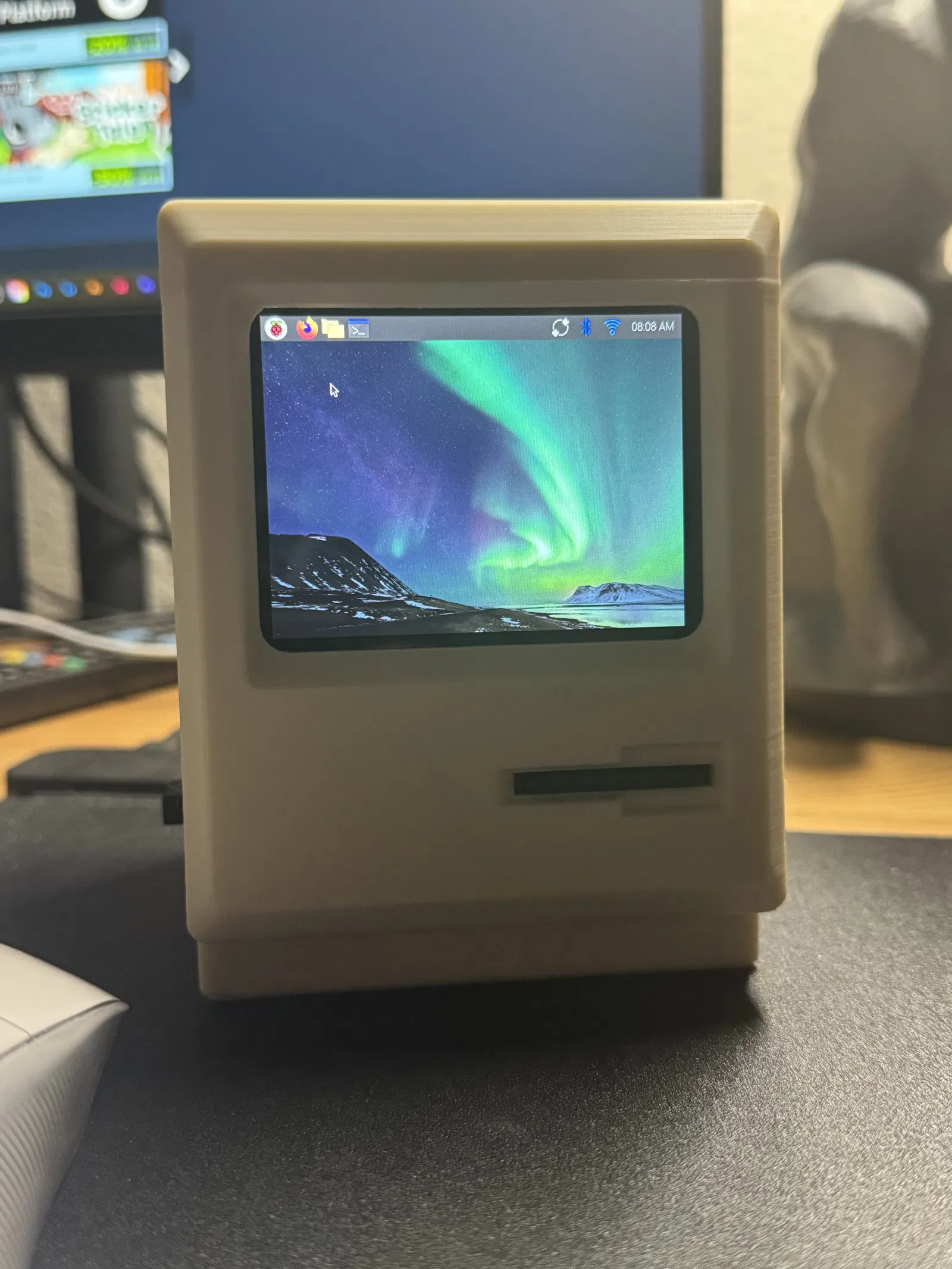

Với nắp trước, lắp bộ ổ đĩa giả bằng cách nhét đai ốc M3 vào khe, trượt vào vị trí trên nắp trước rồi dùng ốc M3x12 SHCS để cố định. Gắn màn hình Waveshare vào với phần đầu cắm GPIO hướng xuống dưới (nhớ bóc màng bảo vệ trước). Bạn có thể cần mài nhẹ các gờ lắp nếu muốn khít hơn.

Vừa giữ đế NVMe cùng với Pi, vừa cẩn thận đặt cụm linh kiện vào trong vỏ (chú ý cẩn thận với cáp FPC mỏng manh của đế NVMe). Bạn có thể cần nghiêng từ trên xuống để tản nhiệt tháp vào được vị trí.

Khi đã khớp, đảm bảo mọi thứ thẳng hàng rồi vặn các ốc M2.5x10 từ phía dưới lên. Cắm đầu còn lại của cáp GPIO vào màn hình (cáp hướng lên trên), sau đó lắp nắp trước vào và dùng ốc M3x12 SHCS để hoàn thiện.

Để biết thêm thông tin về dự án gốc, hướng dẫn chi tiết và các loại nắp trước khác, hãy xem bài viết trên Instructables.

Để biết hướng dẫn cài đặt màn hình cảm ứng Waveshare, hãy xem wiki tại đây.
