Ốp lưng nam châm cho Voron V0.2

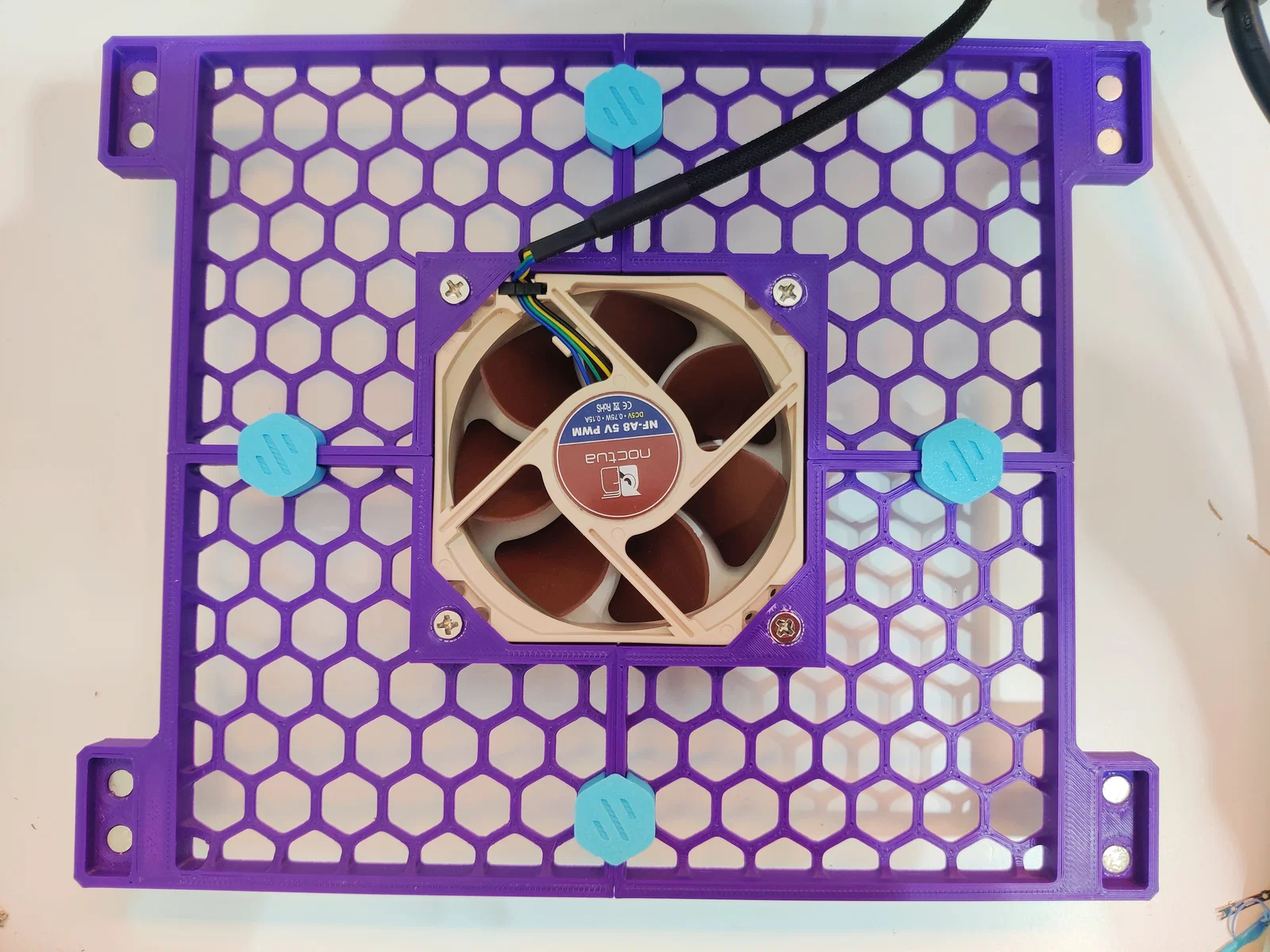

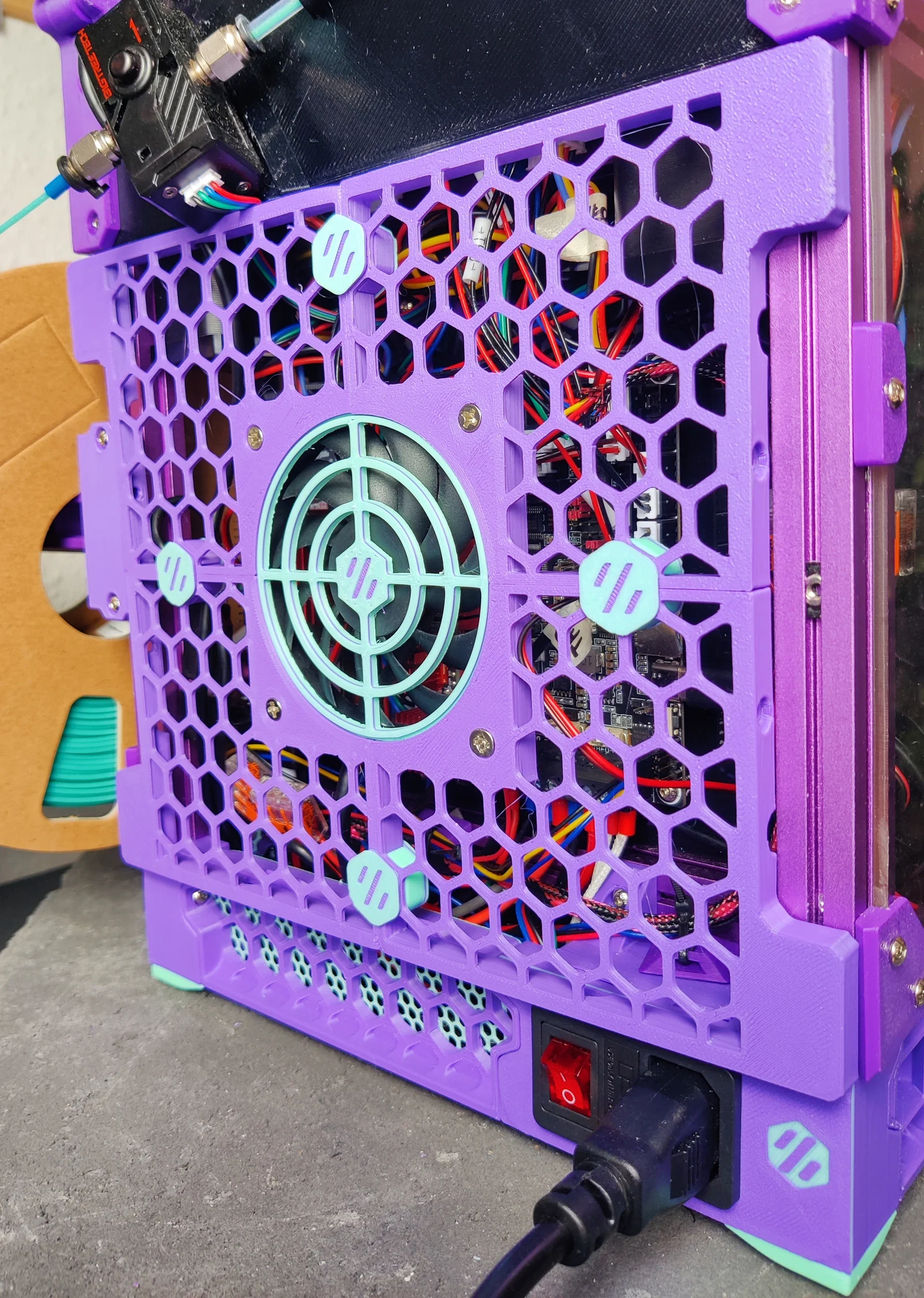

Đây là ốp lưng nam châm dành cho Voron V0.2, dùng để thay thế tấm panel phía sau bên dưới. Bạn có thể tự in ốp này ngay trên máy Voron 0.2 và cố định bằng các kẹp đi kèm.

Tùy vào máy in của bạn, một số chỗ có thể bị khít quá, nên cần chà nhám nhẹ. Chỉ có phần đế (shoes) là cần hỗ trợ (support) để lỗ nam châm được sắc nét. Bạn chỉ cần bắt vít xuyên qua các lỗ quạt nếu nó bị che khuất.

V2.2

• Tăng đường kính ngoài lỗ vít quạt lên 7.4mm để đầu vít nằm âm.
• Bổ sung các mẫu in liền khối (One Piece).

V2.1

• Thêm khung lưới (mesh) cho tất cả các tấm ốp – chỉ cần in lớp infill rồi cố định bằng kẹp và keo.
• Hỗ trợ thêm cho NF-PL14.

V2.0

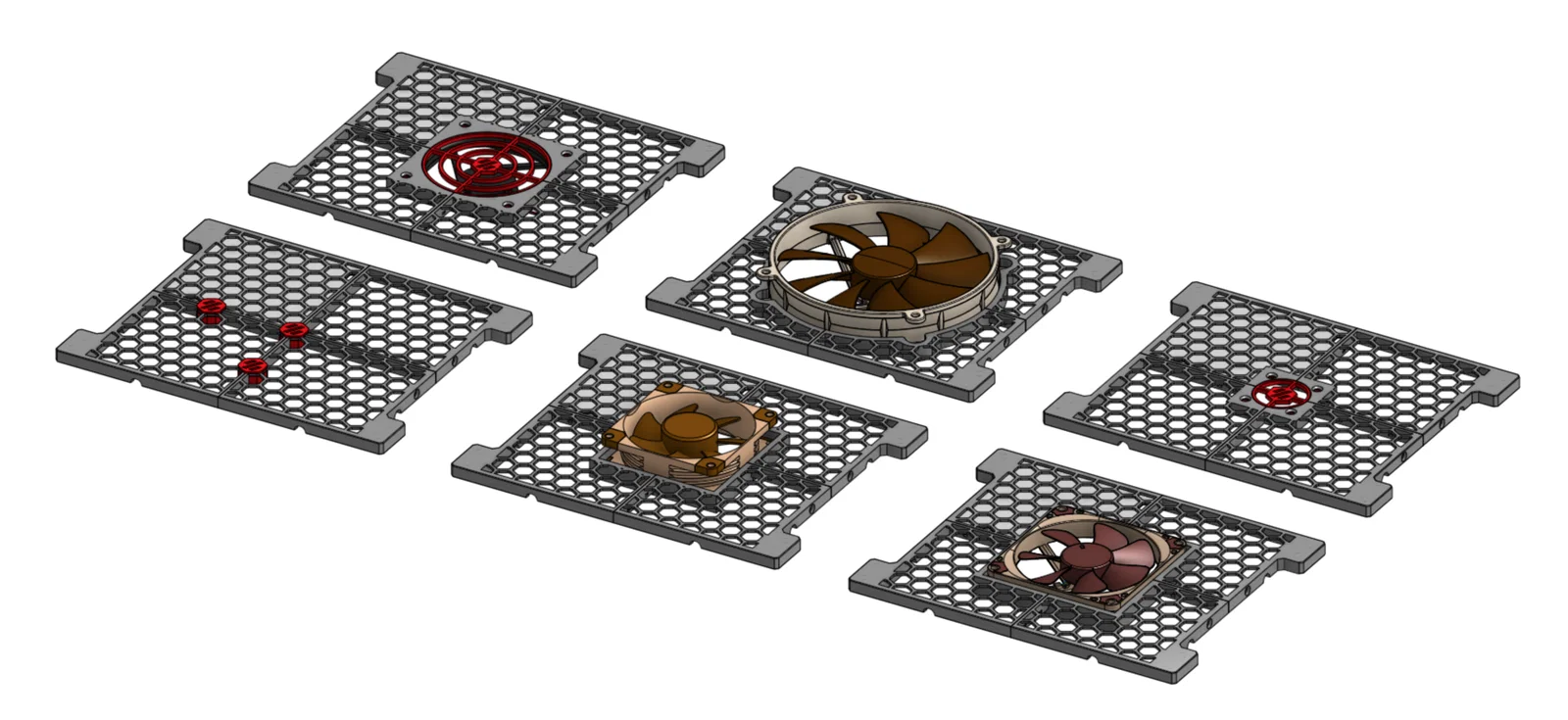

• Các phiên bản cho quạt 4010 và 8010 gắn trong – in dễ dàng hơn và không bị lồi ra ngoài!
• Bản 80mm gắn ngoài đã có sẵn support (chỉ cần in và bắt vít xuyên qua lớp mỏng dưới lỗ vít).
• Có lỗ đi dây quạt bằng dây rút (ZipTie).
• Lỗ cáp USB ở tất cả các cạnh.
• Lỗ M3 cho các phụ kiện gắn thêm (đang phát triển).
• Che kín toàn bộ tấm ốp sau.
• Tương thích với URBI BTT SFS v2.

Các phần đế và kẹp cũ vẫn tương thích với V2 và có thể tái sử dụng.

Linh kiện phần cứng cần thiết

• 4x vít M3x6 BHCS để gắn đế.
• 2x vít M3x30 BHCS để nối dài giá đỡ cuộn nhựa.

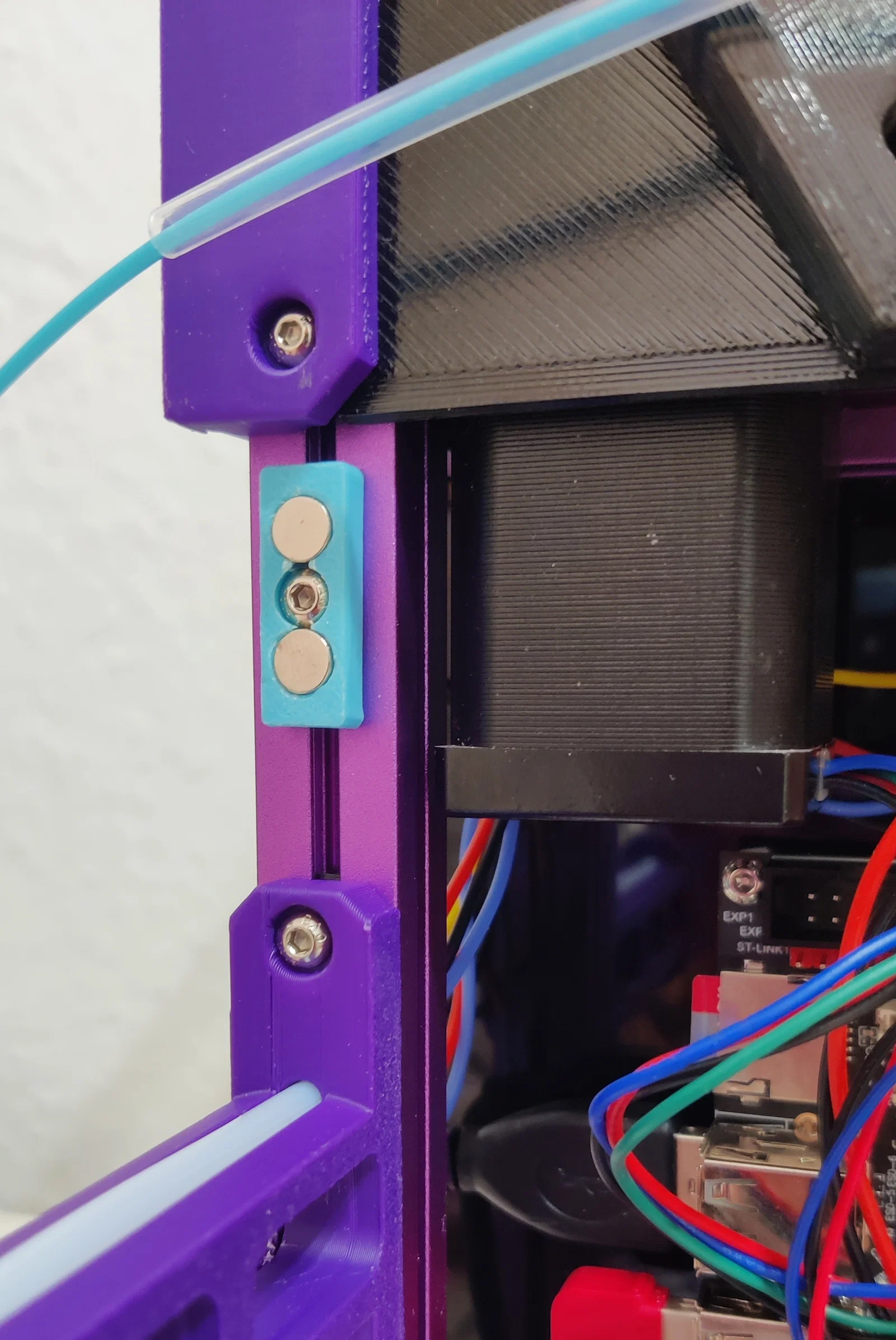

• 8 hoặc 16 nam châm tròn 6x3mm (dùng nửa số lượng vẫn ổn).
• Tùy chọn: Quạt 80mm (ví dụ Noctua NF-A8 PWM), quạt 4010 hoặc 8010.

Nguồn các mô hình quạt:

• https://grabcad.com/library/noctua-nf-a9-14-1
• https://grabcad.com/library/noctua-nf-a8-pwm-80x80x25-1
• https://grabcad.com/library/nf-p14-flx-fan-1
