Vỏ bảo vệ MH-ET LIVE ESP32 DEVKIT WIFI+BLE 55mm x 28mm

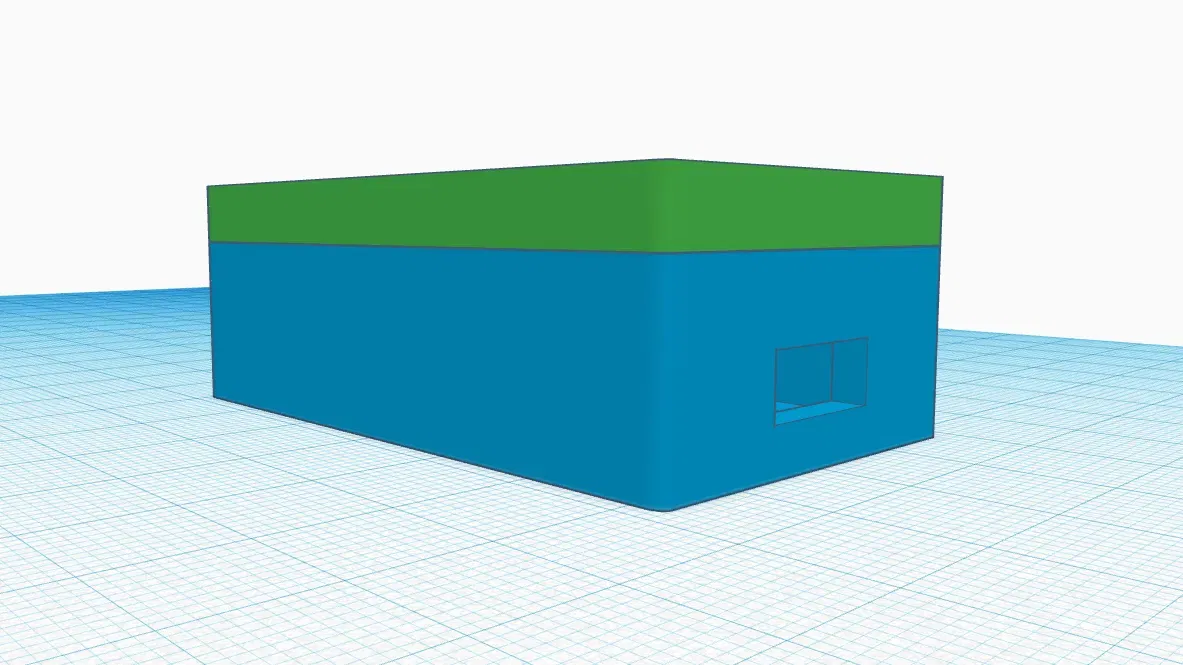

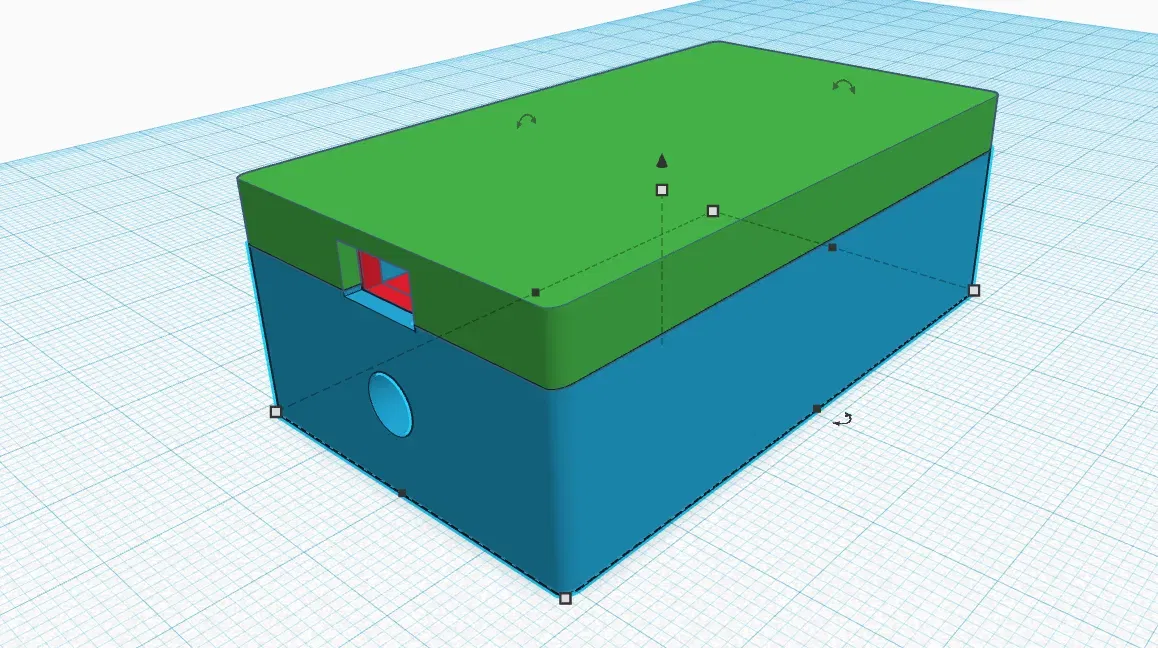

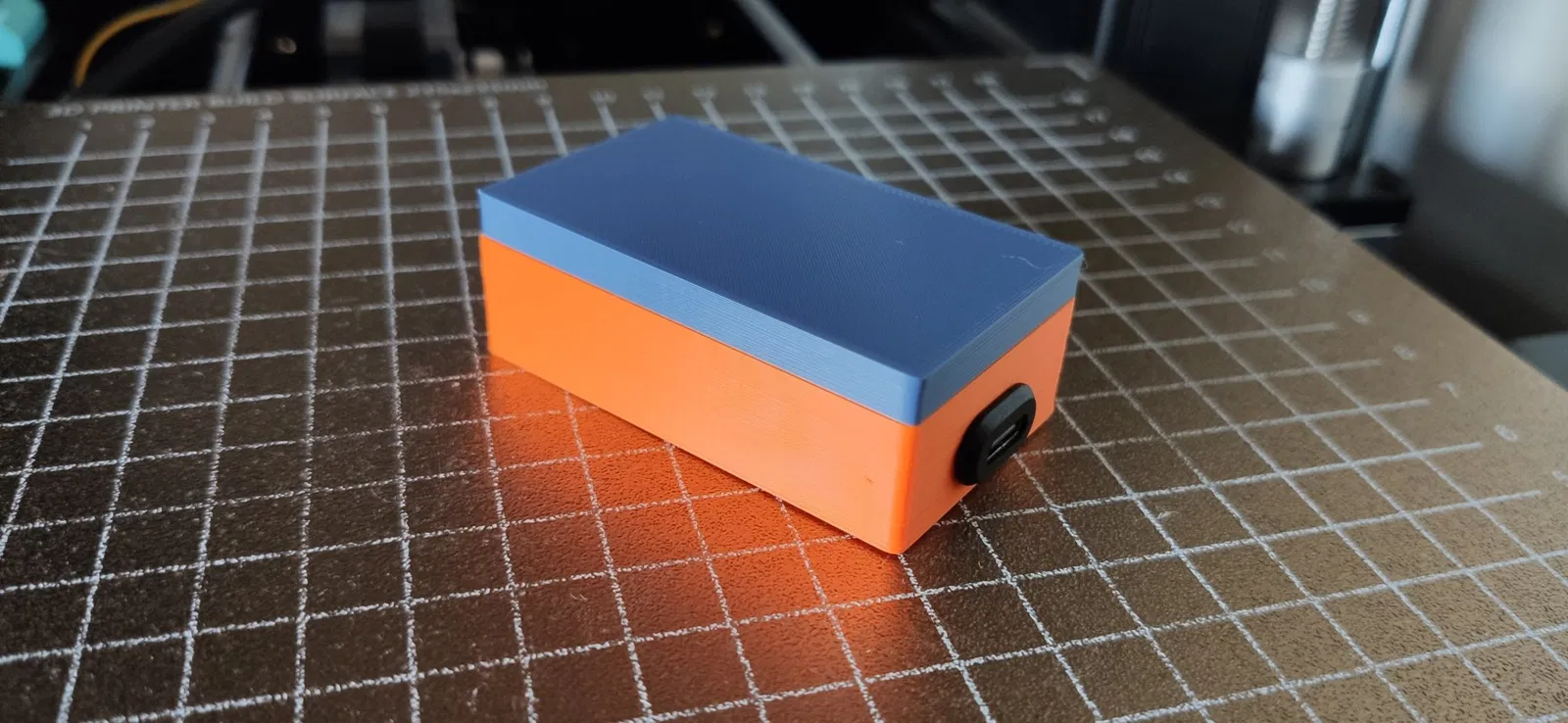

Bởi vì tôi đơn giản không thể tìm thấy bất kỳ vỏ nào phù hợp cho MH-ET LIVE/ESP32 DEVKIT WIFI+BLE của mình, tôi đã thiết kế một cái riêng trong tinkercad.

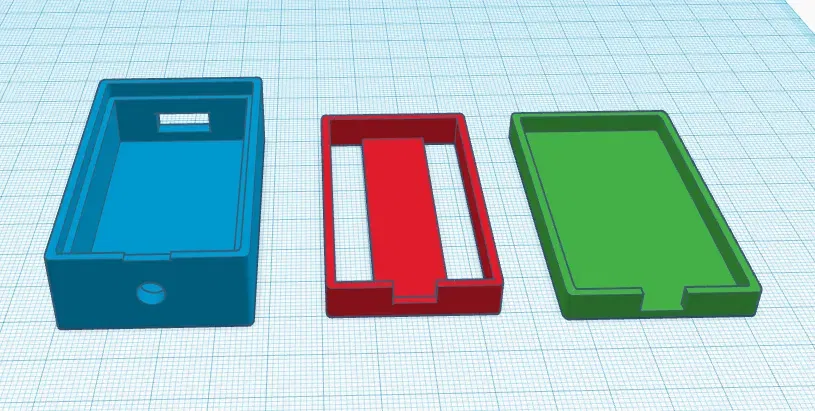

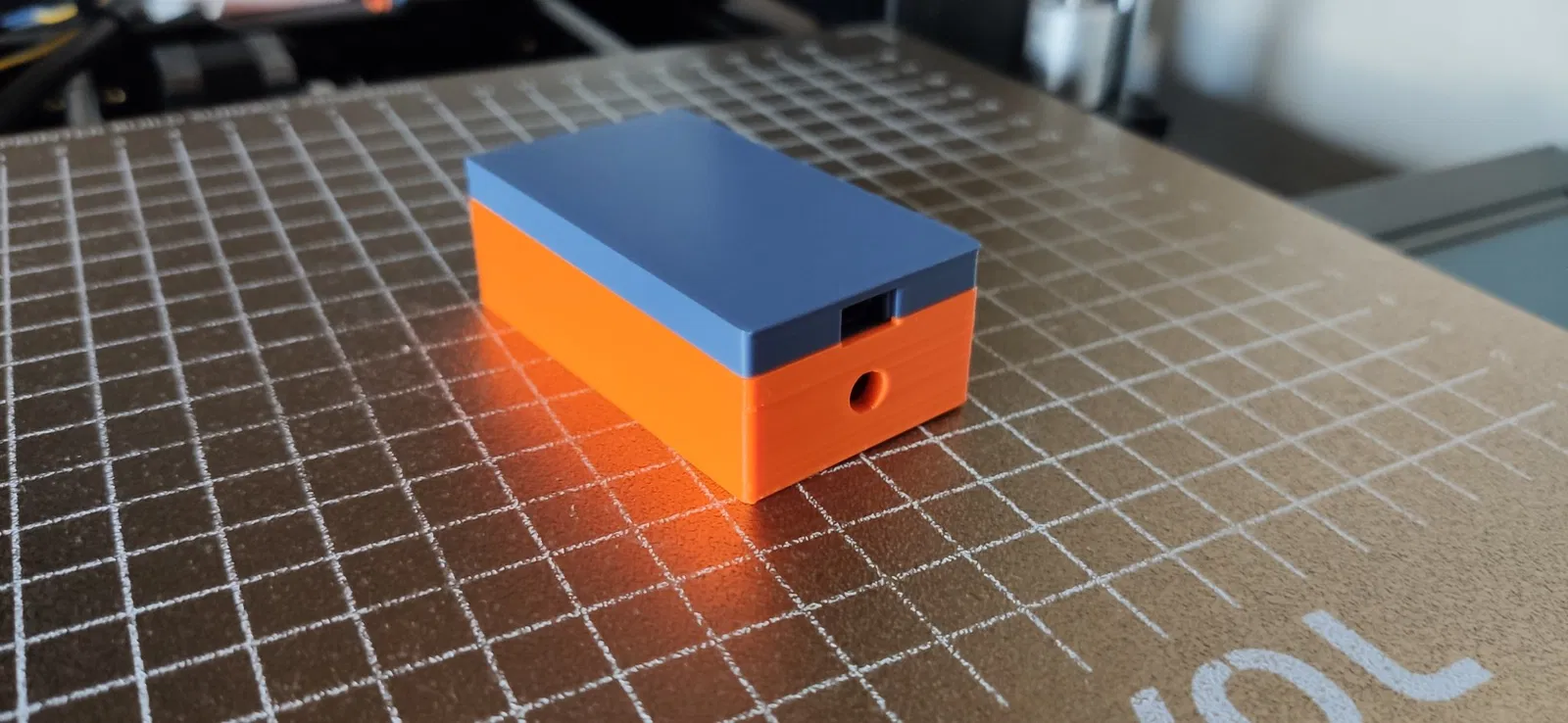

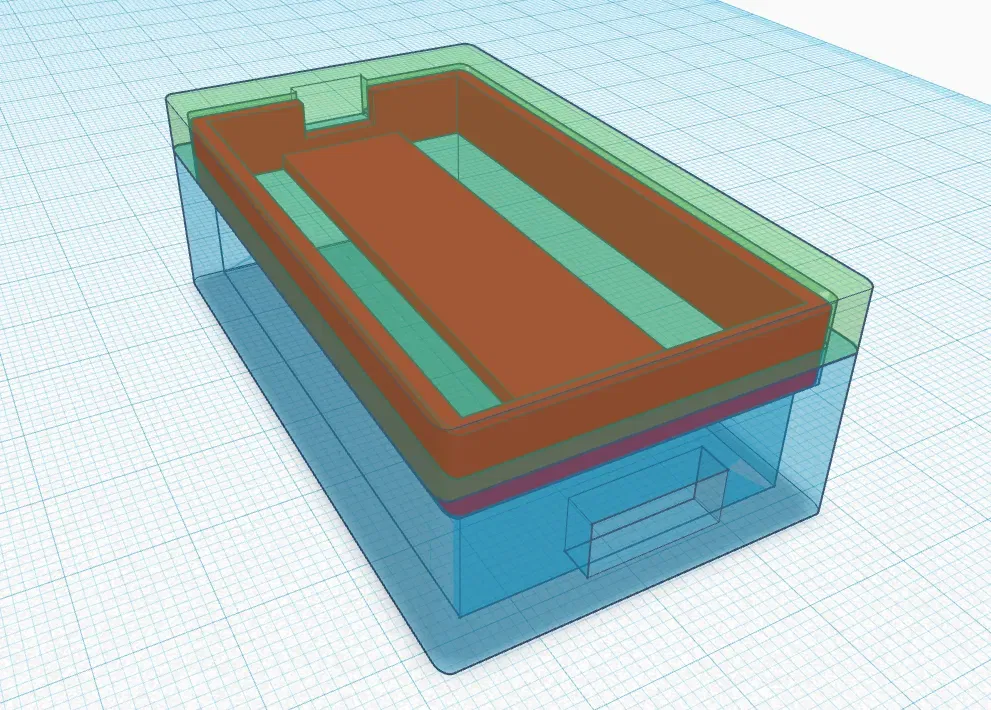

Tôi cần một vỏ có một số không gian cho các thành phần khác bên dưới ESP. Trong trường hợp của tôi, nó phải phù hợp với một bộ khuếch đại max98357. Hơn nữa, nó cung cấp hai tùy chọn để dẫn dây bổ sung ra ngoài hoặc vào trong. Lỗ thứ hai cũng có thể được sử dụng cho nguồn điện bên ngoài, nếu bạn không muốn cấp nguồn cho các thành phần bổ sung từ chính ESP.

Xin hãy chú ý đến kích thước bảng của bạn. Có nhiều biến thể khác nhau với các kích thước khác nhau.

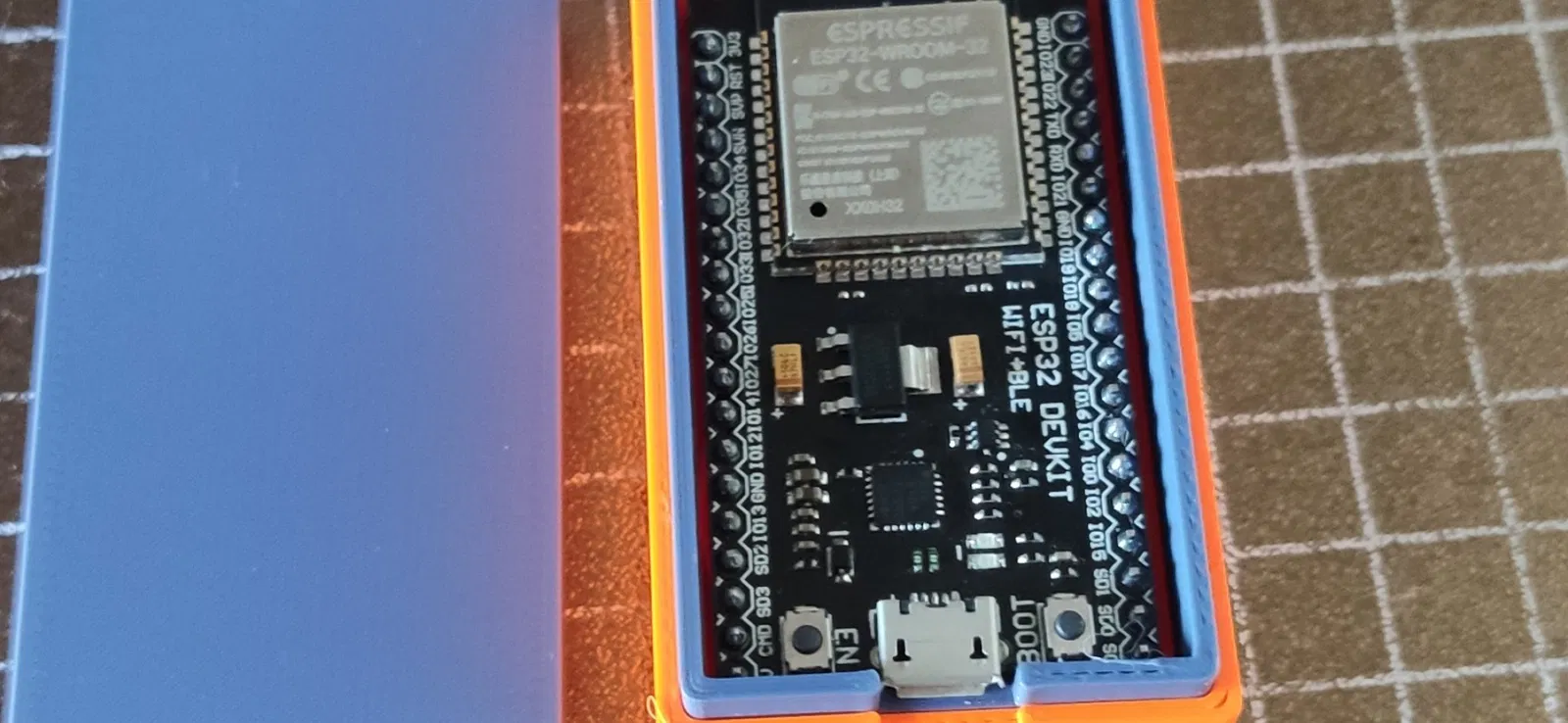

Vỏ này dành cho phiên bản 55mm x 28mm với 38 chân.

Hơn nữa, vì kích thước nhỏ của vỏ, ESP sẽ không vừa nếu bạn gắn cáp DuPont thông thường lên đó. Bạn phải sử dụng các cáp nhỏ hoặc hàn dây vào các đầu nối, như tôi thích làm.

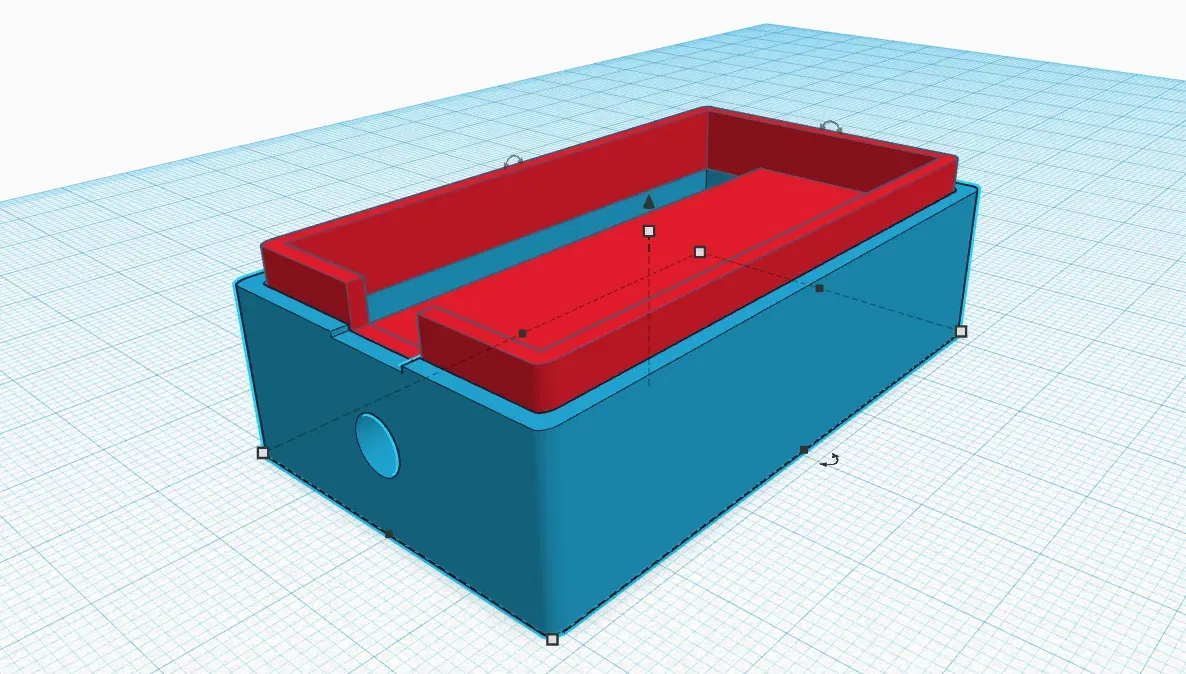

Vỏ được thiết kế để vừa lỏng, vì tôi thích truy cập dễ dàng. Nếu bạn thích một cái vừa khít, hãy in phần giữa với kích thước 101%.

Hướng dẫn in:

• Vật liệu: PLA/PETG
• Chiều cao lớp: .2
• Đường viền: cài đặt mặc định
• Hỗ trợ: không cần thiết
