Đế Gridfinity cho xe đẩy IKEA RÅSKOG

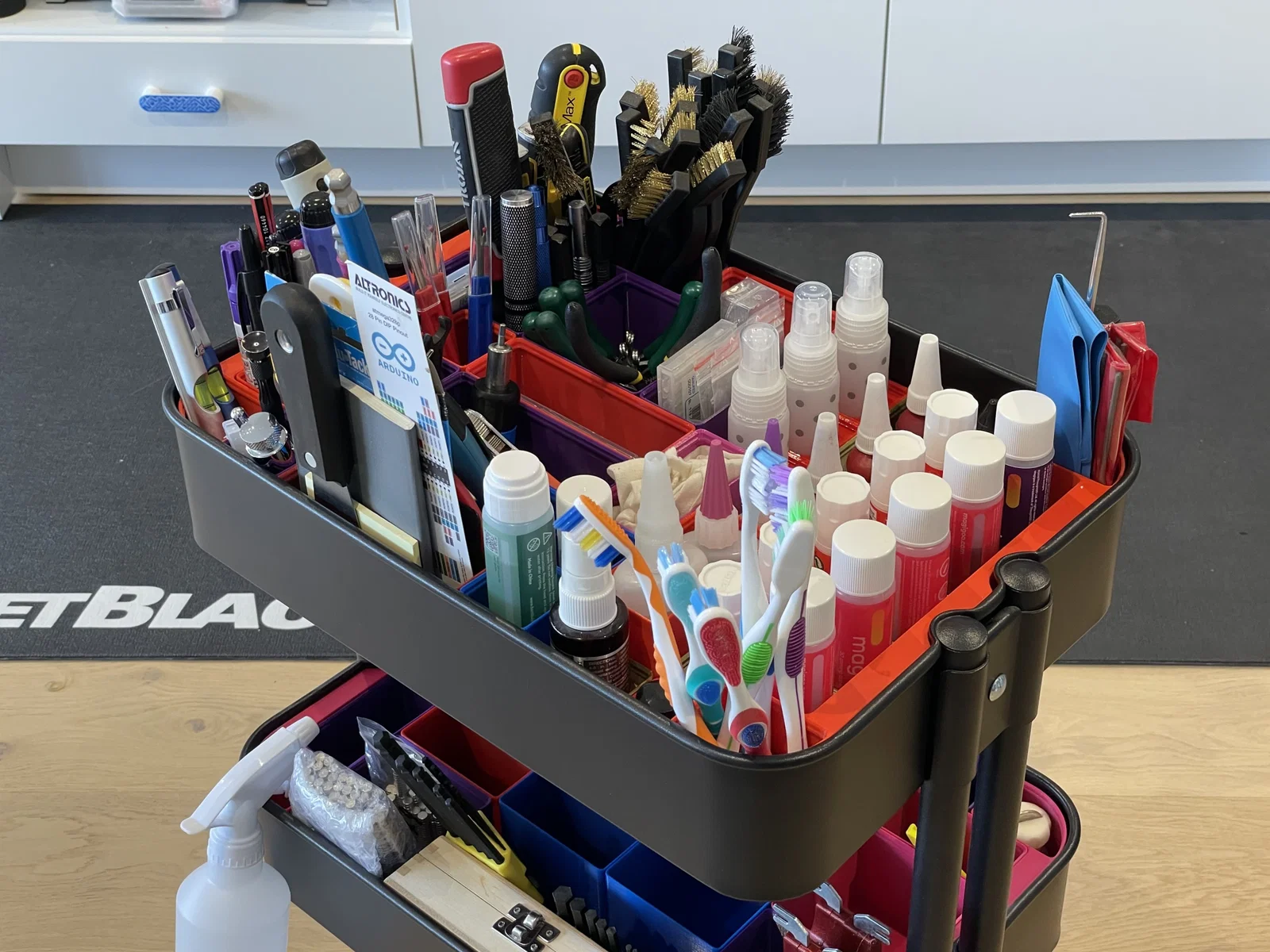

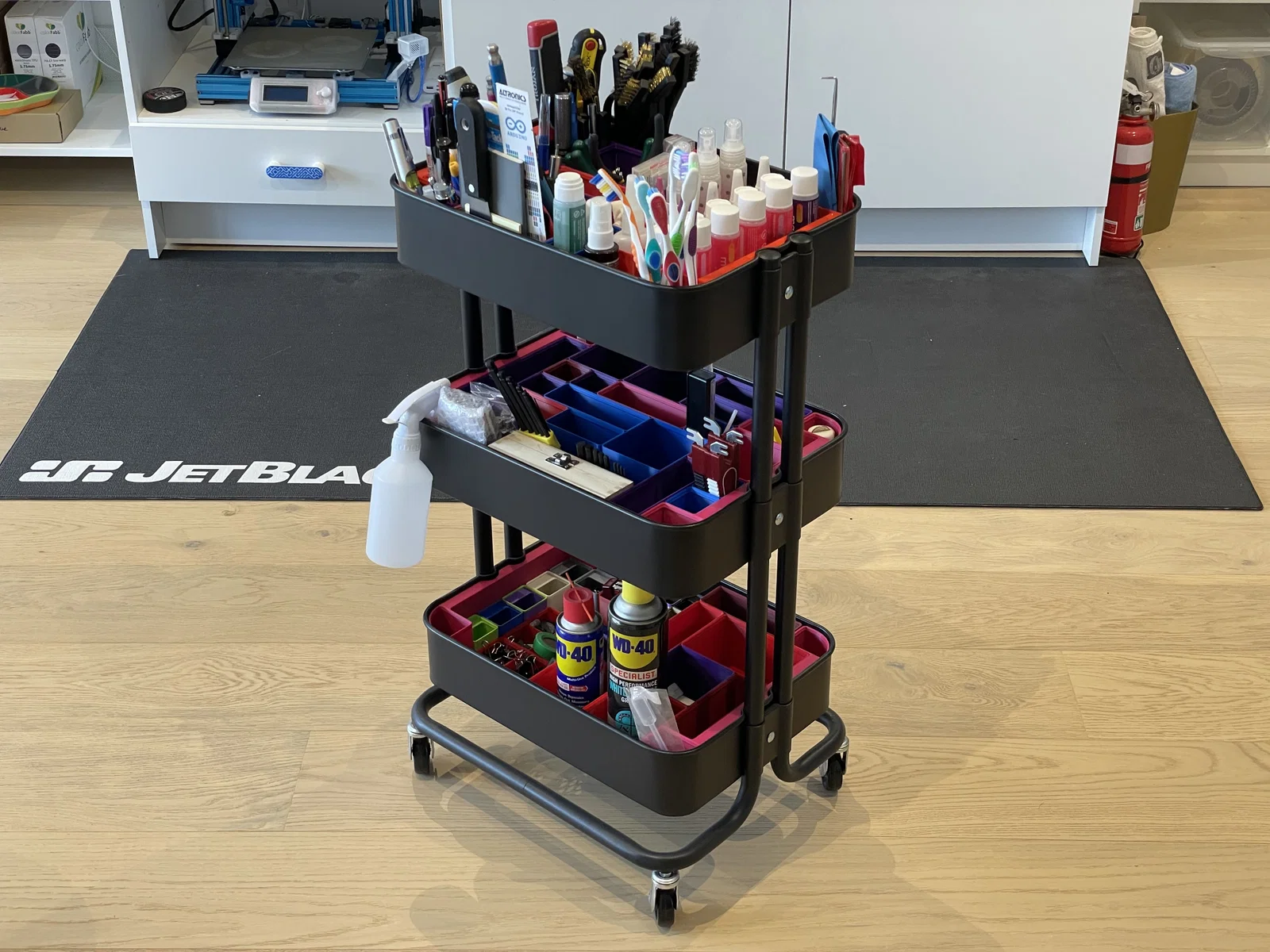

Mình đã dùng mấy chiếc xe đẩy IKEA RÅSKOG trong xưởng một thời gian và muốn thử tận dụng hệ thống lưu trữ Gridfinity cho chúng. Mình thấy thích ý tưởng của @ArendsoogCarine nhưng lại muốn dùng loại đế có gắn nam châm và có ý tưởng hơi khác một chút cho phần các mảnh ở hai đầu.

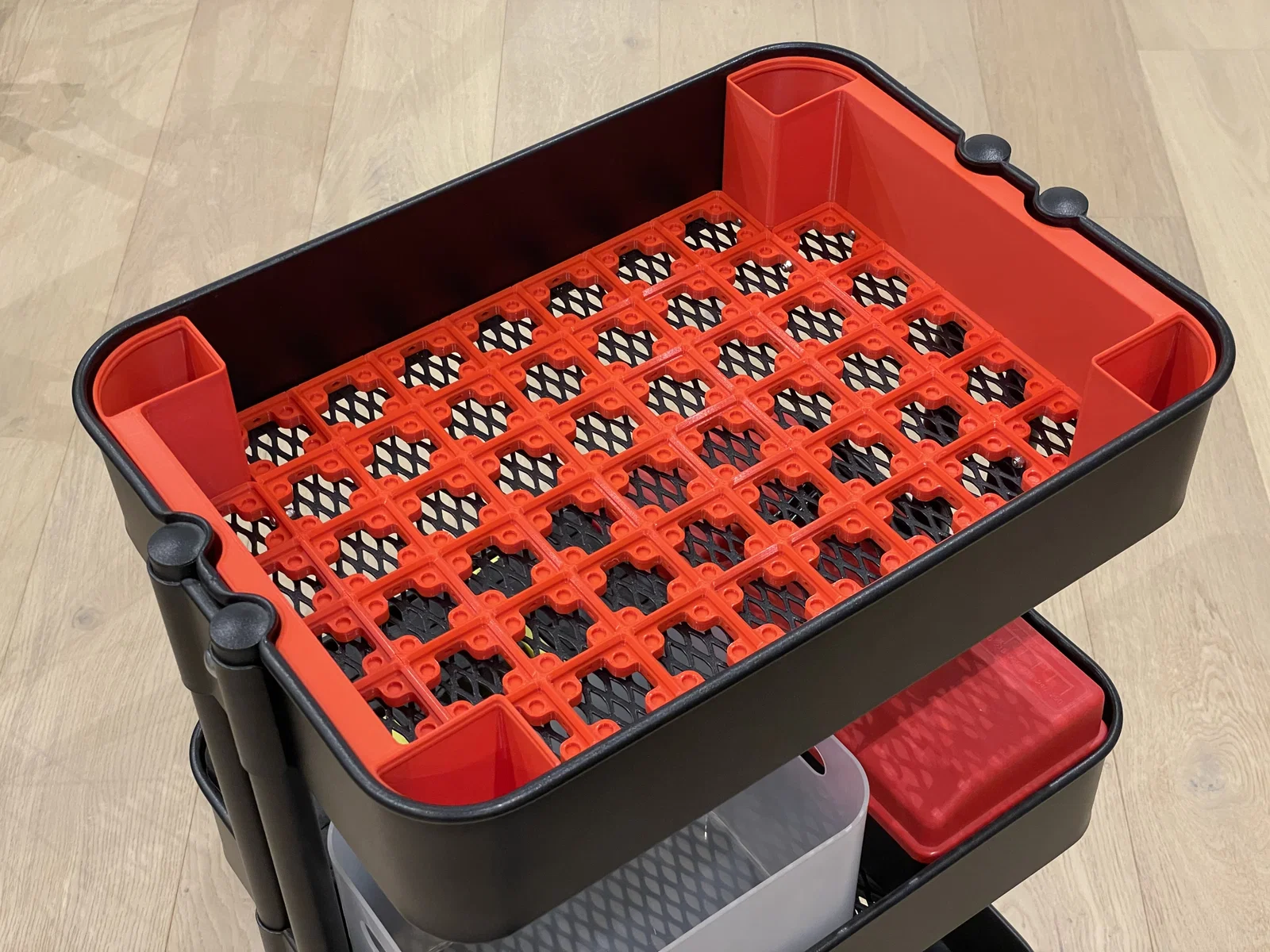

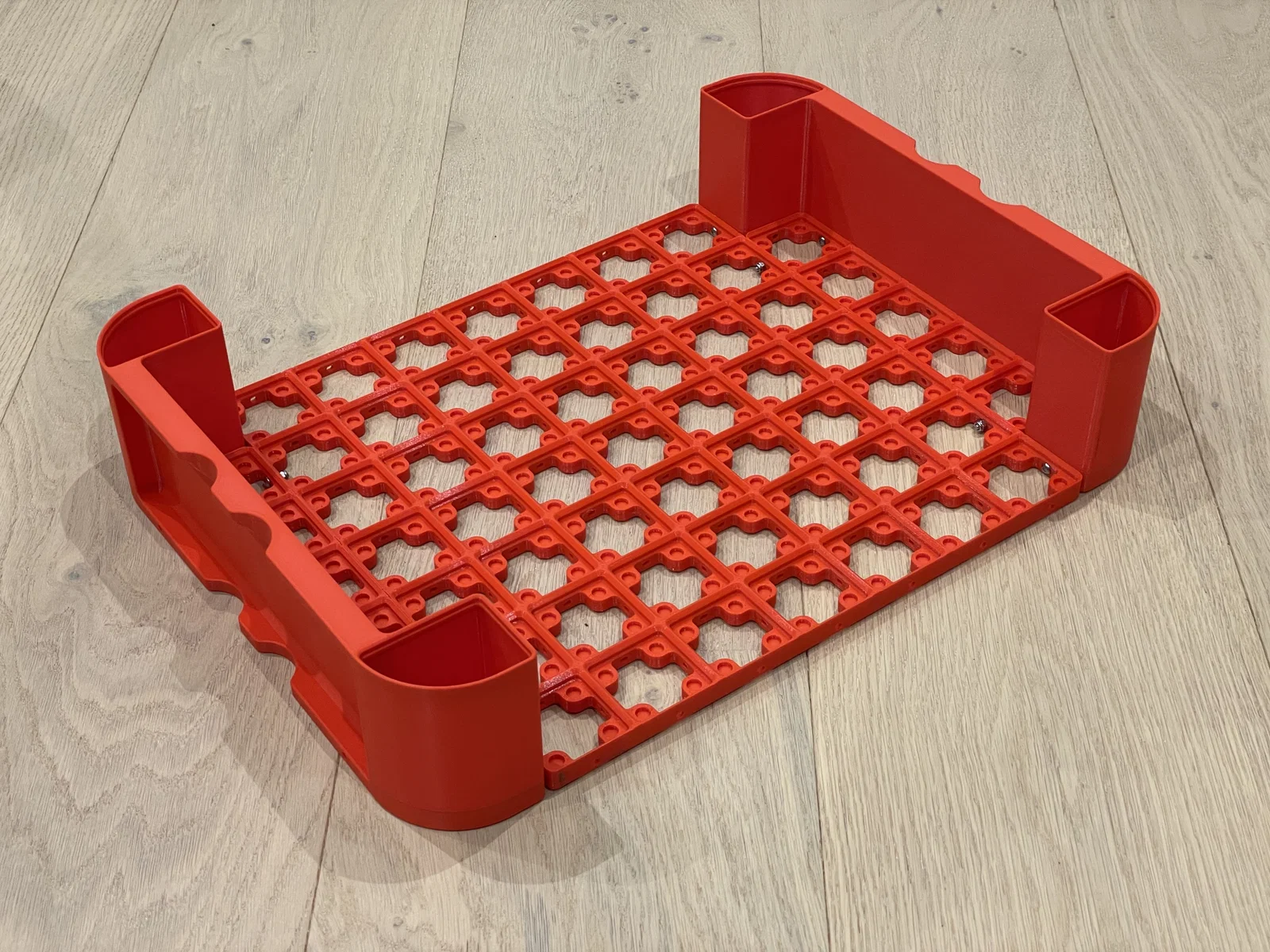

Mỗi kệ cần 5 mảnh: một tấm đế 7x7, hai tấm 5x1 và hai mảnh đầu. Các tấm đế được tạo bằng dự án Gridfinity Rebuilt in OpenSCAD, nên nếu bạn dùng máy in nhỏ hơn thì có thể tự tạo lại kích thước. Các mảnh ở đầu có thể dễ dàng cắt đôi bằng PrusaSlicer nếu cần.

Các tệp STL đế đi kèm có sẵn lỗ bắt vít M3 xung quanh để nối các tấm lại với nhau, còn mảnh đầu thì có lỗ cho ốc tán vuông M3 để cố định đế vào đầu kệ. Các phần bên trong có lỗ chữ nhật 3x2mm để bạn dùng dây rút (ziptie) cố định đế vào kệ.

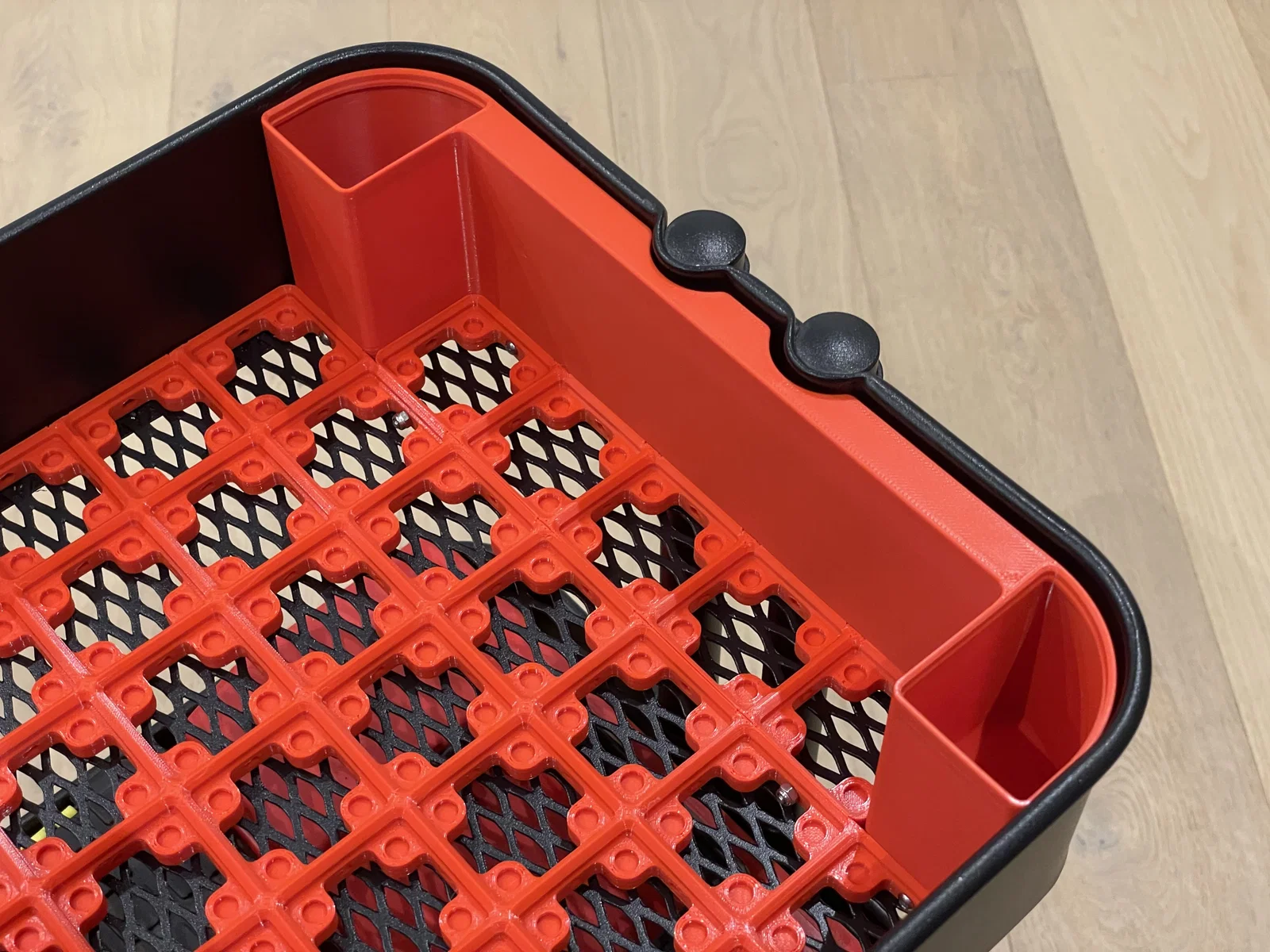

Các mảnh ở đầu được thiết kế sẵn các ngăn cố định ở mỗi góc với chiều cao bằng với kệ. Lưu ý là sai số sản xuất của RÅSKOG thường khá lớn, nên các mảnh này có thể không khít hoàn toàn với xe của bạn, nhưng với chút khéo léo thì mình đã lắp vừa tất cả các kệ mà mình thử qua.

LƯU Ý: Đã có trường hợp người dùng in ra không vừa do kích thước lệch quá nhiều. Mình khuyên bạn nên đo đạc sơ bộ kệ của mình so với kích thước bản in trước khi bắt đầu in thử. Có vẻ như các phiên bản xe đẩy IKEA này có sự chênh lệch về kích thước lớn hơn mình nghĩ.
