CR-6 SE/Max 6burner phiên bản 3

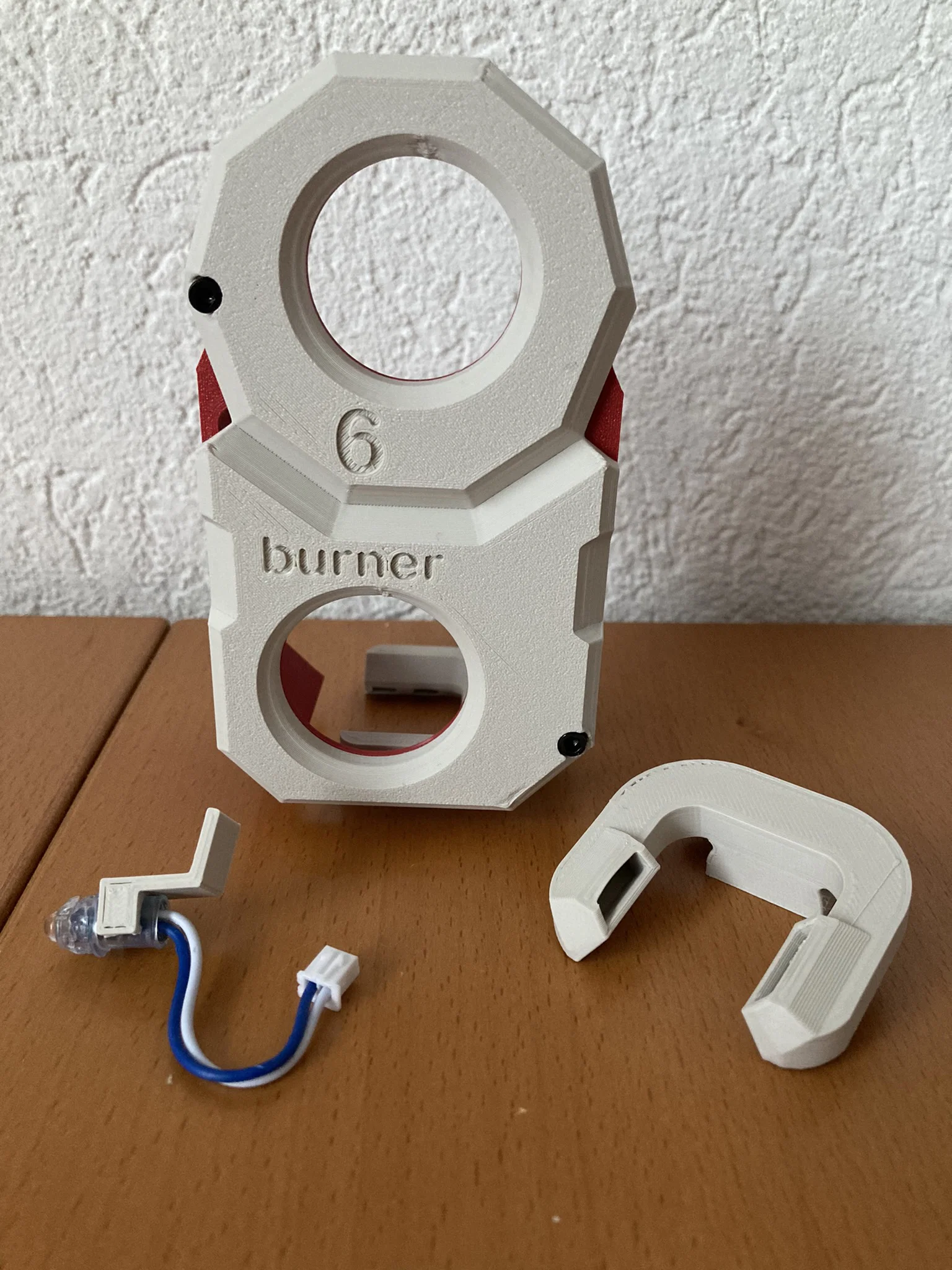

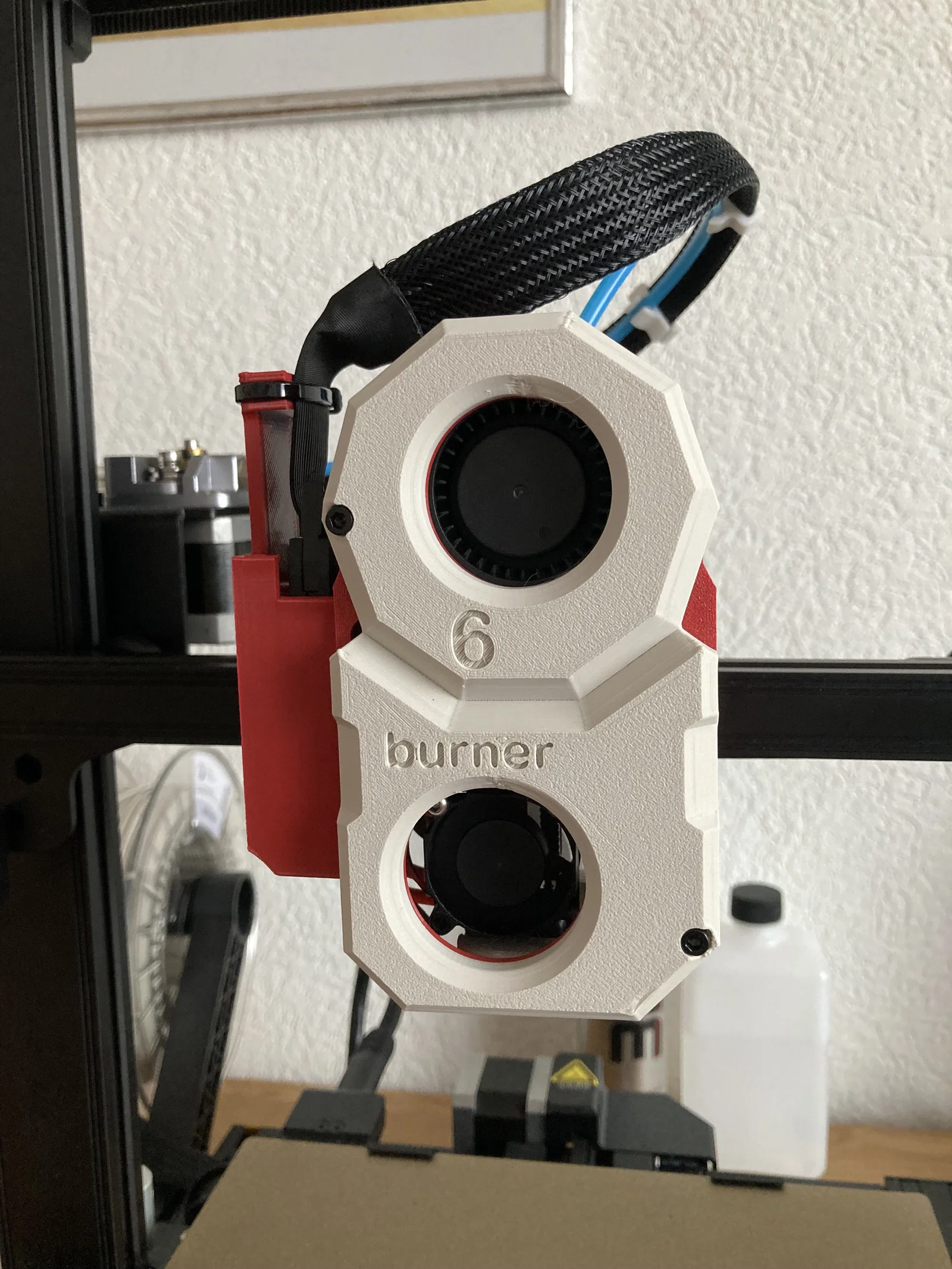

Nâng cấp tản nhiệt cho dòng máy CR-6 SE/Max với thiết kế 6burner V3 chuyên dụng cho chế độ bowden. Hỗ trợ lắp quạt 4020 hoặc 5015 giúp tăng hiệu quả làm mát cho vật thể, đảm bảo bản in đẹp và chất lượng hơn.
Mô tả
Cái 6burner V3 này chỉ dùng được ở chế độ bowden thôi nha.
Phần tản nhiệt cho vật thể (part cooling) đã được cải tiến bằng cách lắp quạt thổi (radial blower fan) loại 4020 hoặc 5015. Đường dẫn khí được làm to hơn và kết thúc bằng một ống dẫn khí (part cooling duct) với nhiều tùy chọn đã qua kiểm tra. Bạn cũng có thể tự thiết kế ống dẫn khí riêng cho mình.
Mình khuyên mọi người nên dùng quạt 5015 loại có vòng bi thủy lực (hydraulic bearings), chỉ cần chạy ở mức 60% là đủ mát, lại còn êm hơn nhiều so với quạt 4020 chạy ở mức 80%.
Đã sử dụng và kiểm tra:
- Tất cả các ống dẫn khí làm mát (part cooling ducts)

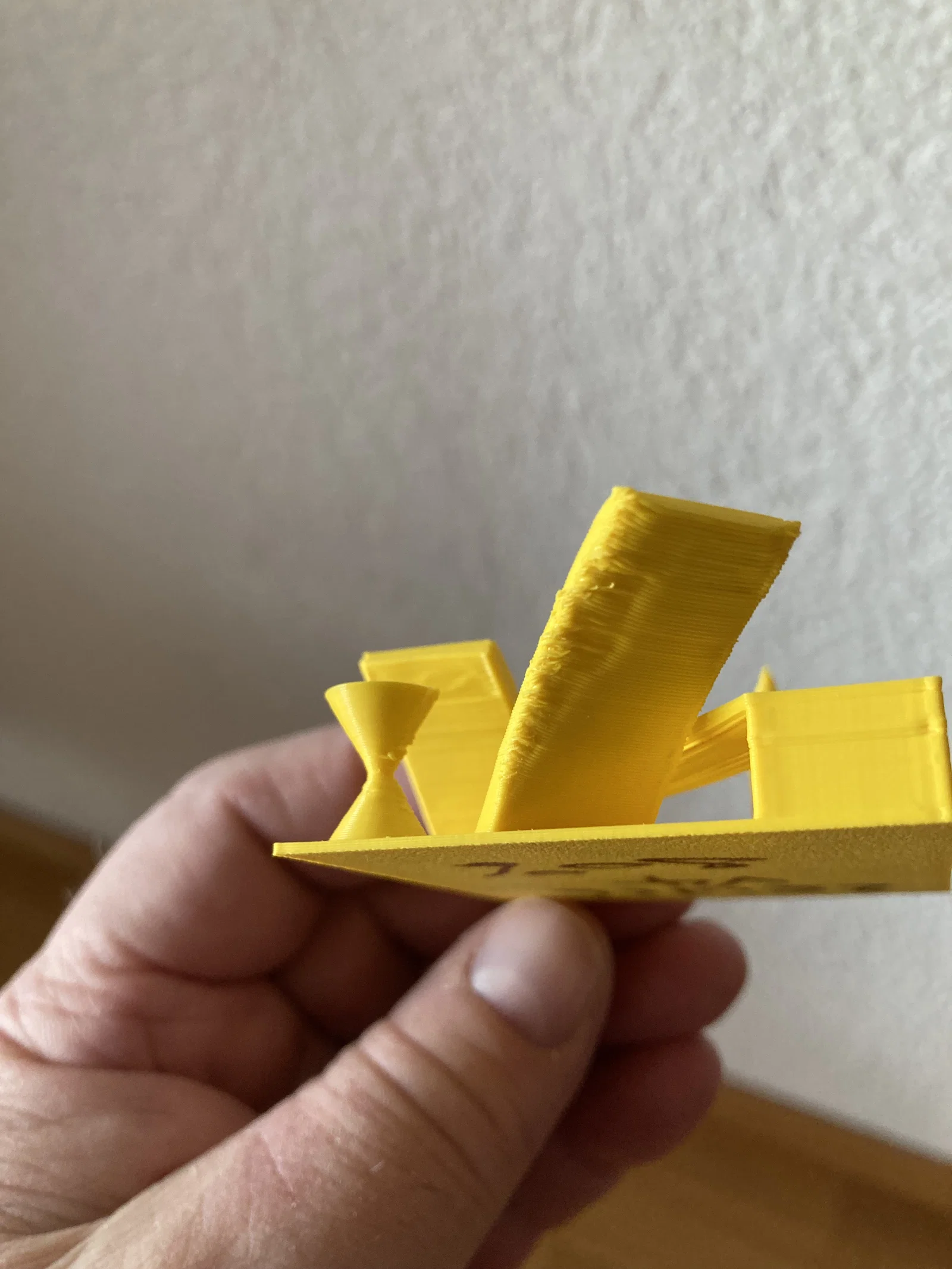

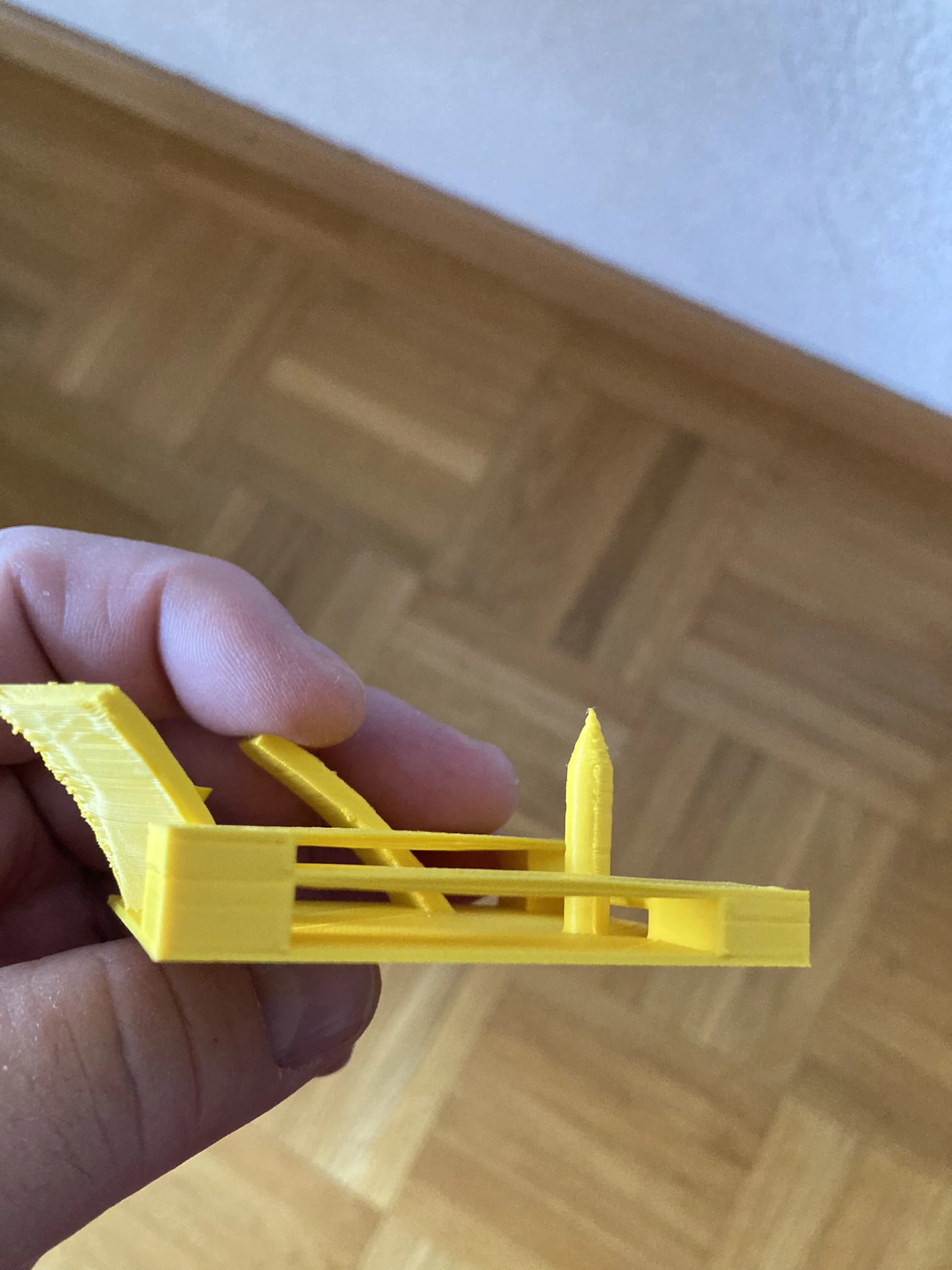

- Các bài kiểm tra Part_duct_2sides xem trong hình (dùng nhựa PLA-NX2 màu vàng của hãng Extrudr)
- Ngàm gắn bowden mặc định
- Ngàm gắn quạt thổi 5015
Chưa kiểm tra:
- Giá đỡ đèn LED
- Quạt thổi 4020
- Quạt tản nhiệt đầu in 4010
