K1/K1C CFS Purge Chute V2 - Máng xả nhựa cải tiến

Nên in bằng nhựa ABS/ASA/PC để tránh nhựa PLA bị dính bên trong lòng ống!!!!

Để chống dính tốt hơn, bạn có thể xịt thêm dung dịch PTFE (Liquid/Spray).

Phiên bản cũ mình làm hơi vội, còn bản V2 này đã được trau chuốt kỹ lưỡng hơn.

• Góc ống dẫn rộng hơn
• Không còn kén kích thước ốc vít
• Có rãnh khoét 0.5mm để dán băng keo 2 mặt, giúp cố định khít và phẳng hơn

Lưu ý: Bản mod này yêu cầu bạn phải cắt tỉa và dũa bớt khe cắm giá đỡ cuộn nhựa ở phía sau máy.

Các vật dụng cần chuẩn bị:

• 4x6mm M3 Insert (ốc cấy nhiệt)
• Ốc M3
• Băng keo 2 mặt 3M
• Chai xịt PTFE

Hướng dẫn:

1. Cắt bỏ phần nhựa thừa ở phía sau vị trí lắp giá đỡ cuộn nhựa trên máy K1 (mình dùng kìm để cắt phần lớn, sau đó dùng máy dremel cầm tay để mài lại cho phẳng).
2. Xịt dung dịch PTFE vào bên trong lòng ống dẫn và đợi khoảng 10-15 phút cho khô.

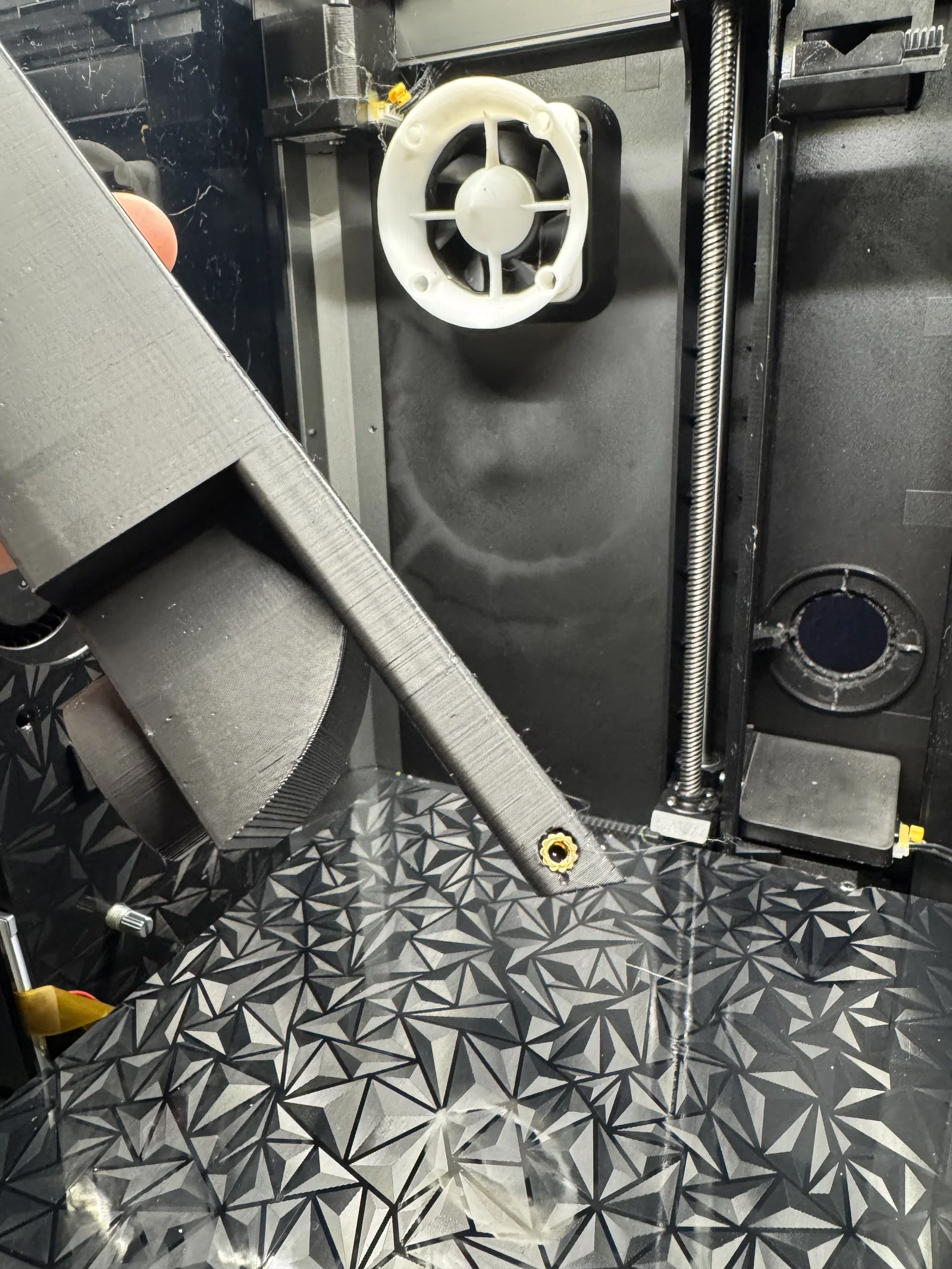

3. Làm nóng mỏ hàn lên 400°F (khoảng 200°C) và cấy ốc insert vào lỗ đã tạo sẵn. Cấy từ từ để tránh làm cháy nhựa hoặc lệch vị trí insert.

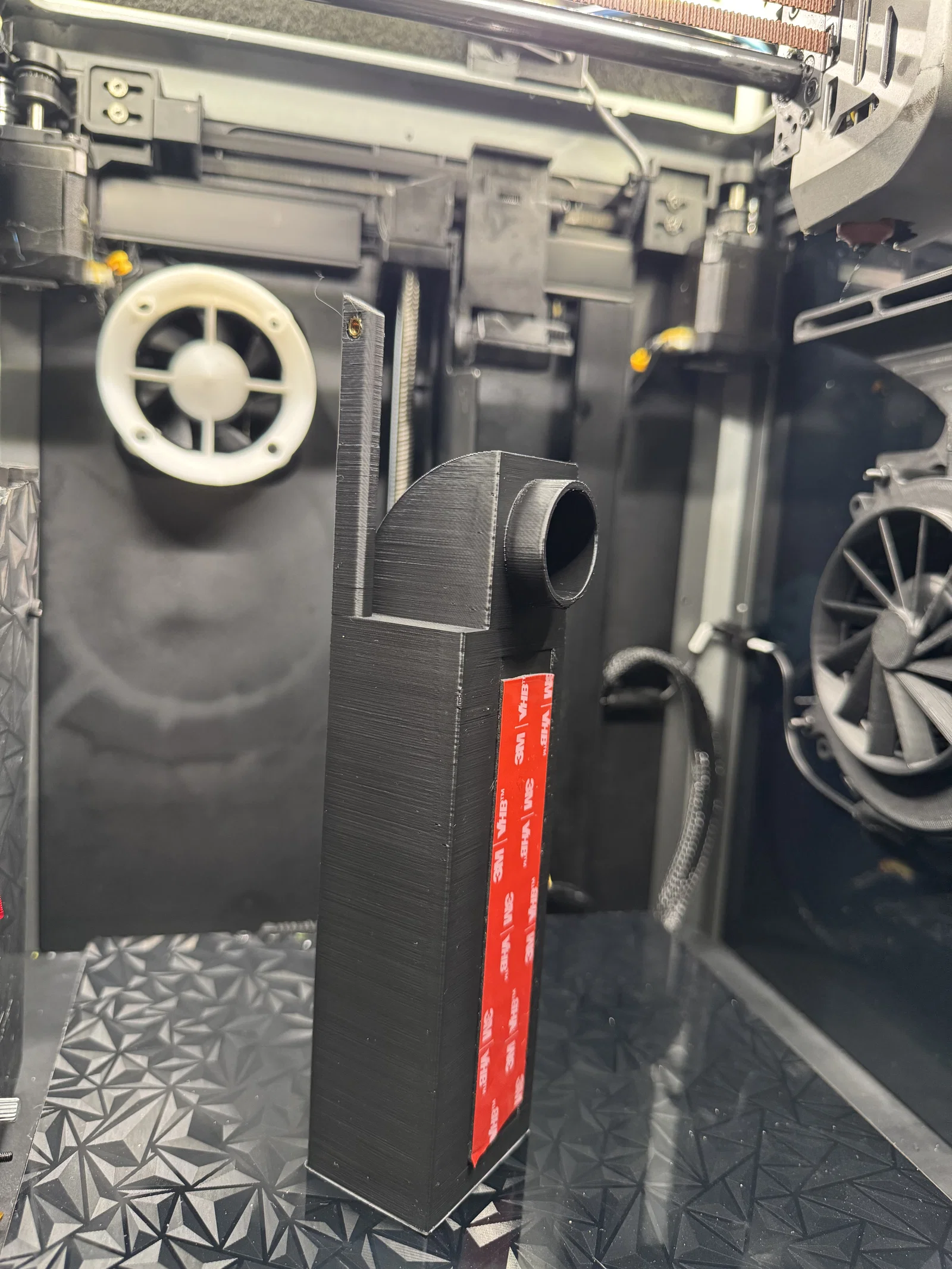

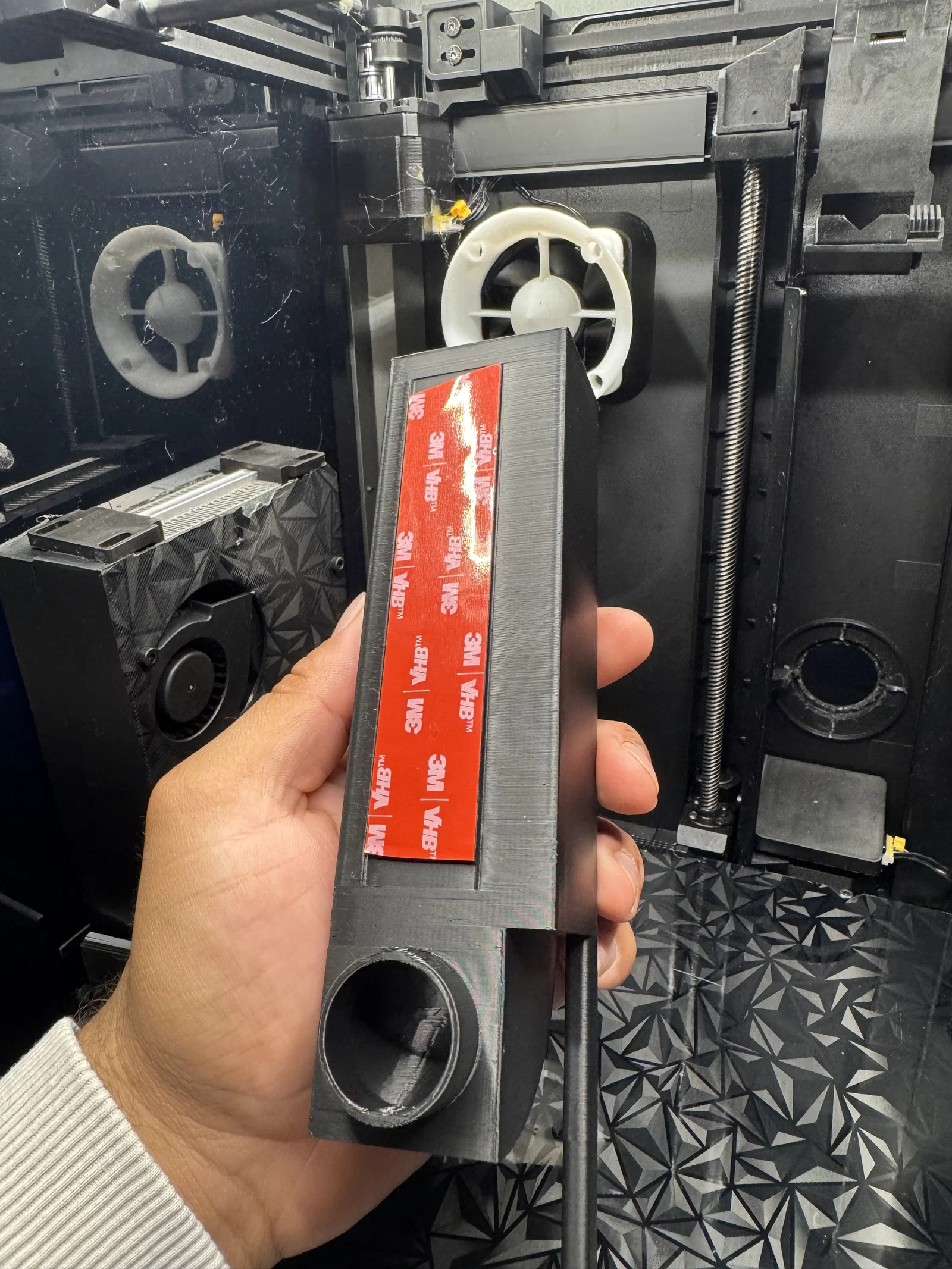

4. Dán băng keo 2 mặt 3M vào rãnh chữ nhật đã được thiết kế.

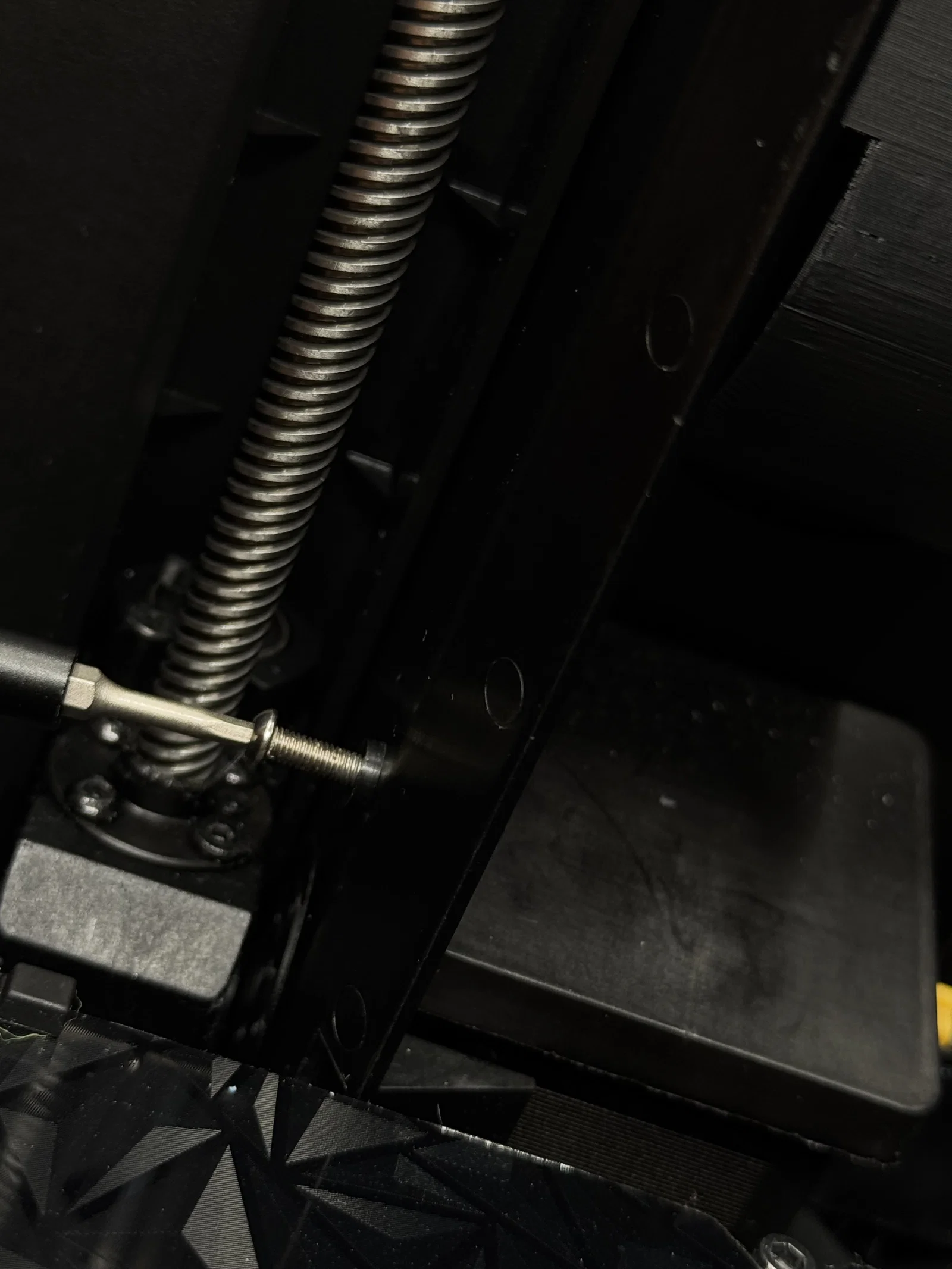

5. Tháo trục Z và ốc bảo vệ motor trục Z (nằm ở phía dưới, cạnh motor trục Z).
6. Bạn có thể chọn giữ lại hoặc bỏ luôn nắp che motor trục Z vì sau khi lắp mod này sẽ không dùng tới nữa.

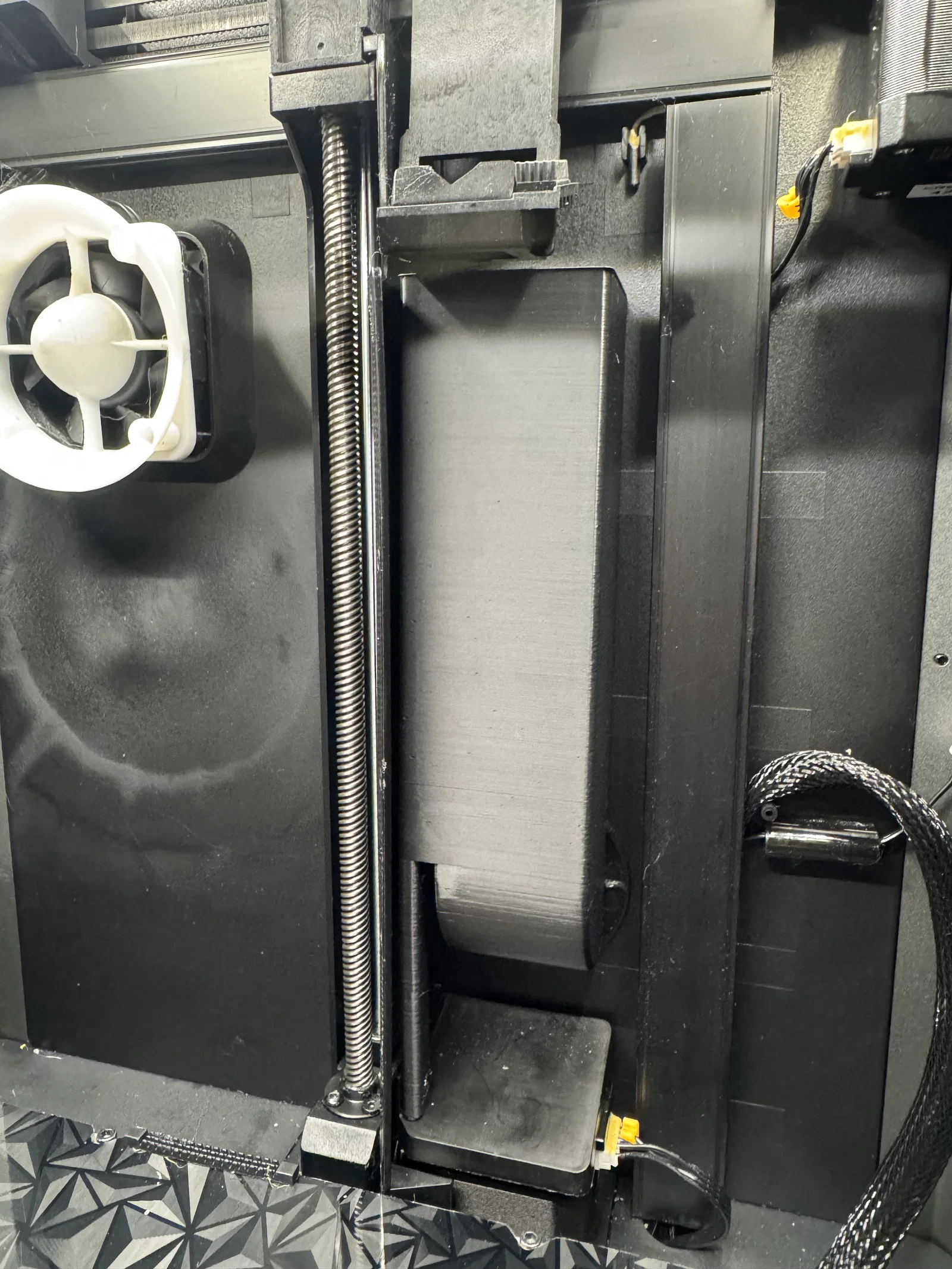

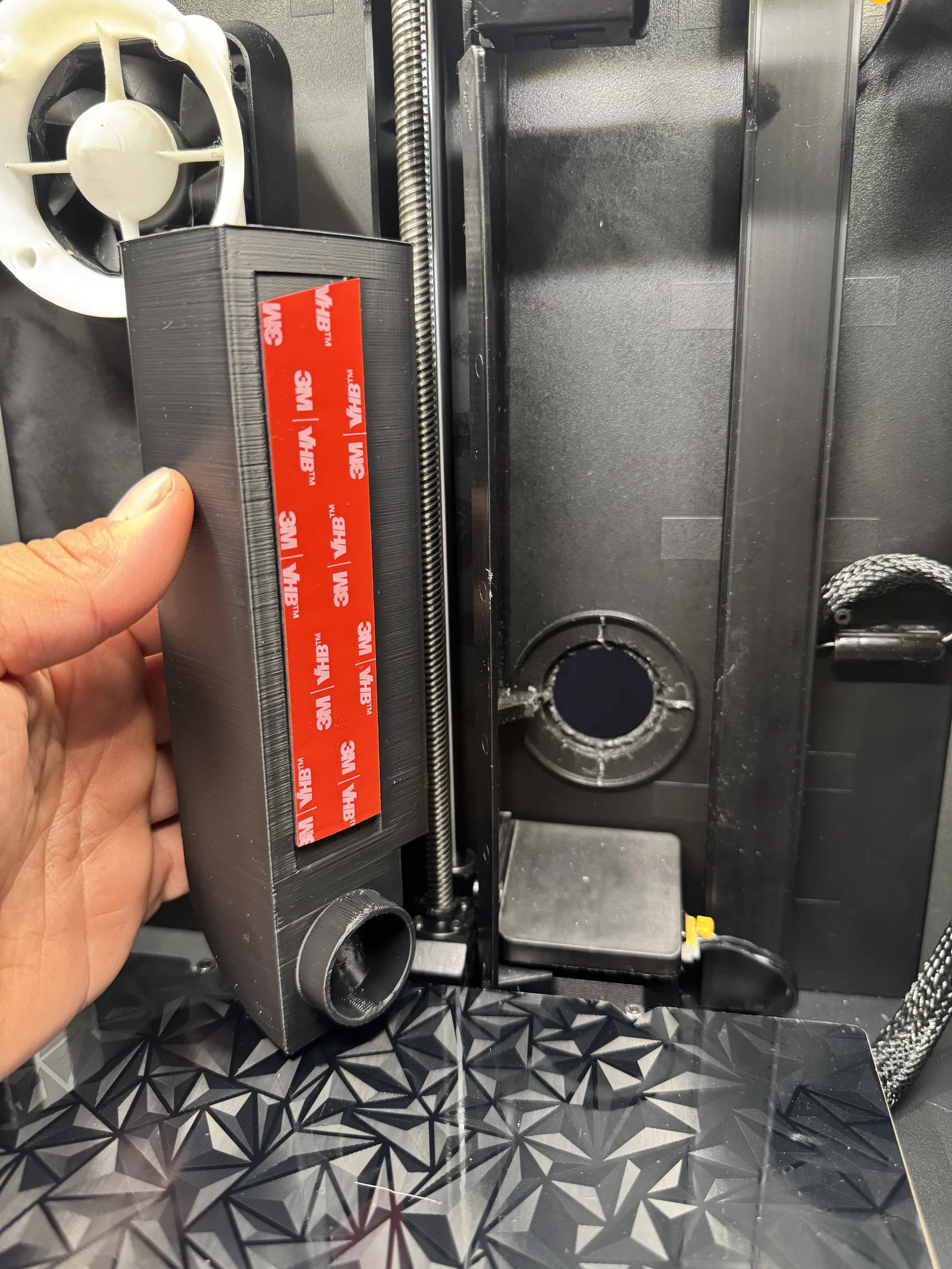

7. Canh chỉnh lỗ thoát nhựa sao cho khớp với khe hở ở giá đỡ cuộn nhựa mà bạn đã cắt, đảm bảo lỗ của ốc insert trùng với lỗ bắt ốc trên máy.
8. Ấn nhẹ vào mặt sau để băng keo 2 mặt dính chặt vào thân máy.

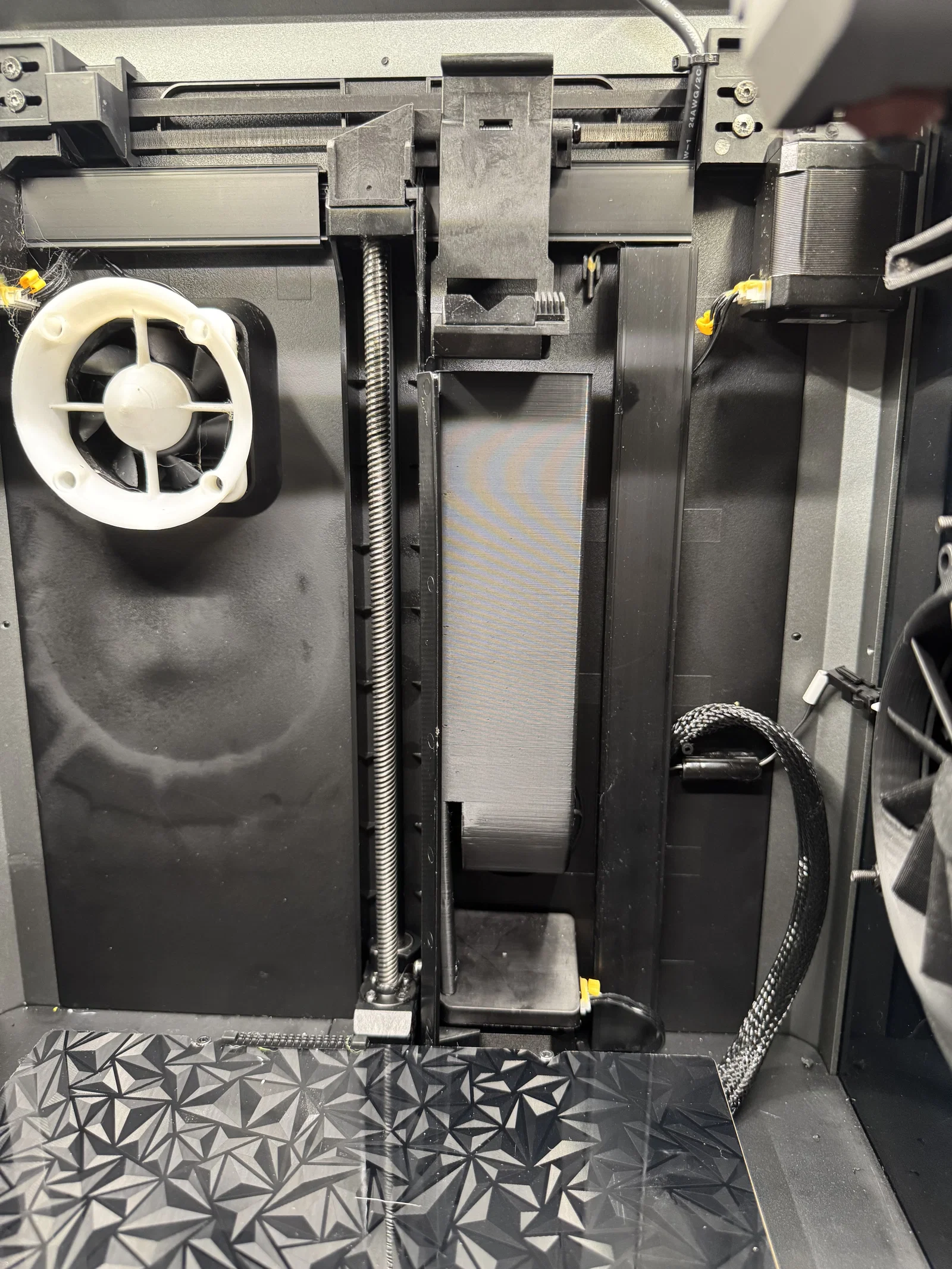

9. Siết ốc M3 để cố định mọi thứ.

Chúc mừng bạn đã hoàn tất! Giờ thì hãy tận hưởng việc in nhiều màu mà không lo rác nhựa vương vãi nữa nhé!
