Bộ khung (Rails) bảo vệ cho máy Anytone AT-778UV

Tác giả BBoyd_455561

Lượt tải
114
Lượt thích
17
Lượt coi
535

File 4 1,1 MB

  • Anytone_778_Angled_Front_Rails_v7_1775168082.stlSTL · 356 KB
  • Anytone_778_Rail_Spacer_1775168083.stlSTL · 88,2 KB
  • Anytone_778_Angled_Front_Rails_Left_v8_1775168084.stlSTL · 358,4 KB
  • Anytone_778_Angled_Front_Rails_Right_v8_1775168085.stlSTL · 358,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

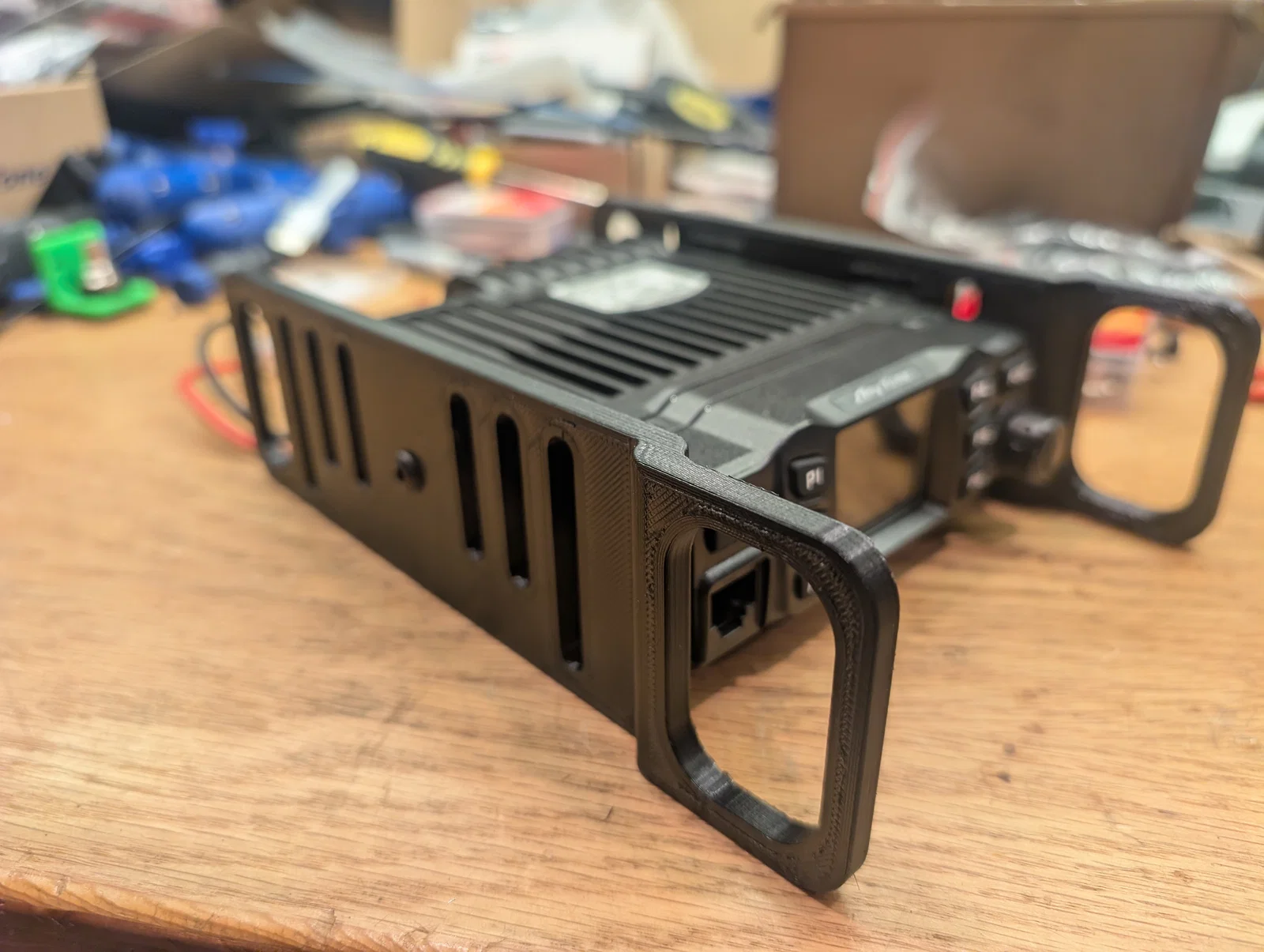

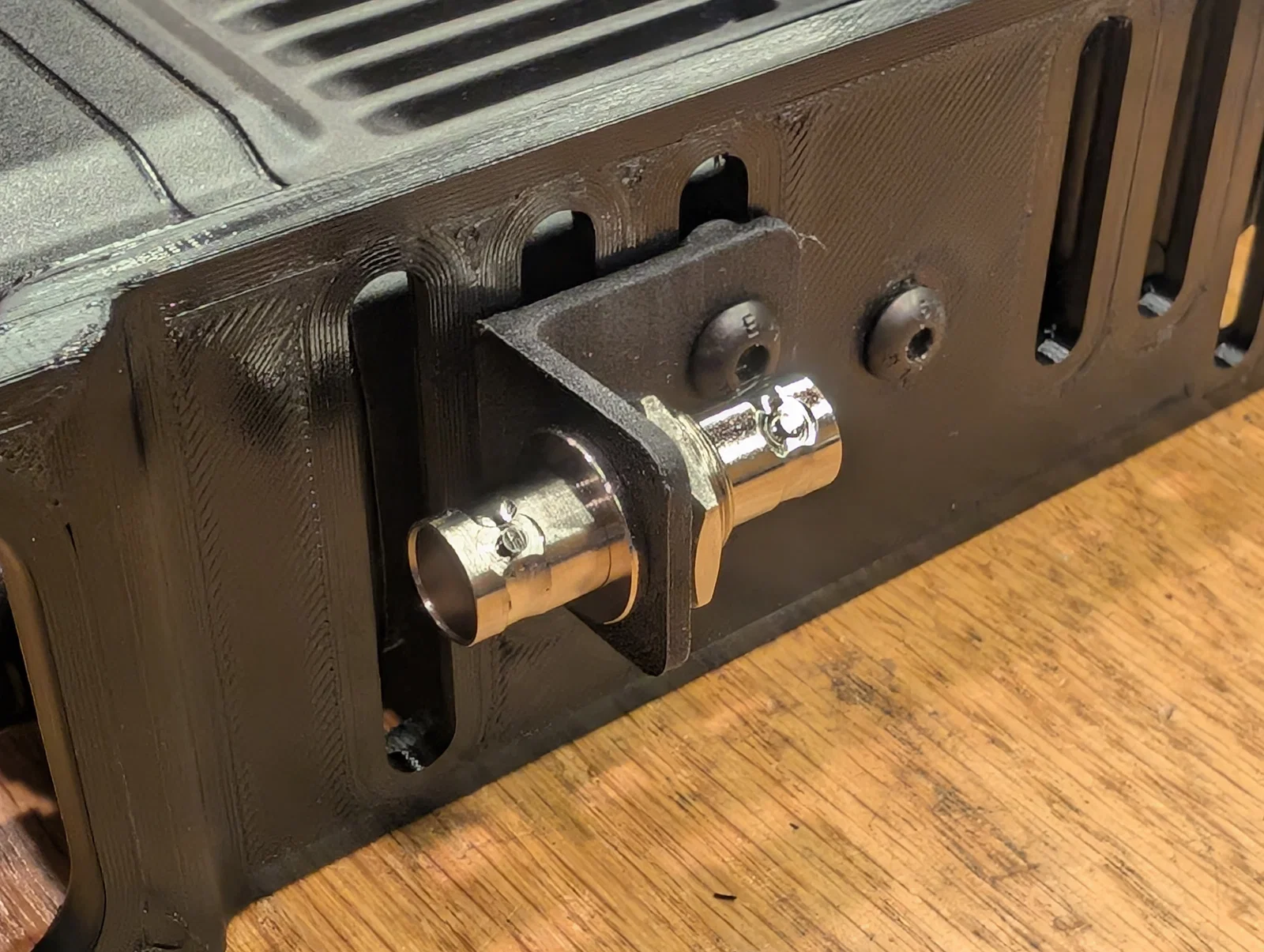

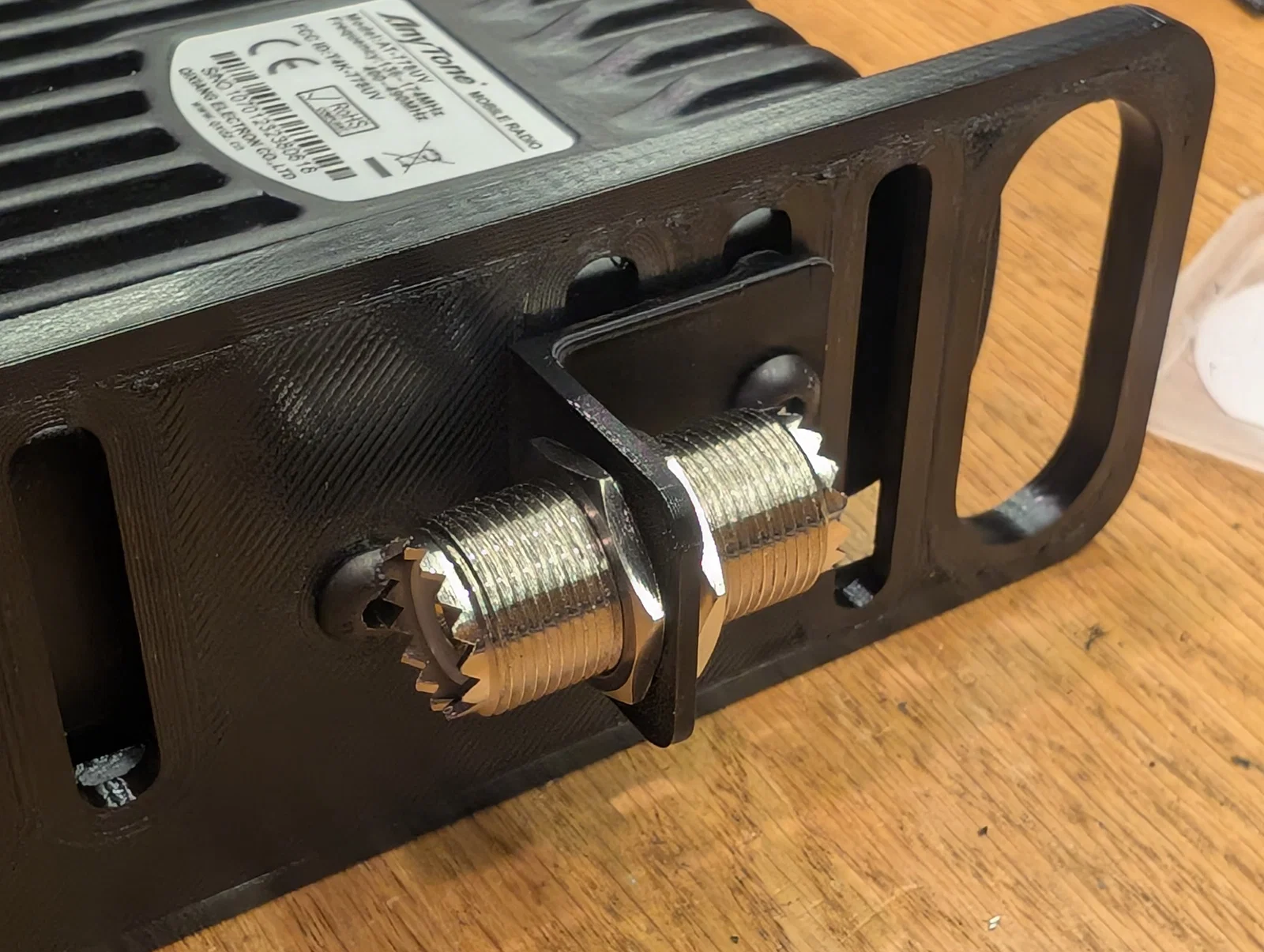

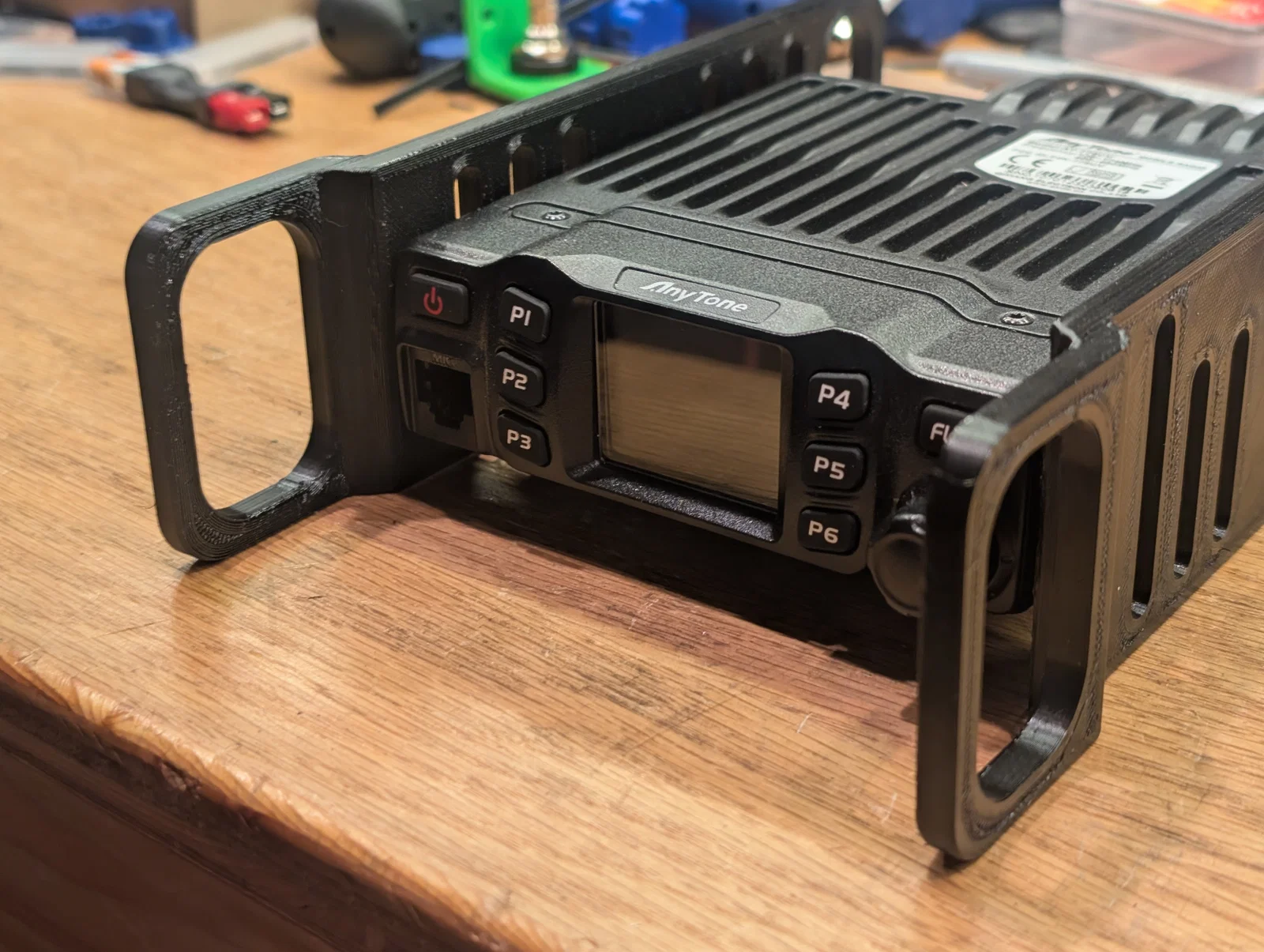

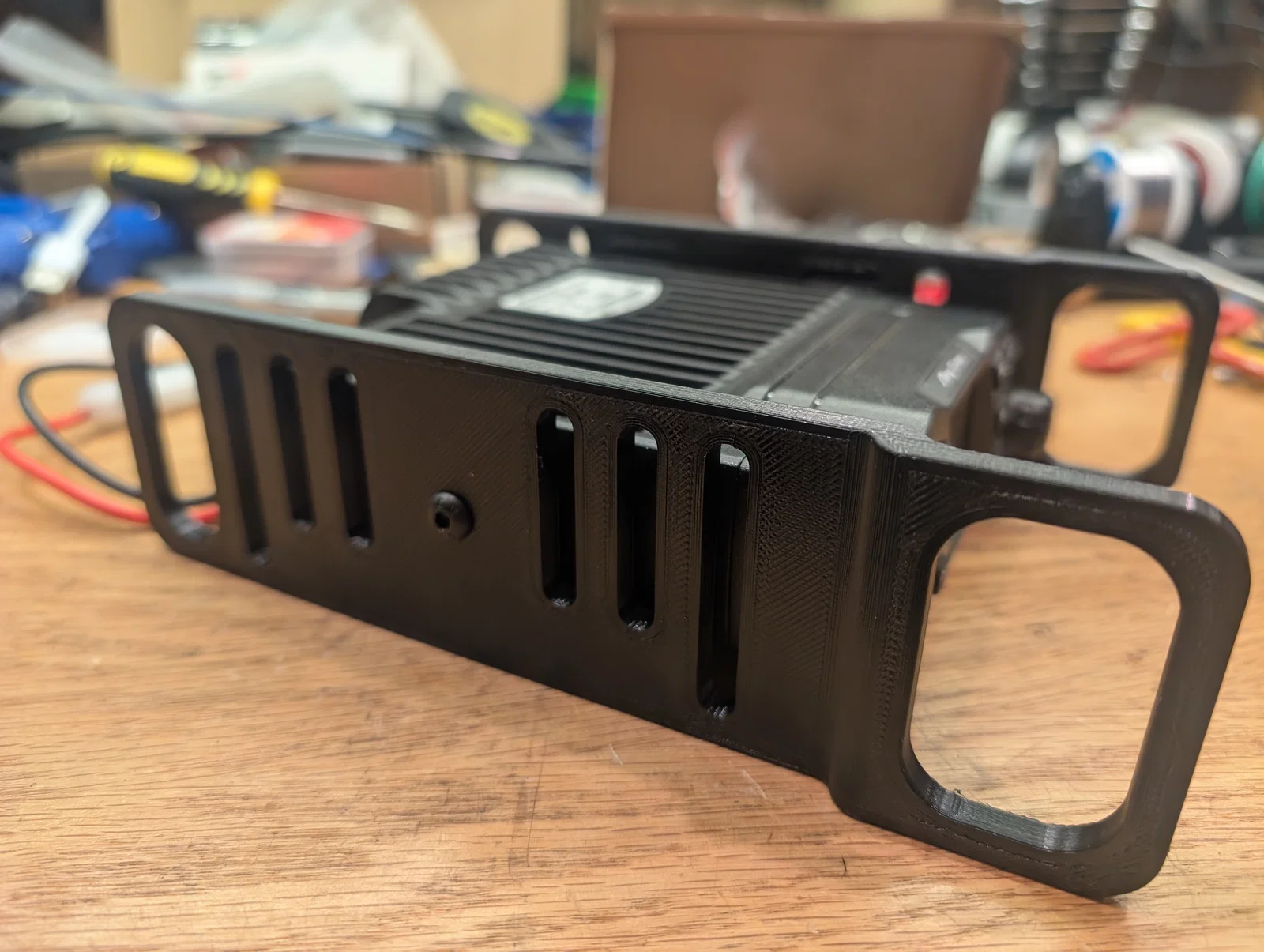

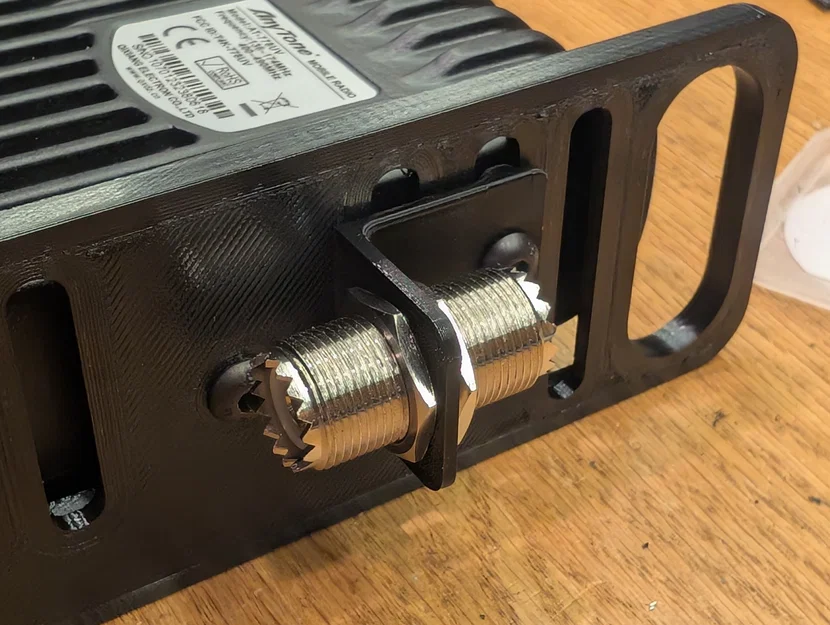

Đây là bộ khung (rails) in 3D dành cho máy Anytone AT-778UV. Mình làm ra món này để bảo vệ các núm xoay phía trước, jack cắm micro cũng như cổng cắm cáp đồng trục (coax) ở phía sau. Ngoài ra còn có các miếng đệm (spacers) đi kèm để giúp căn chỉnh cho chuẩn xác.### Thông tin in ấnMình đã in thử bằng nhựa PLA và thấy khá ổn. Tuy nhiên, nếu mấy anh em ở vùng khí hậu nóng như ở Đông Nam Texas thì mình khuyên nên dùng nhựa PETG hoặc ASA. Lần in gần nhất mình dùng PETG-CF thấy cứng cáp cực kỳ.### Lịch sử phiên bản##### v7Bộ khung cao 60mm, nhô ra 12mm so với mặt trên và mặt dưới của máy. Thiết kế này giúp bảo vệ máy, tạo khoảng trống cho thoáng khí và không bị cấn loa nếu anh em bỏ vào túi hoặc xếp chồng thiết bị. Khe MLok bên hông chỉ để làm kiểng, không dùng được. Các chi tiết này đối xứng nhau nên anh em cứ dùng chức năng "mirror" trong phần mềm slicer là được.##### v8Thông số giống bản v7 nhưng các khe MLok bên hông đã được làm rãnh bên trong để anh em có thể gắn phụ kiện, nhưng nhớ là khi in phải bật chế độ hỗ trợ (supports) nhé.### Liên kếtMLok Nuts - https://www.amazon.com/dp/B0B845WY3D?ref=fed_asin_title&th=1### Các mô hình liên quanMình cũng đã thiết kế thêm các ngàm chuyển cho cổng coax và âm thanh. Các khe cắm được làm đúng chuẩn MLOK nên lắp cực khít. Tùy vào độ chính xác của máy in, anh em có thể cần dùng dũa để mài nhẹ bên trong các khe cho mượt mà hơn.MLOK Relocation Bracket BNC + Audio - MLok Relocation Bracket BNC - Relocation Bracket Powerpoles - Wire Antenna Insulator -

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
1,1 MB
File lớn nhất
358,4 KB
