Bộ khuếch đại luồng gió cho fan 140/120/200 mm (kèm đế)

Lưu ý (Fan 200 mm): Theo yêu cầu, giờ đã có thêm bản 200 mm kèm Base (được một bạn khác test, chắc là ổn). Bản này làm riêng cho NOCTUA NF-A20 (lỗ bắt vít). Các fan 200 mm khác có thể vừa hoặc không. Bạn cần vít M3 x 16 mm cho base, thay vì M3 x 8 mm. Bản in này vừa khít bàn in 254 x 254.

Với bản (200 mm) còn có base tách 2 mảnh cho bàn in nhỏ hơn. Ép hai phần vào nhau và chấm nhẹ một ít keo 502 (super glue).

Lưu ý (Fan 120 mm): Theo yêu cầu, giờ cũng có bản 120 mm kèm Base (chưa test, nhưng chắc là ổn. Nhờ bạn báo lại giúp nếu dùng được nha).

Bản 140 mm gốc:

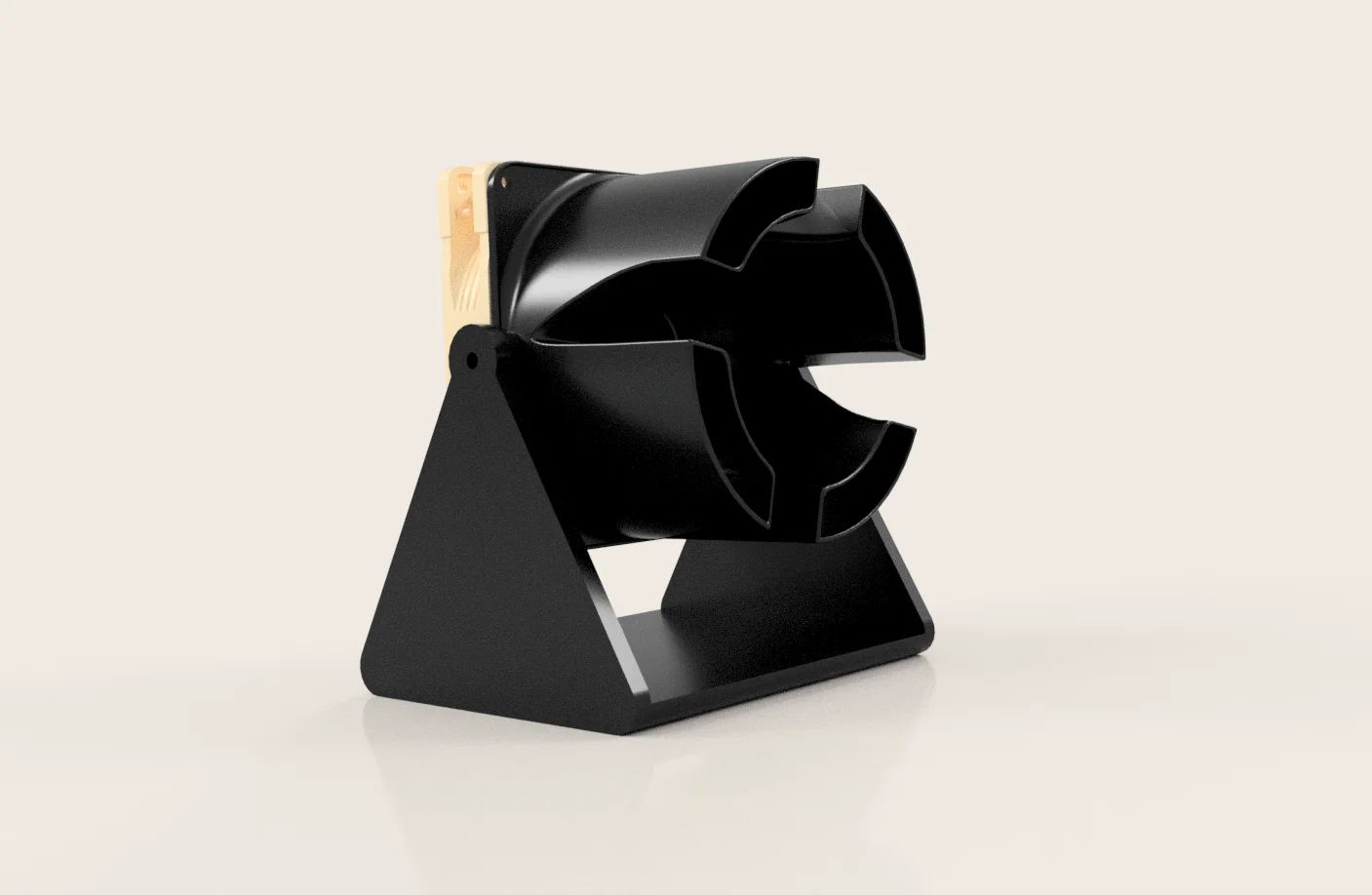

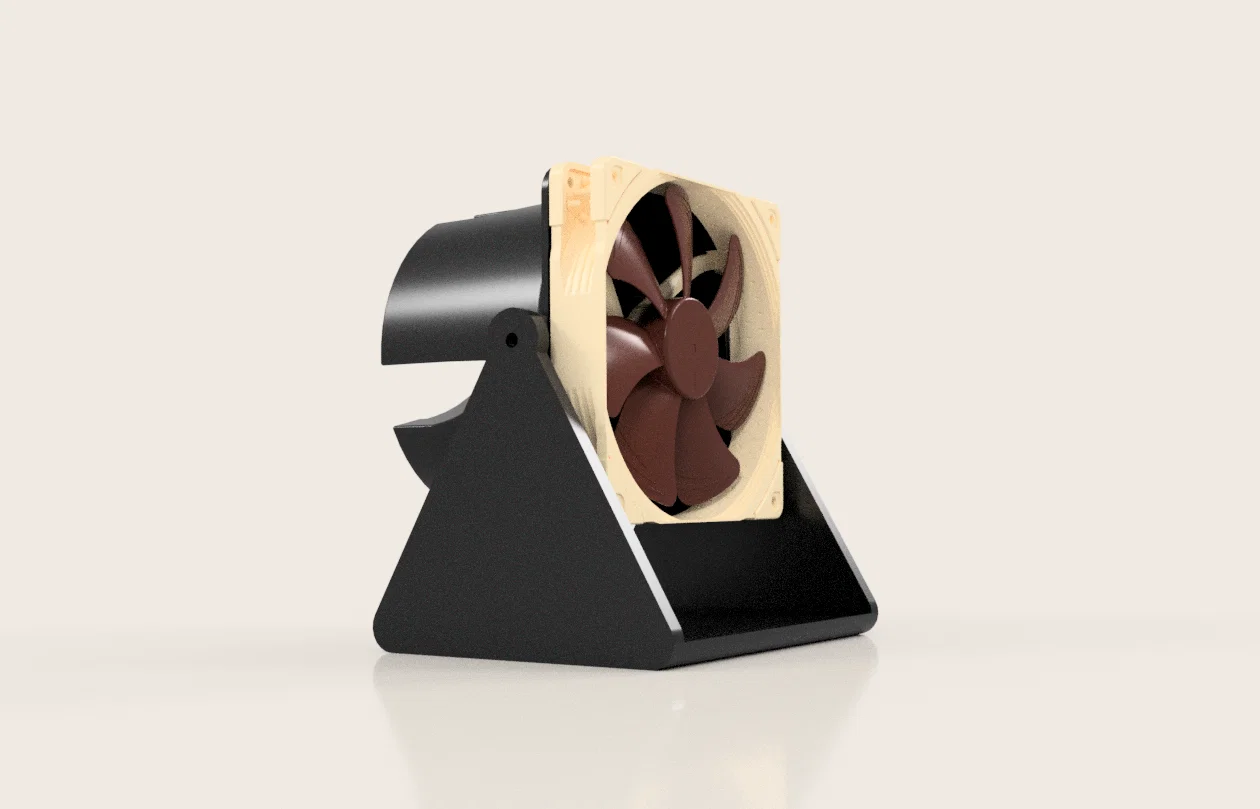

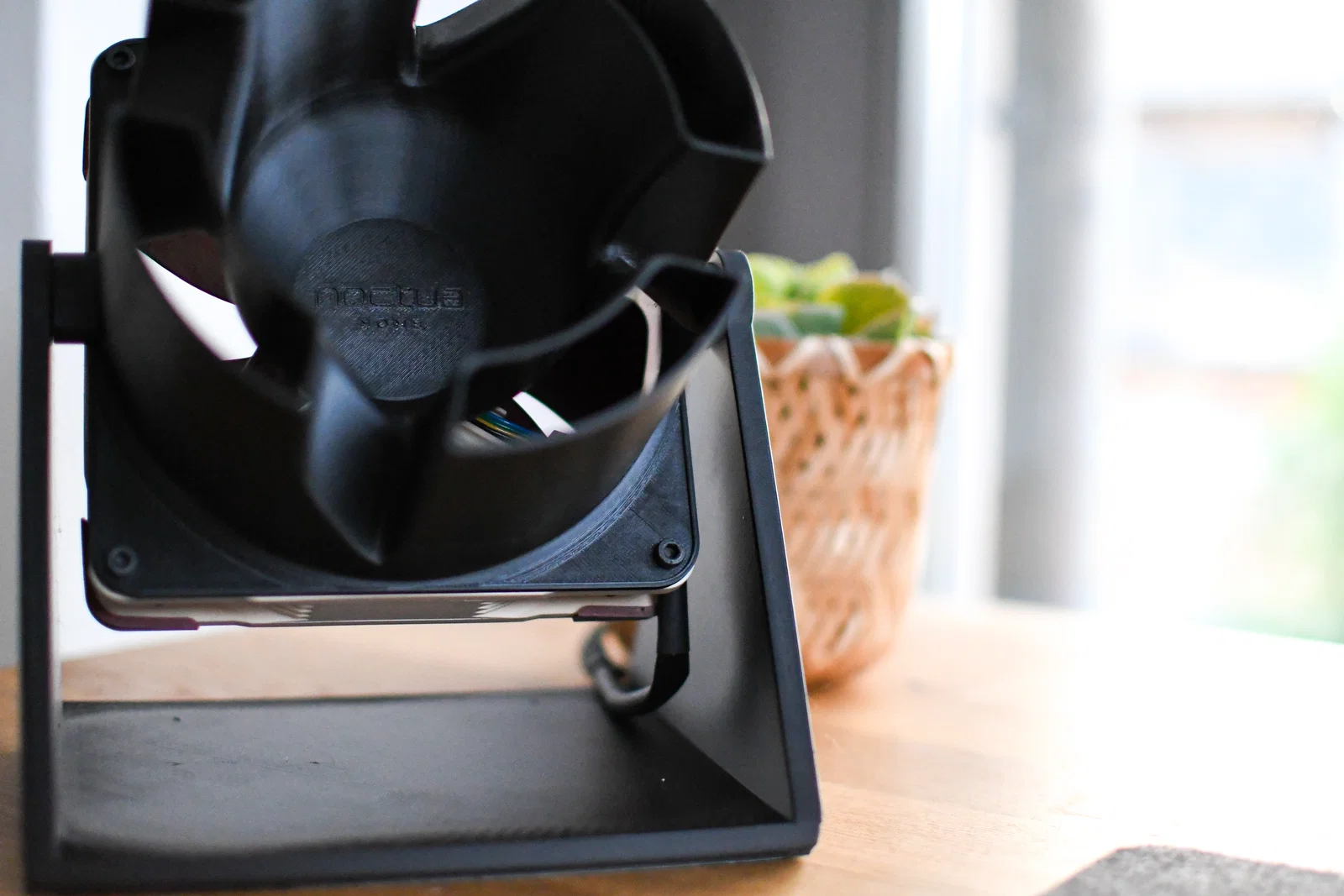

Phiên bản Airflow Amplifier Noctua NV-AA1 này đã được chỉnh lại để vừa với fan Noctua NF-A14 140 mm lớn hơn. Cũng có thể vừa với một số fan 140 mm khác (chưa test).

Khoảng cách và kích thước lỗ đã được chỉnh theo fan 140 mm lớn hơn.

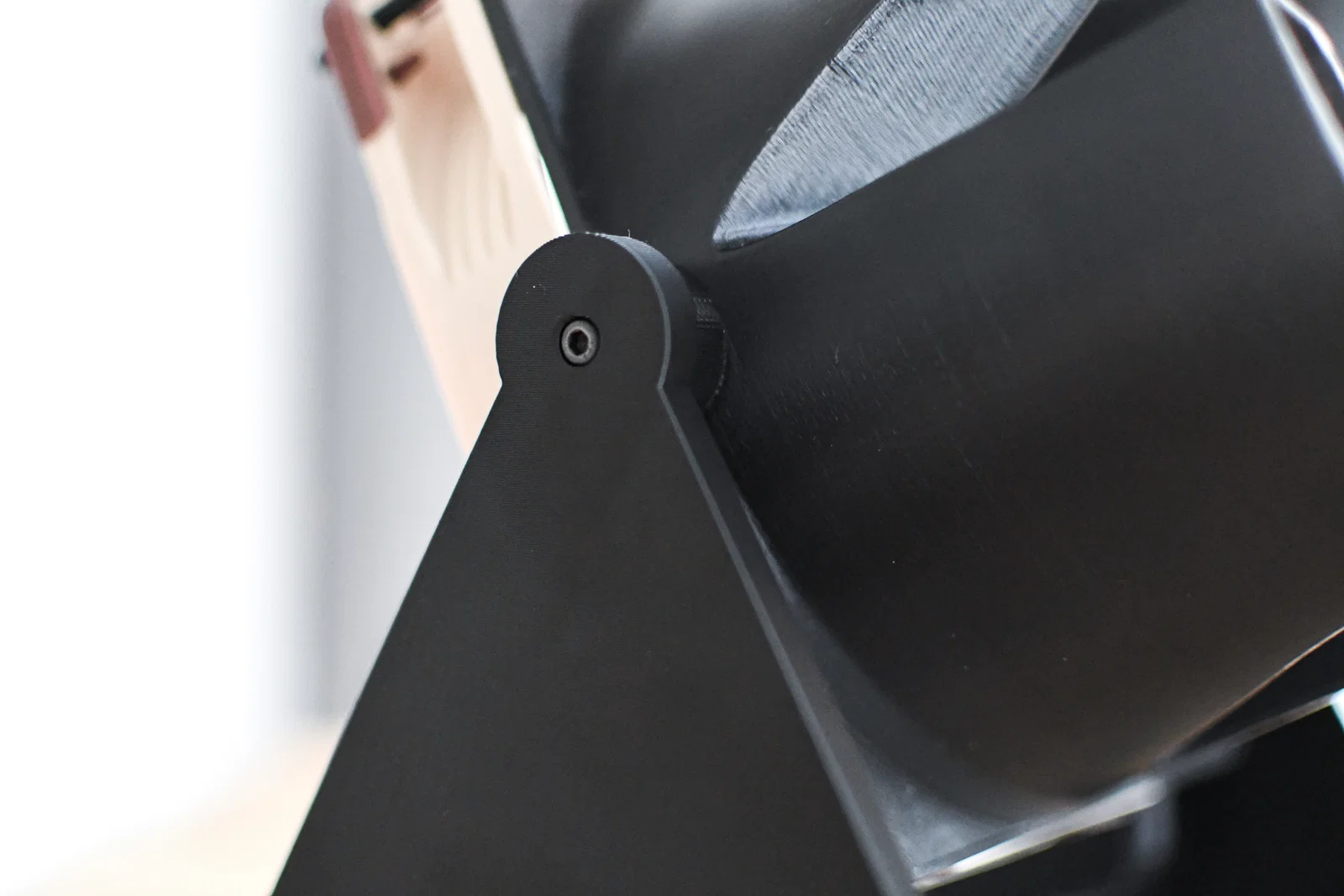

Cũng đã gắn thêm các ngàm/giá ở bên hông amplifier để có thể bắt vít base vào.

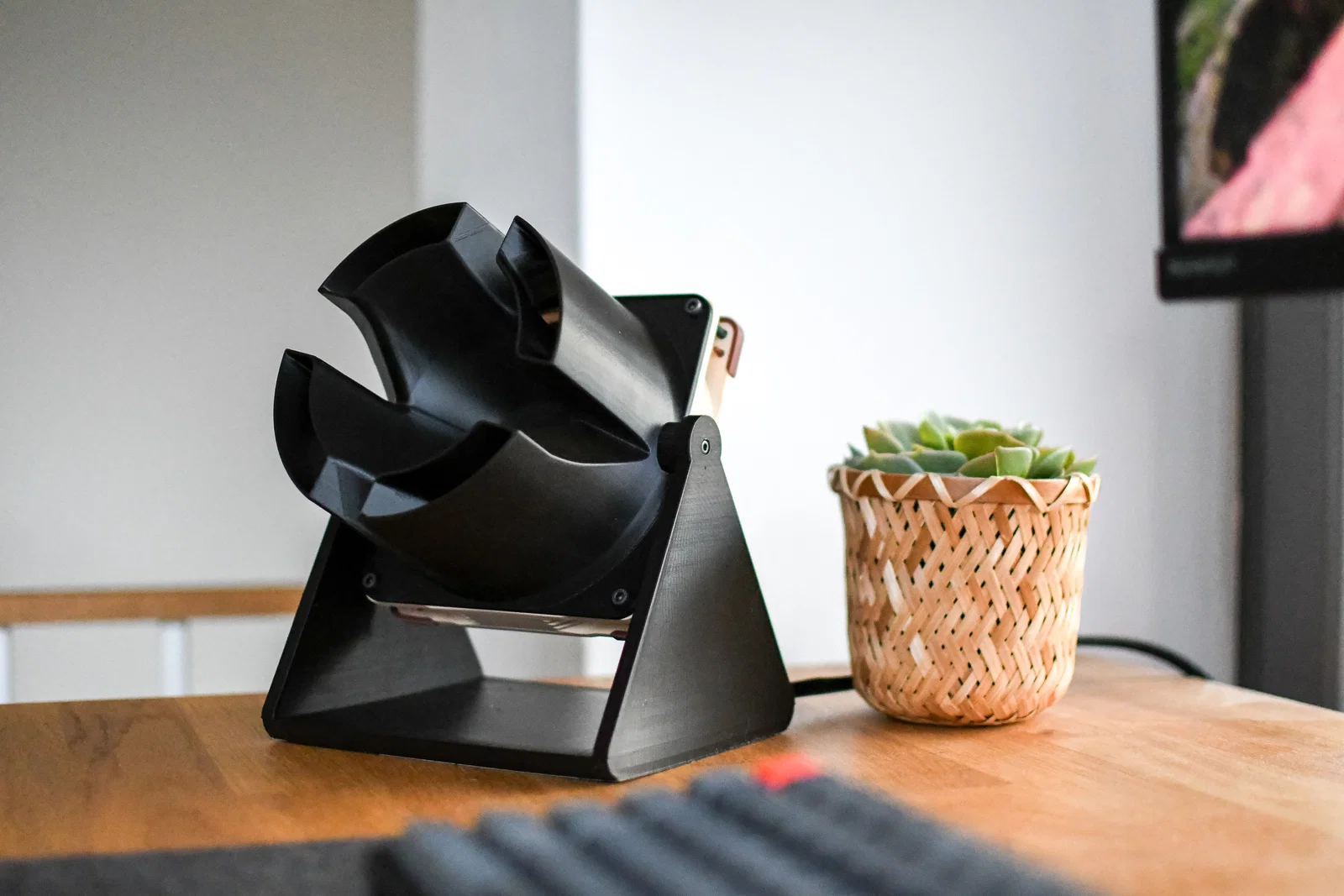

Mình không chắc NF-A14 140 mm có phù hợp nhất không, nhưng mình thấy luồng gió dùng làm quạt bàn là quá đủ. Bạn có thể dán kín phần tiếp xúc giữa fan và amplifier bằng băng keo cách điện, sẽ cải thiện airflow thêm xíu xiu — nhưng mình thấy không cần thiết.

Vật tư không in (giống cho bản 140 và 120 mm): Để bắt base, bạn cần 2x M3 threaded inserts và 2 vít M3x8mm (đầu lục giác/cap head). Và tất nhiên cần thêm 4 con vít tuỳ bạn chọn để gắn fan lên amplifier.

Điện: NF-A14 là fan PWM. Để đấu vào nguồn 12V, bạn chỉ cần dây vàng (+12V) và dây đen (Gnd) của fan. Cắt các dây còn lại vì trường hợp này không dùng tới. Với fan này, bạn cũng cần nguồn 12V. Mình không biết nó có quay ở 5V không.

In 3D: Base không cần support. In vẫn ngon, kể cả slicer có báo ngược lại. Mình in tất cả bằng ABS — nhưng PLA, PETG… kiểu gì cũng ổn.
