Khay Lisboa Deluxe Edition kèm Upgrade Pack (hỗ trợ bọc sleeve)

Cập nhật ngày 10-04-2025 - Phiên bản 1.2

Để đáp ứng nhu cầu của một số bạn sở hữu các phiên bản game có token dày hơn so với bộ của mình, mình đã thiết kế lại một vài phần của khay (insert) này để tương thích tốt hơn với các "token dày", đồng thời cải thiện nhỏ ở một số vị trí. Ngoài ra, mình đã đóng gói lại các file theo cách tương tự như các dự án gần đây cho các game của Lacerda (, , và ), giúp các bạn dễ dàng tìm và in các linh kiện cần thiết hơn.

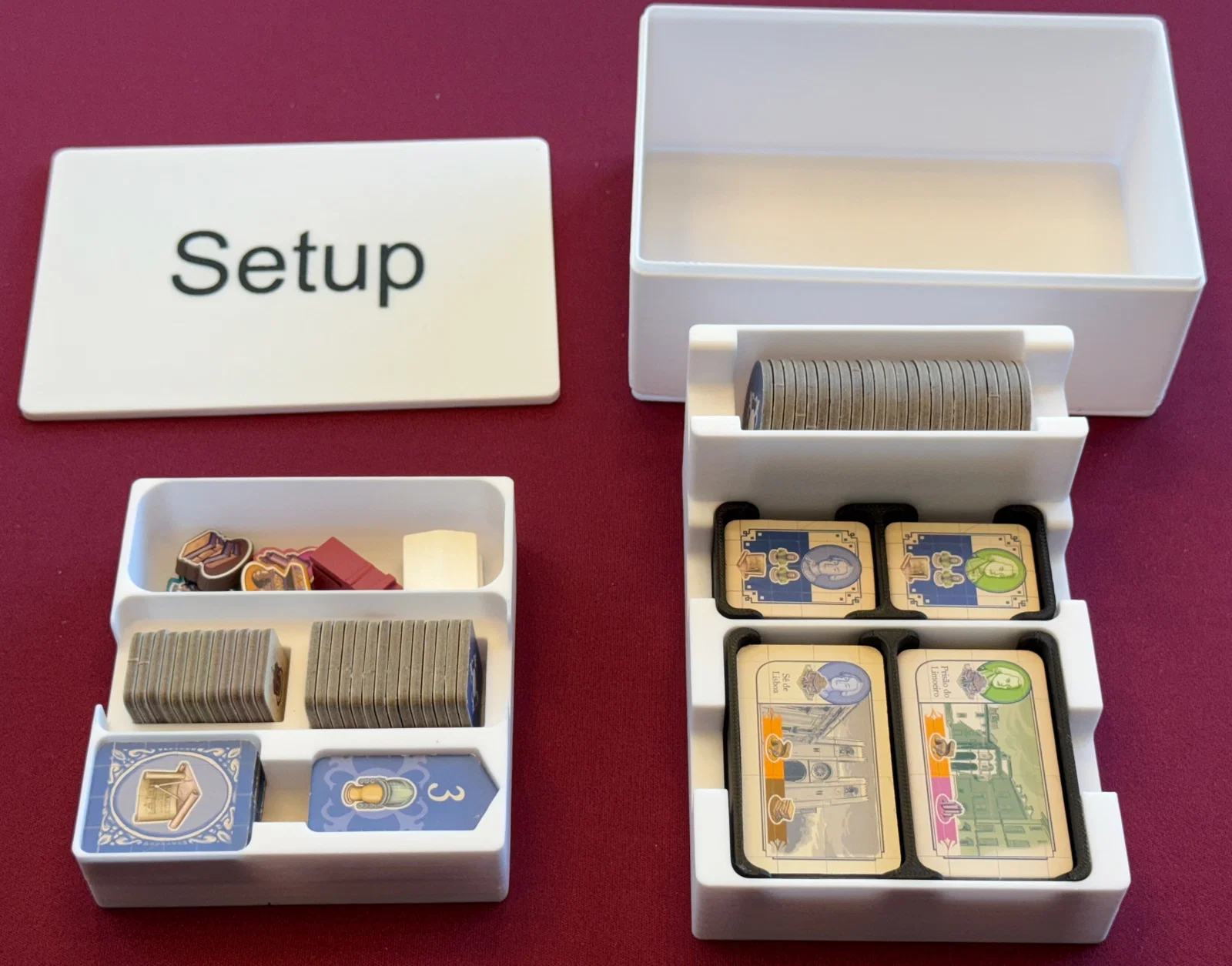

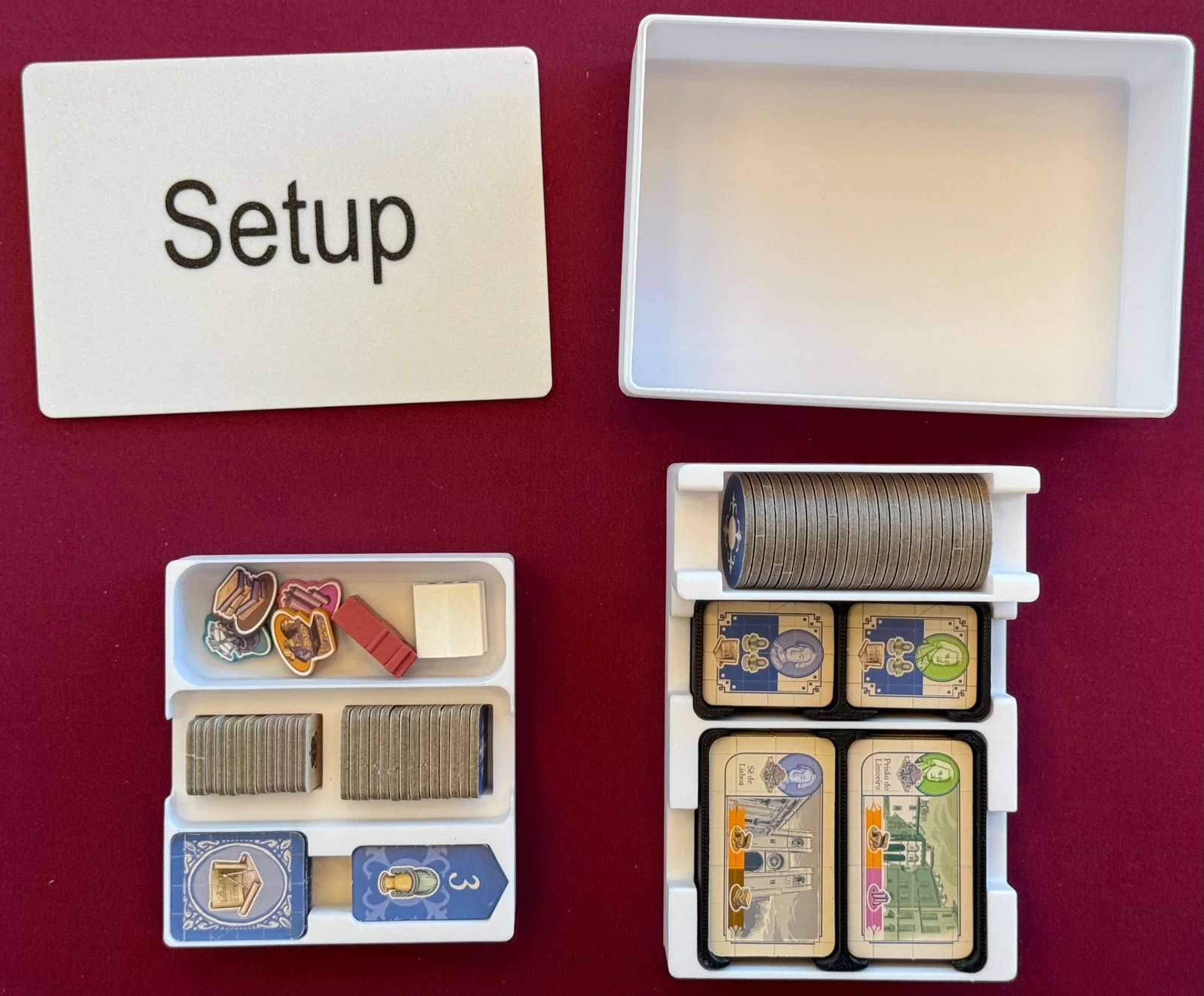

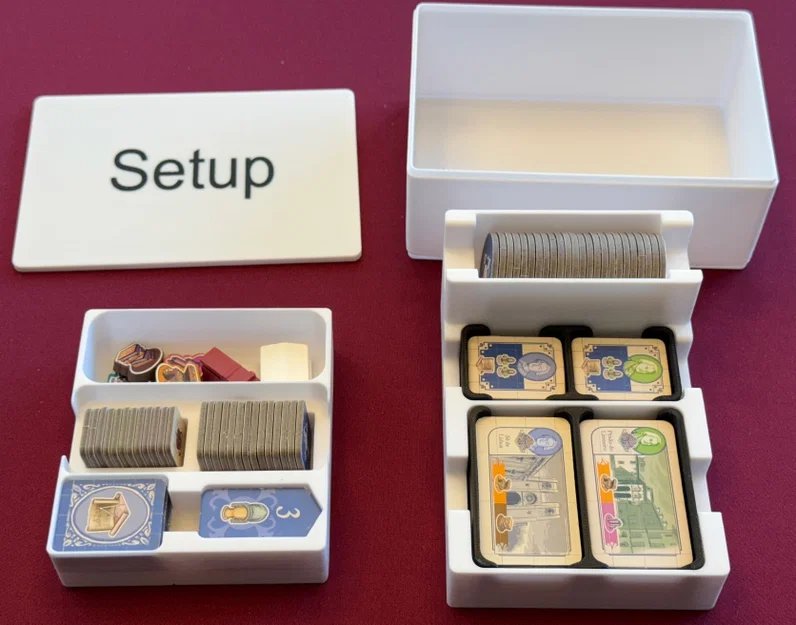

Thay đổi so với phiên bản trước khá nhỏ. Quan trọng nhất là hai file "setup_level_X.stl" đã được thiết kế lại để chứa được cả những token dày nhất mà mình từng gặp. Điều này khiến "Hộp thiết lập" cao hơn một chút (0.75mm) so với trước, kéo theo các bộ phận nằm dưới bảng người chơi cũng cao hơn tương ứng.

Chỉ hai phần của hộp thiết lập ("setup_level_X.stl") là có biến thể cho token "dày" (lên đến 3.2mm) và token "mỏng" (tối đa 2.85mm) — tất cả các phần khác đều được thiết kế cho token dày nhưng vẫn dùng tốt cho token mỏng. Hãy đo chiều cao của 12 tấm Royal Favor xếp chồng lên nhau. Nếu thấp hơn 34.3mm, bạn có token "mỏng", nếu cao hơn thì bạn có token "dày". Nếu không chắc chắn, mình khuyên bạn nên in thử bản không phải loại dày của file "setup_box_level_2.stl" và kiểm tra cách xếp các token Royal Favor và Public Building ở hàng giữa. Nếu không vừa hết, nghĩa là bạn có token "dày" và nên in hai file "setup_level_X.stl" bản dành cho token dày.

Nếu bạn đã in phiên bản trước nhưng sở hữu token dày và muốn "nâng cấp" lên bản này, bạn có thể tái sử dụng tất cả nắp hộp từ bản cũ cũng như file "political_cards_box.stl" vì chúng không đổi. Bạn sẽ cần in lại "setup_box.stl" và cả hai file "setup_level_X.stl".

Mô tả

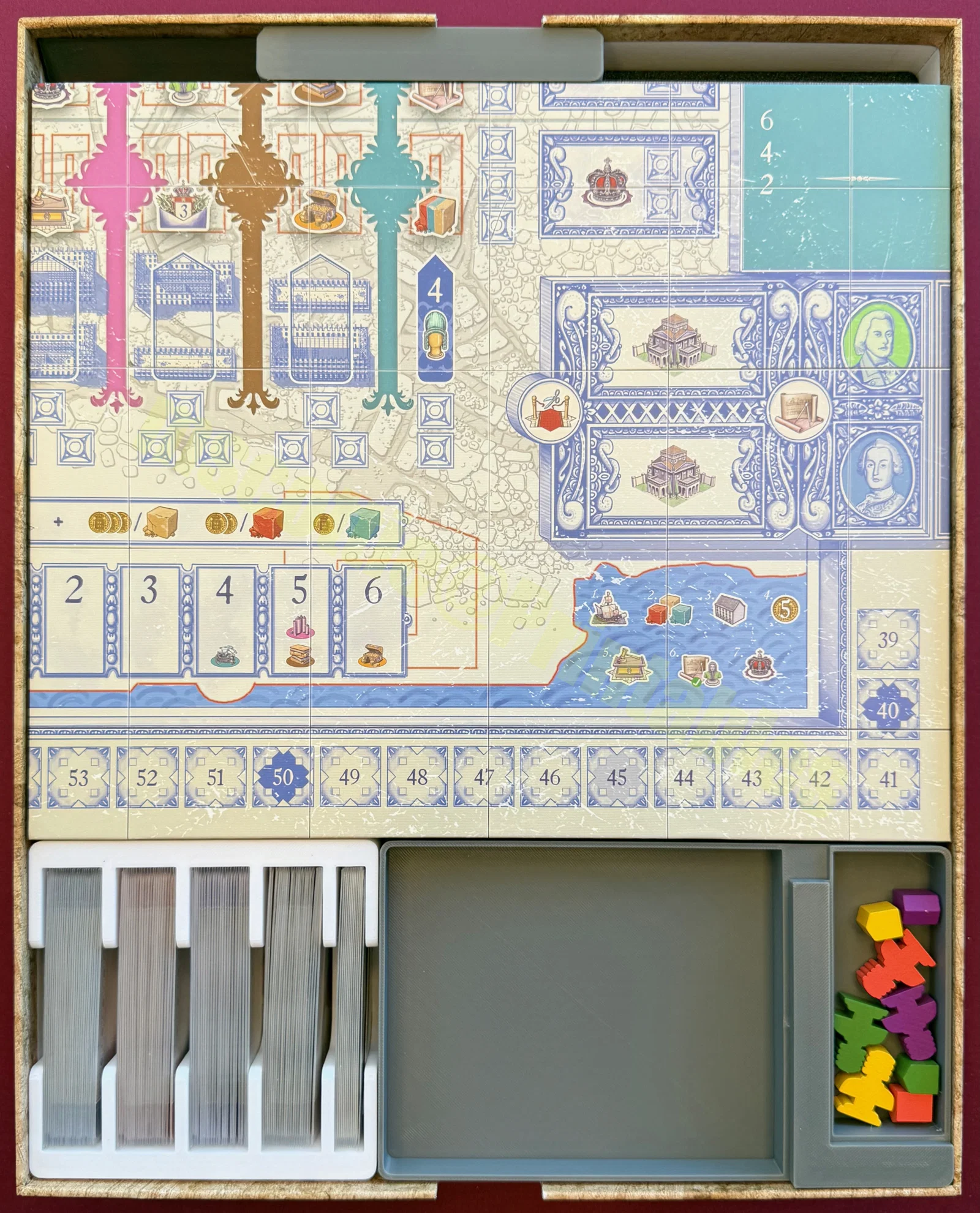

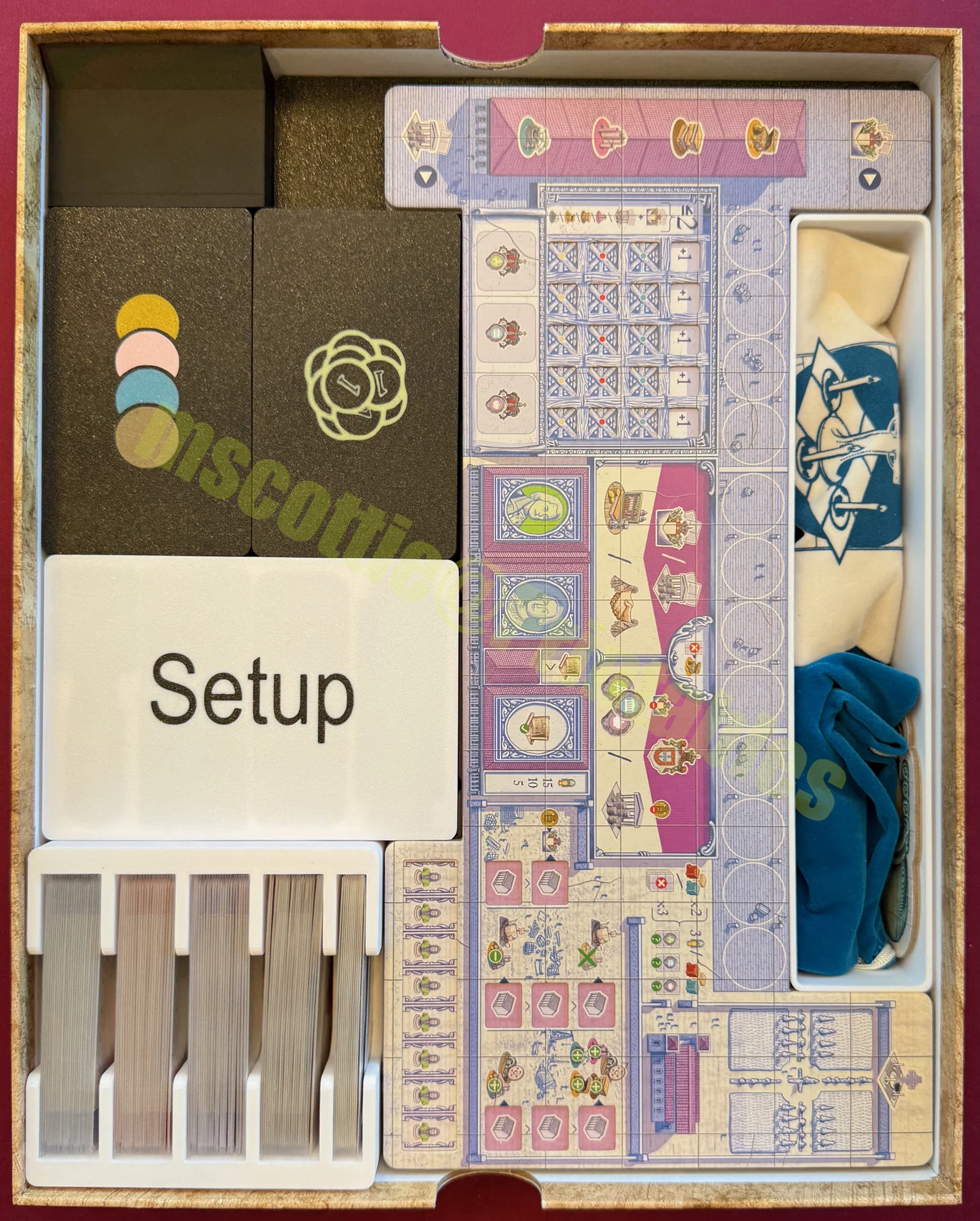

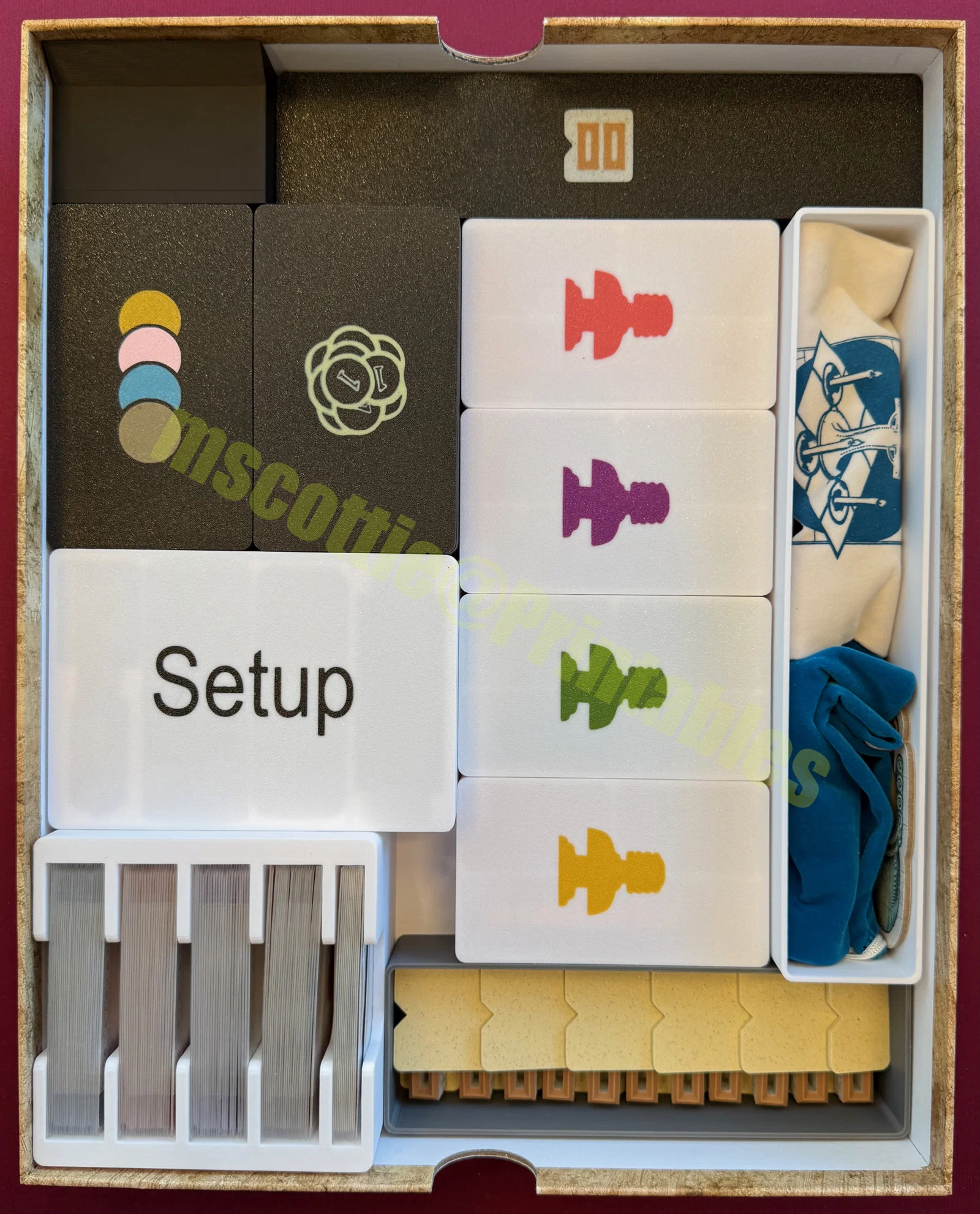

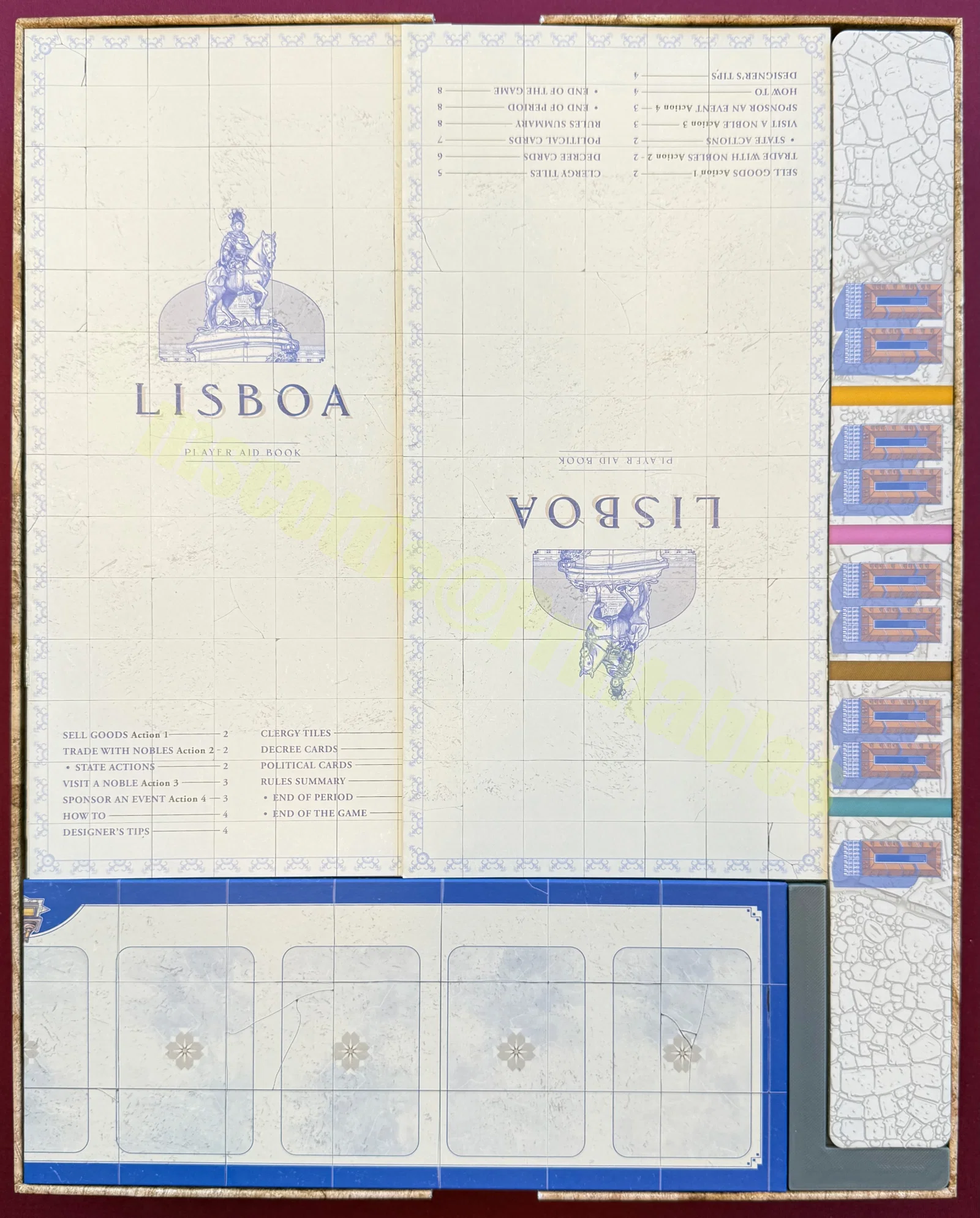

Đây là khay được thiết kế riêng cho phiên bản Deluxe Edition (kèm Upgrade Pack) của game Lisboa từ Eagle-Gryphon Games. Mình thiết kế khay này để tăng tốc độ chuẩn bị ván chơi và hỗ trợ tốt cho bài đã bọc sleeve. Điểm nổi bật:

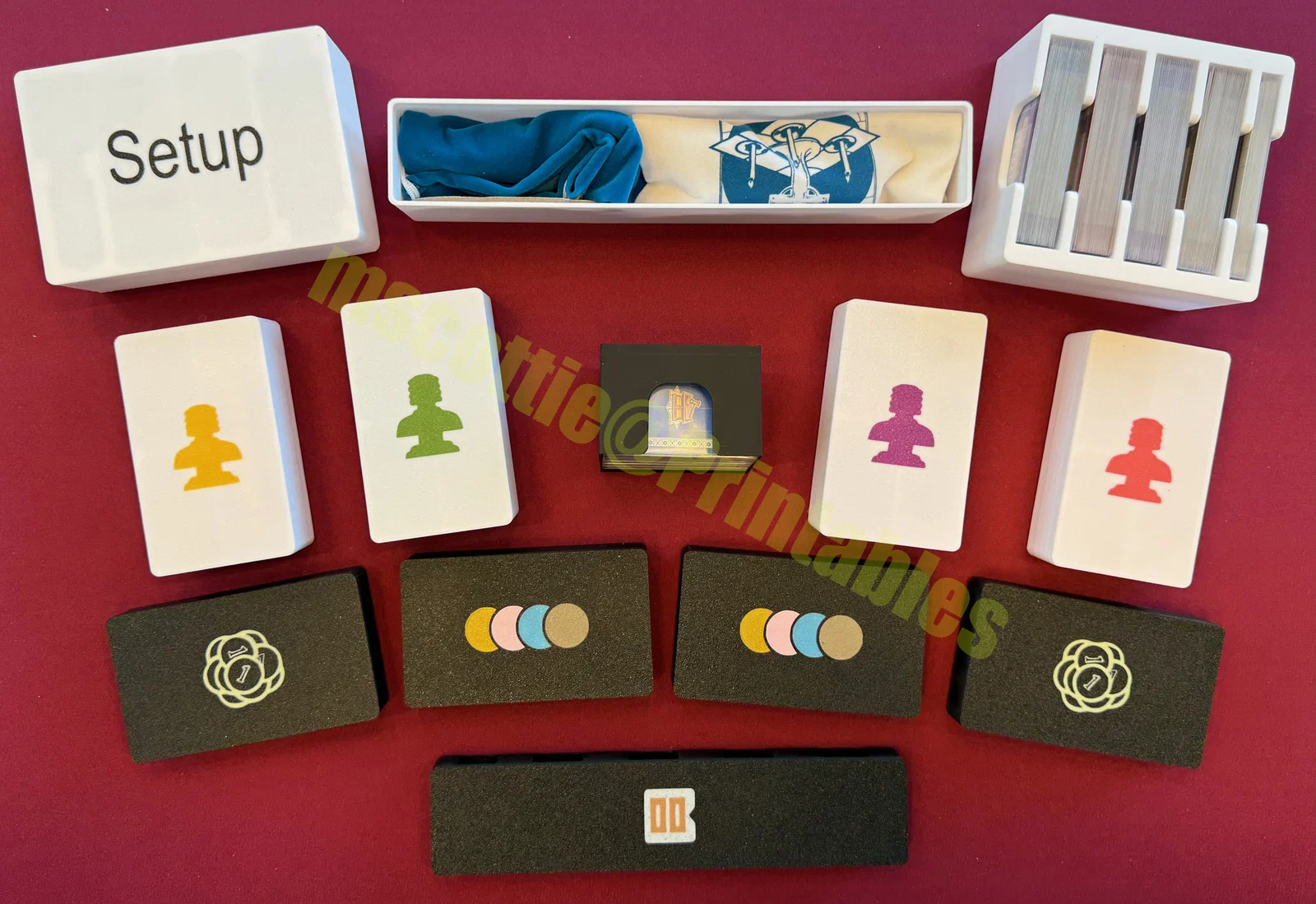

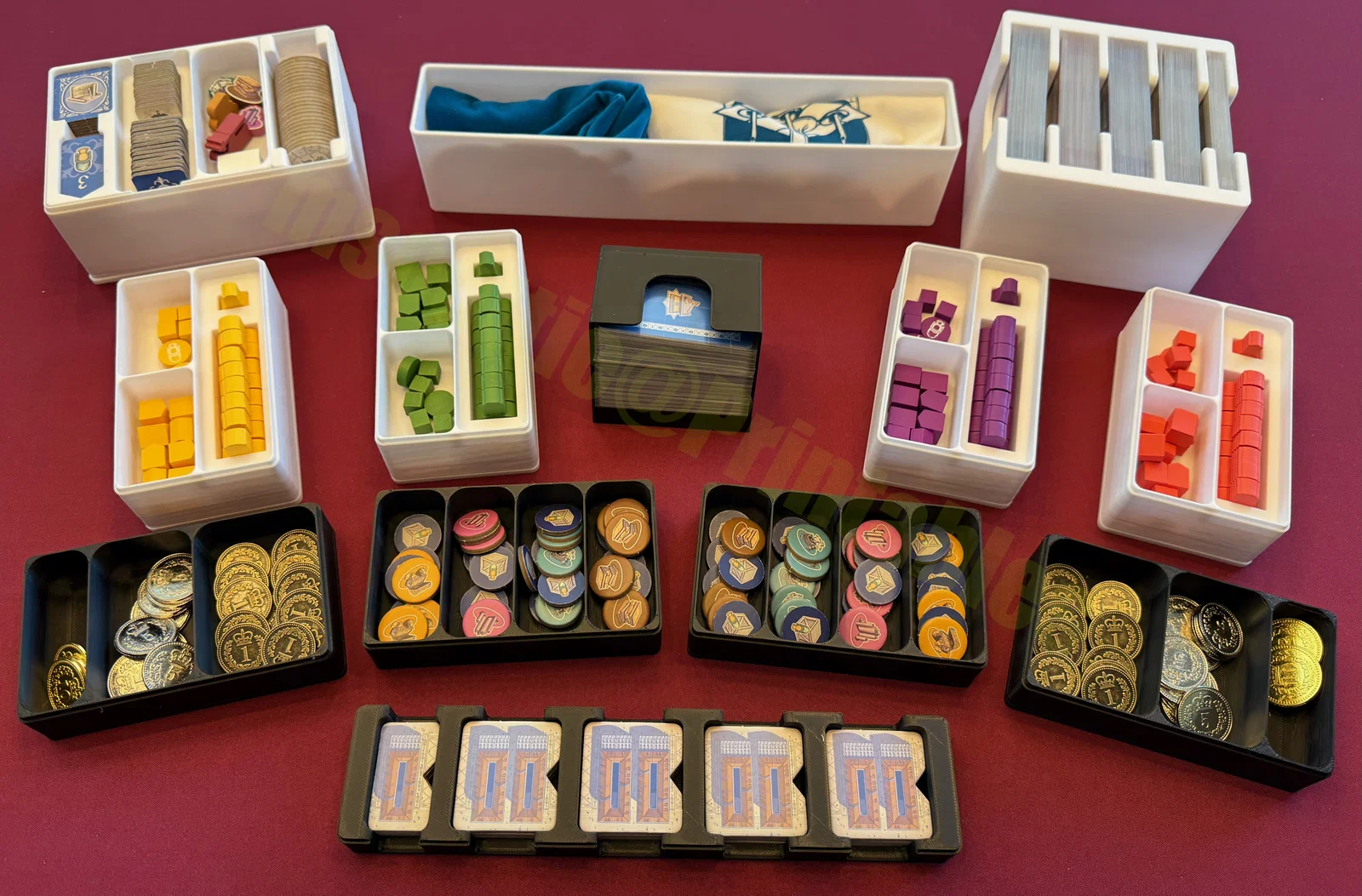

• Nhiều linh kiện có thể lấy ra chơi ngay bằng cách mở nắp.

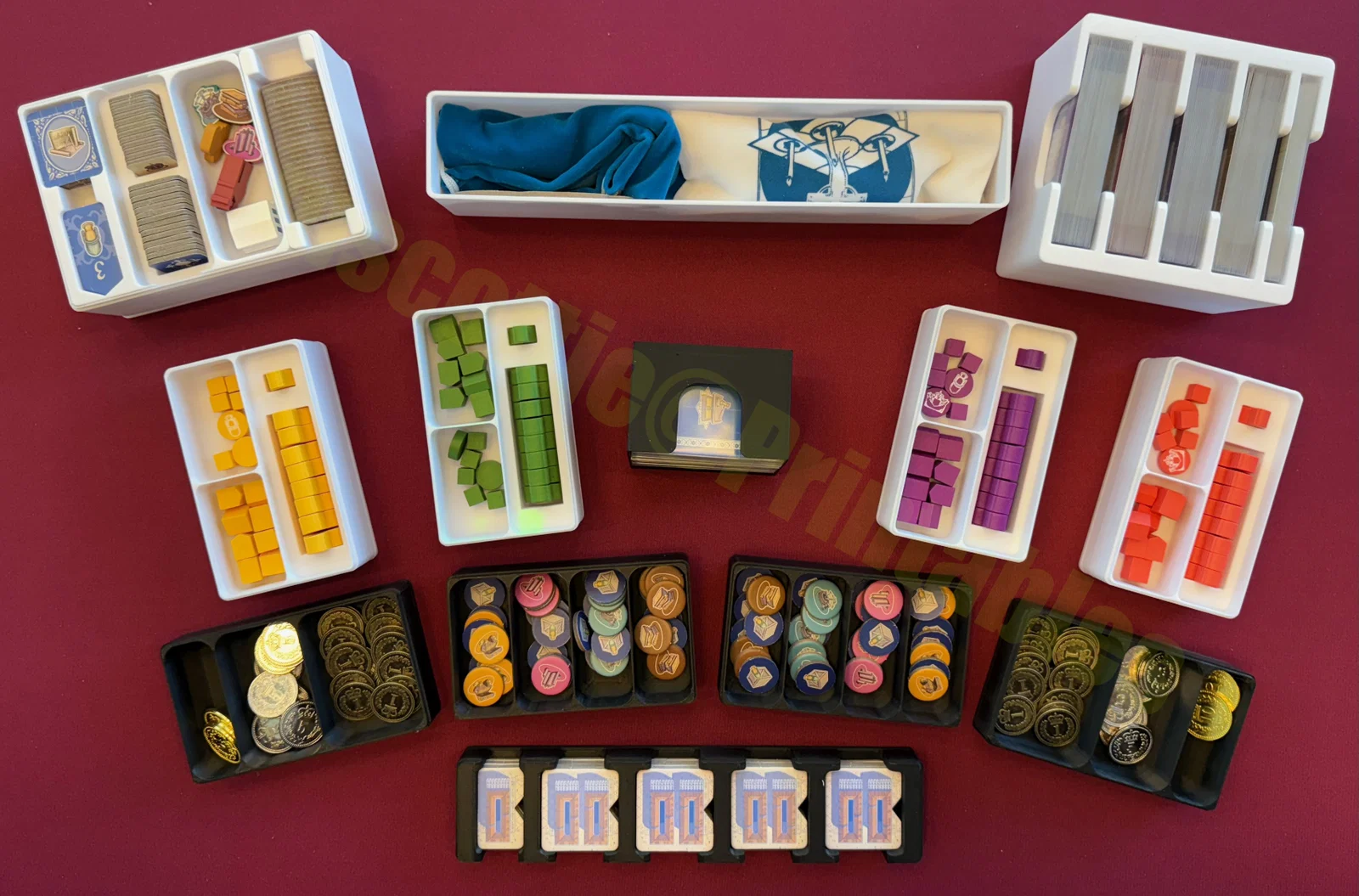

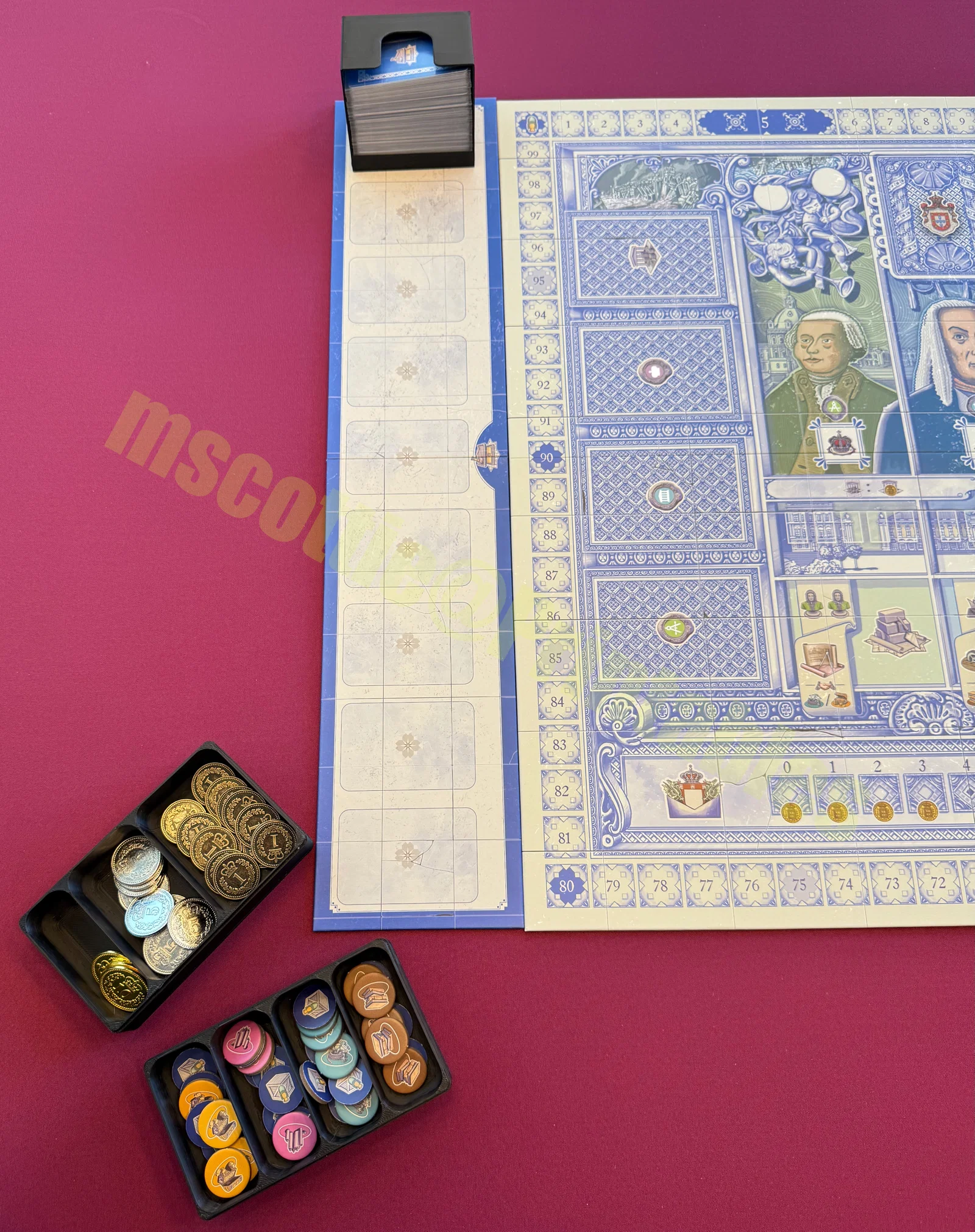

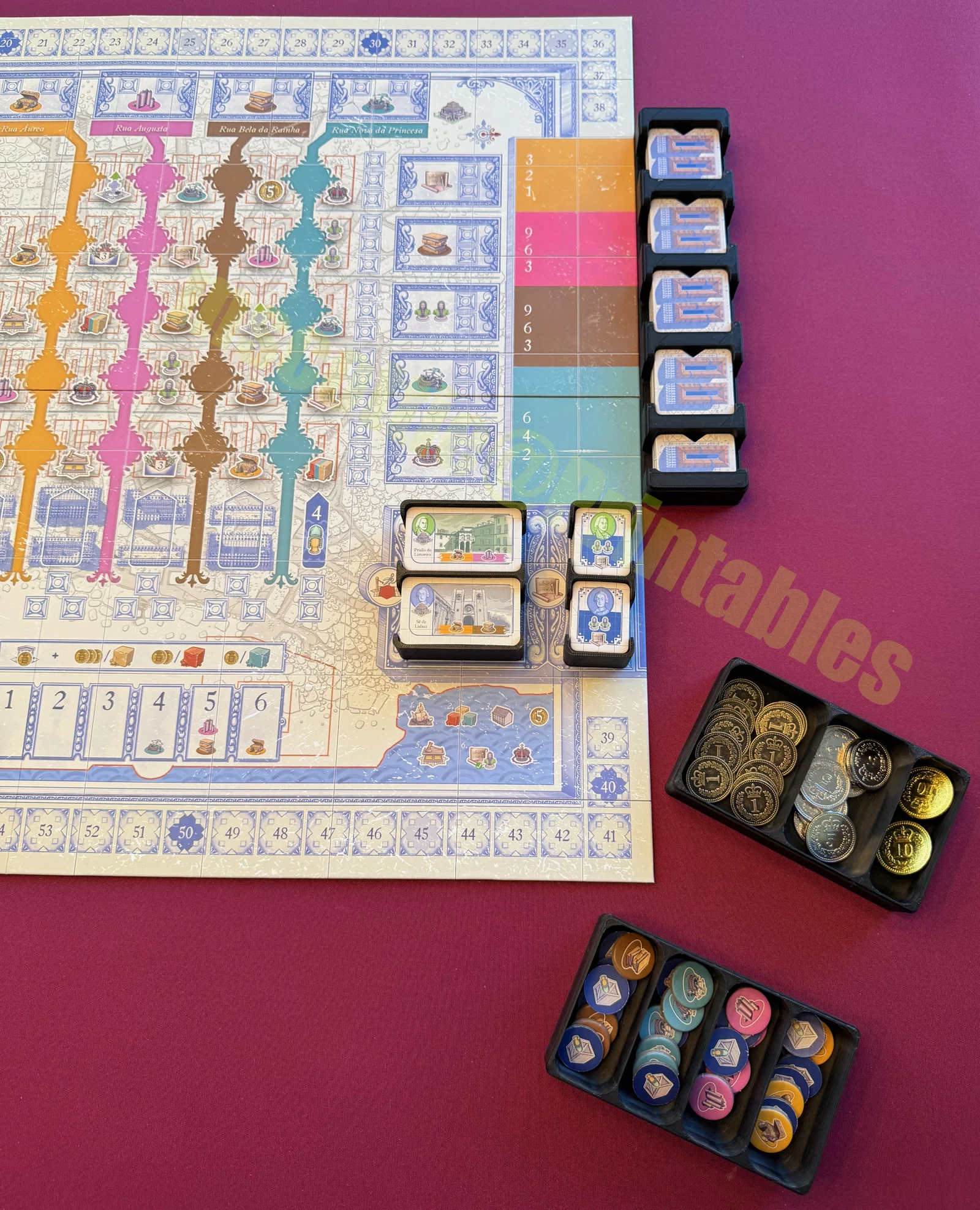

• Hai hộp đựng token Reis và Goods, mỗi loại một hộp đặt ở hai đầu bàn chơi.
• Tùy chọn hộp có nắp hoặc không nắp.

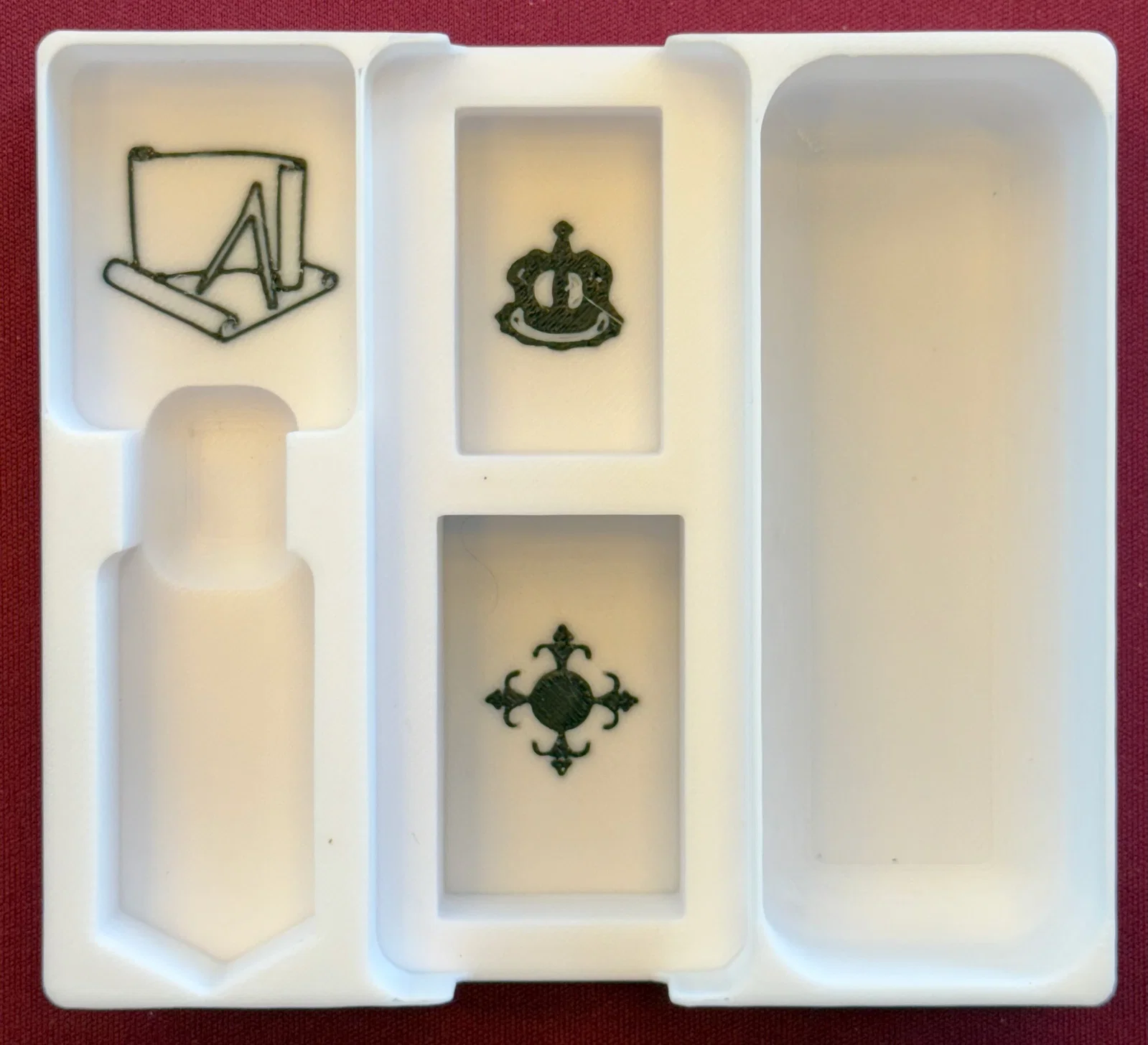

• Nhiều hình dập nổi giúp xác định nội dung bên trong. Các lựa chọn dập nổi: đa màu, đơn màu, "âm bản" hoặc không dập nổi.

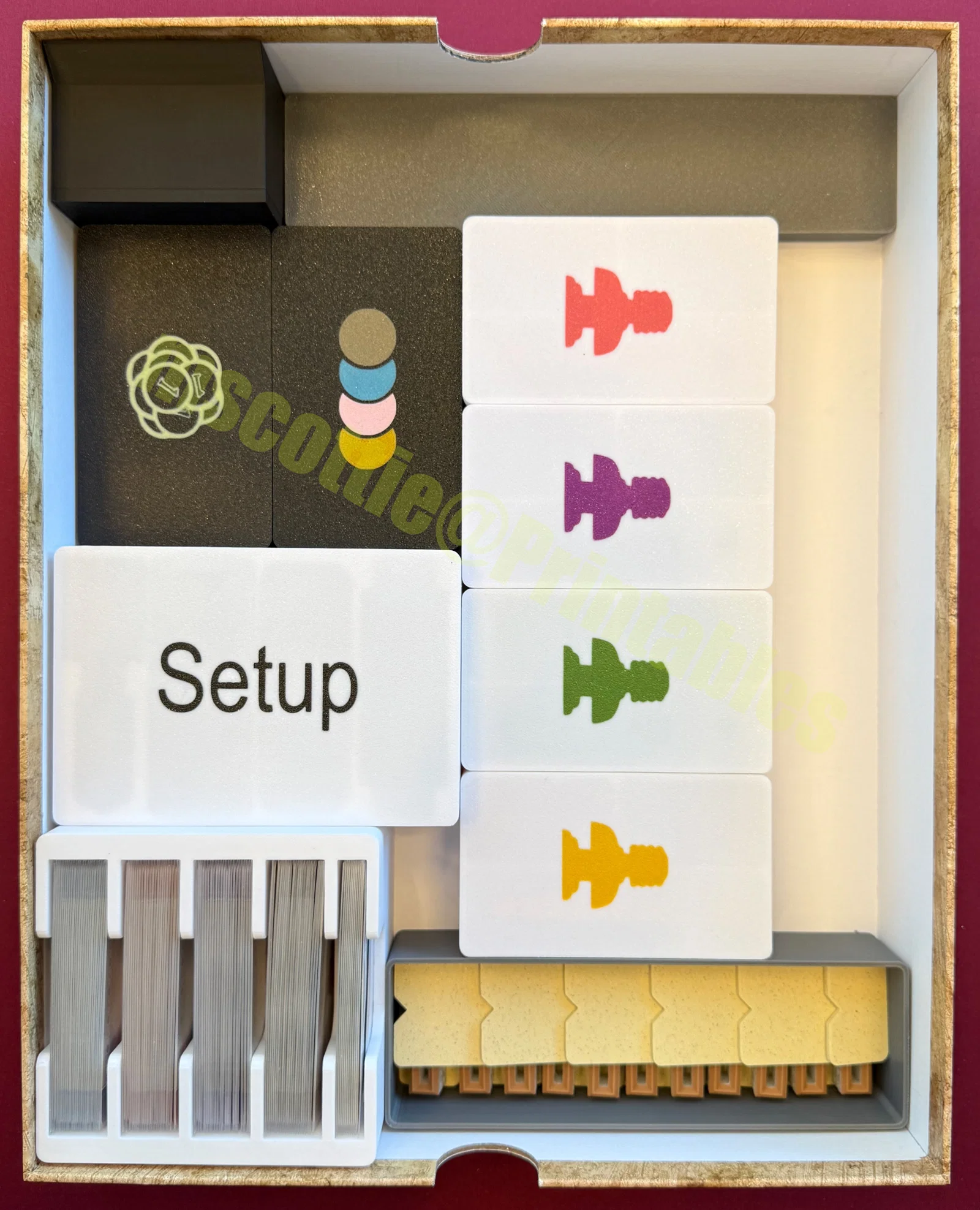

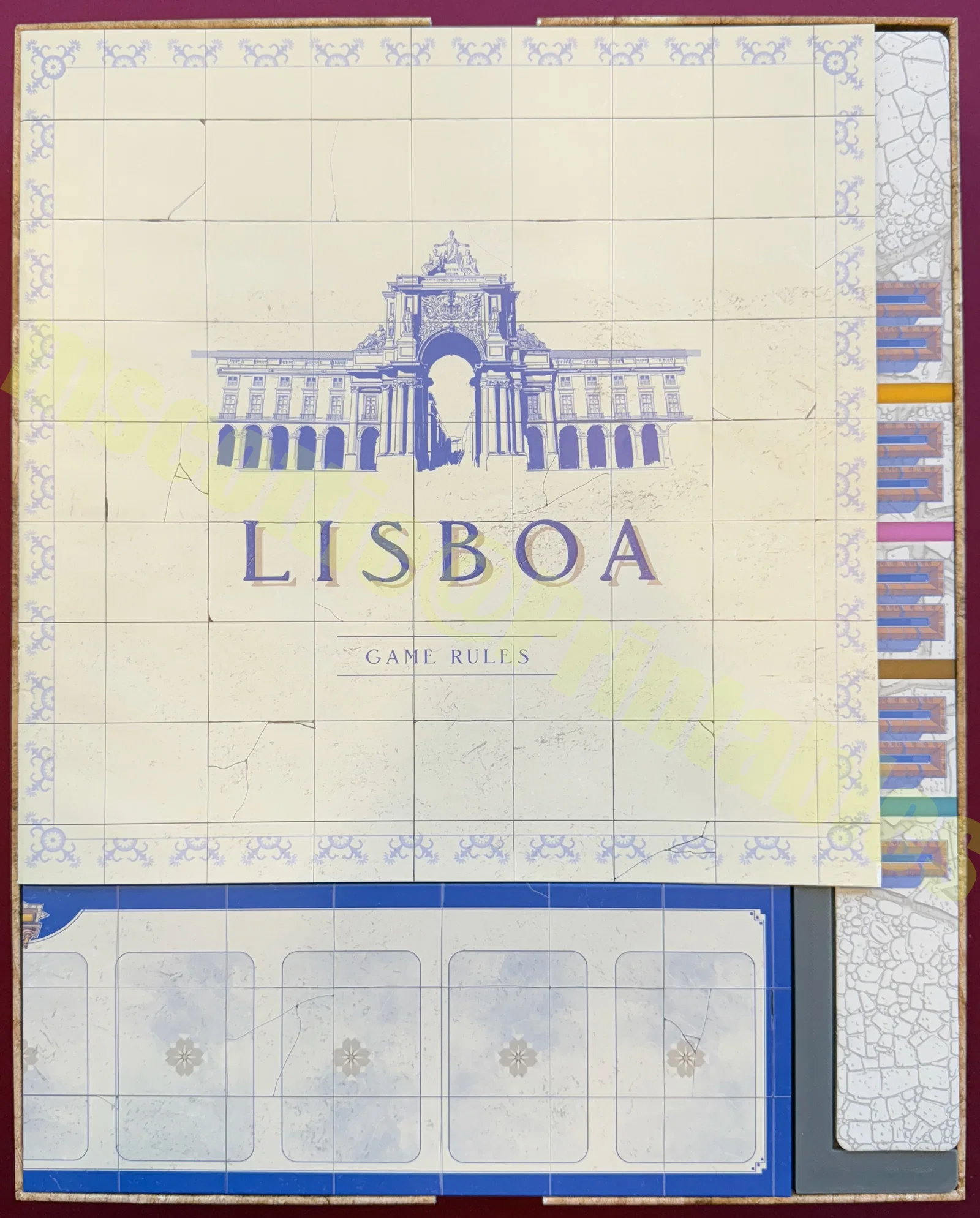

• Không bị kênh nắp hộp game.

Mình không thích khay nhựa hút chân không đi kèm khi dùng với bài bọc sleeve, nên khay in này thay thế hoàn toàn cho khay gốc.

Hướng dẫn in

Mình đã cung cấp các file 3mf cho mọi cấu hình. Vui lòng in theo các thông số sau nếu bạn dùng trình cắt (slicer) khác:

• Độ cao lớp in: 0.16 cho các tấm "box w/ lid" và "lid", 0.20 cho các phần còn lại.
• Độ dày lớp đầu tiên: 0.20
• Infill: 10% Gyroid.
• Wall generator: Khuyên dùng Arachne cho mọi bộ phận có dập nổi.

Nên in các hộp có nắp ở độ cao 0.16mm (với đầu phun 0.4) để các chi tiết overhang nhỏ được hoàn thiện tốt nhất. Không cần dùng support nếu in ở mức 0.16mm trở xuống.
