Bộ nối dài khay bóng cho Pongbot Nova S Pro

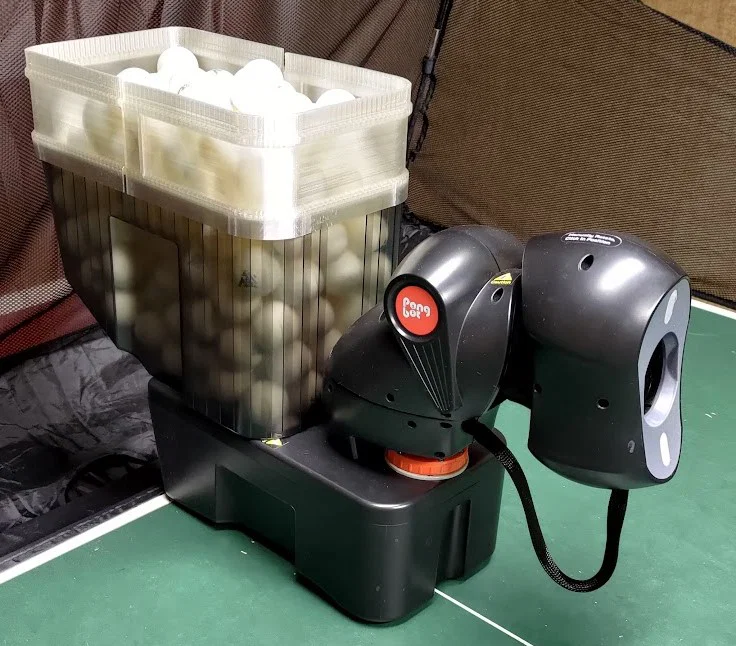

Mình muốn chứa thêm nhiều bóng hơn trong khay đựng bóng cho robot bóng bàn Pongbot Nova S Pro của mình nên đã thiết kế cái này.

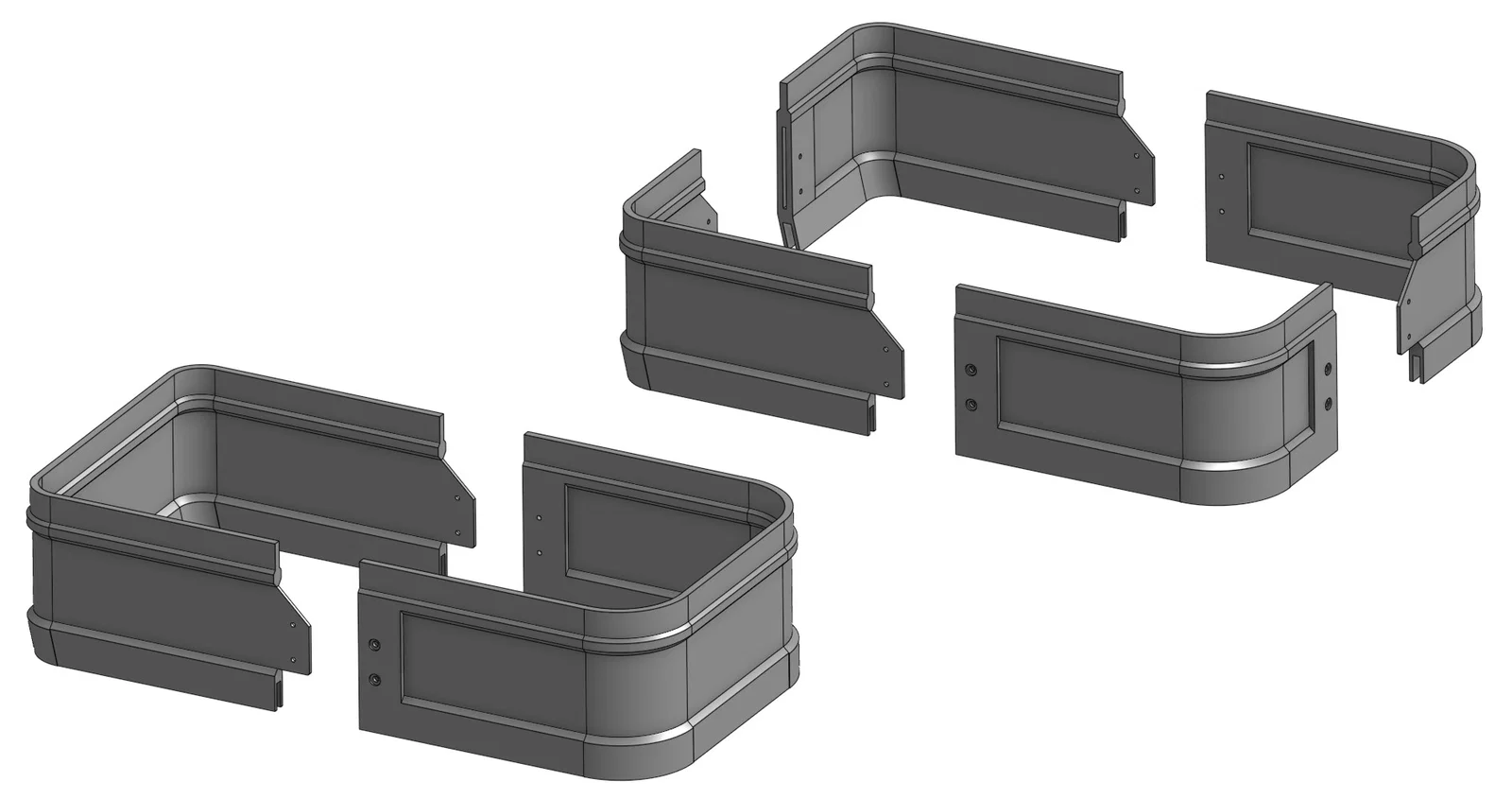

Sản phẩm này có thể in thành 2 hoặc 4 phần tùy thuộc vào kích thước bàn in của bạn.

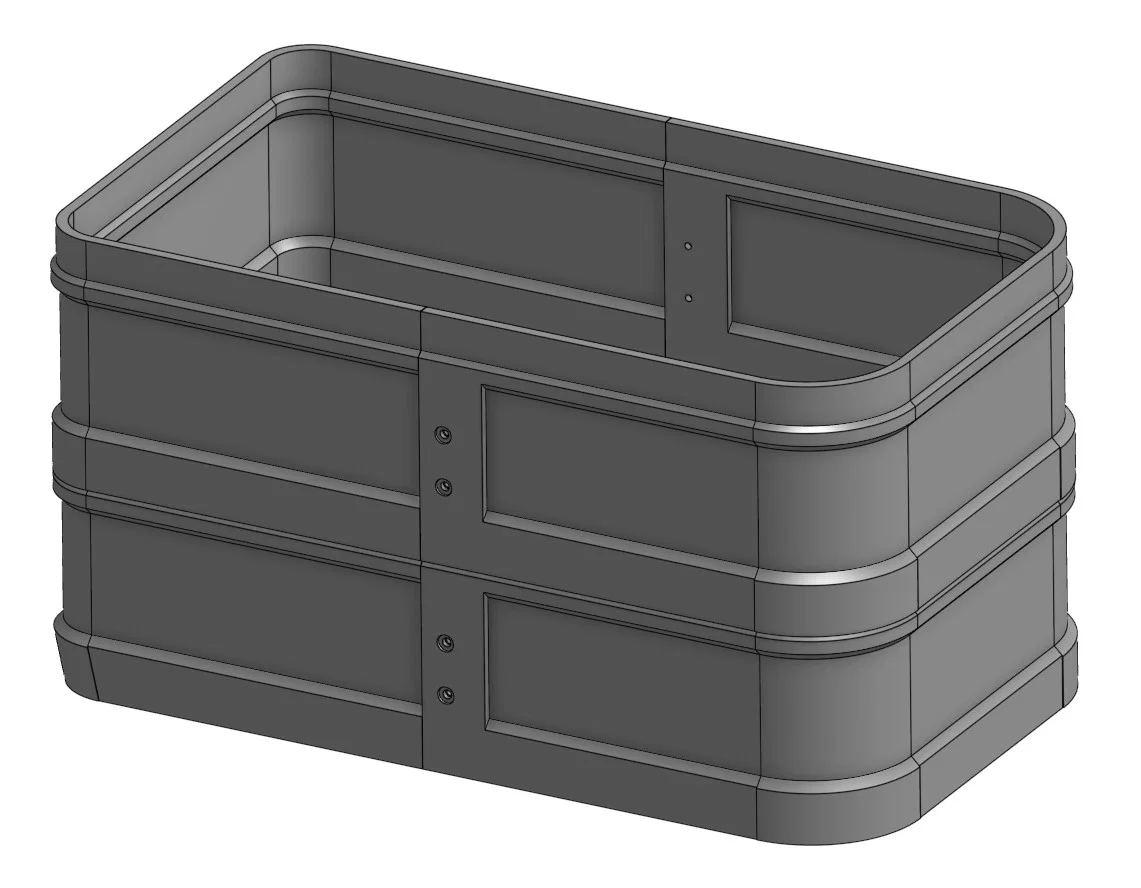

Chiều cao tăng thêm hiệu dụng của phần nối dài này là 80mm. Bạn có thể xếp chồng lên nhau thoải mái không giới hạn.

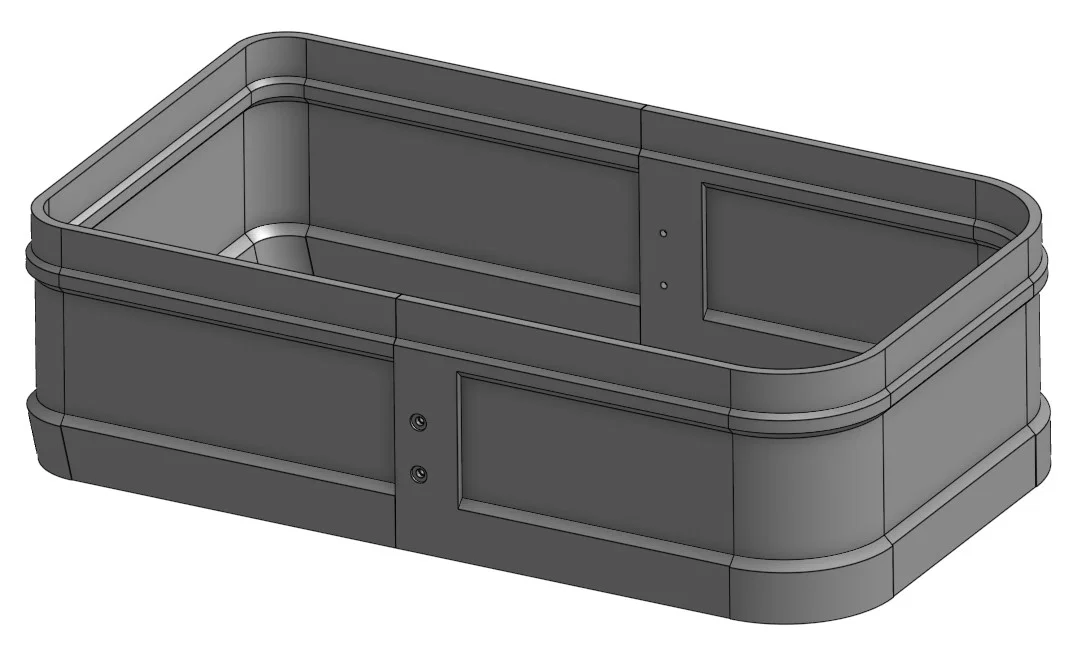

Mô hình gồm 2 phần có kích thước 190x176 mm.

Mô hình gồm 4 phần có kích thước 176x95 mm.

Nó hoạt động mà không cần ốc vít hay keo dán. Tuy nhiên, bạn có thể bắt vít với ốc M3x6 để thêm phần chắc chắn. Để nhìn đẹp và bằng phẳng, bạn nên dùng ốc đầu siêu thấp (ultra low profile), nhưng dùng loại đầu ốc thông thường cũng không sao. Bạn cũng có thể dán keo nếu muốn.

Để tránh bị bong góc trên bàn in, mình khuyến khích nên thêm một lớp brim 3mm.

Bạn cũng có thể dùng thêm keo dán (gluestick) để bám dính tốt hơn vào bàn in.

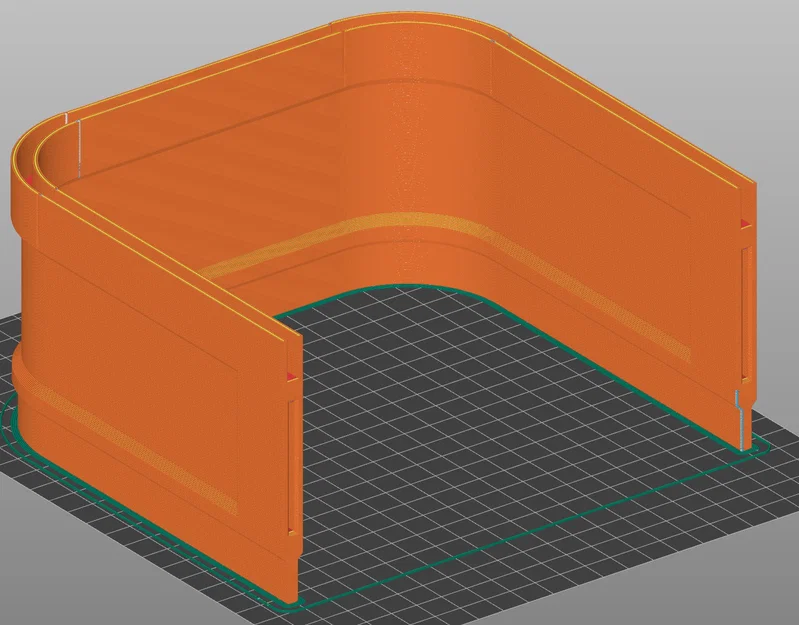

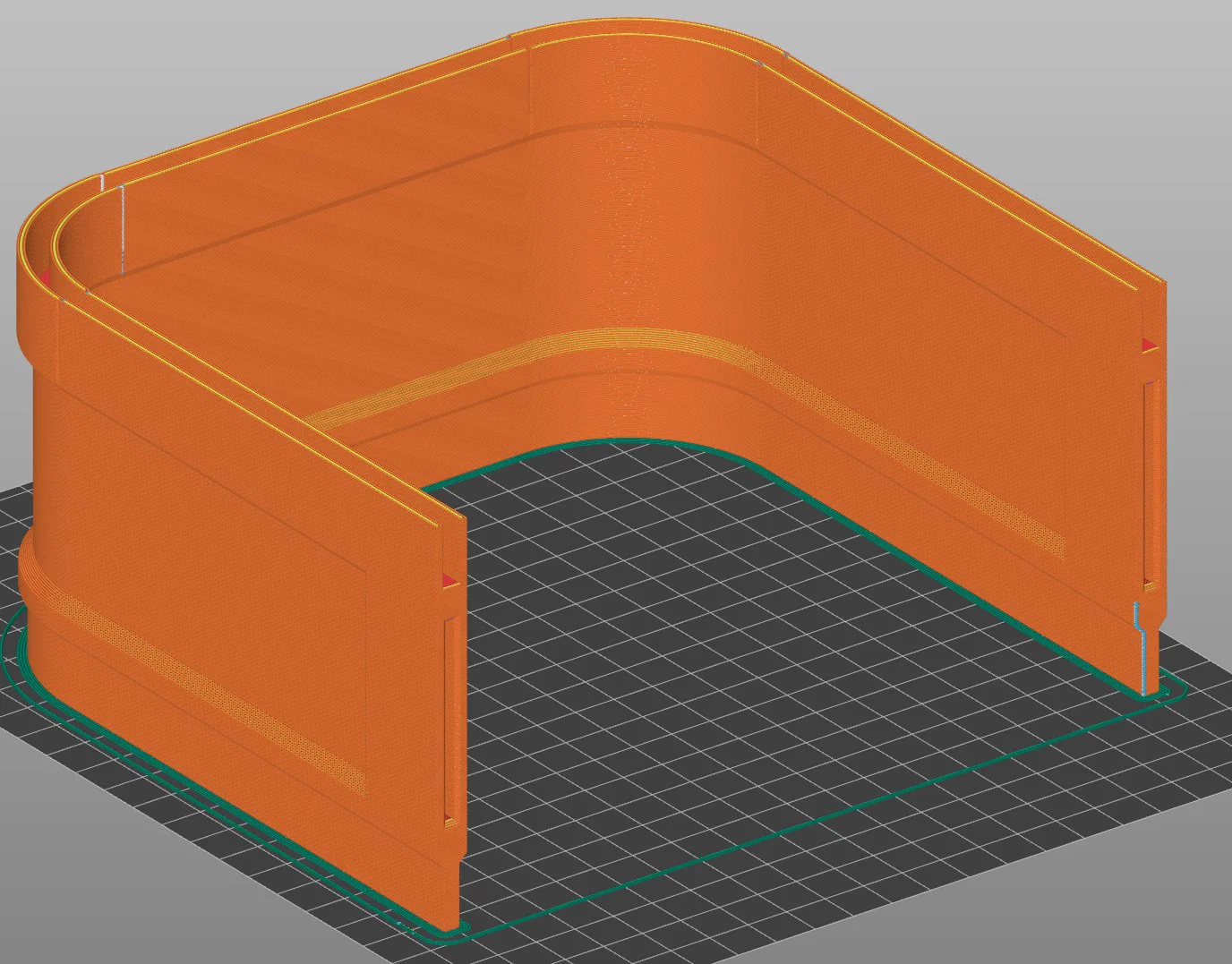

Không cần dùng support. Hướng in là để mặt rãnh chữ U quay lên trên, bạn xem hình minh họa nhé.

Mình đã in thành công với nozzle 0.6mm và layer height 0.35mm ở thiết lập SPEED.

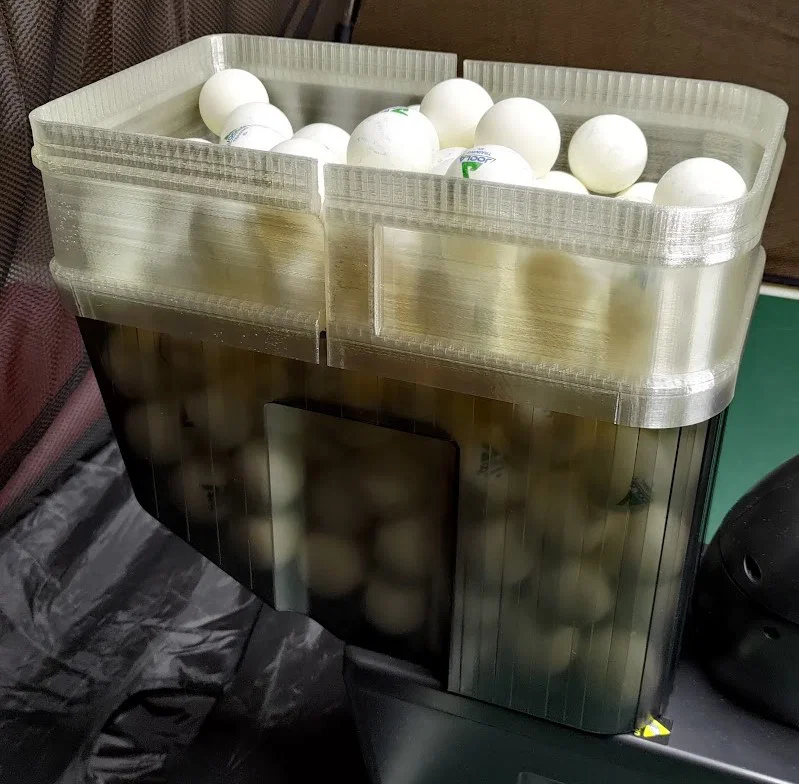

(Trong hình ảnh lúc in xong của mình có một khe hở giữa hai mảnh, nhưng mình đã sửa lỗi đó rồi. Vì cái cũ vẫn dùng tốt nên mình không in lại cái mới nữa.)

Đã thêm file step.
