Cảm biến sợi nhựa bên hông XL tích hợp vòng bi
Bản cải tiến cảm biến filament cho Prusa XL giúp giảm lực kéo sợi nhựa khoảng 50% nhờ tích hợp vòng bi. Thiết kế này loại bỏ ma sát, giúp máy hoạt động trơn tru hơn. Dễ dàng lắp đặt và tương thích tốt với dòng máy XL.
Mô tả

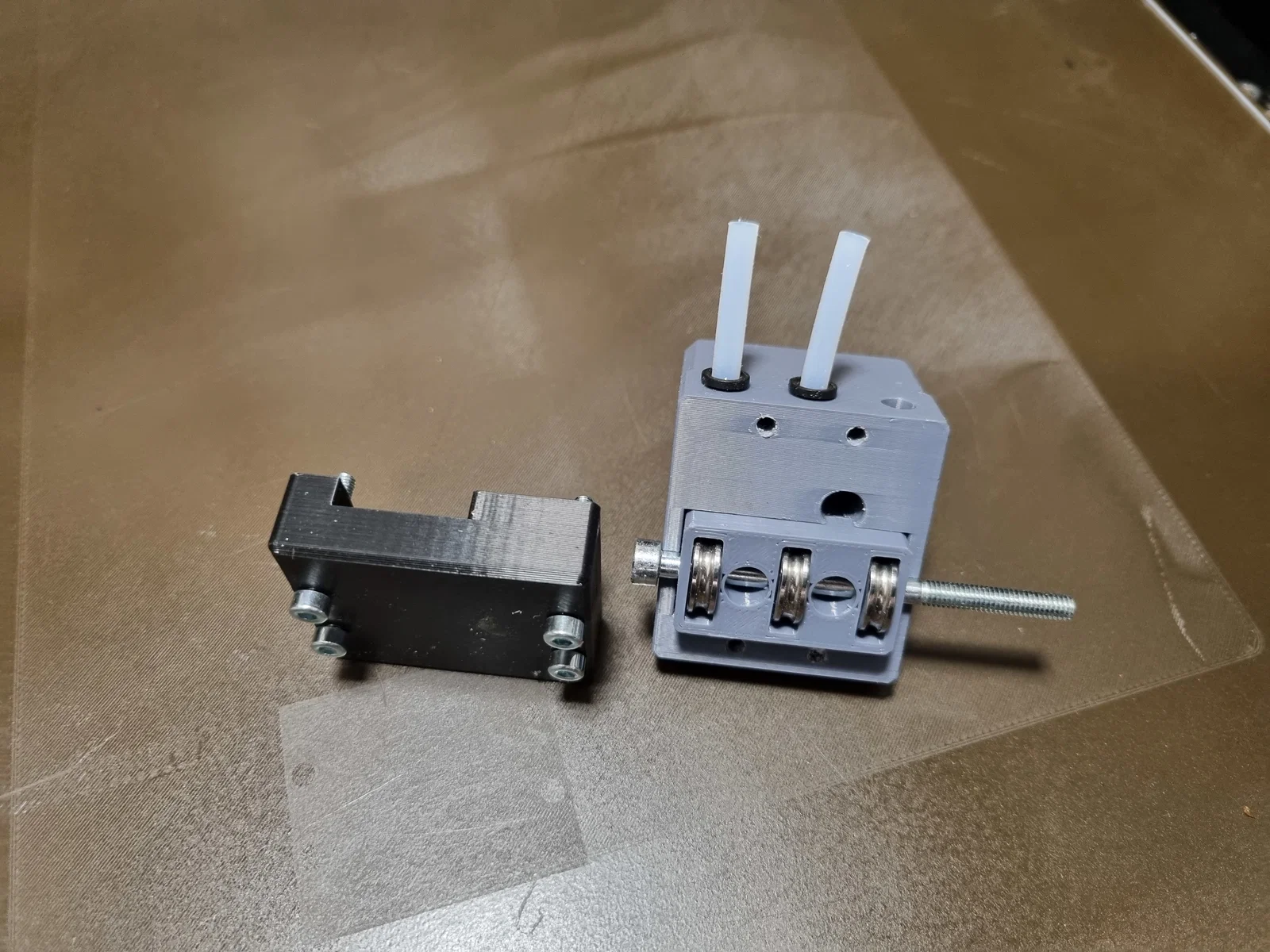

Đây là bản cải tiến của cảm biến sợi nhựa (filament) zin. Điểm khác biệt duy nhất về chức năng chính là các vòng bi được đặt ngay dưới vị trí cảm biến. Ở phiên bản gốc, sợi nhựa bị ép trực tiếp vào bề mặt in, gây ra ma sát lớn. Bản thiết kế này cho phép sợi nhựa chạy trên vòng bi, giúp loại bỏ ma sát ở phía cảm biến. Lực kéo cần thiết ở phiên bản cũ là 20N và 28N lần lượt cho máy đùn 1 và 2. Với thiết kế mới này, lực kéo chỉ còn 8N và 14N.

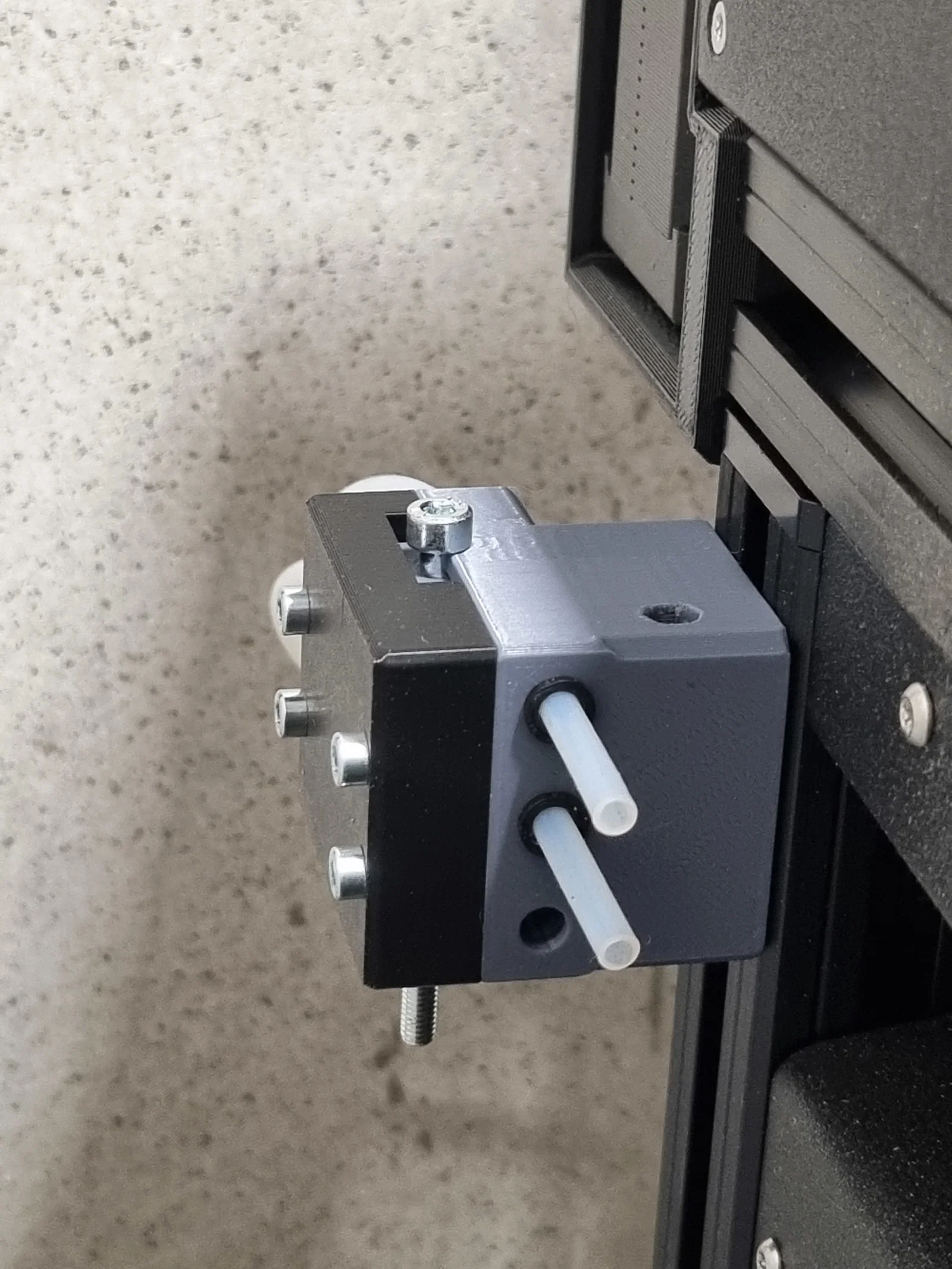

Việc tháo lắp mất khoảng một giờ đồng hồ. Khuyến khích mọi người nên hiệu chỉnh (calibrate) lại cảm biến sau khi lắp đặt.

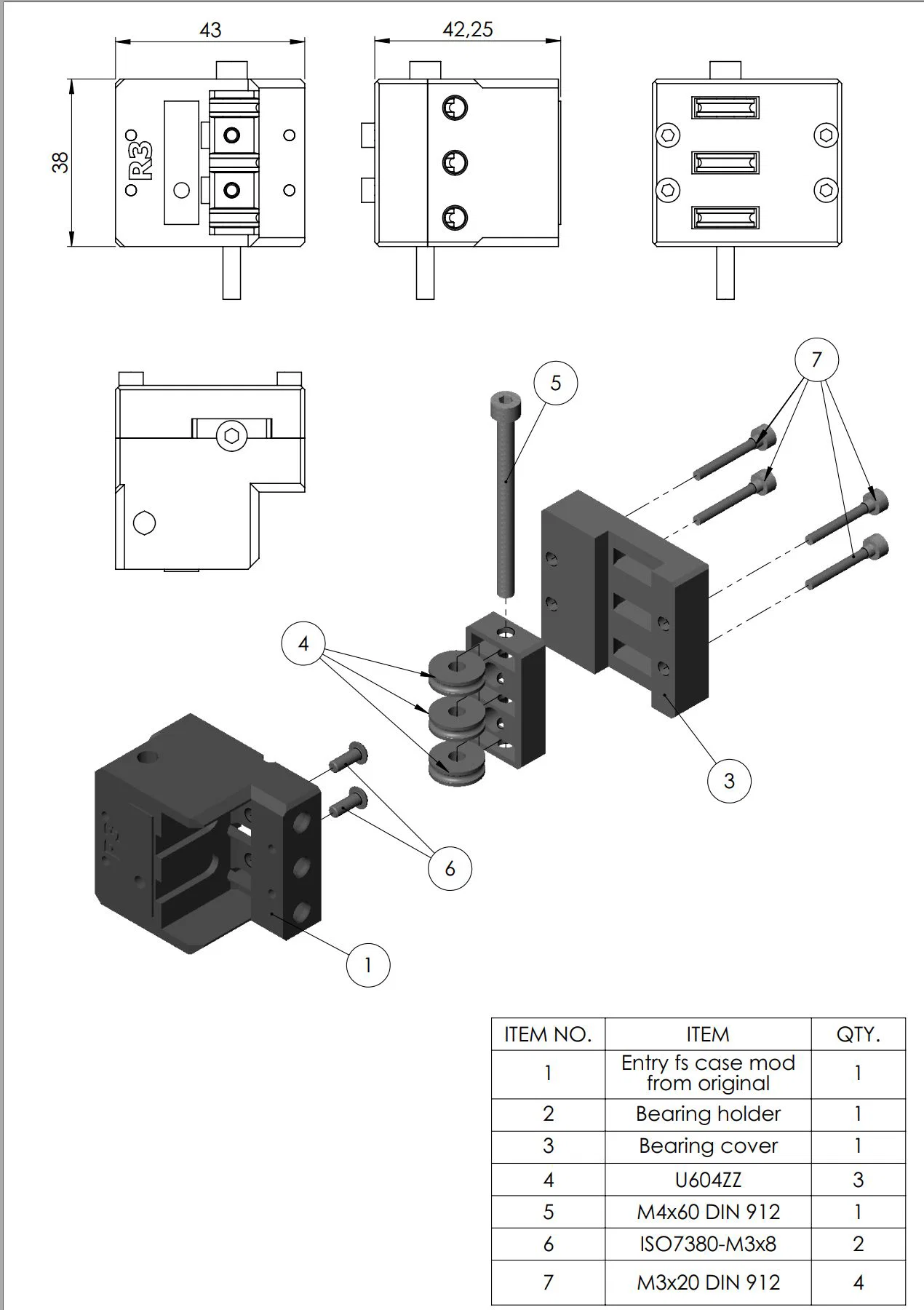

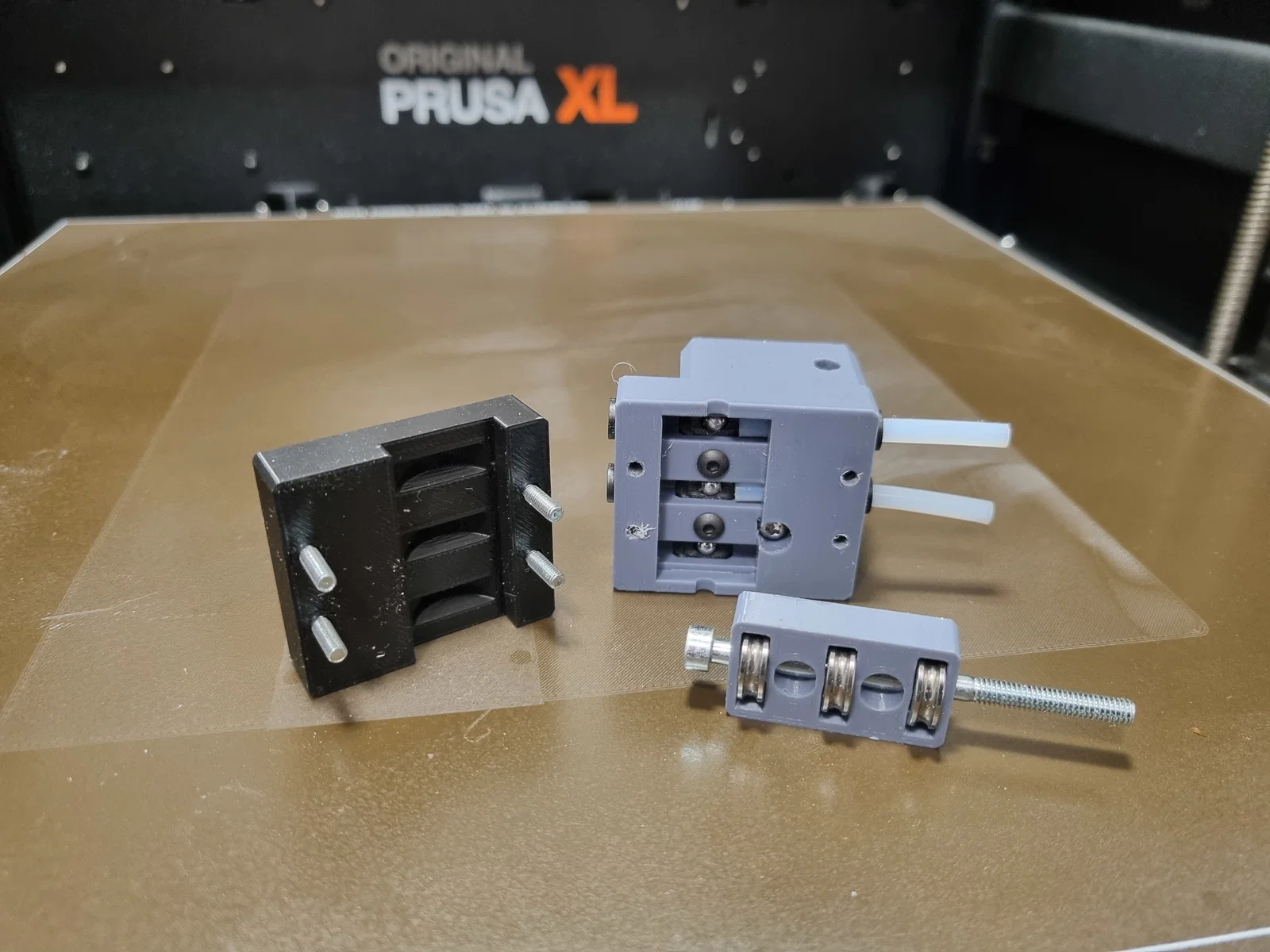

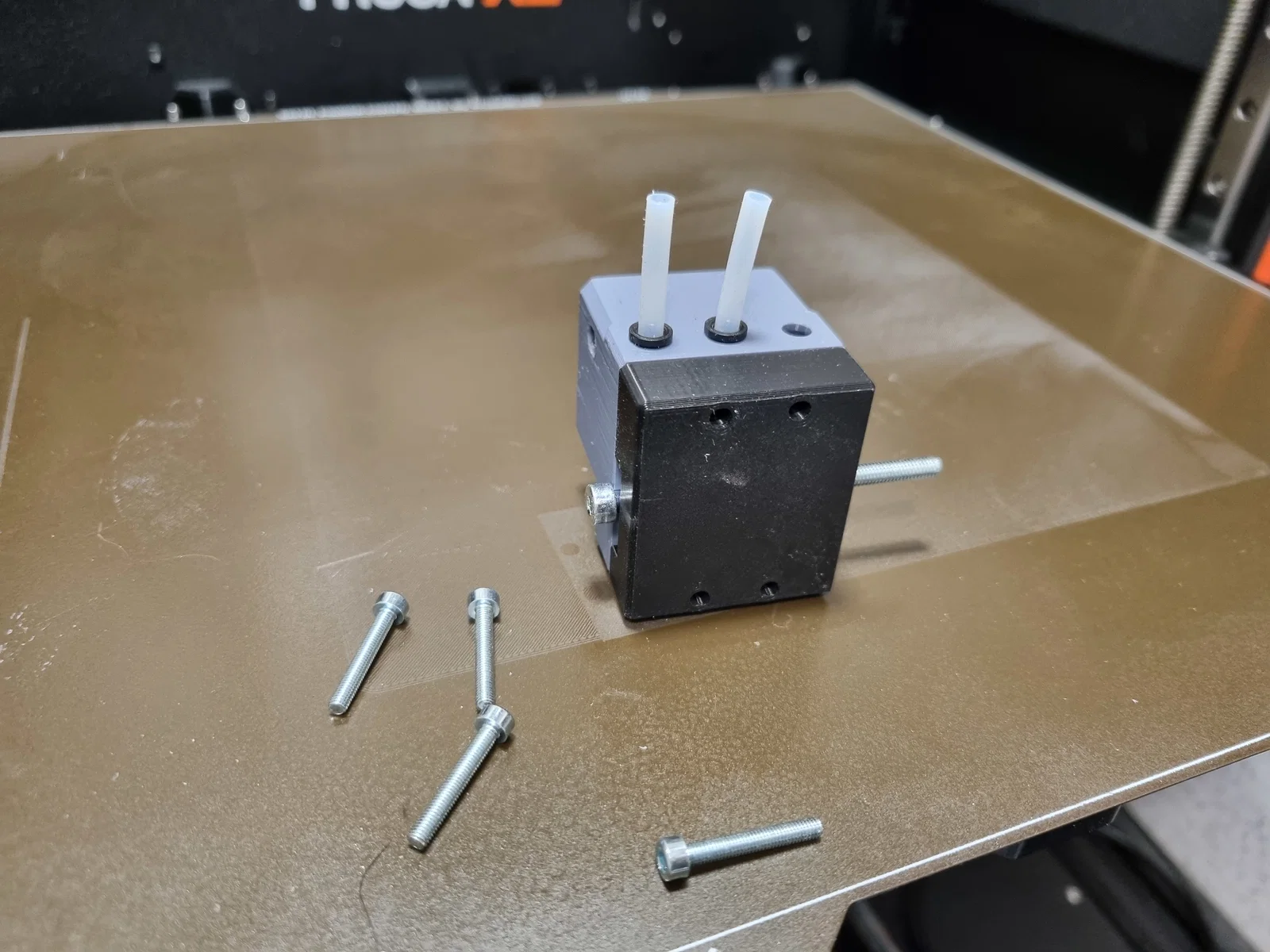

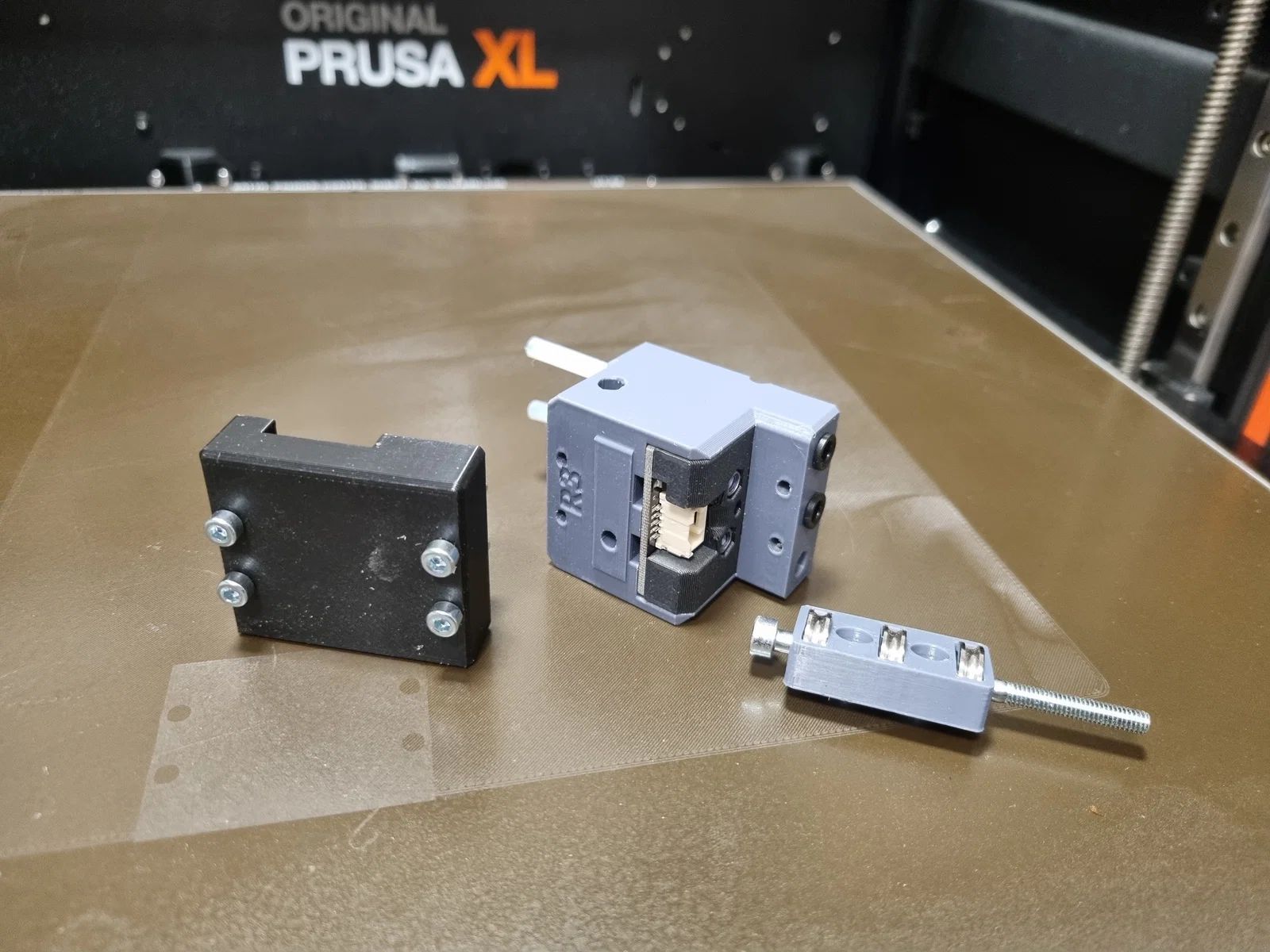

Bộ sản phẩm bao gồm ba linh kiện in mới, sử dụng vòng bi và ốc vít như trên bản vẽ.
Các tệp gốc SolidWorks đã được đính kèm để các bạn dễ dàng chỉnh sửa và cải tiến thêm.
