K7 – Băng Cassette hoài cổ tích hợp ổ cứng USB

Lưu ý:

Cần có support! Không cần AMS/MMU! Các chi tiết được in riêng biệt nên ai cũng có thể in được.

Danh sách thay đổi (changelog) nằm ở cuối mô tả để bạn cập nhật các cải tiến mới nhất từ phản hồi của cộng đồng. Đừng quên xem qua nhé!

Câu chuyện đằng sau:

Tôi lớn lên vào những năm 90 và vẫn còn nhớ cái chất riêng của băng cassette — tiếng lách cách, tiếng tua băng, những cuộn băng mixtape, và tất nhiên là cả mẹo dùng cây bút chì để tua băng nữa.

Tôi muốn khơi dậy cảm giác đó bằng cách biến một món đồ huyền thoại thành thứ vừa hữu dụng vừa đầy hoài niệm. Thiết kế này được phóng to một chút để vừa với linh kiện hiện đại nhưng vẫn giữ đúng tinh thần xưa — với các trục quay chuyển động được, đế trưng bày và thậm chí là một dụng cụ hình cây bút để gợi nhớ về ngày cũ. Nó vừa là vật trang trí, vừa giúp ích khi lắp ráp.

Về kỹ thuật, tôi đã tận dụng ổ flash USB và cổng USB để tích hợp bộ nhớ vào bản in một cách tinh tế. Tôi cũng chừa sẵn khe để gắn thẻ NFC cho những ai muốn thêm tính năng thông minh như tạo phím tắt, tin nhắn ẩn hoặc đường dẫn.

Lưu ý: Cuộn băng được phóng to lên 112.5% chiều dài/rộng và 150% chiều cao so với băng cassette thật để chứa vừa các linh kiện USB.

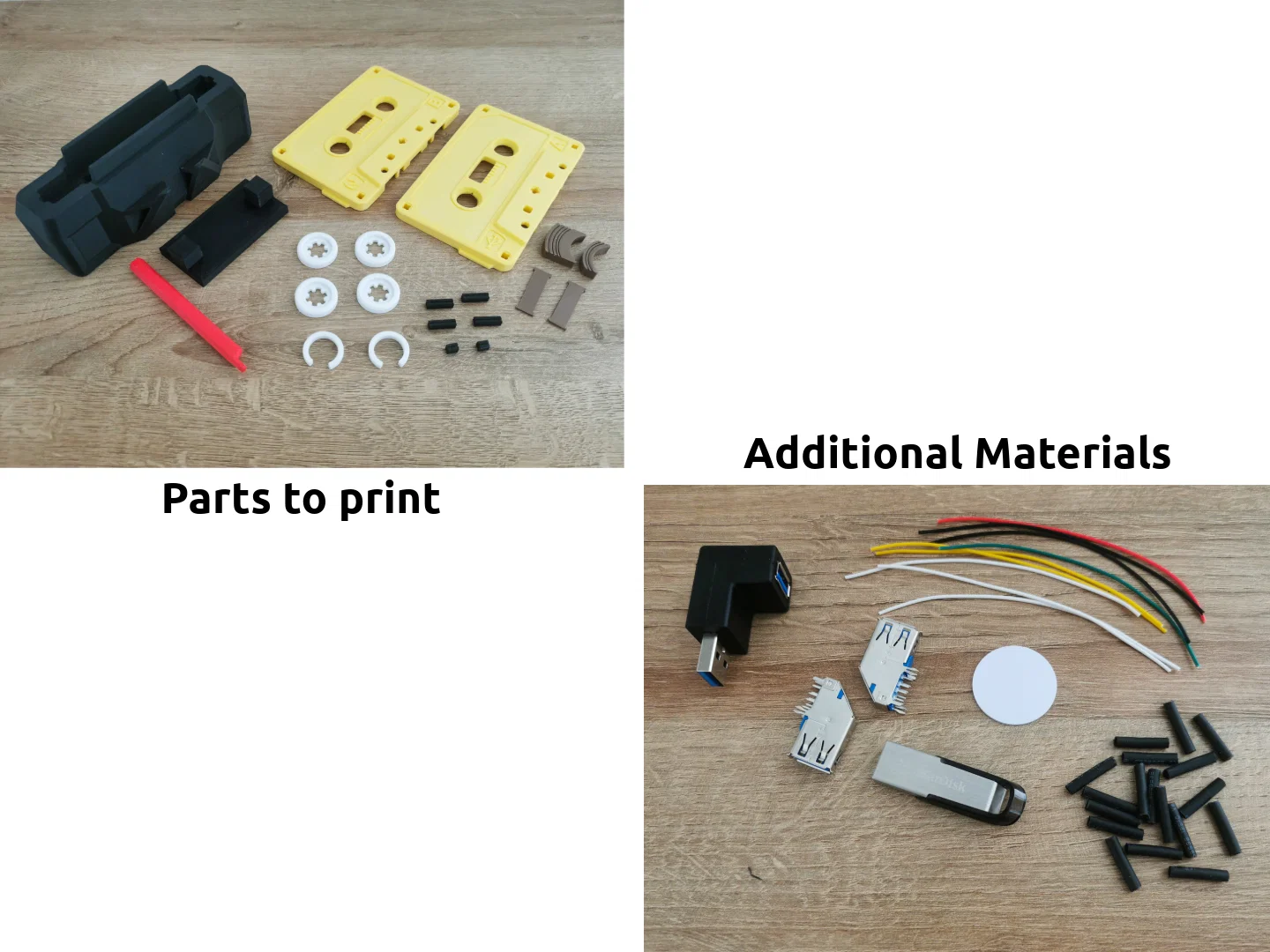

Những thứ đi kèm trong bộ:

Băng Cassette

• face_A (1x)
• face_B (1x)

“Chốt” (Pins)

• big_pin (1x) – dành cho các góc để giữ hai mặt của vỏ băng.
• small_pin (1x) – chủ yếu để trang trí, nhưng cũng giúp căn chỉnh cổng USB ở giữa.

“Trục băng” (Tape reels)

• reel (1x)
• reel_insert (1x)

“Băng từ” (magnetic tape)

• bottom_tape (1x)
• big_tape (1x)
• small_tape (1x)

tool (1x) (Trông giống cây bút cổ điển dùng để tua băng. Nó tăng thêm vẻ hoài cổ và hỗ trợ lắp ráp nếu cần.)

Đế trưng bày (Tùy chọn)

• stand (1x)
• stand_cap (1x)

Vật liệu bổ sung:

Cho băng cassette:

• 2x USB-3.0 A-Socket PCB, loại cắm dọc - Mã tham khảo econ connect: U3BU1AVW
• 1x SanDisk Ultra Flair 128Go USB 3.0 (dung lượng khả dụng: 16GB – 512GB)
• Thẻ NFC (tùy chọn) ⌀ 25mm (Tôi dùng NFC token của Wakdev)

Cho đế trưng bày:

• 1x Cáp chuyển đổi USB 3.0 - Mã tham khảo InLine: 35300R Để kết nối bộ lưu trữ (cassette hoặc đế) với thiết bị (TV hoặc máy tính)
• Cáp USB 3.0 Type A sang Type A (đực sang đực)

Thông số kỹ thuật:

• Máy in: Prusa Mini+
• Đầu phun: 0.4 mm
• Chiều cao lớp in: 0.2 mm
• 4 lớp tường | 6 lớp đáy (1.2 mm) | 6 lớp mặt (1.2 mm) | 15% infill.
• Nhựa in: Polymaker Polyterra PLA

Hướng dẫn in:

Lưu ý: Tôi dùng brim cho mọi chi tiết — giúp chống cong vênh các phần lớn và tăng độ bám bàn in cho các phần nhỏ. Tùy vào chi tiết, bạn có thể cân nhắc bật:

• Support (cho các phần nhô ra hoặc hình dạng đặc biệt)
• Chế độ “Ironing” (để bề mặt trên cùng mịn hơn)

Đây là các thiết lập tôi dùng, nhưng bạn cứ thoải mái điều chỉnh cho phù hợp với máy in của mình. Tôi cũng đính kèm số lượng cần in cho từng chi tiết.

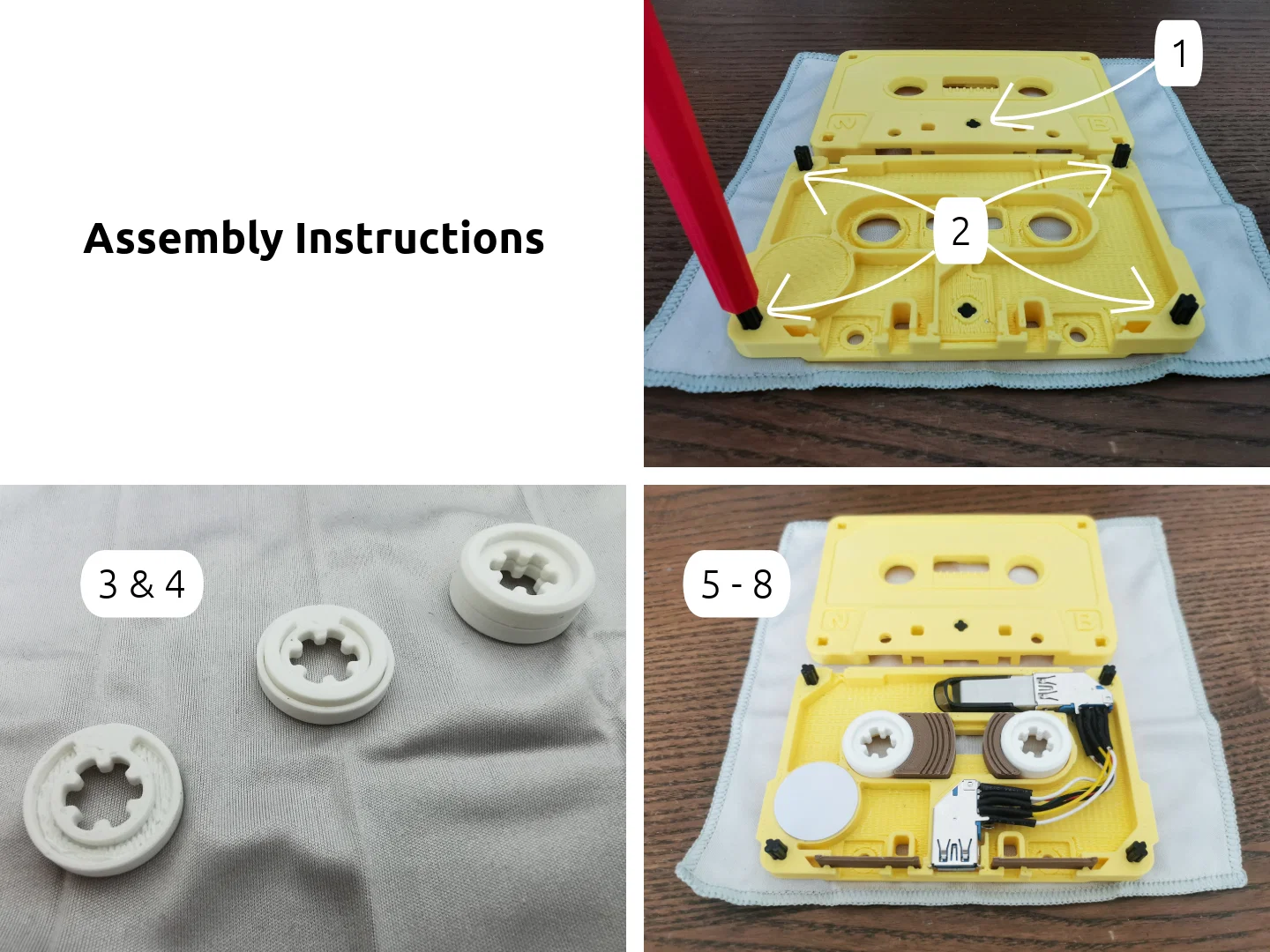

Hướng dẫn lắp ráp:

Lưu ý: Lắp ráp không cần ốc vít. Để tránh sự cố, hãy làm sạch kỹ các phần support.

1. Đặt face_A và face_B nằm phẳng trên bề mặt ổn định (mặt đẹp hướng lên trên). Chèn small_pin vào face_A và face_B. Độ hở rất khít — hãy dùng đầu lớn của Tool để đẩy chúng vào vị trí. Bạn cần dùng một chút lực — hãy cẩn thận để không bị thương hoặc làm hỏng linh kiện in.
2. Lật face_A lại và chèn 4 big_pin. Để face_B sang một bên.
3. Lắp 2 reel bằng cách kẹp reel_insert ở giữa. Keo dán là tùy chọn — hai mặt của vỏ băng sẽ giữ mọi thứ cố định.
4. Lặp lại bước 3 cho bộ reel thứ hai.
5. Chèn NFC token vào khe trên face_A.
6. Đặt 2 bộ reel đã lắp vào face_A.
7. Thêm bottom_tape, big_tape và small_tape vào vị trí tương ứng.
8. Cắm USB flash drive và cổng double_usb_ports vào khe.

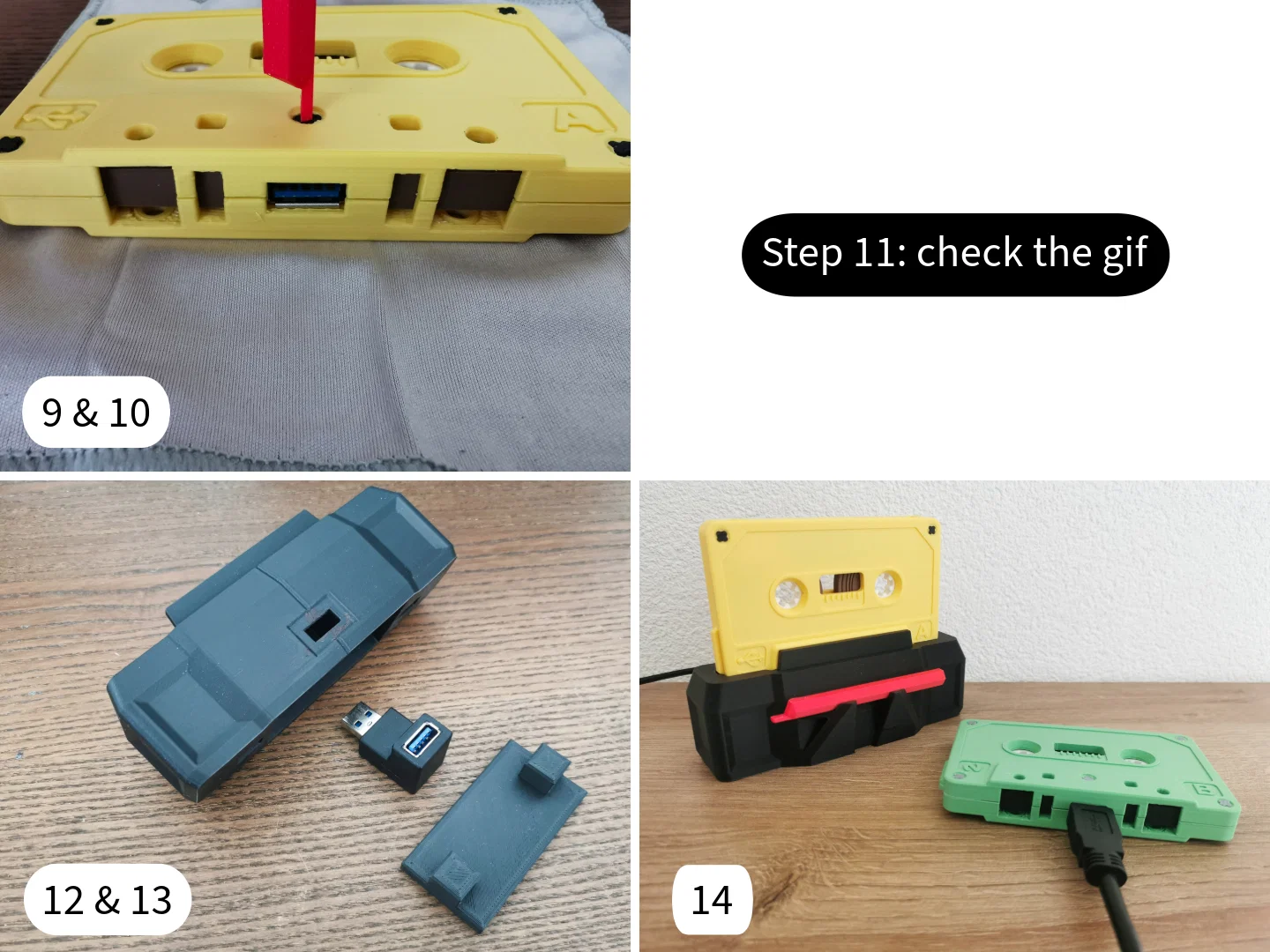

9. Căn chỉnh cẩn thận và nhấn face_B lên cụm lắp ráp. Khớp chúng lại bằng các chốt.
10. Điều chỉnh small_pin nếu cần để căn giữa các cổng USB.
11. Kiểm tra xem 2 reel có quay tự do không — để cảm nhận sự thỏa mãn khi chạm vào.

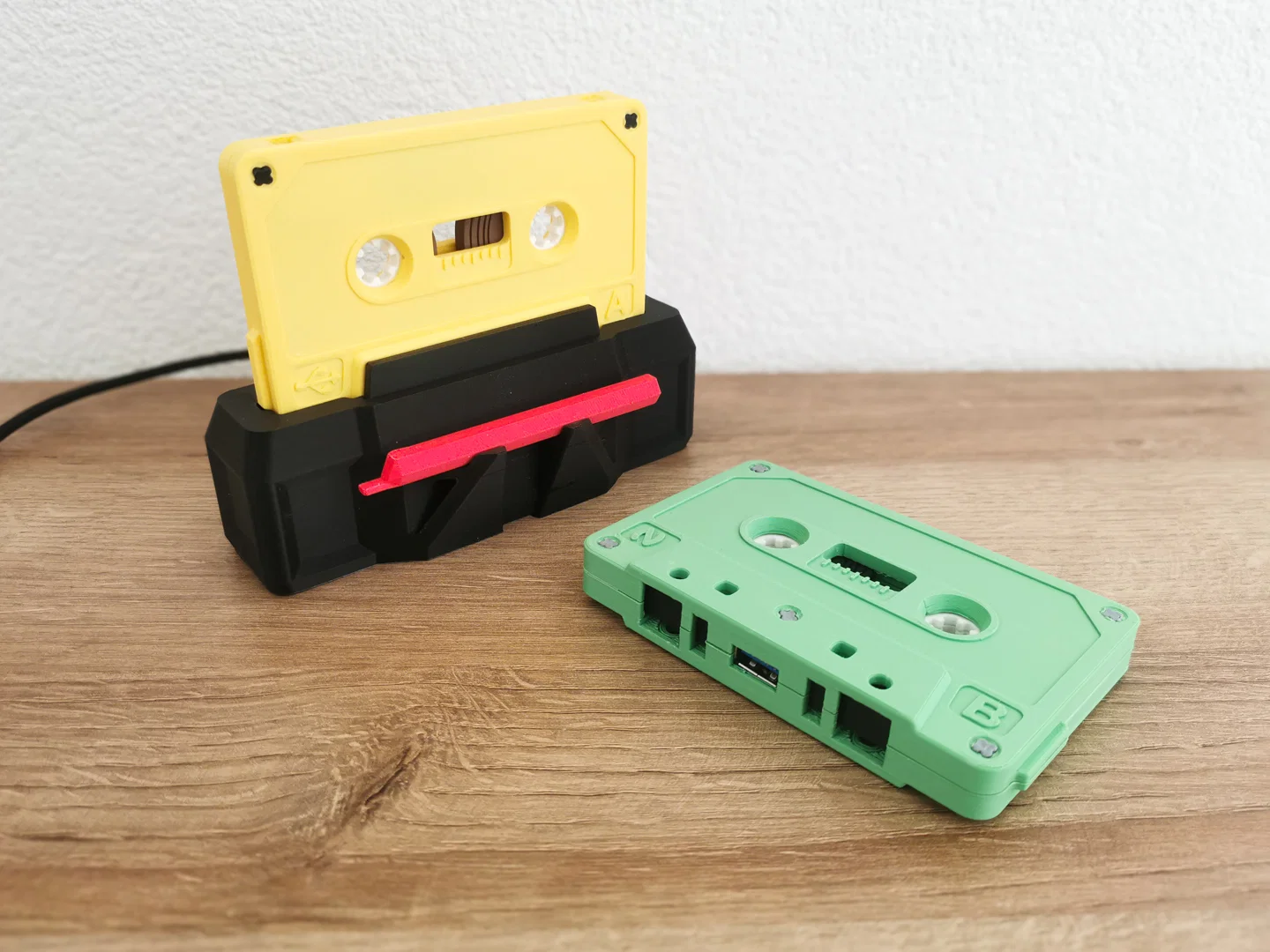

Tùy chọn: Đế trưng bày

12. Cắm cáp chuyển đổi USB vào stand.
13. Thêm stand_cap và khớp chặt.
14. Đặt tool lên đế để trang trí.

Danh sách thay đổi:

Chưa có bản cập nhật nào—hãy chờ đón những cải tiến mới!

Nếu bạn có yêu cầu khác hoặc cần điều chỉnh cụ thể, đừng ngần ngại cho tôi biết! Tôi rất sẵn lòng cập nhật thêm để đáp ứng nhu cầu của bạn. Cảm ơn phản hồi của bạn và chúc bạn in ấn vui vẻ!
