Digital Sundial - Đồng hồ mặt trời kỹ thuật số in 3D

Đây là một thiết kế cực kỳ hay ho từ: https://www.thingiverse.com/rickbo_99/designs

File OpenSCAD đi kèm có thể tùy chỉnh rất linh hoạt, giúp mọi người dễ dàng cấu hình đồng hồ mặt trời cho Bắc bán cầu/Nam bán cầu, giờ bắt đầu, v.v. Các file STL được cung cấp ở đây dành cho Bắc bán cầu.

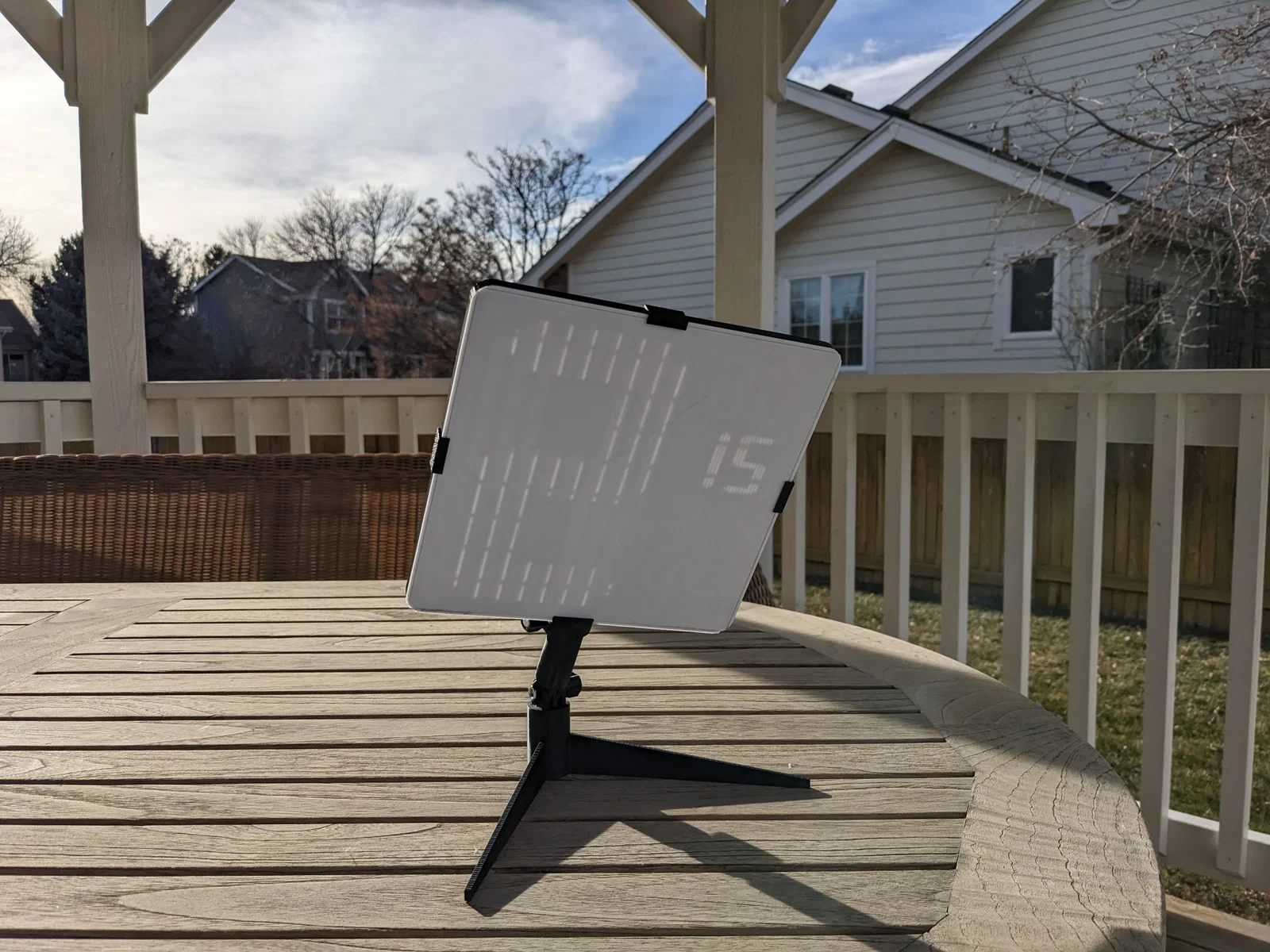

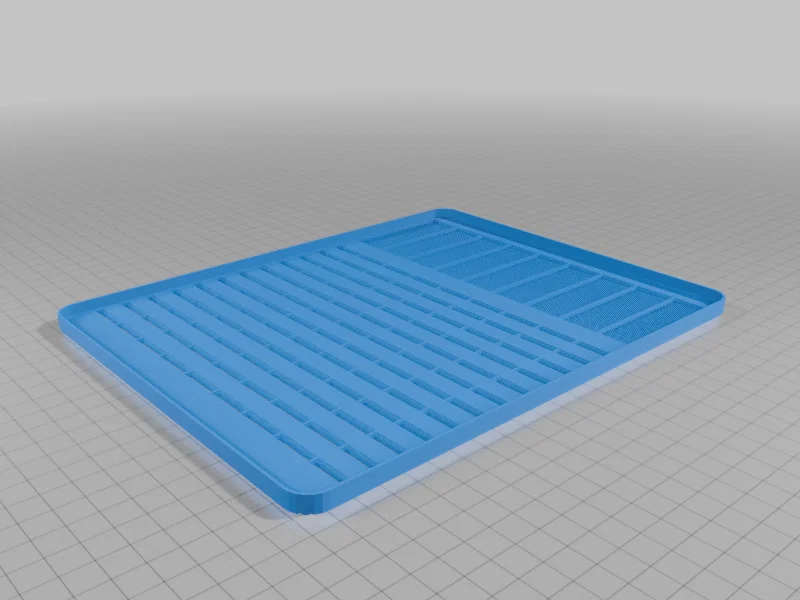

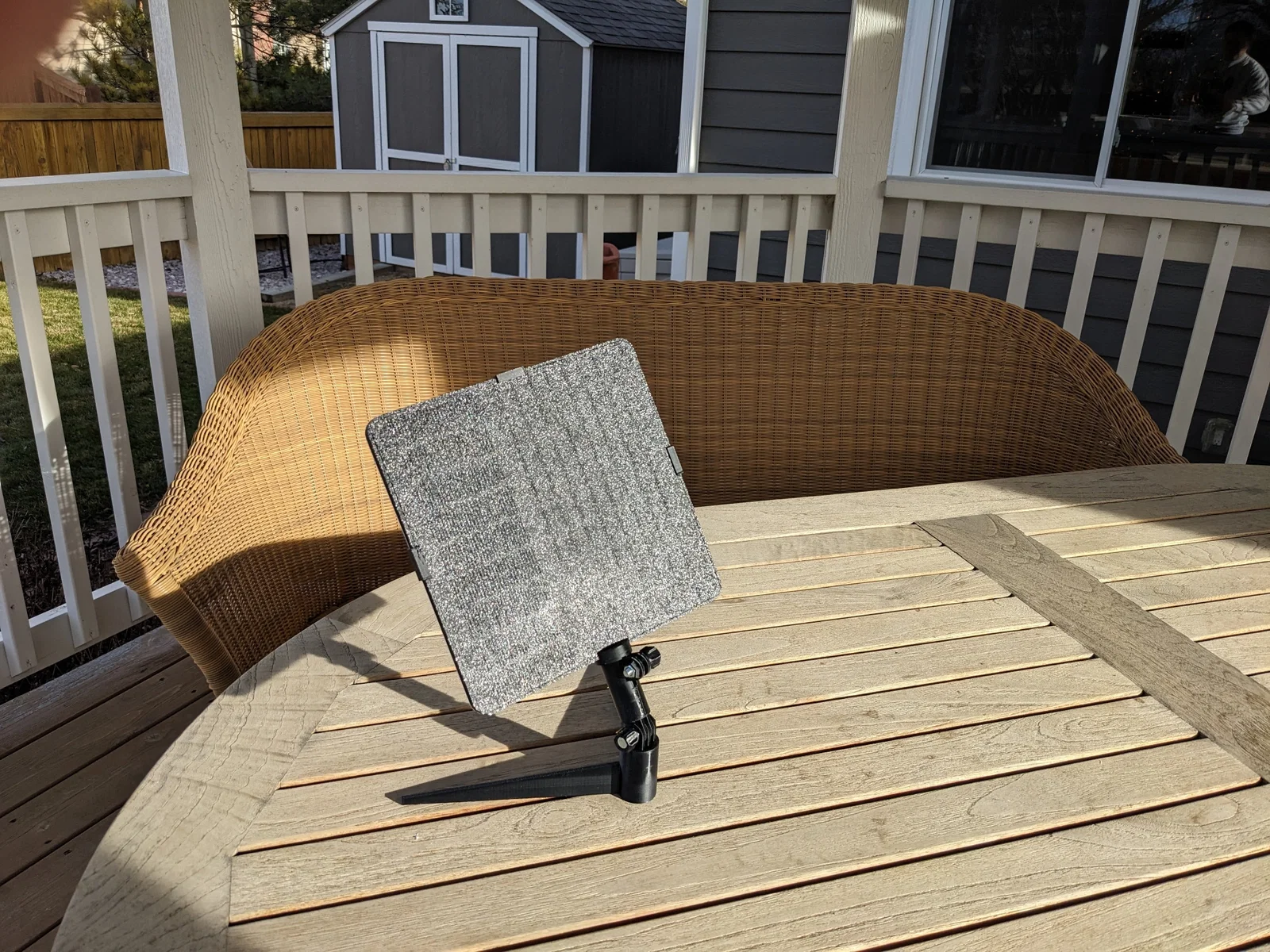

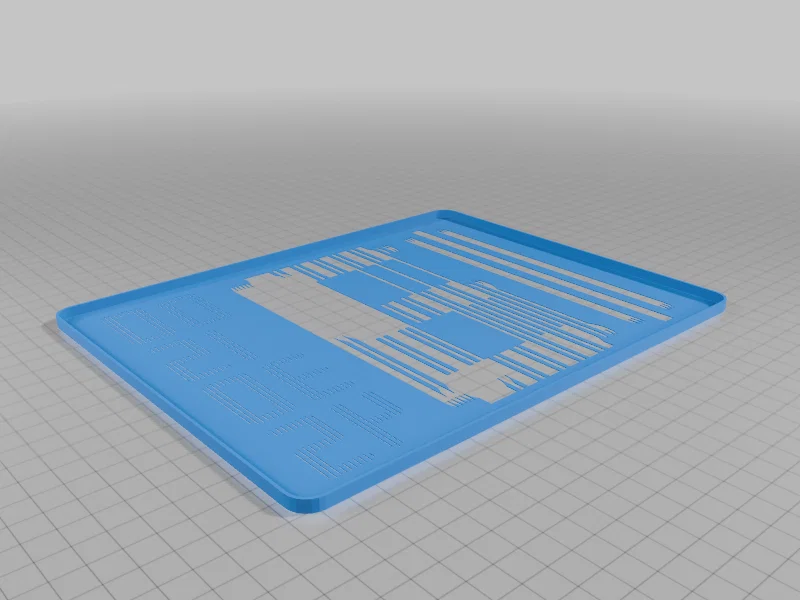

Thiết kế tấm nền được chia làm hai phần để các chi tiết có độ phân giải cao nằm áp sát vào bàn in. Ngoài ra, bạn cần sử dụng hai loại dây nhựa (filament) khác màu nhau, ví dụ trắng và đen cho phần mặt số (digit mask), nhằm mục đích dùng nhựa tối màu để chặn ánh sáng và nhựa sáng màu để ánh sáng xuyên qua.

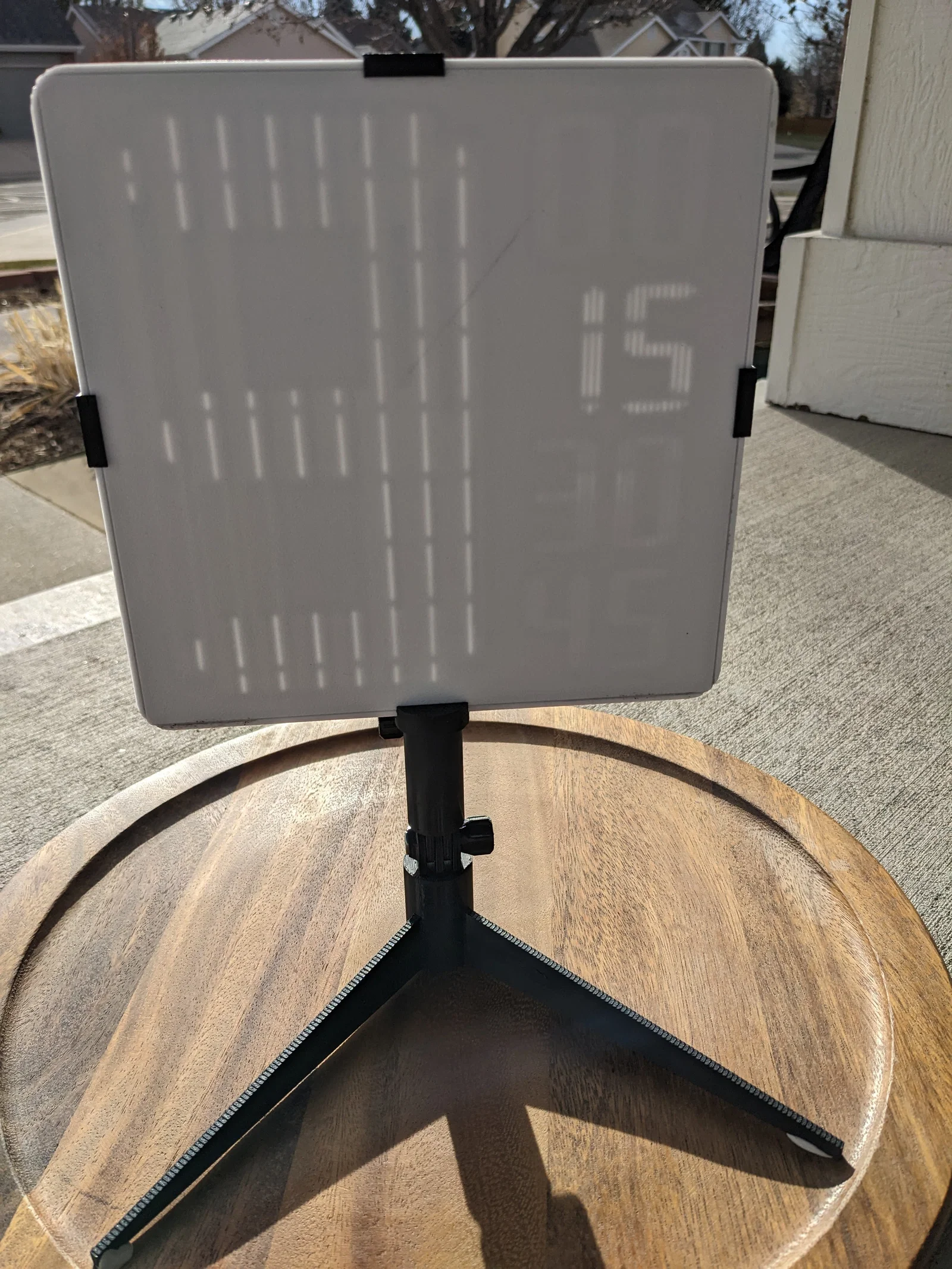

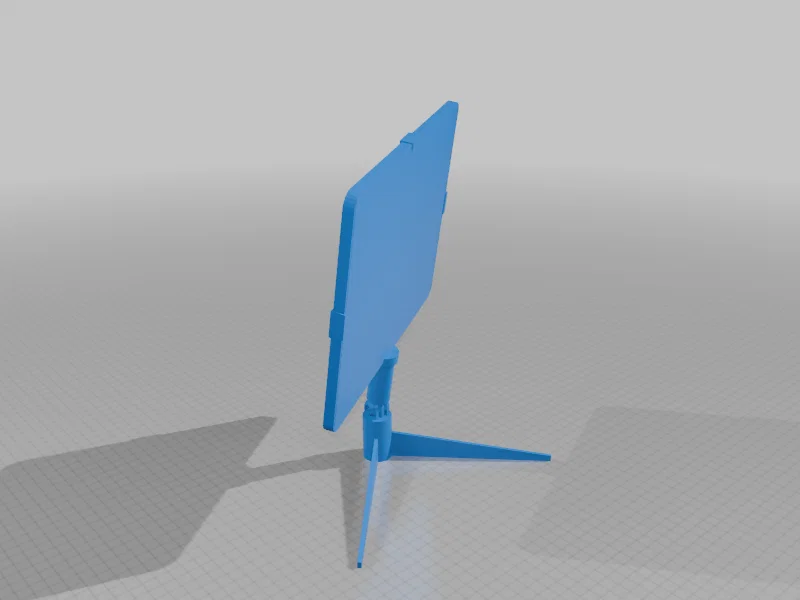

Phần rìa của Gnomon (kim đồng hồ) có các rãnh giúp gắn kẹp hoặc giá đỡ. Một chân đế tương thích với GoPro đơn giản được kẹp vào phía dưới, cho phép tấm nền đứng thẳng trên bề mặt phẳng. Chân đế này cũng cho phép nghiêng Gnomon về hướng Bắc thật, bao gồm cả xoay theo phương vị để hiển thị thời gian chính xác.

Video quay cảnh đồng hồ mặt trời trên bàn xoay tại https://www.youtube.com/watch?v=uV9baWG2YLI nếu bạn muốn xem nó hoạt động thế nào nhé.

Nguồn ảnh & Video: rickbo_99 (thingiverse.com)

Cài đặt in:

• Đường kính đầu phun (Nozzle Diameter): 0.4mm
• Chiều cao lớp in (Layer Height): 0.2mm
• Trình tạo vách (Wall Generator): Arachne
• Bù trừ chân voi (Elephant Foot Compensation): Tắt (đặc biệt cho GnomonSlot)
• Mẫu bề mặt đáy (Bottom Surface Pattern): Aligned rectilinear (đặc biệt cho GnomonSlot)
• Độ đặc (Infill): Gyroid/Honeycomb (loại không đan chéo, đặc biệt cho GnomonSlot)
• Số lớp Top/Bottom: Đủ để che phủ DisplayThickness (đặc biệt cho GnomonDigit)
• Chiều cao Z chính xác (Precise Z Height): Bật (vì khoảng cách giữa các phần của hai nửa Gnomon rất quan trọng)

Lưu ý: Hãy cẩn thận khi gỡ GnomonSlot khỏi bàn in vì nhiều chi tiết rất mỏng.

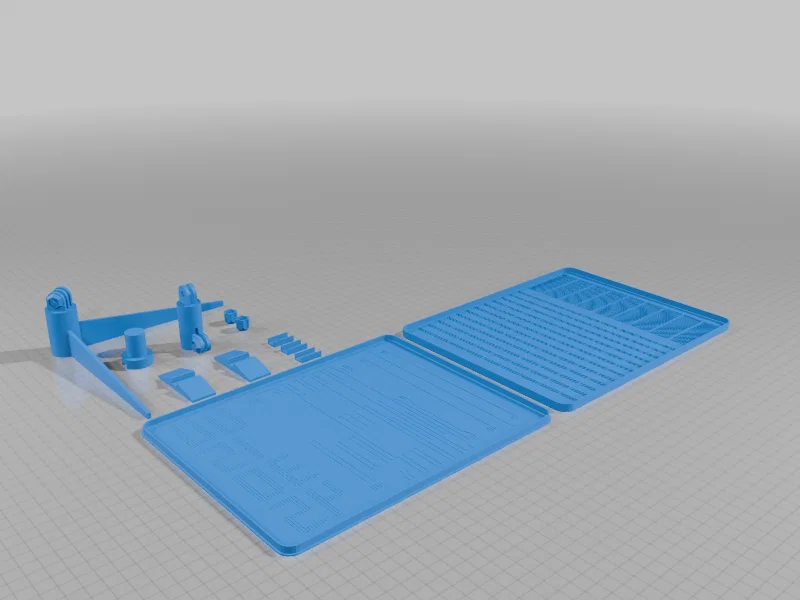

Các chi tiết GnomonDigit và GnomonSlot nên được in với mặt ngoài nằm trên bàn in. Các mảnh chân đế/giá đỡ có thể in theo hướng bình thường hiển thị trong phần "Parts". Không mảnh nào cần dùng support cả.

Lắp ráp

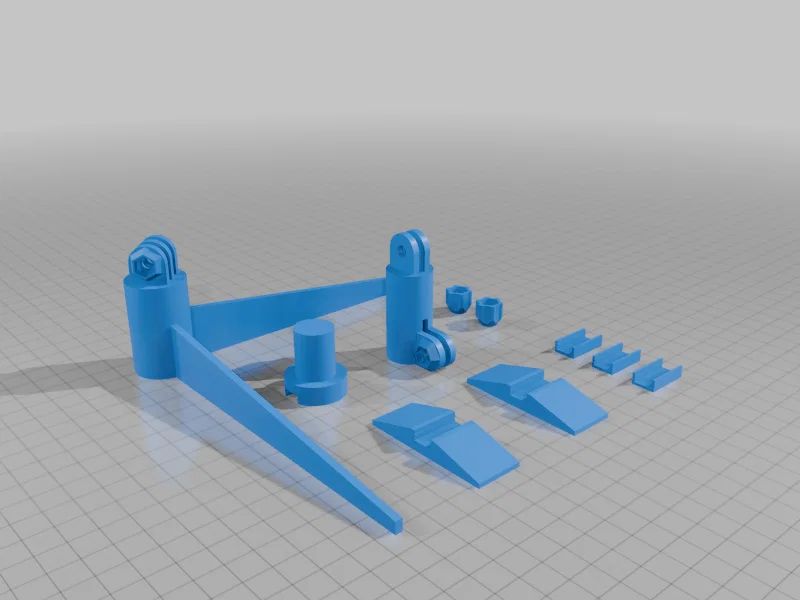

Hai nửa của Gnomon khớp vào nhau khá dễ dàng. Chỉ cần đảm bảo các khe phút nằm đúng trên các con số phút khi lắp. Các mảnh chân đế lắp vào nhau khá ổn, nhưng bạn sẽ cần thêm 2 ốc M5 (một cái dài ít nhất 25mm và cái kia ít nhất 15mm) cùng 2 đai ốc M5. Để tránh làm gãy các lẫy khi ấn đai ốc vào giá đỡ, hãy đảm bảo StandArm nằm trong StandBase khi ấn đai ốc vào StandBase và StandArm đang kẹp một trong các chân StandBase (vì chúng có cùng độ dày) trước khi ấn đai ốc vào.

Bạn có thể gắn thêm núm vặn vào đầu ốc M5 để dễ xoay vặn hơn (tương tự như https://www.thingiverse.com/thing:5532943).

Xem video hướng dẫn lắp ráp đồng hồ mặt trời và chân đế tại https://www.youtube.com/watch?v=uufe-TtxyW4
