Bộ khuếch tán đèn LED trạng thái cho Original Prusa XL/MK4S (Bản Remix)

Các bản cập nhật

14 Tháng 4, 2025: bổ sung thông tin rằng phụ kiện này cũng tương thích với màn hình xLCD trên Prusa XL.

18 Tháng 11, 2024: đã xóa file diffuser bản dài hơn vì bản cập nhật hiện tại đã rất vừa vặn cho cả nhựa PLA và PETG.

Đã thêm các file .stl cho phần diffuser theo đề xuất của @perform3d, giúp người dùng MM có thể in thành một mảnh duy nhất; đồng thời bổ sung file _xLCD_LED_framediffusor.3mf.

Để đạt được độ trong suốt tốt nhất cho bộ khuếch tán, bạn nên thiết lập thông số perimeter là 7.

14 Tháng 11, 2024 (cũ) : đã thêm file .3mf diffuser ngắn hơn 0.2mm để lắp vừa vặn hơn khi in bằng nhựa PLA.

Đây là bản remix từ mẫu Original Prusa XL/MK4 RGB Status LED Diffuser xLCD của @perform3d.

Thiết kế này phù hợp với ốp xLCD đúc sẵn của Prusa XL/MK4S.

Khuyến nghị khi in:

0.20mm Structural, nozzle 0.4, 7 perimeter.

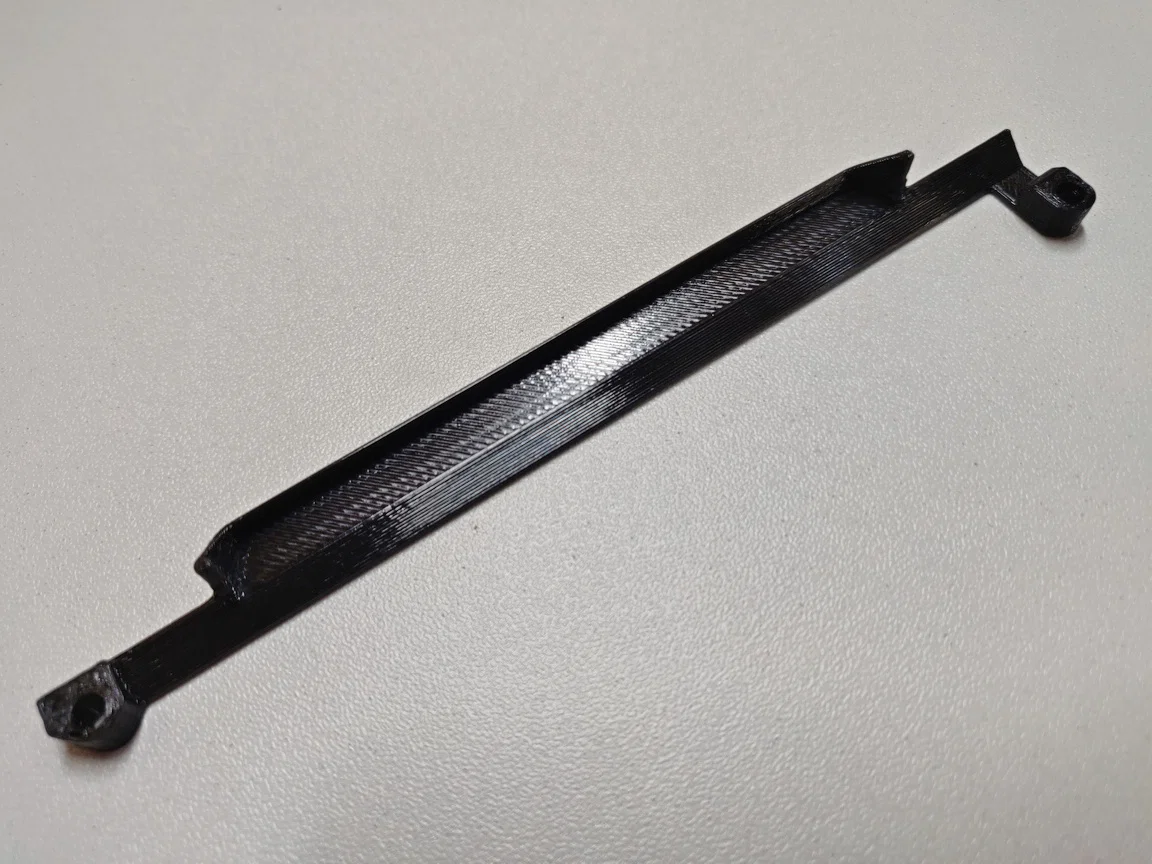

Khung diffuser dùng nhựa PETG màu đen.

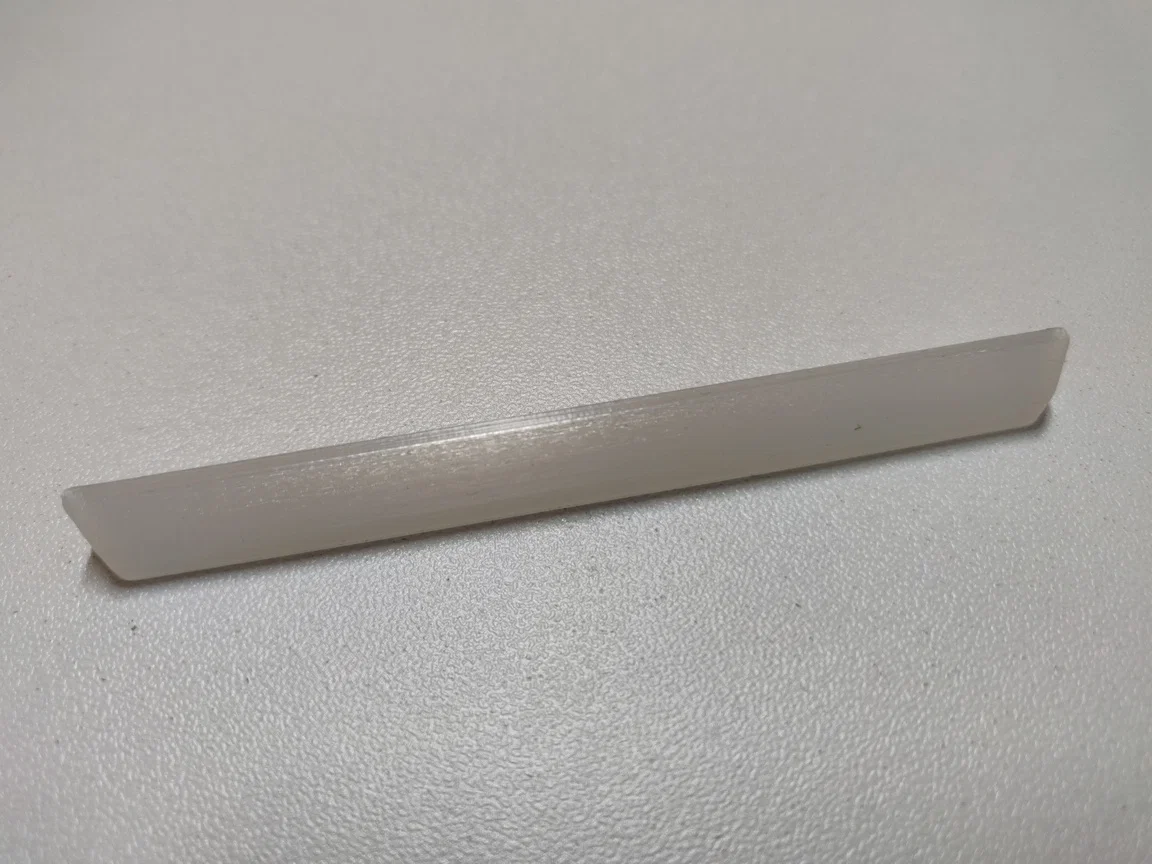

Phần diffuser dùng nhựa PETG trong suốt.

Hãy chắc chắn rằng miếng dán xReflector đã được dán trên nắp trước, nếu không đèn LED sẽ rất tối.

Cách lắp đặt:

Tắt nguồn máy XL/MK4S.

Tháo màn hình xLCD ra khỏi khung.

Tháo hai ốc vít phía dưới (3x8sT) ở mặt sau.

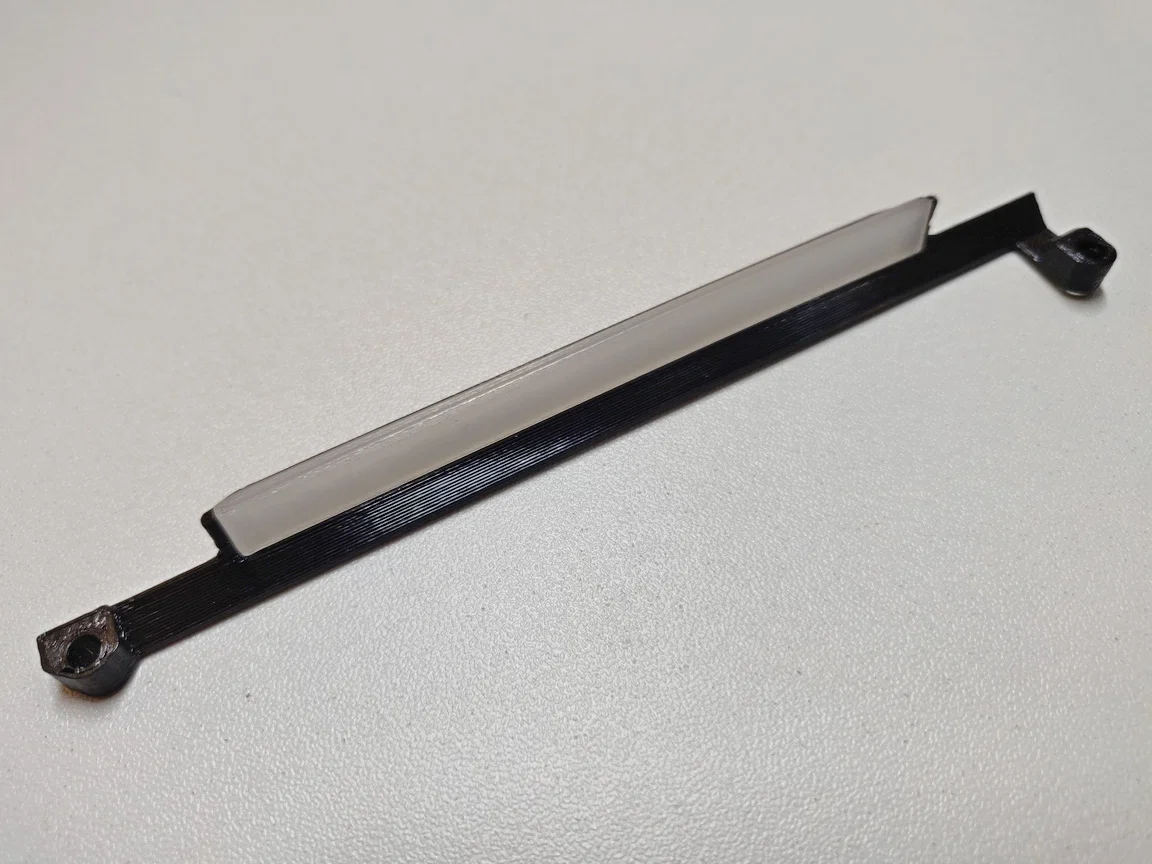

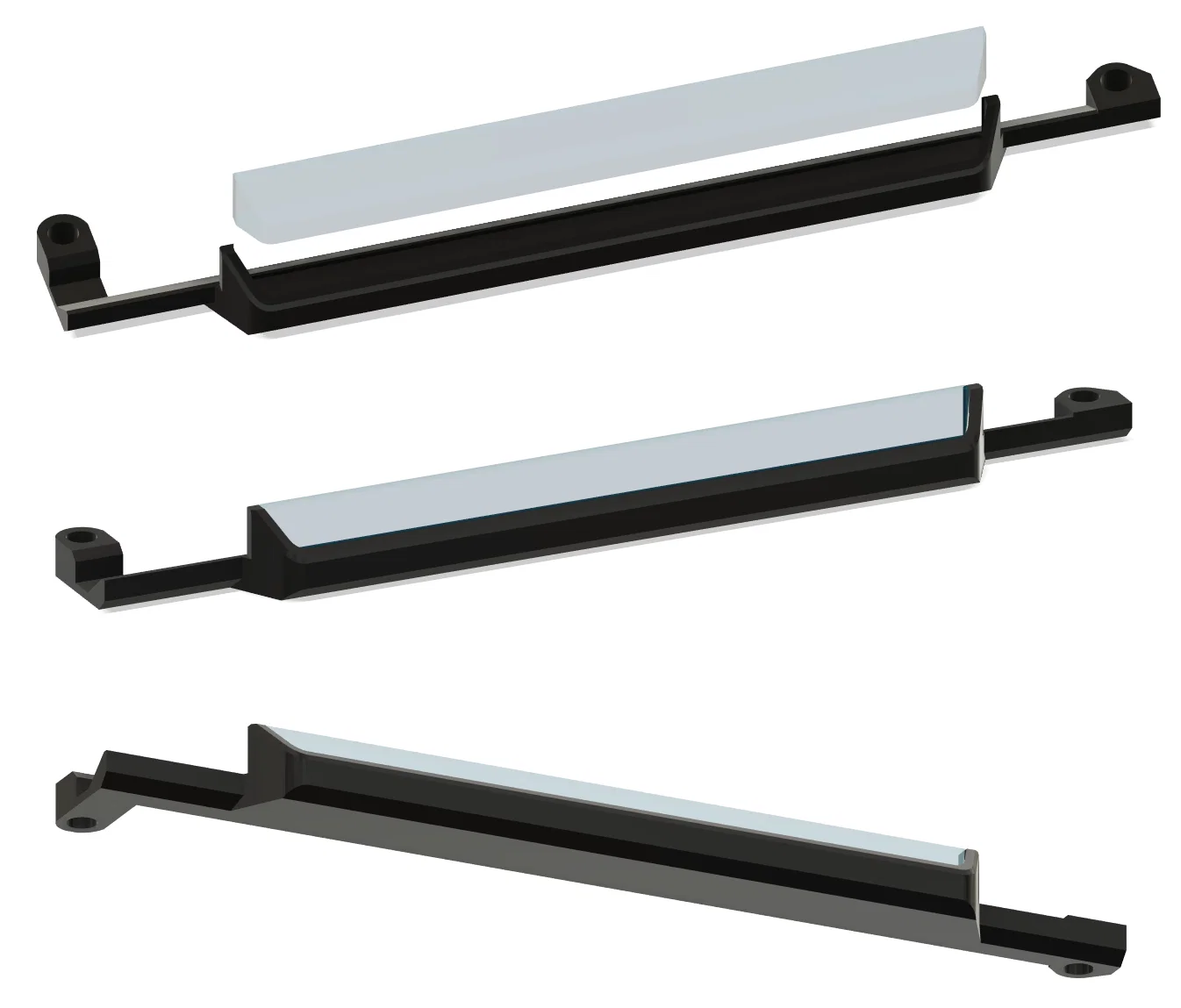

Lắp phần diffuser vào khung.

Gắn khung diffuser vào mặt sau bằng hai ốc vít 3x12sT.

Gắn lại màn hình xLCD vào khung máy.

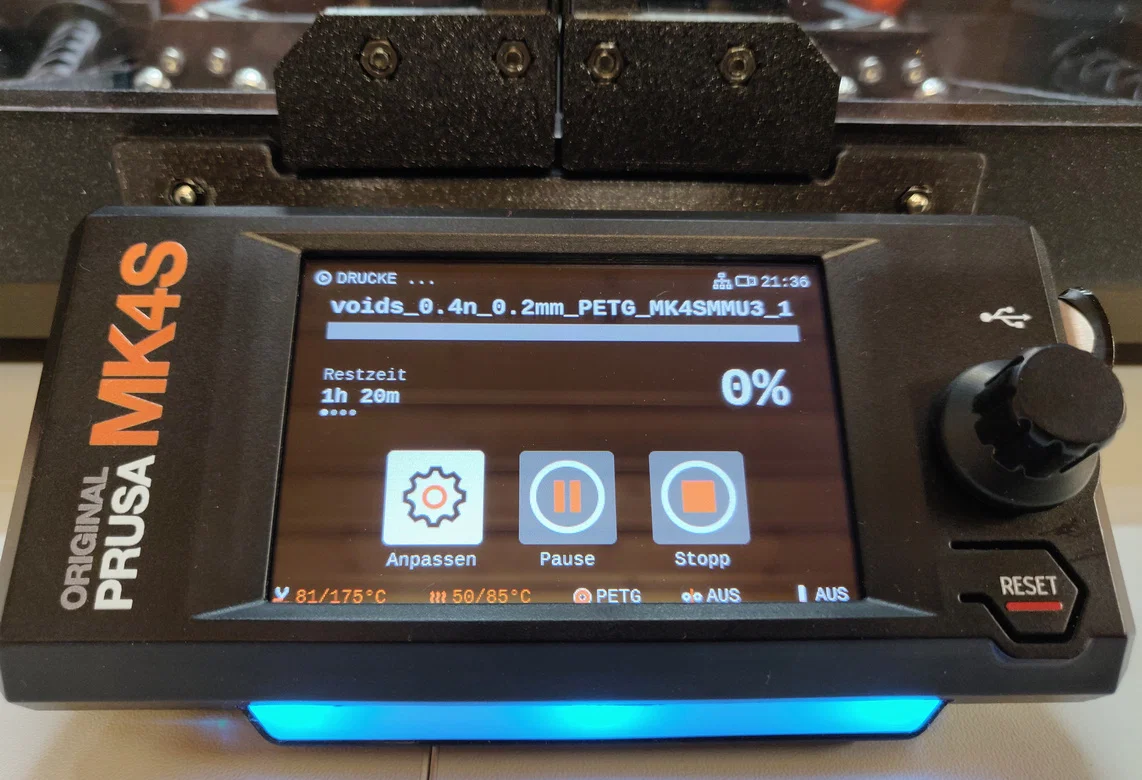

Bật nguồn máy XL/MK4S và tận hưởng đèn trạng thái LED mới.
