Meshtastic "FakeCAP" - Node NRF52 GPS siêu mỏng

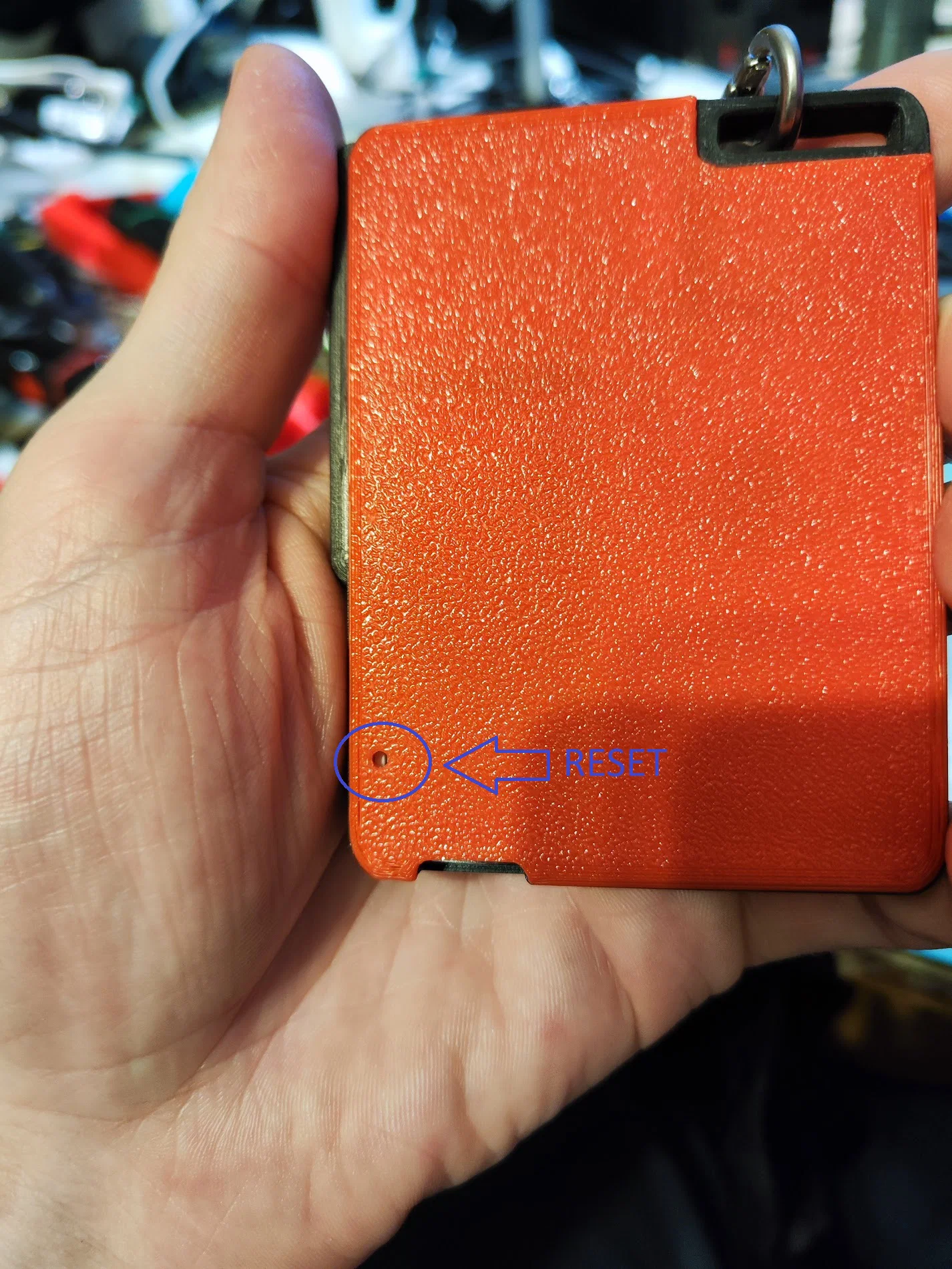

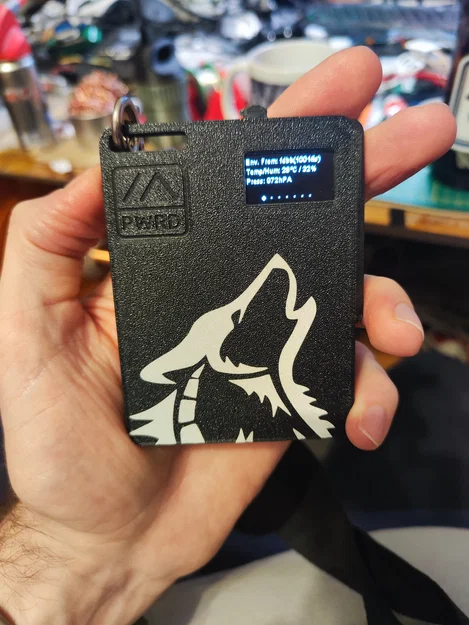

Dự án DIY mô phỏng thiết kế của SenseCAP tracker, mang đến một node Meshtastic siêu mỏng với độ dày chỉ 8mm, sử dụng linh kiện Faketec. Hỗ trợ tùy chọn cảm biến BME280, còi buzzer và nút điều hướng tiện lợi.
Mô tả
LƯU Ý TRƯỚC KHI BẮT ĐẦU!
Mình có tạo một kênh Discord riêng cho các bản build về camera nhiệt, nhưng mình cũng sẽ thêm kênh #meshtastic vào đó để anh em tiện hỏi đáp hoặc xử lý lỗi. Anh em vui lòng chỉ thảo luận về Meshtastic trong kênh đó thôi nhé, vì các kênh khác chỉ dành riêng cho dự án camera nhiệt của mình thôi!
____

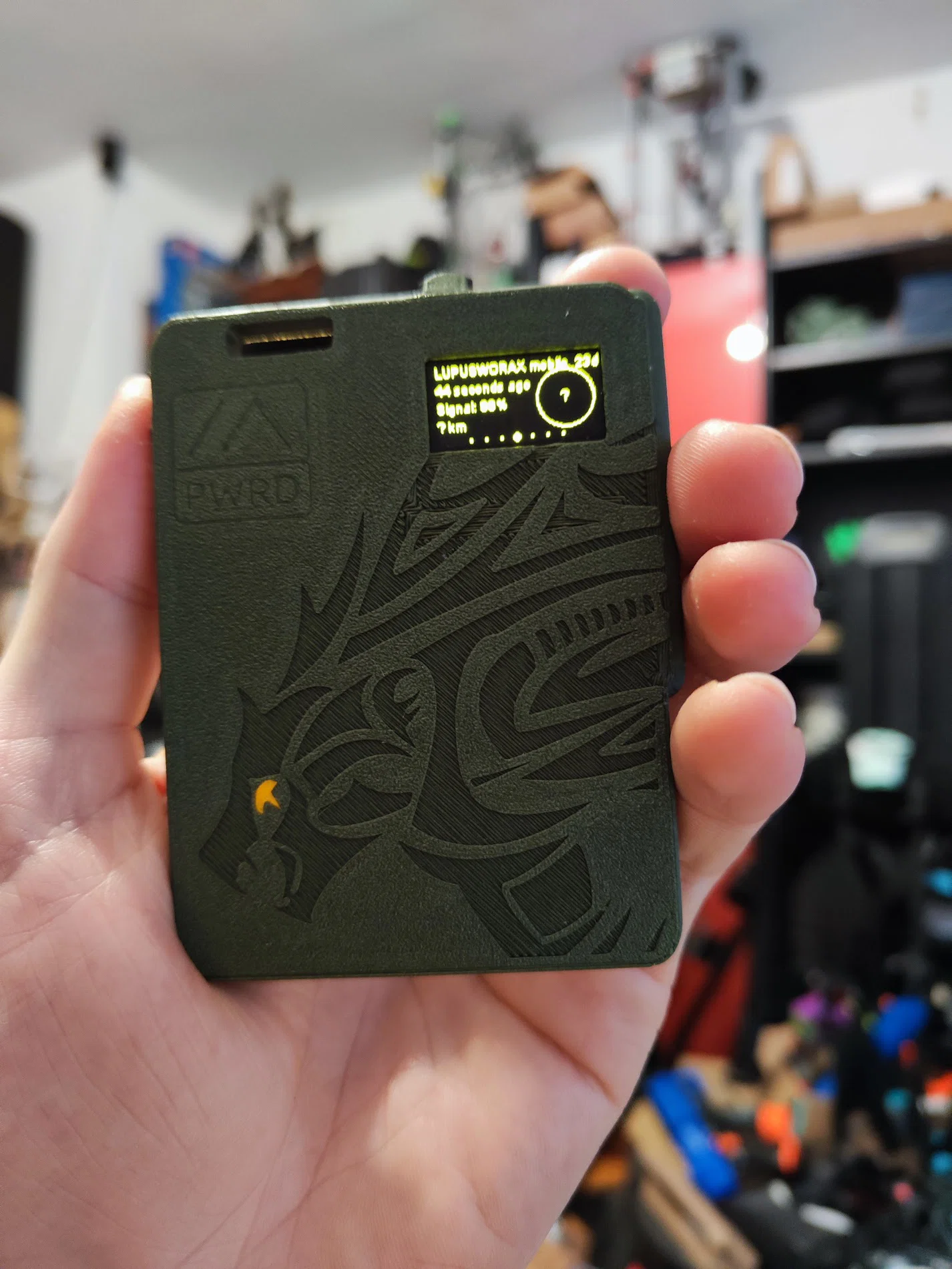

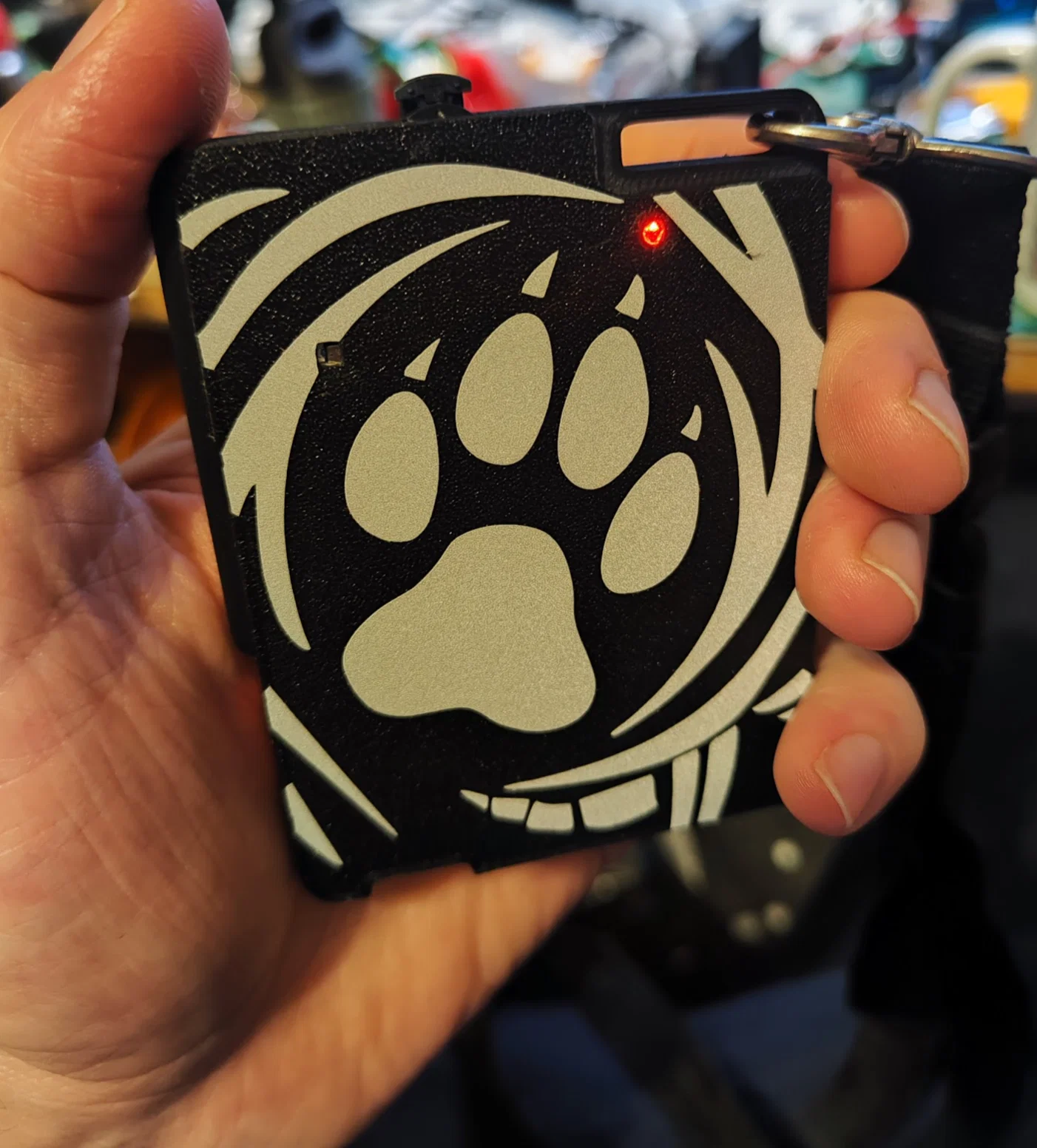

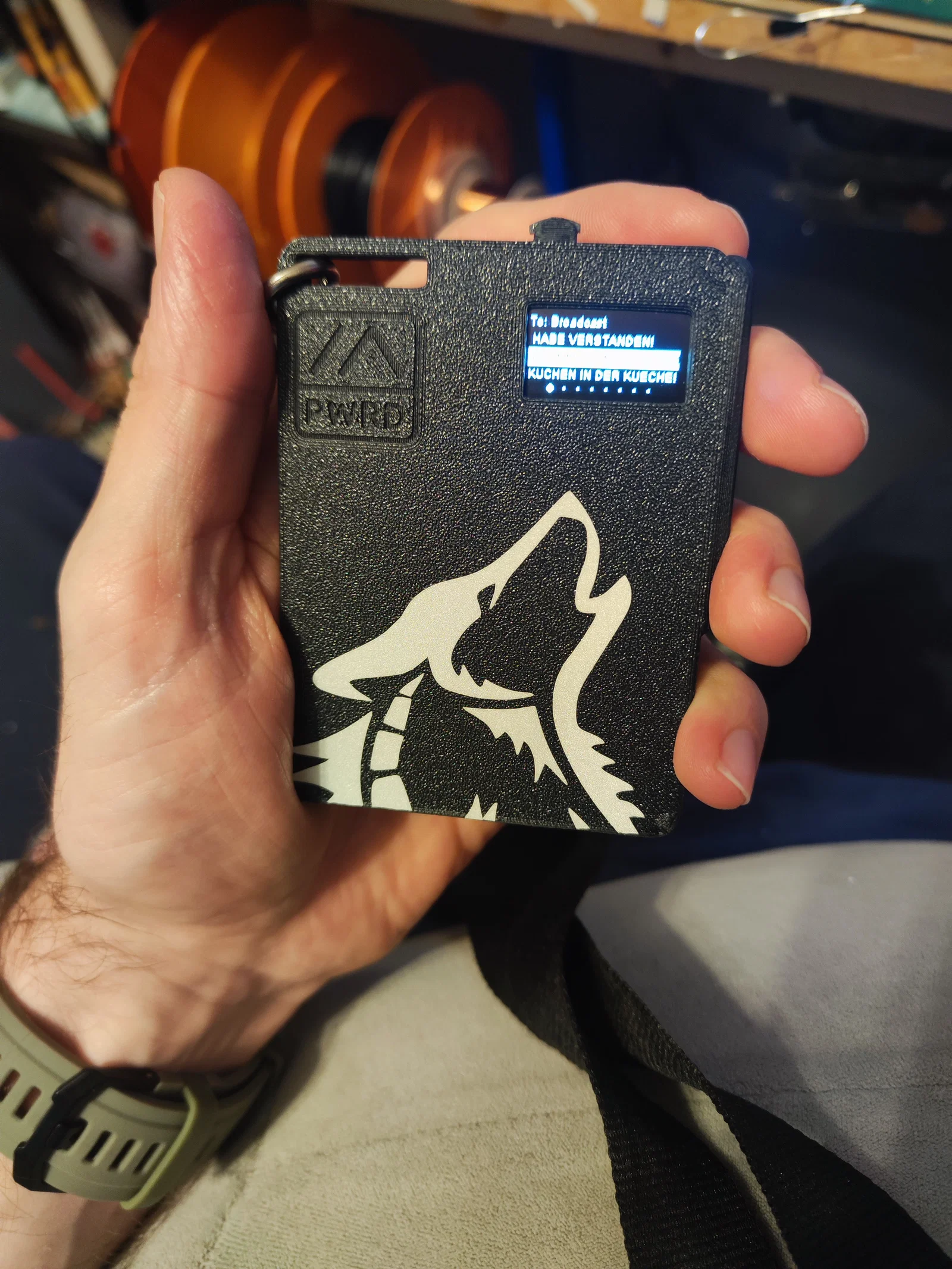

CẬP NHẬT 31.01.2025: Đã thêm biến thể có chỗ gắn motor rung và hình khắc sói bộ lạc tùy chỉnh.
CẬP NHẬT 03.04.2025 Đã thêm file .obj hình sói bộ lạc cho bản in đa màu.

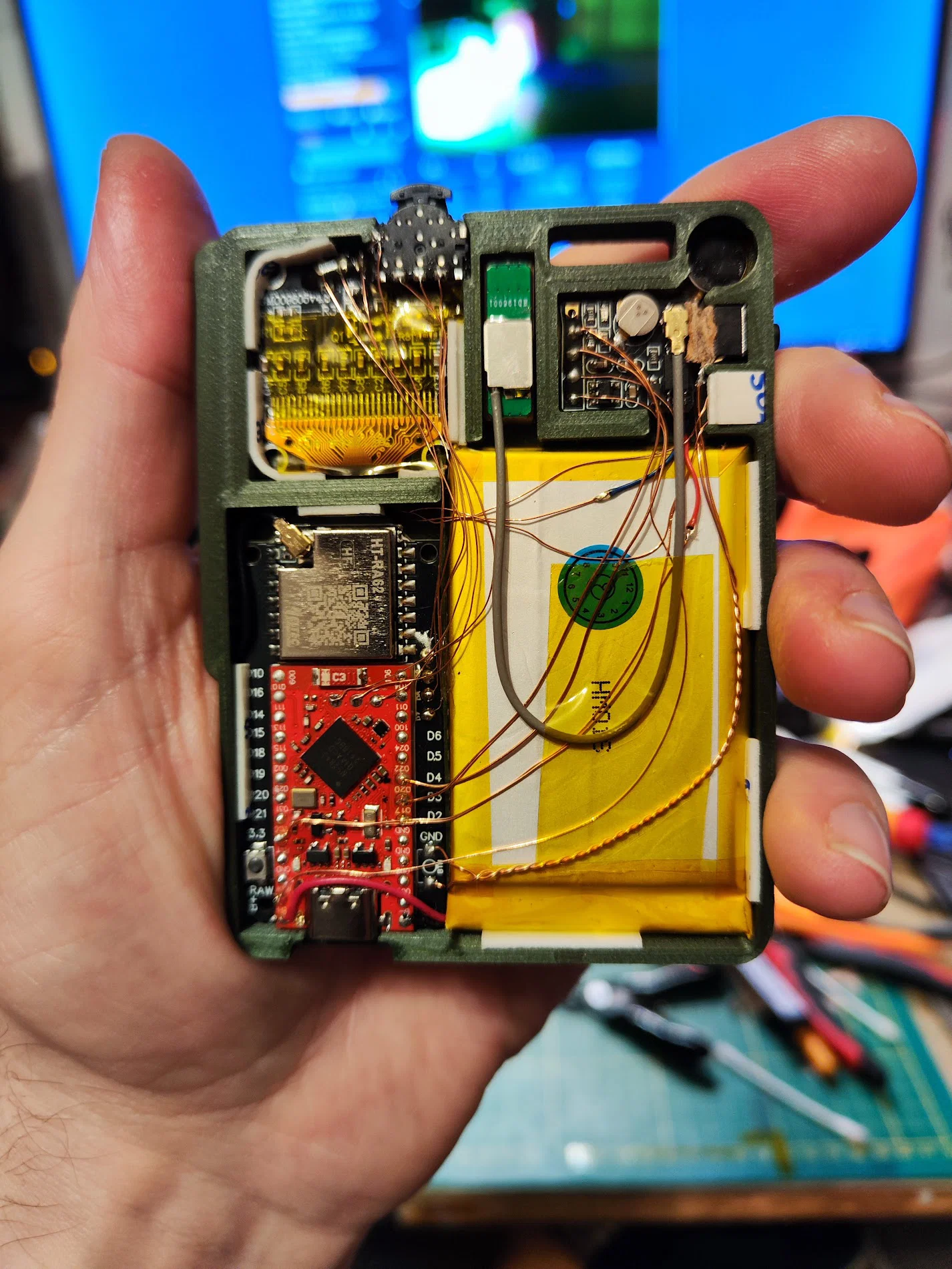

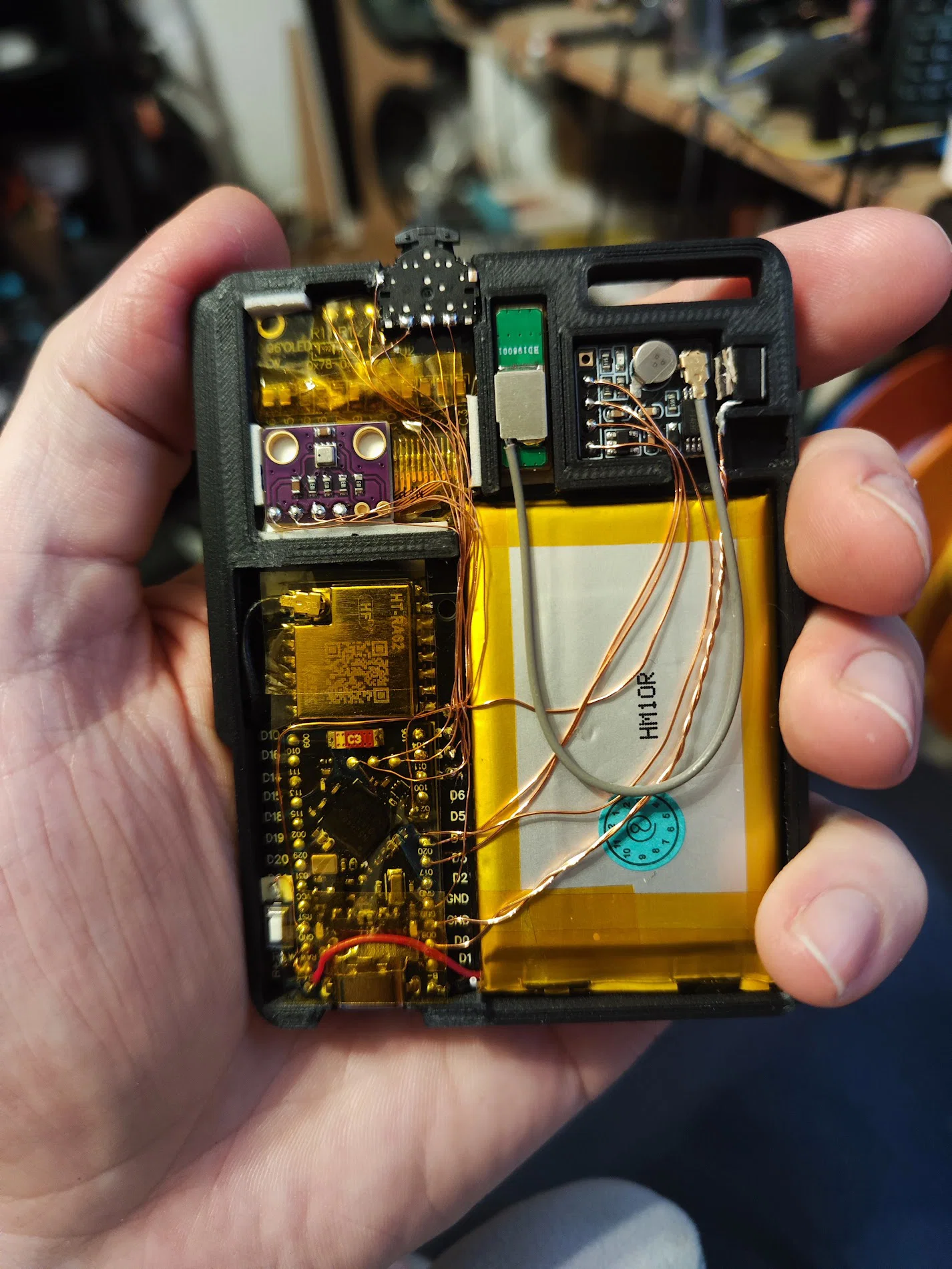

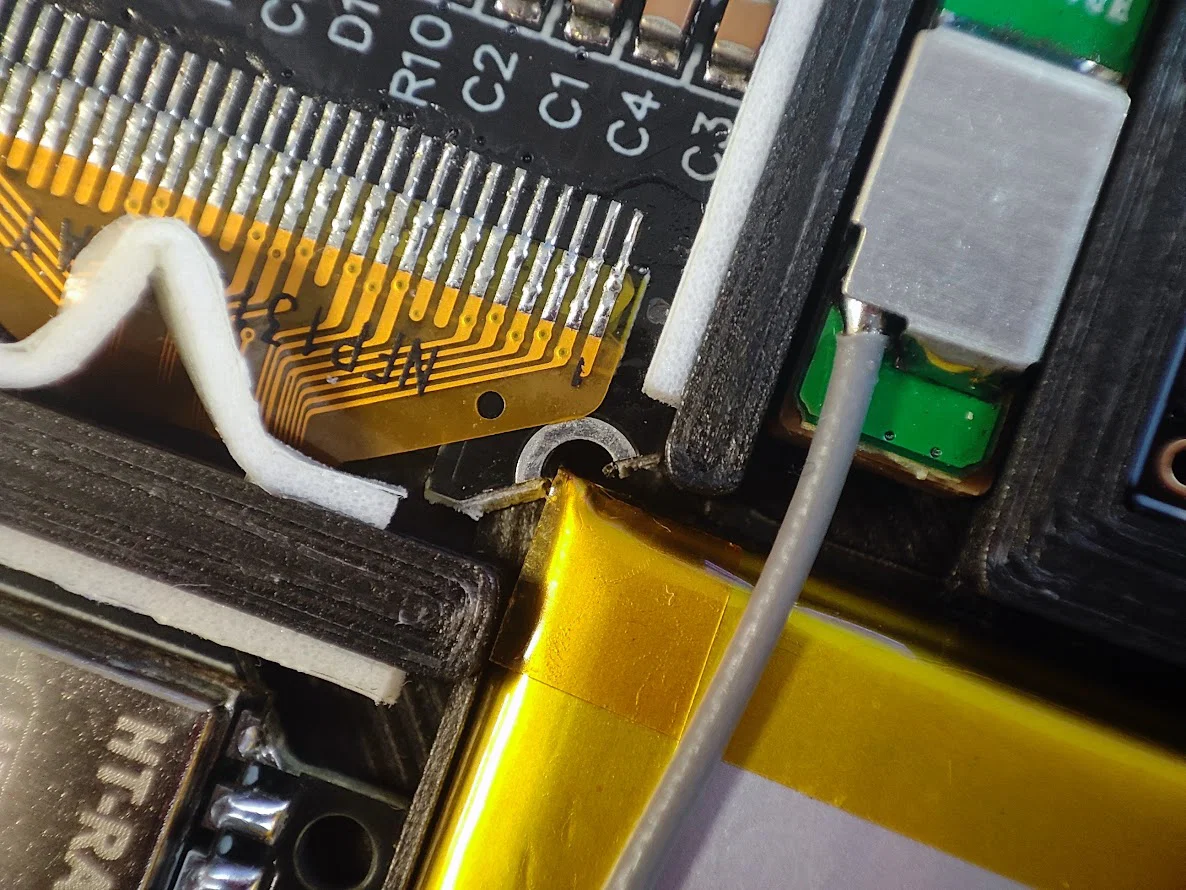

Video hướng dẫn về các linh kiện và cách sắp xếp nằm ở cuối trang!

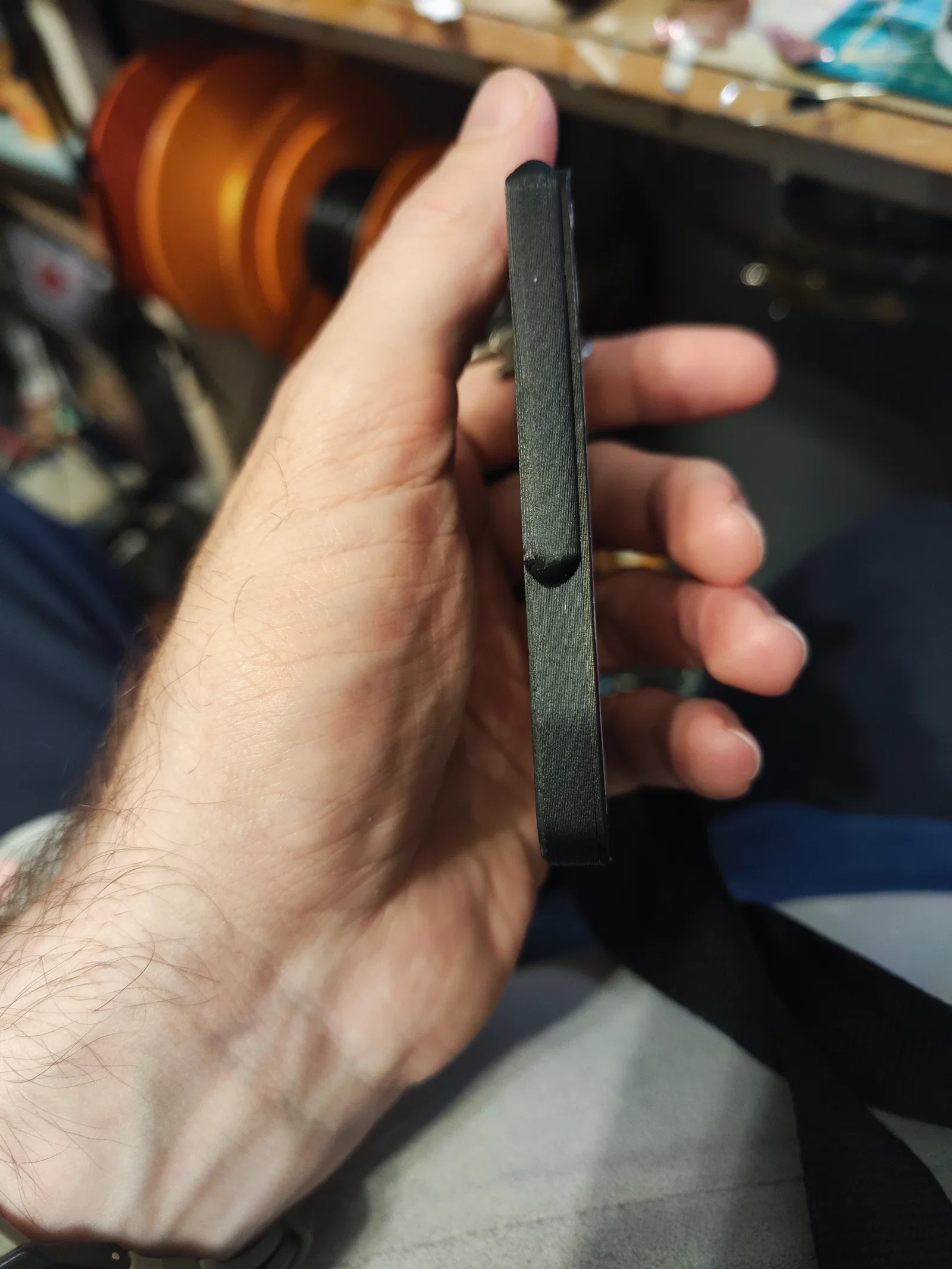

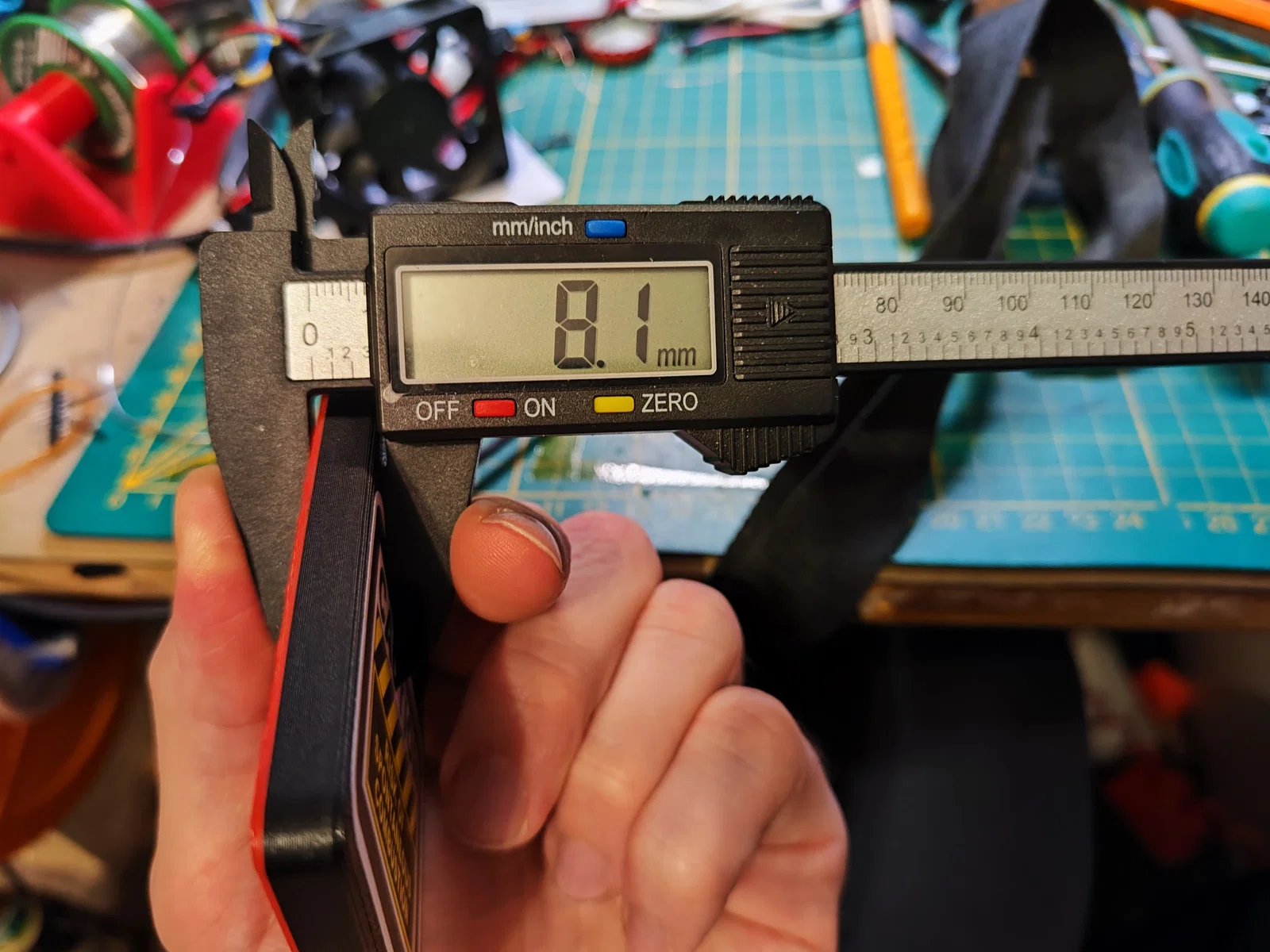

Mình biết bản build này khá đặc thù vì cần dùng node faketec ngay từ đầu, nhưng không có node nào mỏng được như Faketec, giúp độ dày chỉ còn 8mm, trông rất gọn và đẹp.

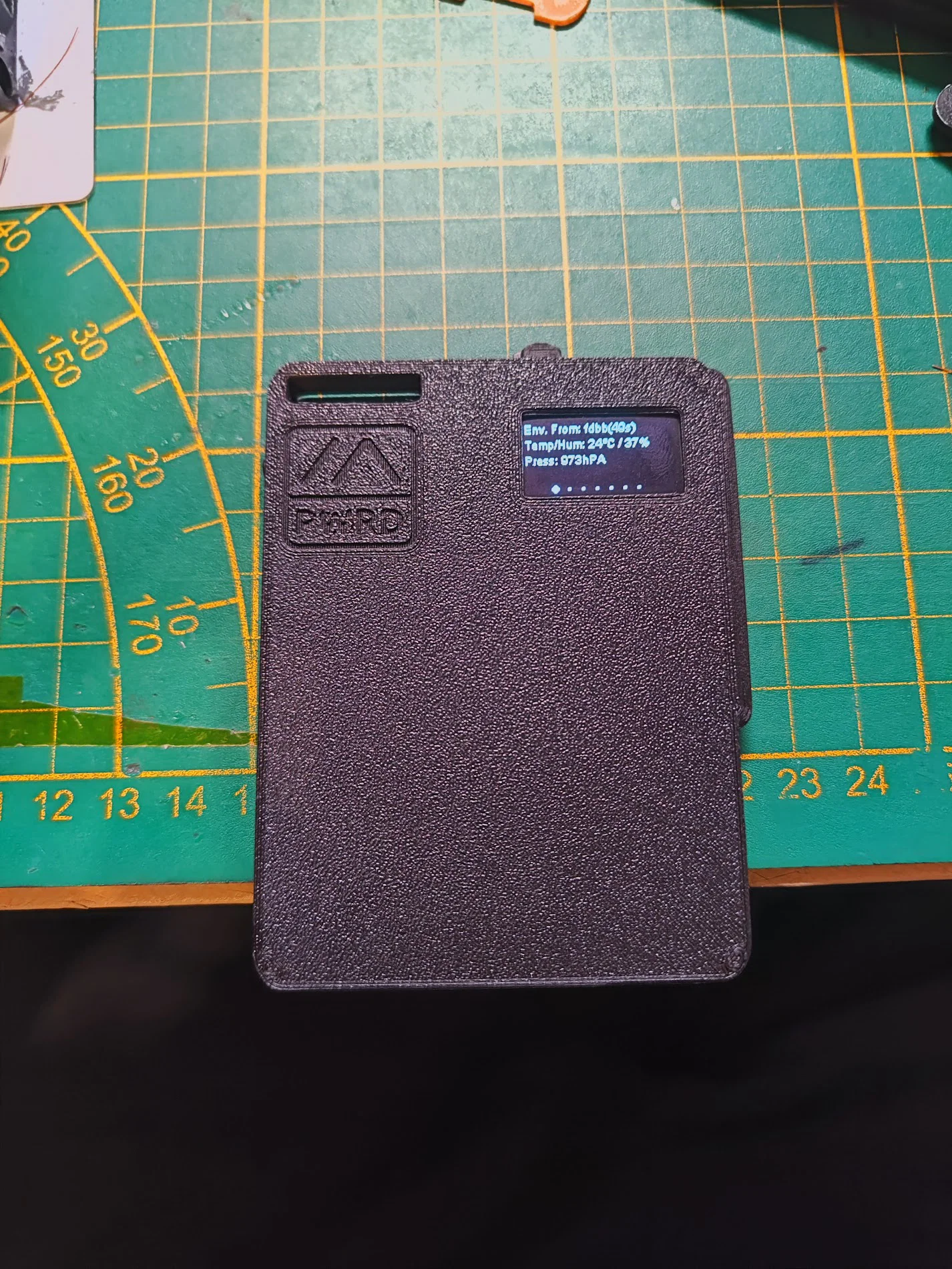

Cập nhật: 16.11.2024 Đã thêm biến thể nắp lưng dành cho cảm biến môi trường BME280.
Cập nhật: 15.11.2024 Mình đã thêm hai mẫu đế mới giúp mở rộng chức năng cho anh em nào cần thêm tính năng.

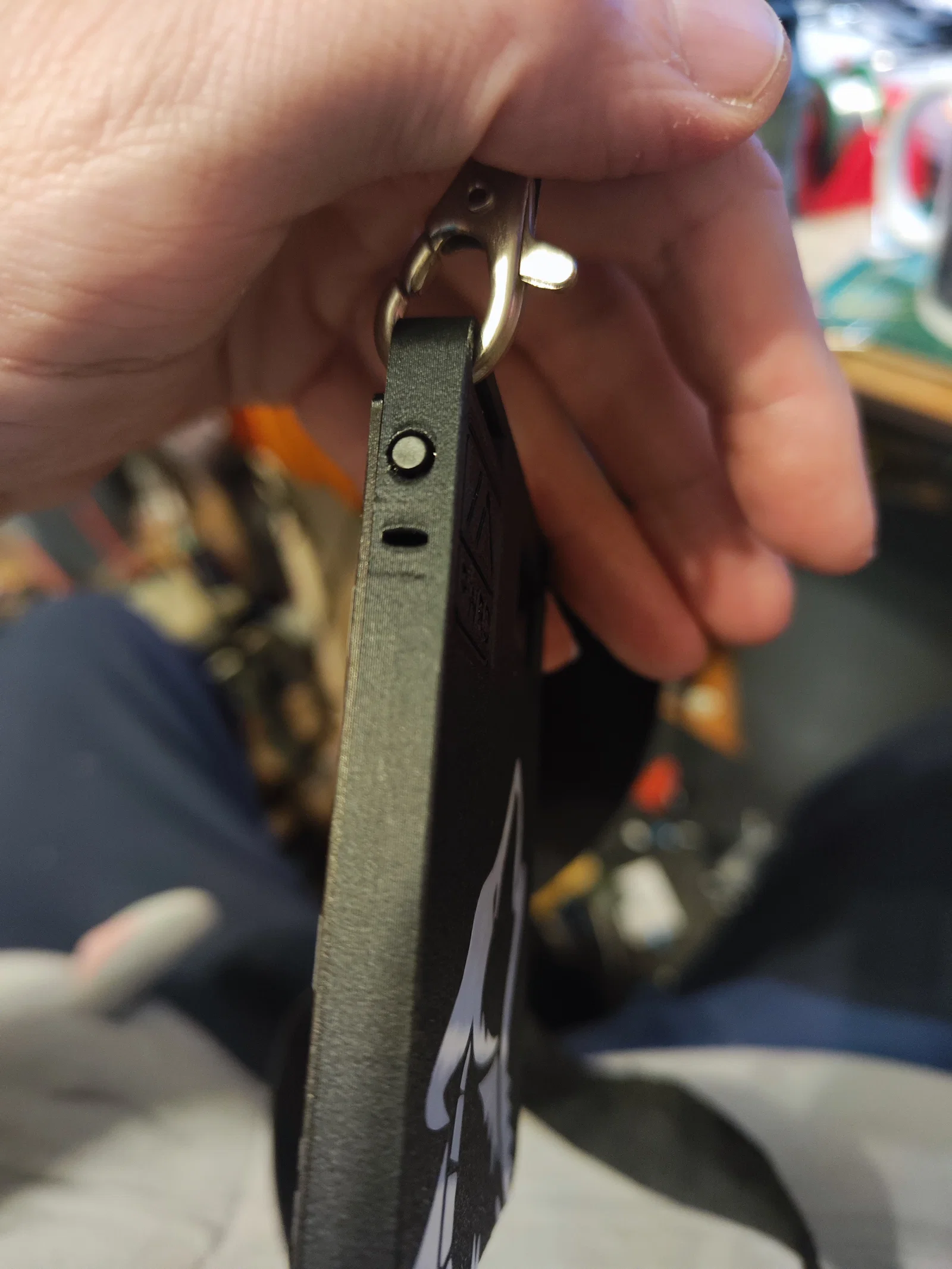

Vì vậy, mình đã thêm một phần đế có thể gắn thêm còi buzzer và một phần đế khác có cả còi buzzer cùng nút chuyển hướng để gửi tin nhắn soạn sẵn.

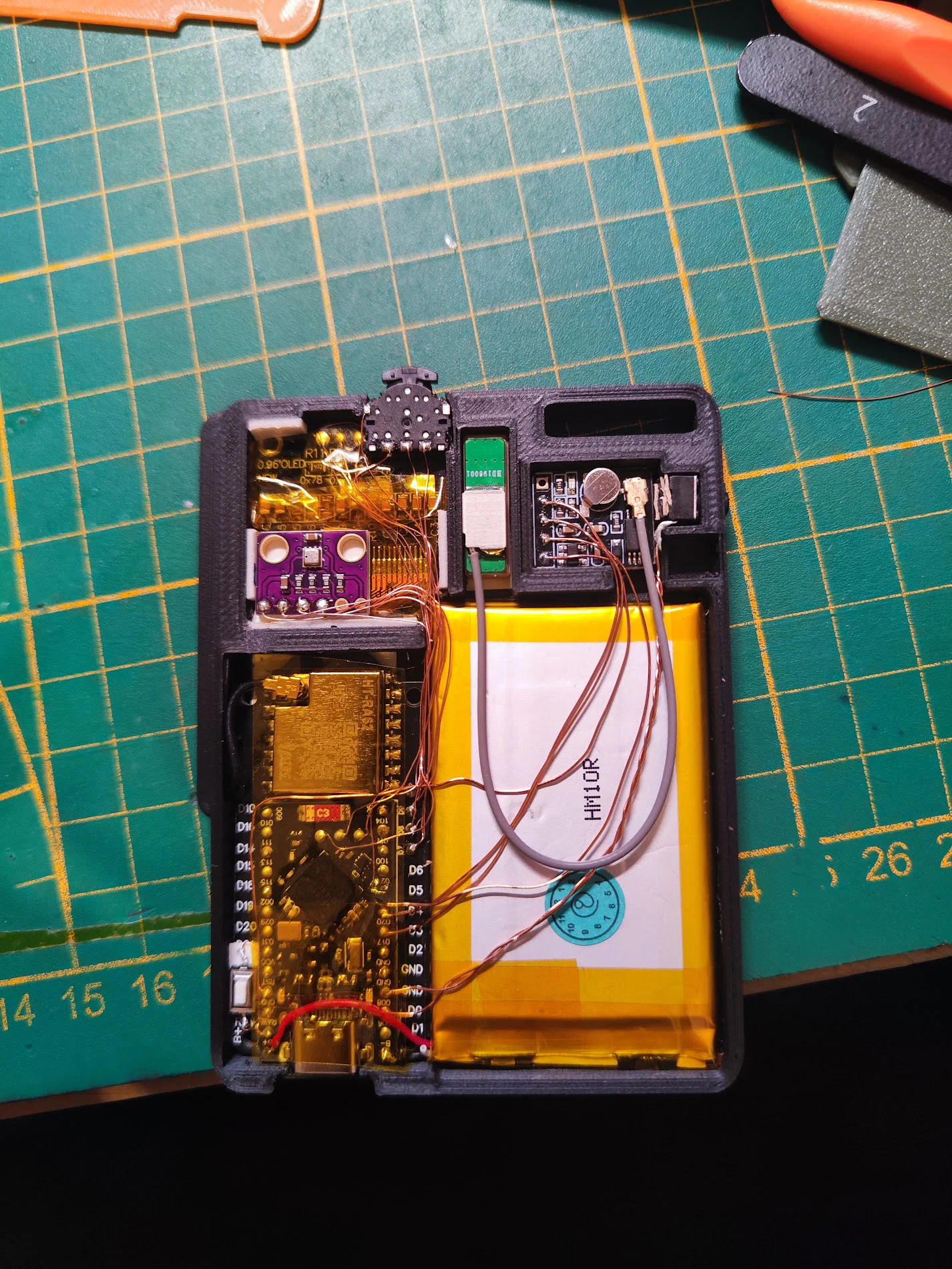

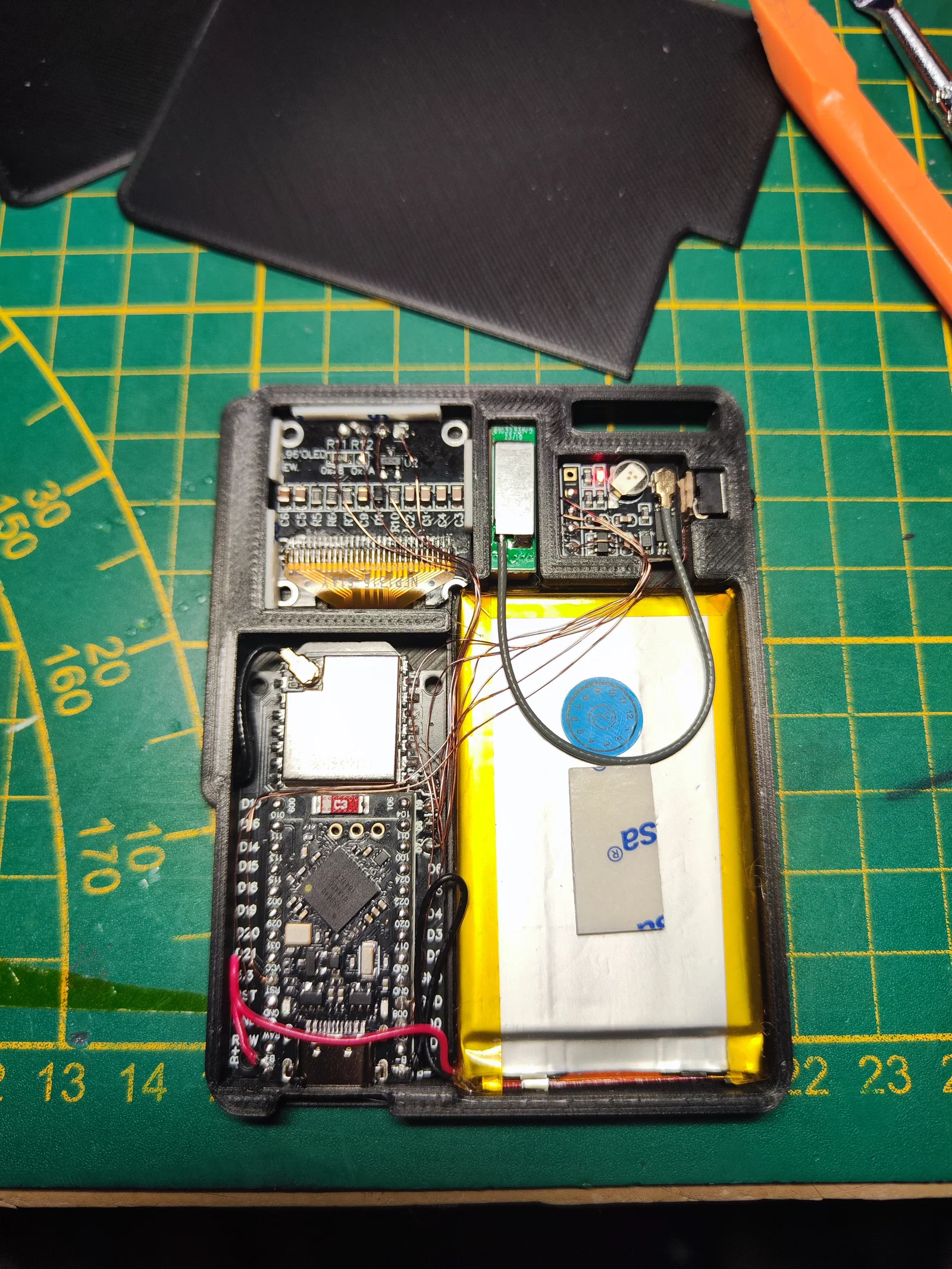

Danh sách linh kiện:

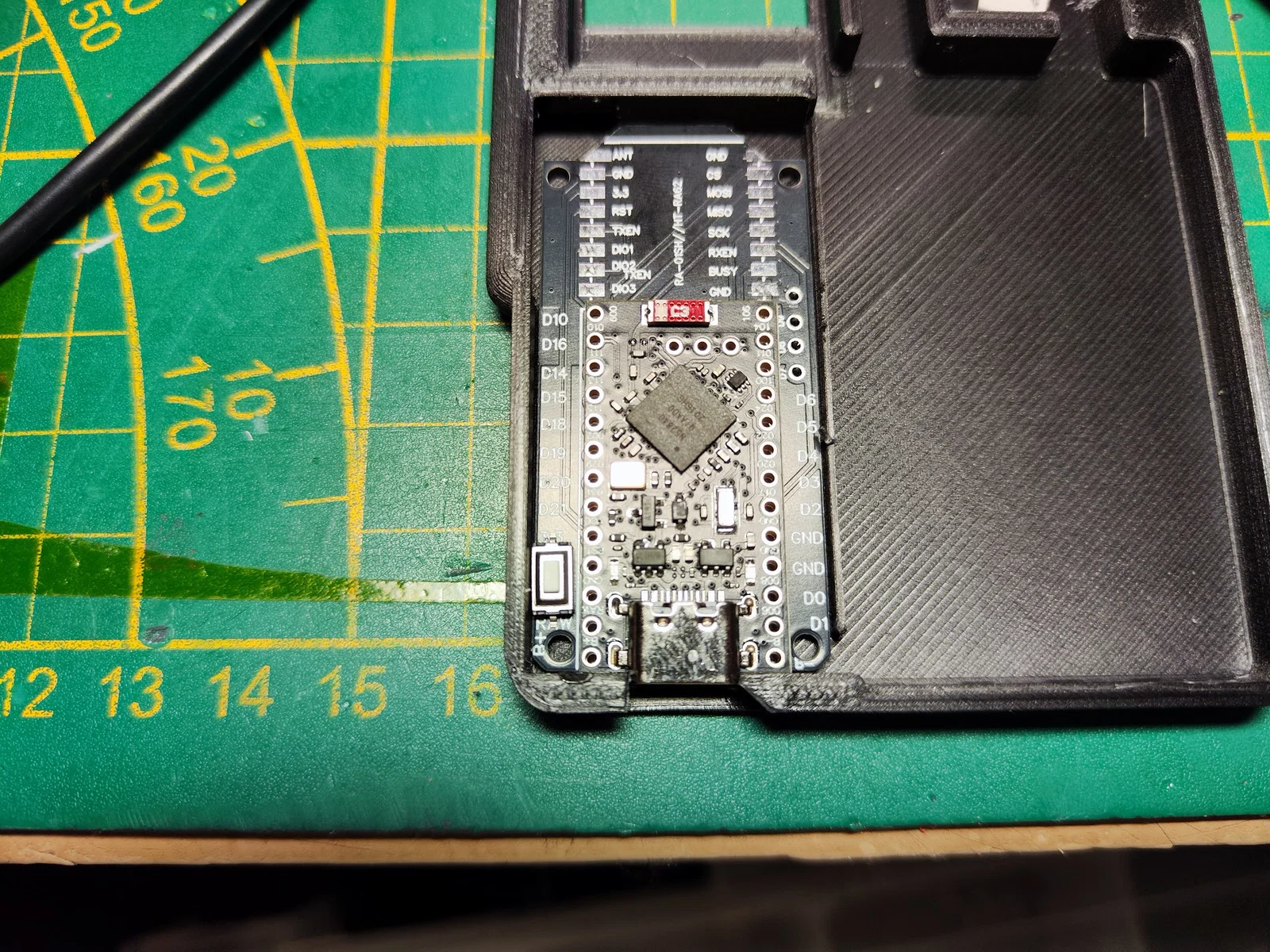

Node Meshtastic DIY FakeTec: gargomoma/fakeTec_pcb: Thiết bị nrf52 giá rẻ.
Cảm biến môi trường BME280 (tùy chọn): GY-BME280-3.3 BME280 5V 3,3V - AliExpress 502

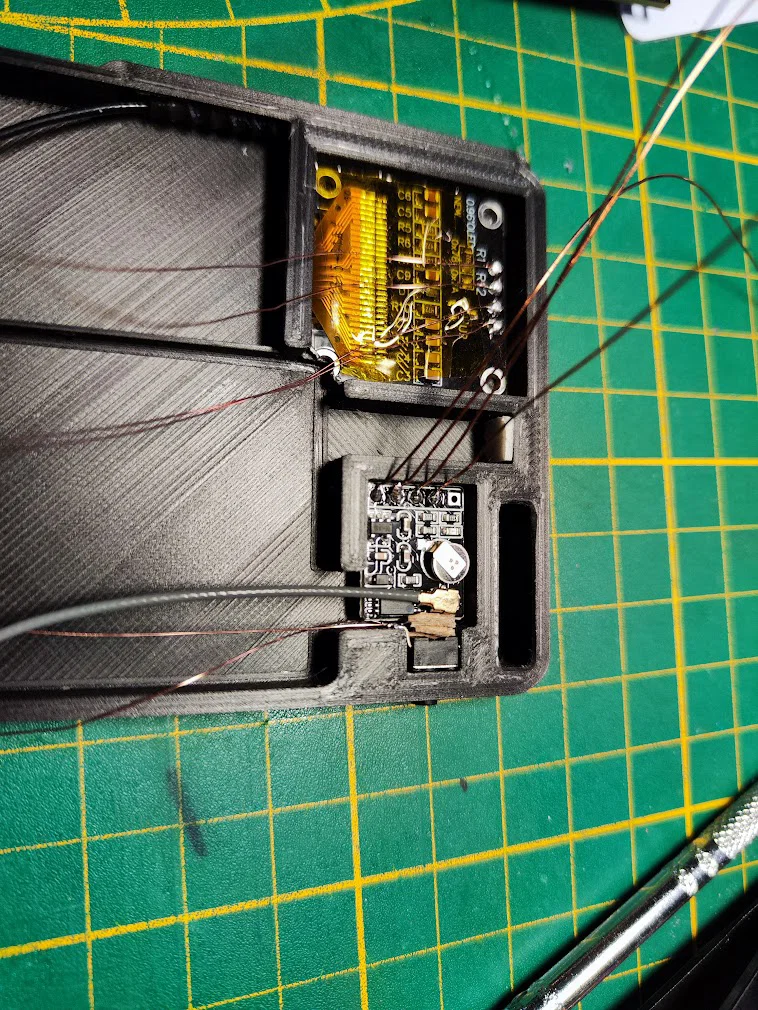

Mosfet để cấp nguồn cho còi và bật/tắt GPS vì điện áp đầu ra của NRF52 quá thấp: SI2312 Transistor SMD SI2312 - AliExpress 502

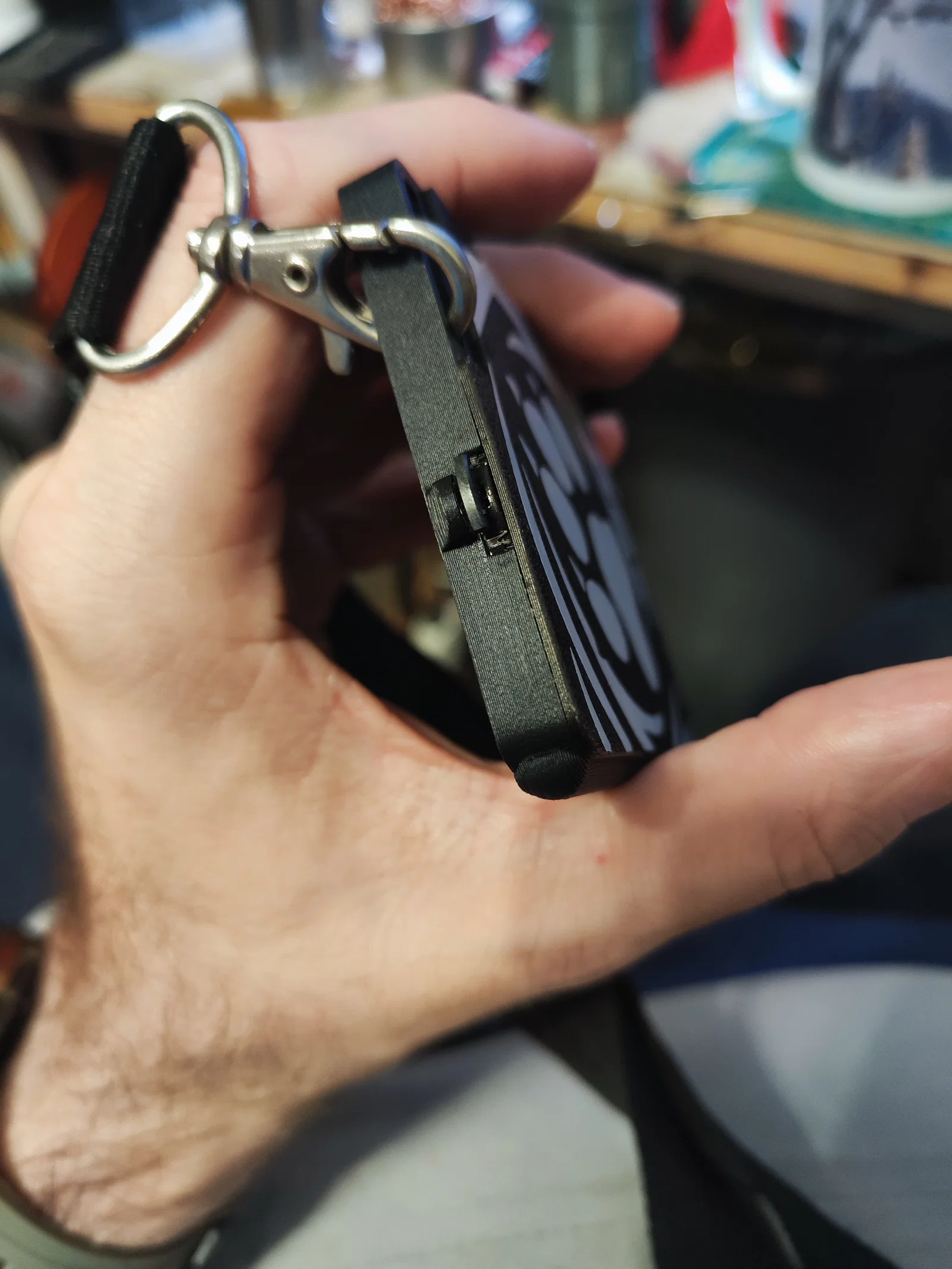

Nút chuyển hướng cho tin nhắn soạn sẵn (tùy chọn) - vỏ K2-02: Công tắc xoay mini đa năng - AliExpress 13
Còi Buzzer (tùy chọn): 5x5x2mm Còi Buzzer SMD 5020 - AliExpress 502

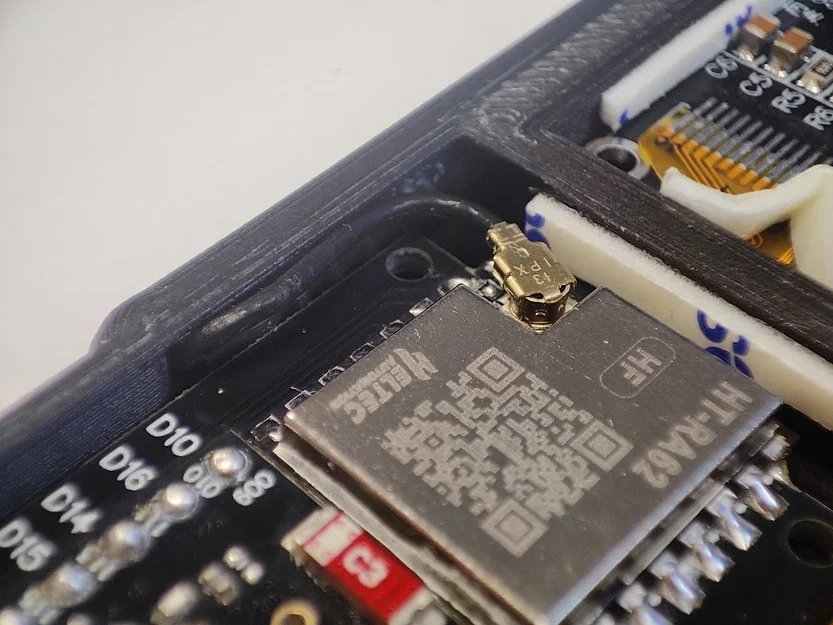

Ăng-ten: Ăng-ten lò xo Heltec - AliExpress 30

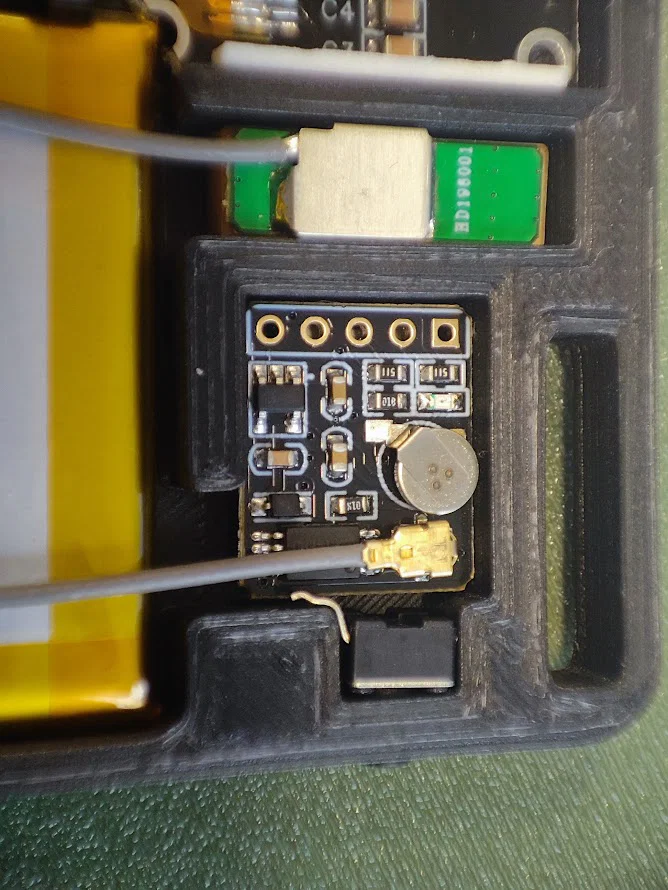

Module GPS (GPS + BDS): Module GPS + BDS ATGM336H - AliExpress 502

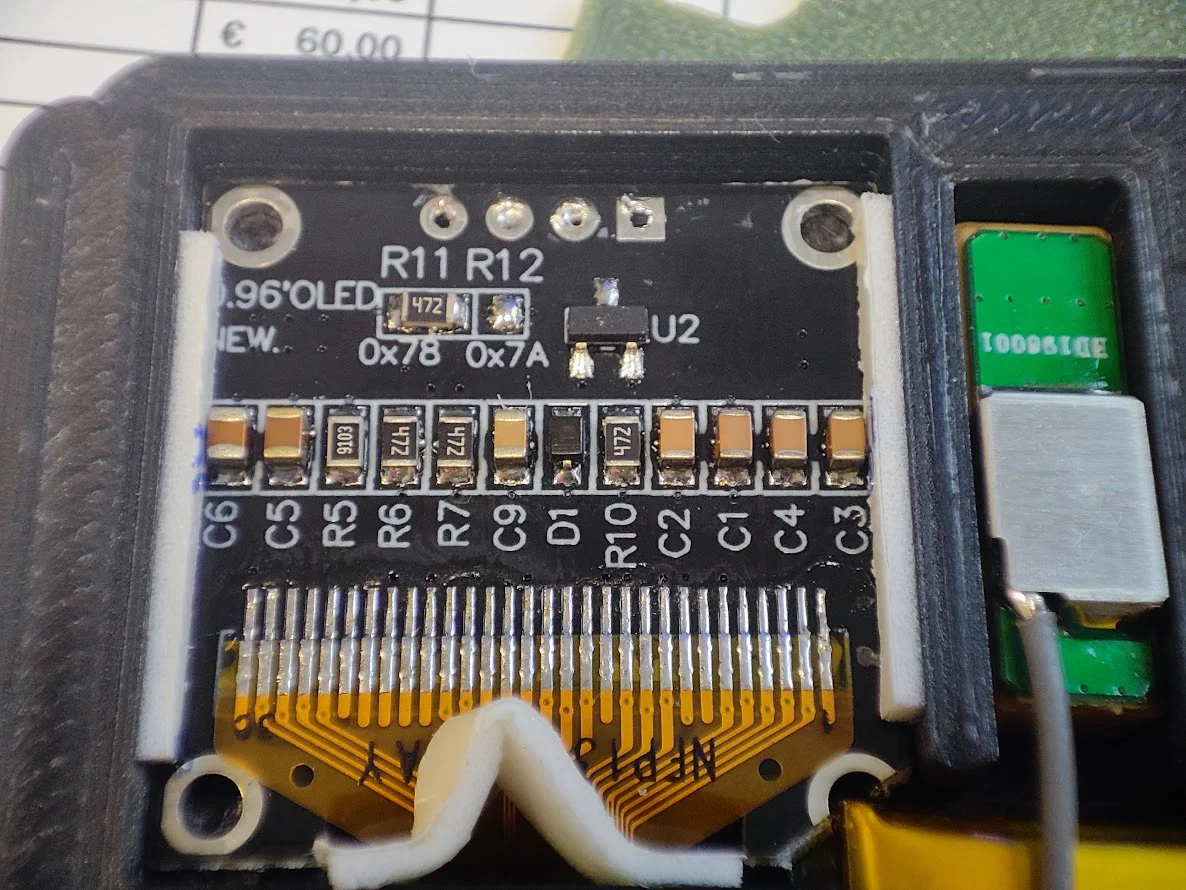

OLED 0.96 inch màu trắng: (Lưu ý: kích thước PCB có thể khác nhau tùy loại, nên chọn loại màu trắng để đảm bảo vừa khít) Màn hình OLED 0.96 inch - AliExpress 502

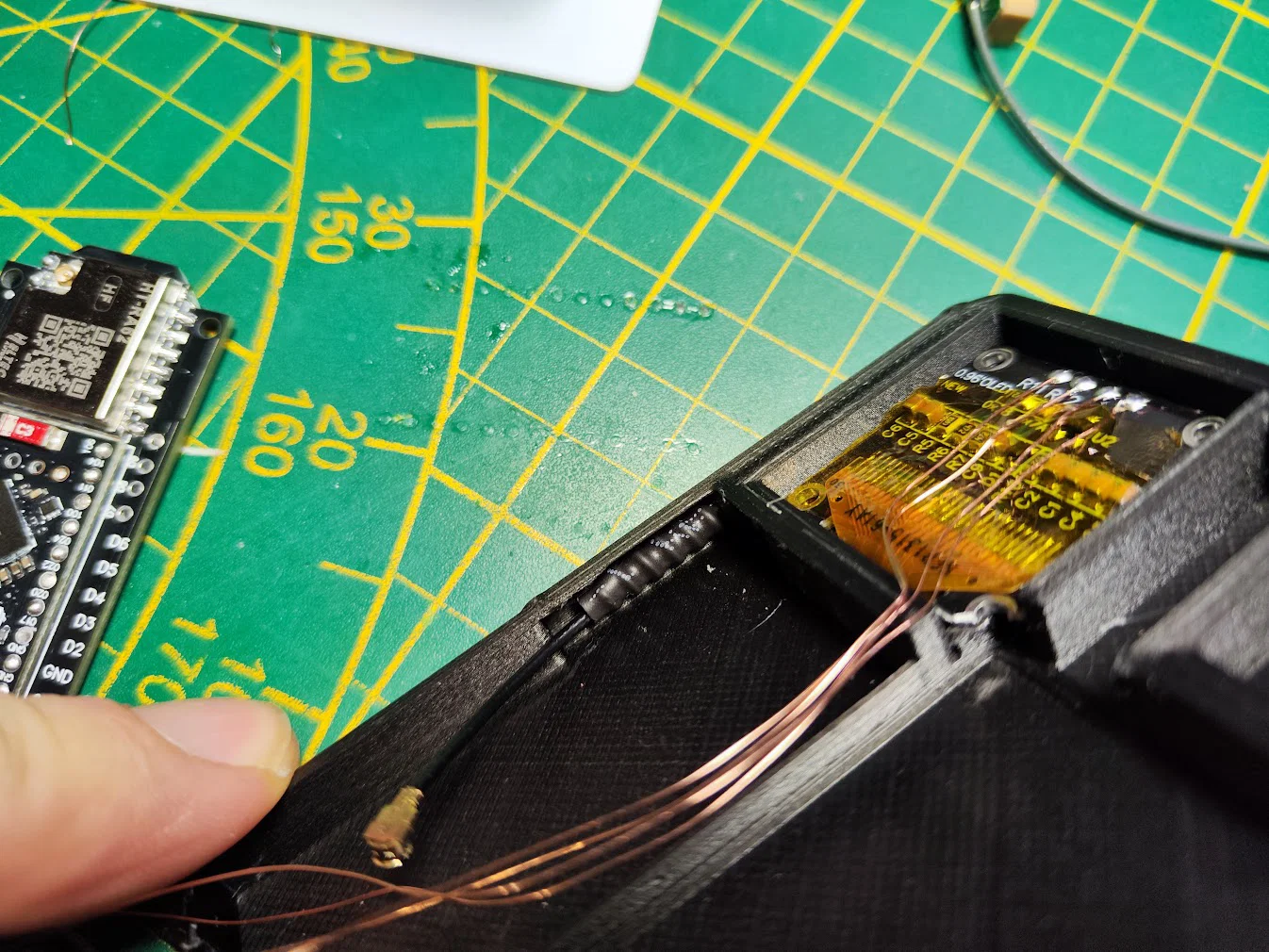

Dây nối 0.3mm: Dây đồng tráng men - AliExpress 13

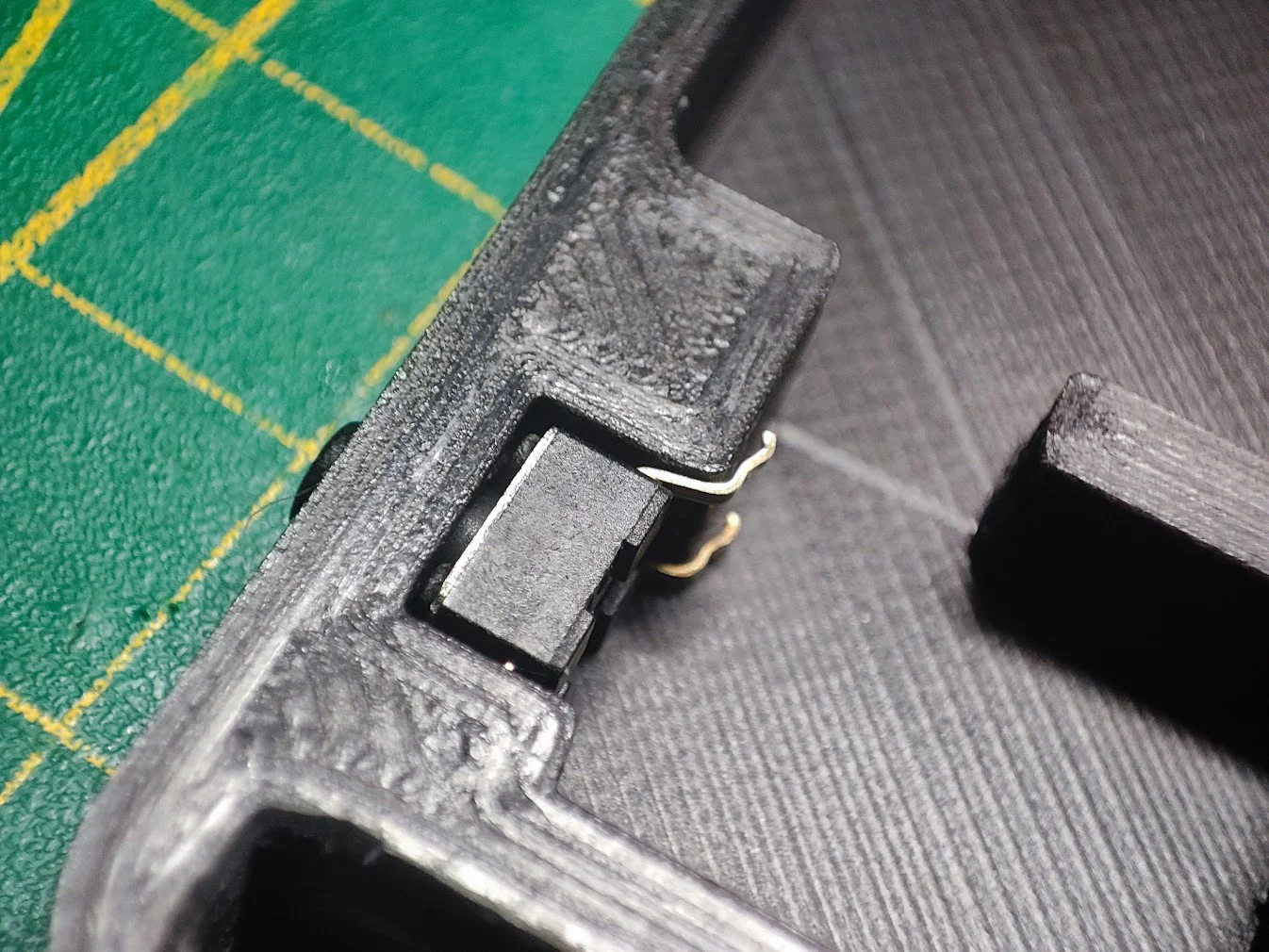

Bộ nút bấm SMD: Bộ nút bấm tact SMD - AliExpress 13
Pin Lipo 1500mAh: Pin Li-Polymer 3.7V 1500mAh - AliExpress 44

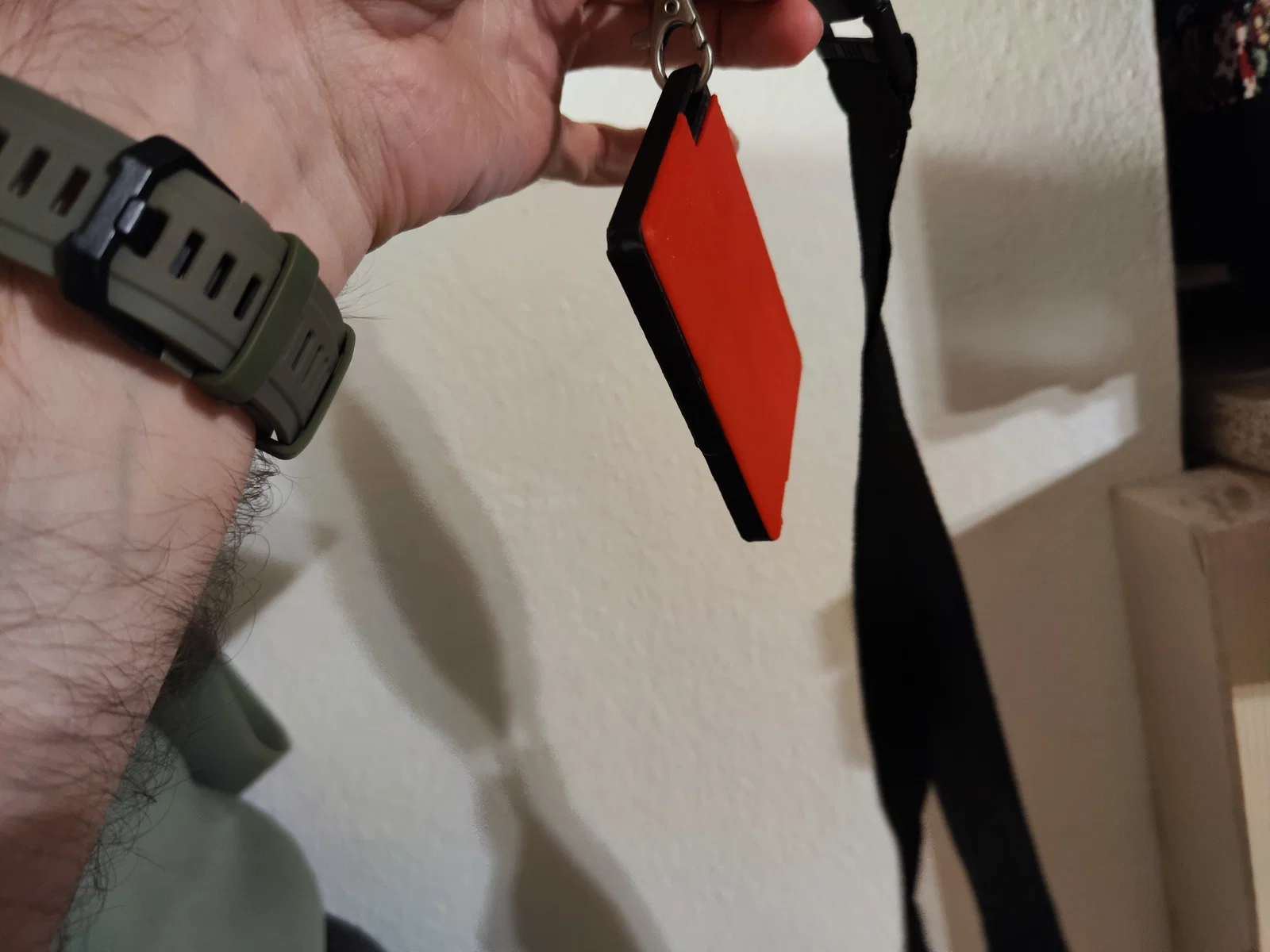

Dây đeo: Dây đeo đa năng 2 trong 1 - AliExpress 509
Motor rung cho bản Custom edition với hình sói bộ lạc: 0820 Motor rung mini 0820 - AliExpress 502
