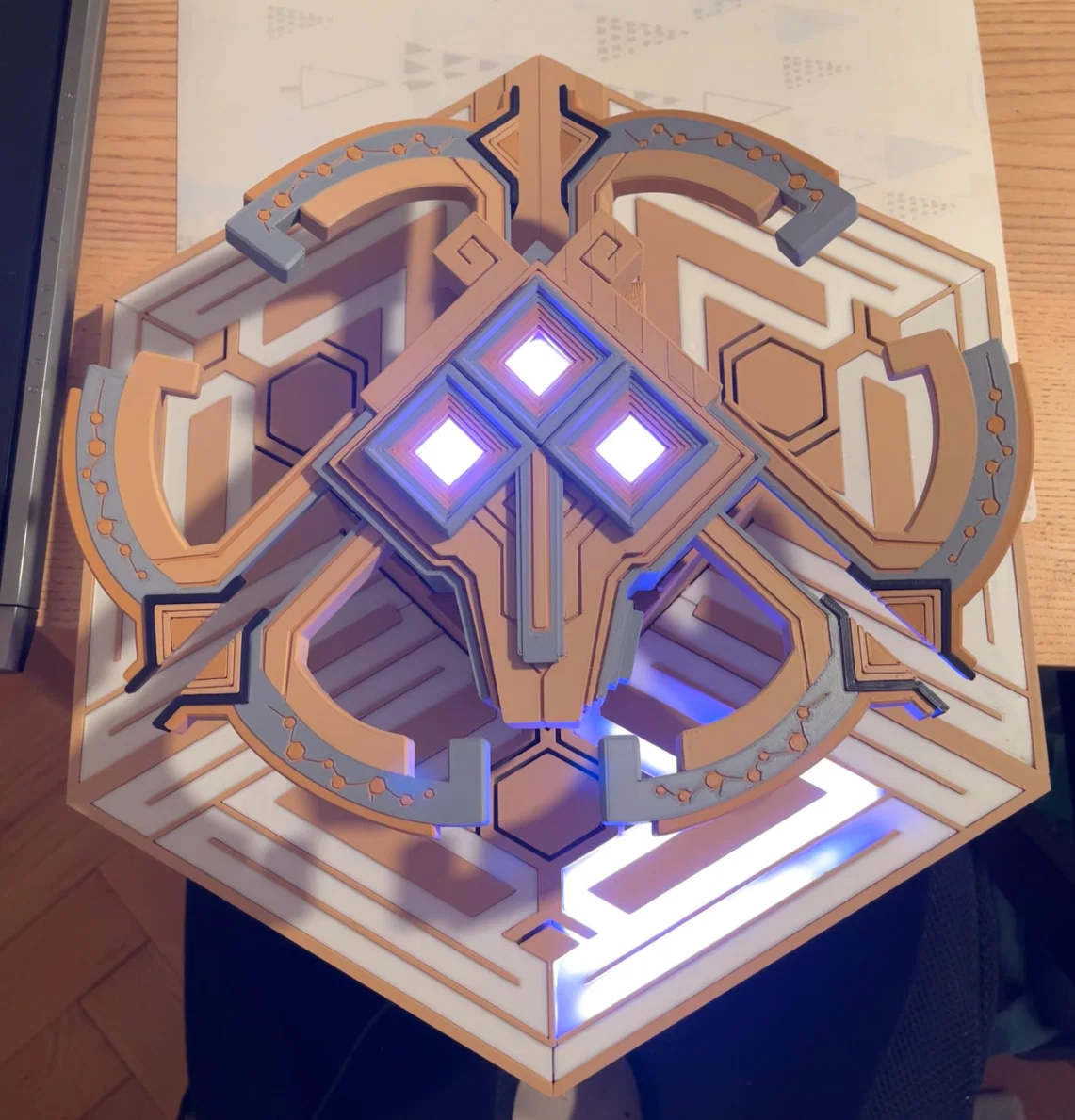

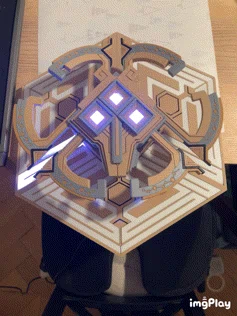

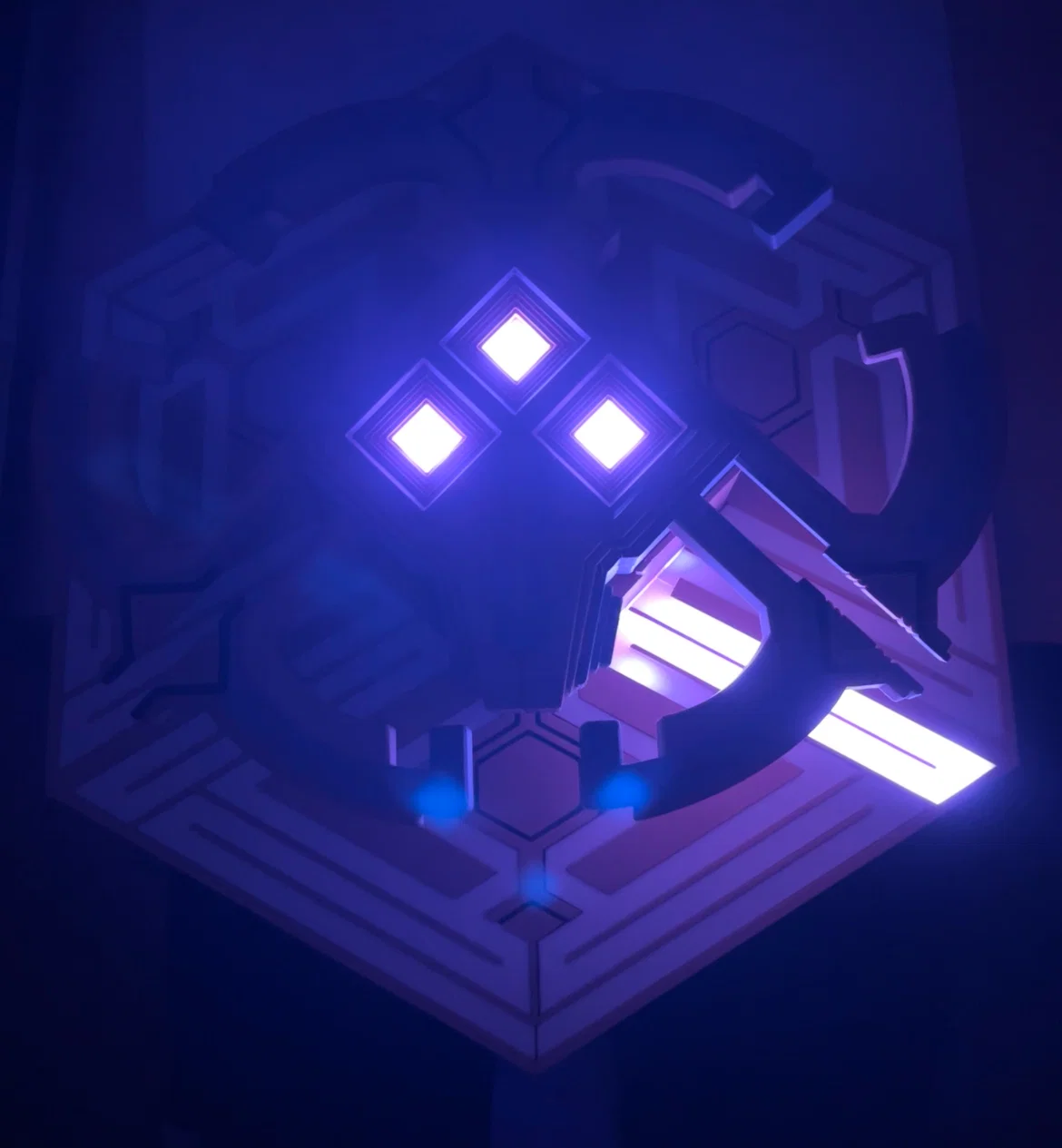

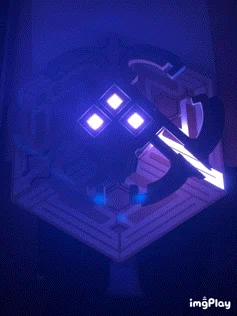

Mặt nạ Nomai phát sáng (Outer Wilds) – Luminous Nomai Mask Outer Wilds

Mình muốn chia sẻ với mọi người quá trình làm Nomai mask, một dự án lấy cảm hứng từ một concept rất đẹp vốn được thiết kế cho Prusa XL (cảm ơn Mallow). Mình đã thiết kế và tinh chỉnh mẫu này để in trên máy Prusa MK4, dưới đây là các bước chi tiết để bạn có thể làm theo.

1. Gia công phần panel

In 6 khối panel (SW, W, NW, NE, E, SE), sau đó ghép lại bằng cách dán keo. Một số khối sẽ cần supports. Để tăng độ bám và giúp canh khớp dễ hơn, hãy dùng các “keys” hình tam giác để liên kết các mảnh lại với nhau.
Bước này hơi khó vì các khối không có nhiều điểm bám để canh vị trí cho chuẩn. Mình dùng thêm các phần đỡ tạm thời để giữ cố định trong lúc dán.

2. In các LED diffuser

In các LED diffuser (SW, W, NW, NE, E, SE) và đặt nằm phẳng trên mặt rộng nhất để bề mặt ra đẹp và đồng đều.

3. Gia công hộp (box)

In phần box có supports, vì nó có một độ nghiêng nhẹ để định hướng chiếc mask cho đúng.

4. In chi tiết canh tâm (mask centering piece)

Chi tiết này nên in không cần supports để bề mặt đẹp hơn.

5. In và lắp mask

In phần mask có supports, đồng thời in các arms (SW, W, NW, NE, E, SE). Bôi một lớp keo mỏng ở đầu các arms trước khi gắn vào mask.

6. Hàn các LED strip

Hàn 6 đoạn LED strip nhỏ mắc song song vào đoạn strip chính.

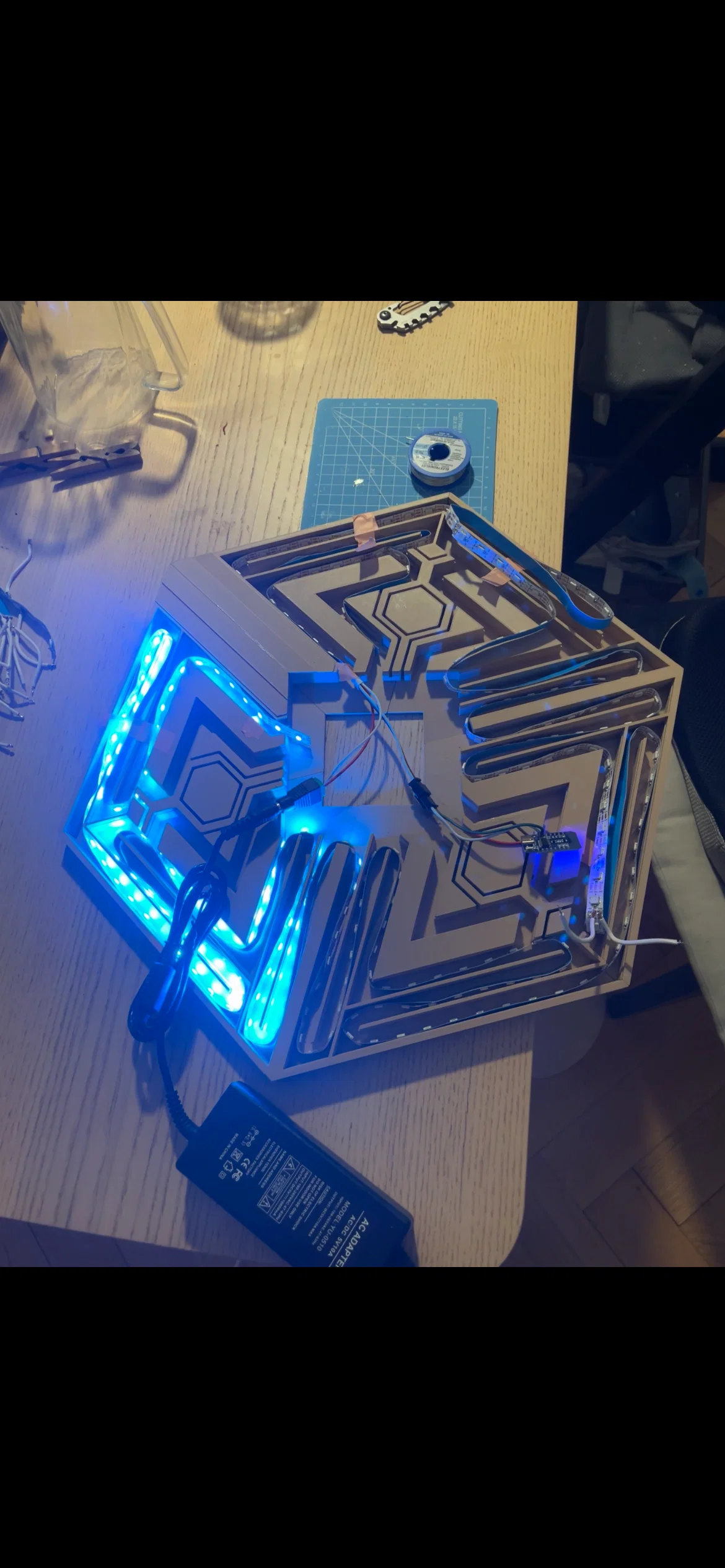

7. Gắn LED vào rãnh của panel

Dán các LED strip vào các rãnh trên panel. Vì lớp keo dán sẵn của LED thường không đủ chắc, bạn nên dùng súng bắn keo nến (hot glue gun) để cố định sát vào thành rãnh.

8. Lắp LED cho phần mắt

Ở cuối đoạn LED strip chính, hàn thêm 3 mini-strip, mỗi mini-strip gồm 2 LED, mắc song song để làm sáng phần mắt. Để tránh chập mạch, bơm keo vào bên trong mắt. Không cần dán mắt vào lỗ trên mask vì chúng đã khít và tự giữ chắc.

9. Lắp ráp hoàn thiện

Dán box và centering piece vào mặt sau của mask.

10. Treo tường

Dùng 2 cây đinh để treo mask lên tường cho chắc. Vậy là xong—chiếc Nomai mask của bạn đã hoàn thiện!

Vật liệu sử dụng

Máy in

• Prusa MK4 MMU3

Filament PLA

• Polymaker Peanut
• Polymaker Wood
• Polymaker Grey Fossil
• White PLA
• Black PLA

Điện tử

• WS2812B LED strip (60 LED/m, chiều dài 5,5m)
• ESP8266 D1 Mini
• Nguồn 5V 10A
• Dây AWG 22
• Keo epoxy 2 thành phần

-----------------

Mình muốn chia sẻ với mọi người cách làm Nomai mask, một dự án lấy cảm hứng từ một concept rất đẹp ban đầu được thiết kế cho Prusa XL. Mình đã thiết kế và tinh chỉnh mẫu này để in trên Prusa MK4, dưới đây là các bước chi tiết để gia công.

1. Gia công phần panel

In 6 khối panel (SW, W, NW, NE, E, SE), rồi ghép lại bằng cách dán keo. Một số khối cần supports. Để keo bám tốt và dễ ăn khớp, dùng các “keys” hình tam giác để cài các mảnh vào nhau.

Bước này hơi khó vì các khối không có nhiều điểm bám để đảm bảo canh đúng vị trí. Mình dùng supports tạm để giữ các mảnh đứng yên trong lúc dán.

2. In các LED diffuser

In các LED diffuser (SW, W, NW, NE, E, SE) và đặt nằm phẳng trên mặt rộng nhất để được bề mặt sạch và đồng đều.

3. Gia công hộp (box)

In phần box có supports, vì nó có độ nghiêng nhẹ để định hướng mask đúng góc.

4. In chi tiết canh tâm của mask

Chi tiết này in không cần supports để ra đẹp hơn.

5. In và lắp mask

In mask có supports, đồng thời in các arms (SW, W, NW, NE, E, SE) không cần supports. Bôi một lớp keo mỏng ở đầu arms trước khi gắn lên mask.

6. Hàn các LED strip

Hàn 6 đoạn LED nhỏ mắc song song vào strip chính.

7. Cố định LED trong rãnh panel

Dán các LED strip vào rãnh panel. Vì keo dán sẵn trên LED không đủ chắc, dùng hot glue gun để cố định sát vào thành rãnh.

8. Lắp LED cho phần mắt

Ở cuối strip LED chính, hàn 3 mini-strip, mỗi mini-strip gồm 2 LED, mắc song song để làm sáng mắt. Để tránh “faux contacts”/chạm chập, bơm keo vào bên trong mắt. Không cần dán mắt vào lỗ mask vì chúng đã khít và giữ chắc.

9. Lắp ráp cuối

Dán box và chi tiết canh tâm vào mặt sau của mask.

10. Treo tường

Dùng 2 cây đinh để cố định mask lên tường. Vậy là chiếc Nomai mask của bạn hoàn thành rồi!

Vật liệu sử dụng

Máy in

• Prusa MK4 MMU3

Filament PLA

• Polymaker Peanut
• Polymaker Wood
• Polymaker Grey Fossil
• White PLA
• Black PLA

Điện tử

• LED WS2812B 60 LED/m, chiều dài 5m
• ESP8266 D1 Mini
• Nguồn 5V 10A
• Dây AWG 22
• Keo epoxy 2 thành phần
