Ngàm cố định đầu nối ăng-ten IPEX cho RAK Wisblock

Chắc hẳn ai trong chúng ta cũng từng lo lắng khi lắp đặt xong một node Meshtastic dùng năng lượng mặt trời ở vị trí khó tiếp cận: “Liệu đầu nối IPEX có bị tuột ra do lỏng lẻo hay căng quá mức không?” và “Liệu ăng-ten Bluetooth và LoRa không được cố định có làm hỏng bộ phát tín hiệu của mình không?”.

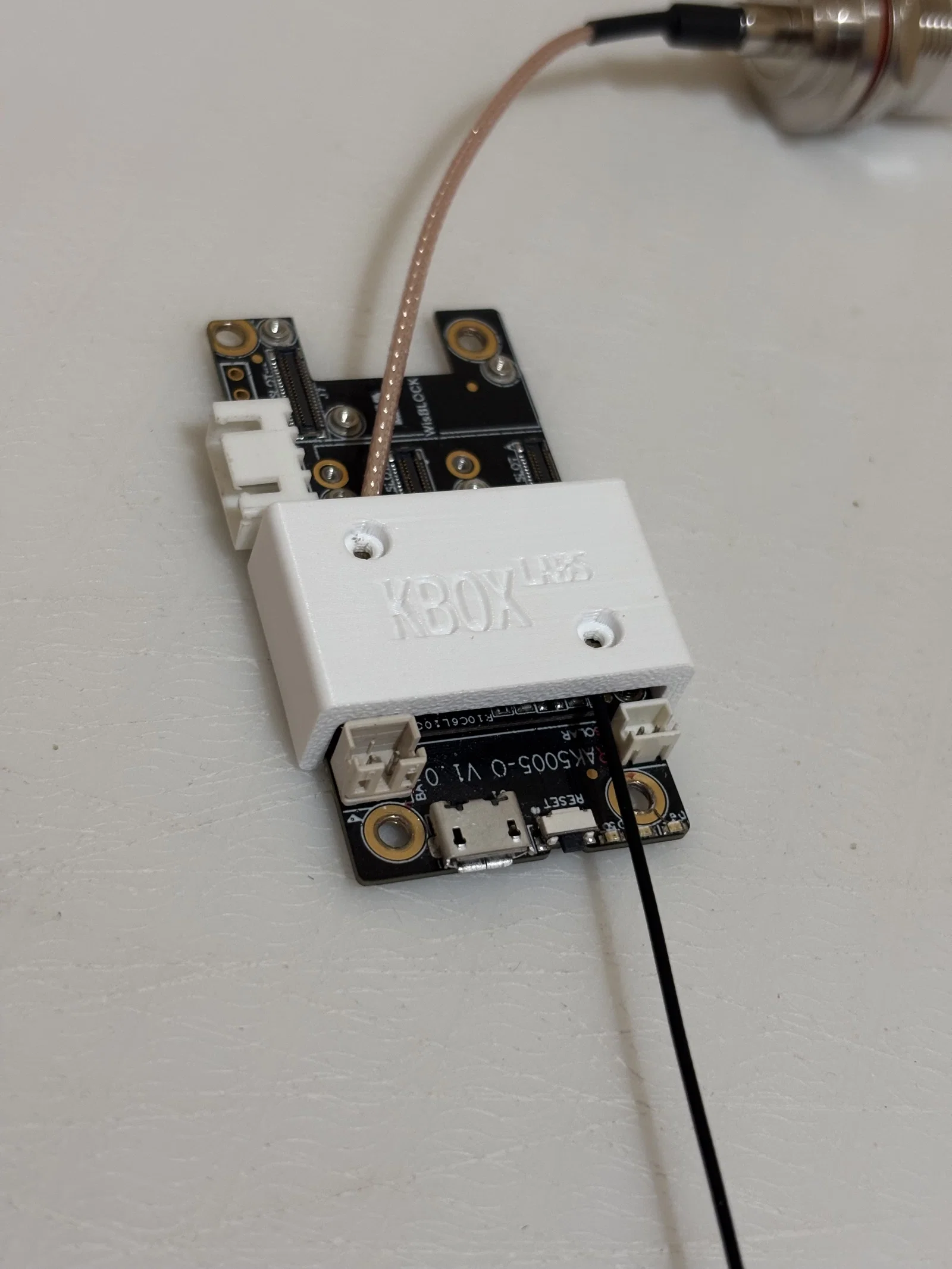

Phần ngàm này sẽ gắn vừa khít vào RAK4631 trên bất kỳ bo mạch nào sau đây:

• RAK19007
• RAK19003
• RAK5005-O

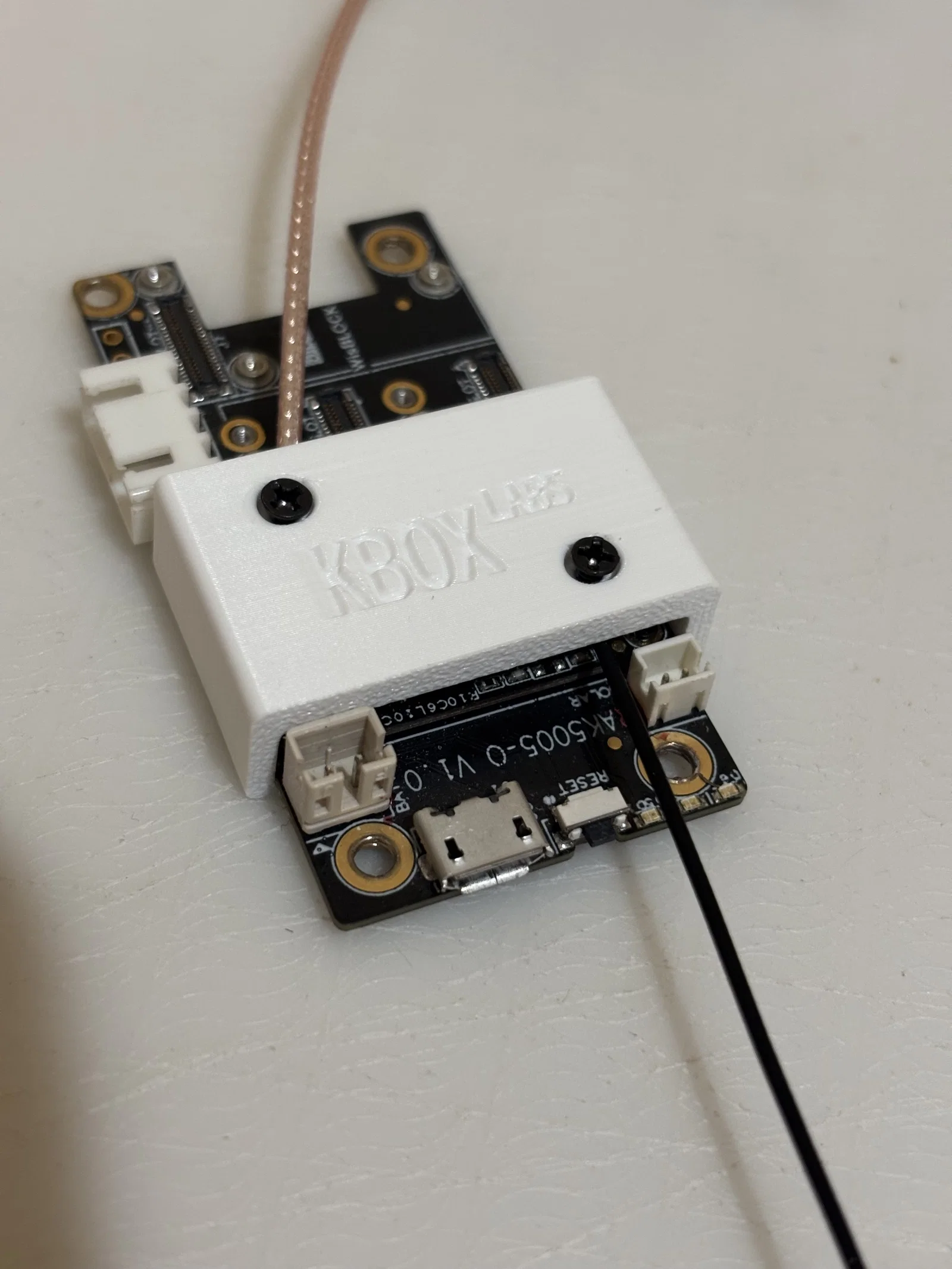

Ngoài việc cố định chắc chắn, mình cũng đã bổ sung tùy chọn sử dụng thêm ốc M2 để siết chặt đầu nối IPEX. Bạn có thể dùng ốc máy M2 x 4mm hoặc dài hơn. Khuyến khích dùng ốc nylon thay vì ốc kim loại để đạt hiệu suất ăng-ten tốt nhất.

Thông số in:

• In ở tư thế nằm ngang để tăng độ bền
• Nên dùng nhựa PETG hoặc loại tốt hơn nếu lắp ngoài trời
• Không dùng nhựa carbon fiber
• Chiều cao lớp in (Layer Height): 0.16mm
• 3 lớp vỏ (Wall loops)
• Độ phủ (Infill): 15% kiểu Gyroid
