Nắp che khe hở khung nhôm cho Voron 2.4 r2 300mm

Cập nhật (4/11/25):

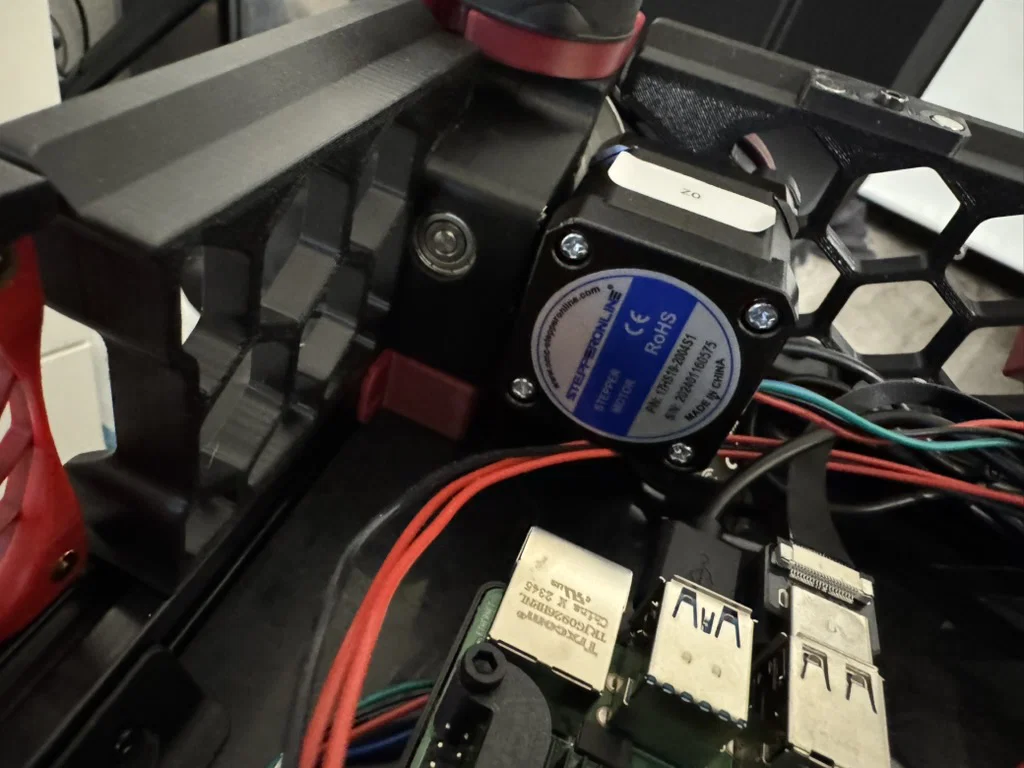

Đã thêm các chi tiết Z-drive đã sửa đổi cho Voron 2.4R2 giúp bịt kín phần lỗ hổng dưới pulley trục live để giữ kín khoang in tốt hơn. Hãy sử dụng các nắp đậy dây đai (belt covers) để che chắn khu vực xung quanh dây đai nhằm tăng hiệu quả cách nhiệt. Lưu ý là các nắp đậy dây đai này chỉ hoạt động với tấm panel dày 4mm (theo chuẩn BOM). Nếu bạn dùng tấm panel có độ dày khác, hãy sử dụng các tệp .step để tùy chỉnh lại. Các nắp đậy này sẽ được cố định bằng cách kẹp giữa tấm panel và Z-drive, nhưng nếu cảm thấy lỏng lẻo, bạn có thể dùng các lỗ ốc M5 để bắt vít trực tiếp vào khung nhôm.

Đã thêm các nắp che lỗ blind joint bằng TPU để bịt kín các lỗ trên khung nhôm, giúp cải thiện khả năng giữ nhiệt trong khoang in. Bạn nên in bằng nhựa TPU rồi ấn vào các rãnh khung. Thiết kế này dựa trên khung nhôm Misumi chuẩn BOM và đã được kiểm tra lắp vừa khít với khung của bộ LDO. Nếu lắp vào thấy quá lỏng hoặc quá chặt, hãy điều chỉnh tỷ lệ scale (phóng to/thu nhỏ) cho phù hợp. Nếu bạn dùng loại nhôm 2020 khác, thiết kế này có thể sẽ không khớp.

Ưu điểm của bản mod đơn giản này:

• Che phủ khung nhôm để tránh bụi bẩn và nhựa thừa tích tụ trong các rãnh.
• Cách nhiệt cho khung nhôm khỏi khoang in để giữ nhiệt tốt hơn.

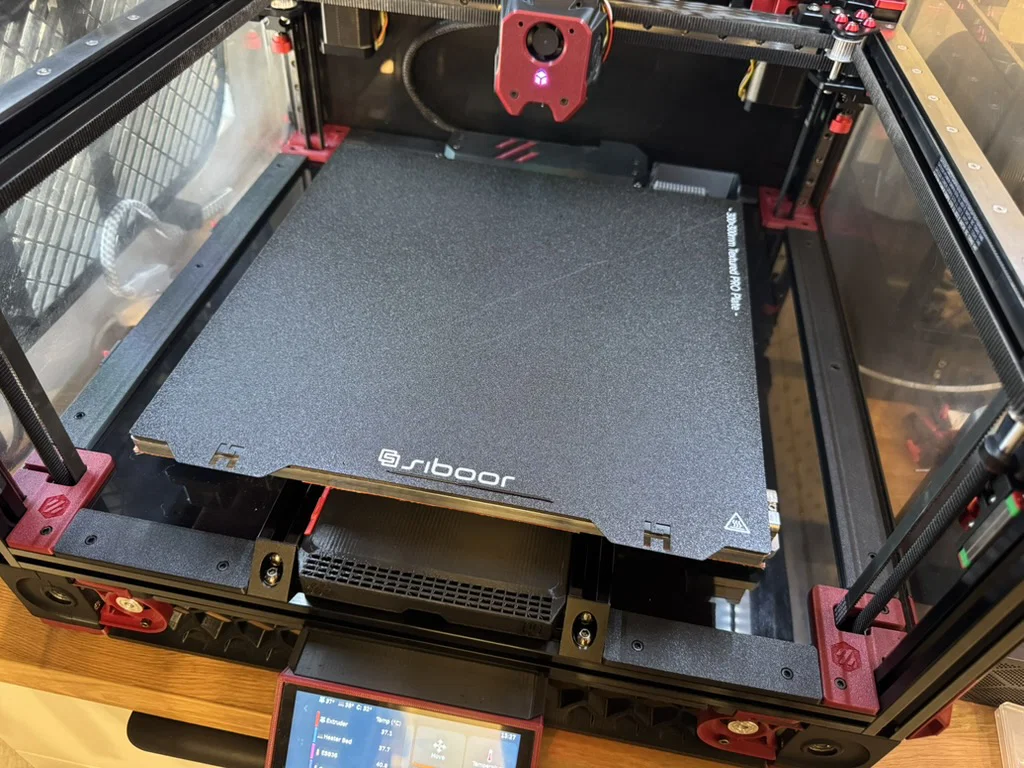

• Bịt kín khe hở giữa tấm panel và khung nhôm để giữ nhiệt và hạn chế khói nhựa thoát ra.
• Các nắp Z-cover có sẵn rãnh đi dây điện bên dưới tấm panel để lắp camera, đèn LED hoặc các thiết bị khác trong khoang in mà không cần phải cắt khoét mất thẩm mỹ.

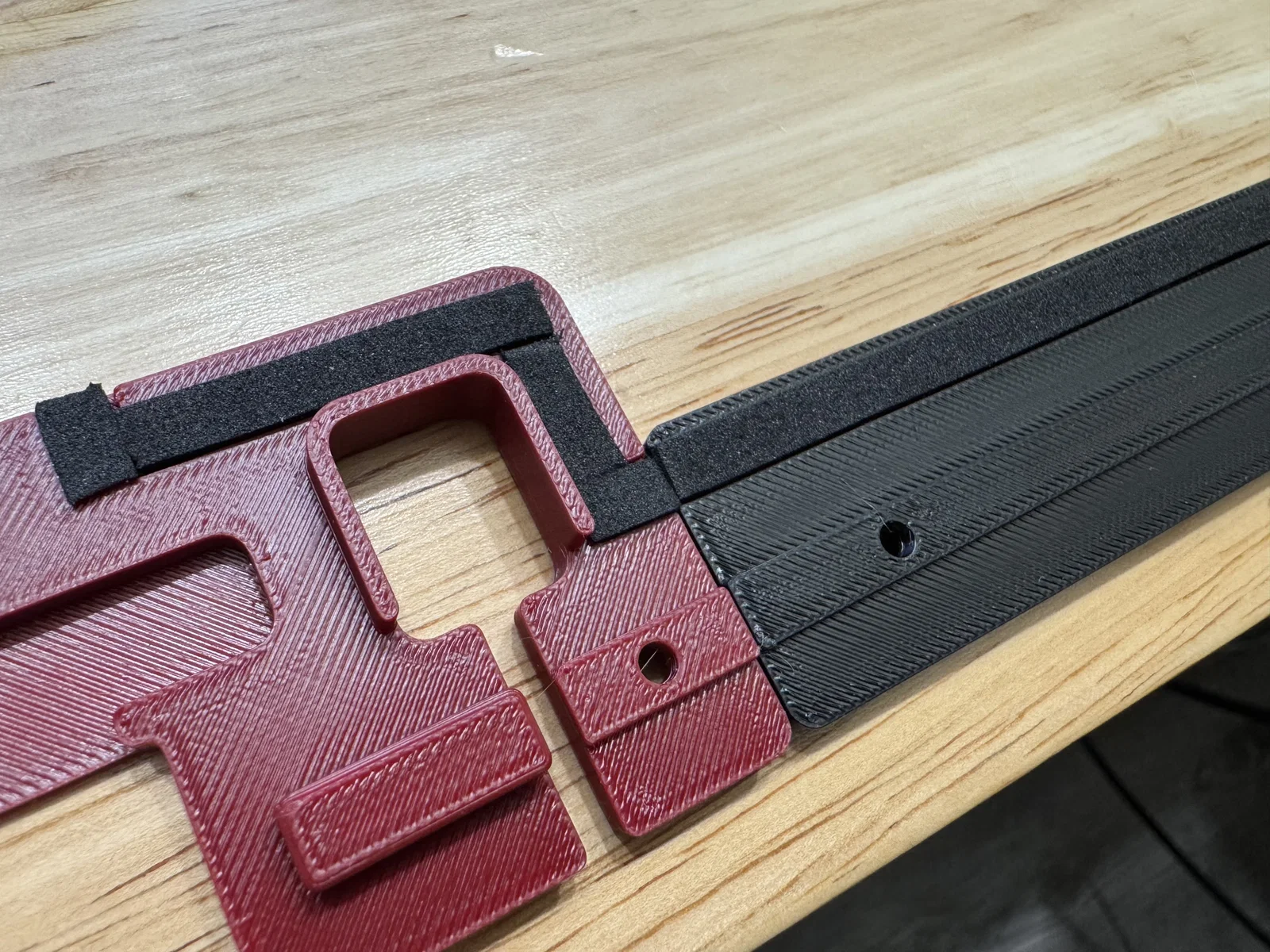

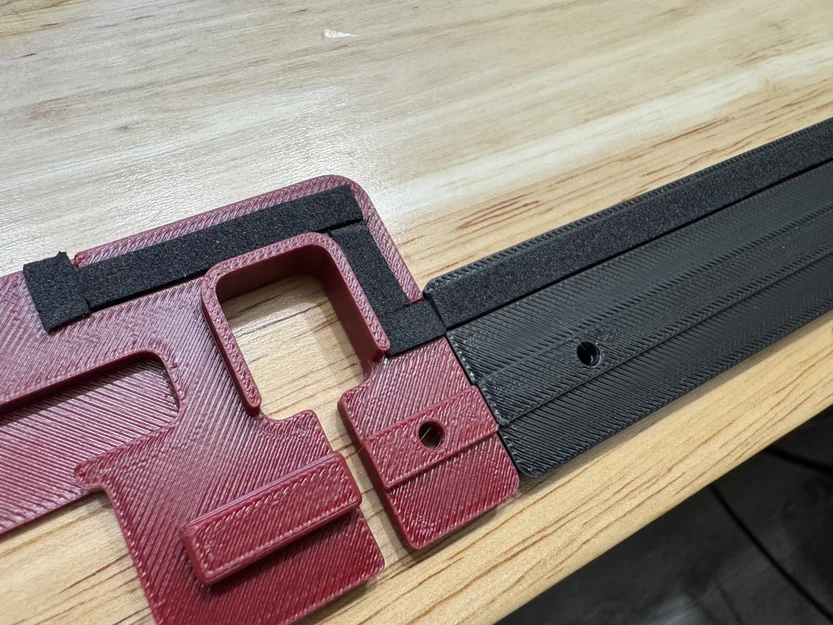

Dán băng dính xốp dày 2mm, rộng 5mm vào rãnh bên dưới các nắp che.

Nên kết hợp sử dụng các bộ đỡ tấm panel của wile-e1 để cố định tấm panel từ phía dưới giúp đạt hiệu quả bịt kín tốt nhất.

Thiết kế này dành cho Voron 2.4r2 kích thước 300mm. Nếu bạn dùng máy kích thước khác, hãy dùng tệp .step đính kèm để tùy chỉnh. Hãy chia sẻ bản remix của bạn để hỗ trợ cộng đồng nhé!

Nên in các chi tiết dài theo đường chéo trên bàn in. Nếu in bằng nhựa ABS/ASA, hãy sử dụng cài đặt bù co ngót (thường khoảng 99.3-99.5% tùy vào hãng nhựa – bắt đầu từ 99.5% là ổn). Nếu slicer của bạn không có tính năng này, hãy tăng scale X và Y thêm 0.5%. Chỉ nên in thử một bên để kiểm tra độ khít trước khi in hàng loạt. Không cần support, các tệp .stl đã được xoay sẵn đúng chiều in.

Không cần bù co ngót cho nắp che TPU nhưng bạn nên in thử mỗi loại một cái để kiểm tra độ chắc chắn. Nếu quá lỏng, hãy tăng scale cho đến khi nắp tự giữ chặt được. Bạn có thể tự điều chỉnh độ cao của chi tiết nếu cần.

Kẹp đỡ tấm panel: https://mods.vorondesign.com/details/aBGbXOxS452m5bKCS7hWlw Kẹp dây điện cho khung nhôm:

BOM: Ốc M3x8 SHCS Đai ốc M3 T-nut hoặc Roll-in Nut Băng dính xốp dày 2mm, rộng 5mm: https://a.co/d/522cQkG Ốc M5x8 BHCS x 4 (nếu dùng kèm nắp đậy dây đai Z-drive)

Mẹo nhỏ:

• Nếu dùng bộ lọc carbon Nevermore ở giữa, hãy dùng băng dính chịu nhiệt (như băng Kapton) để bịt khe hở thay cho nắp che trung tâm.
• Lắp quạt làm mát bàn in hướng vào trong, đặt dưới bàn in.
• Lắp các bộ đỡ tấm panel bên dưới sau khi đã lắp xong nắp Z-cover.
