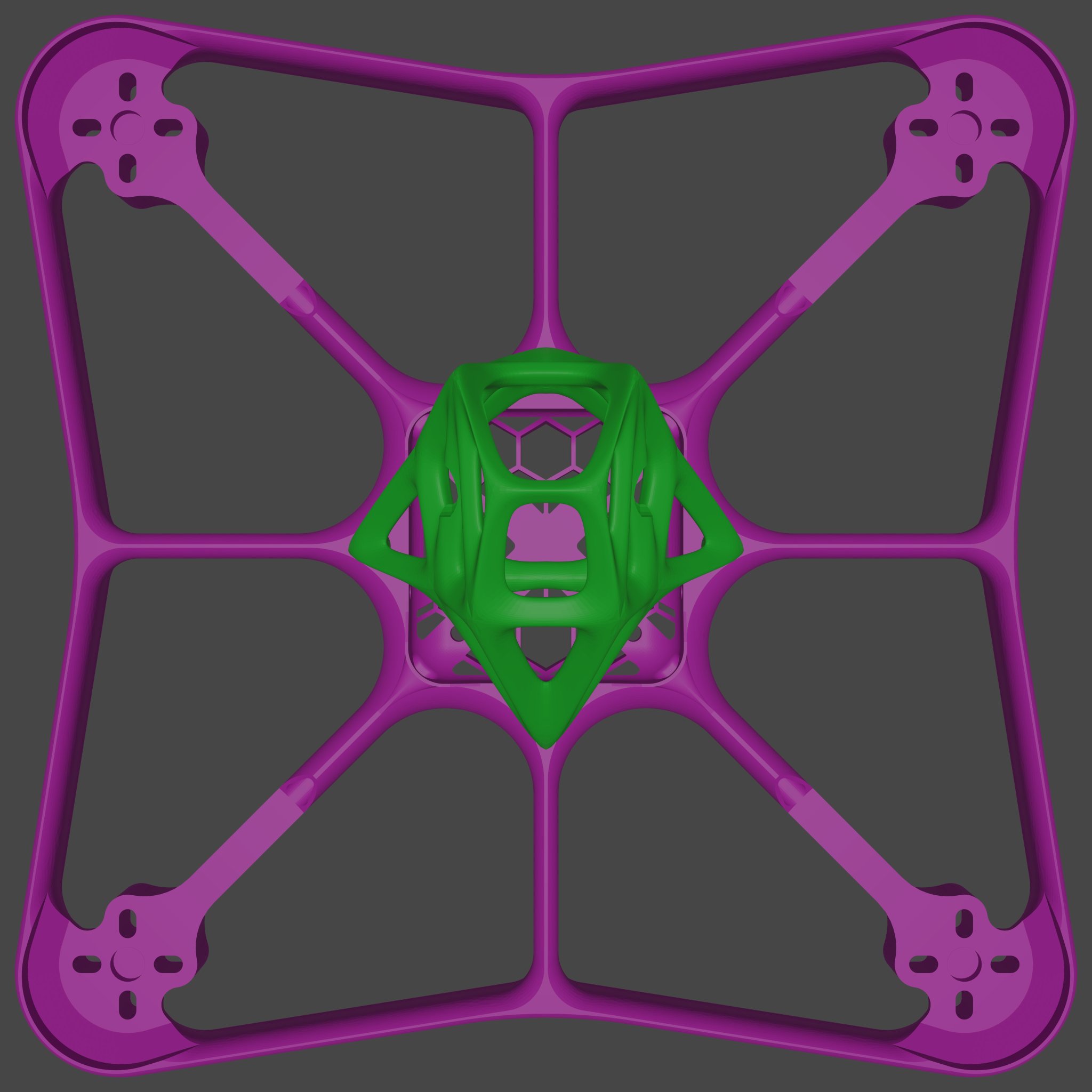

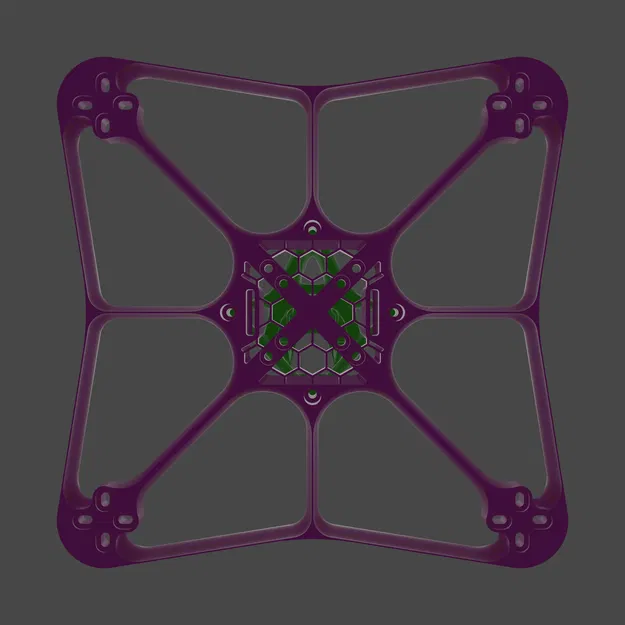

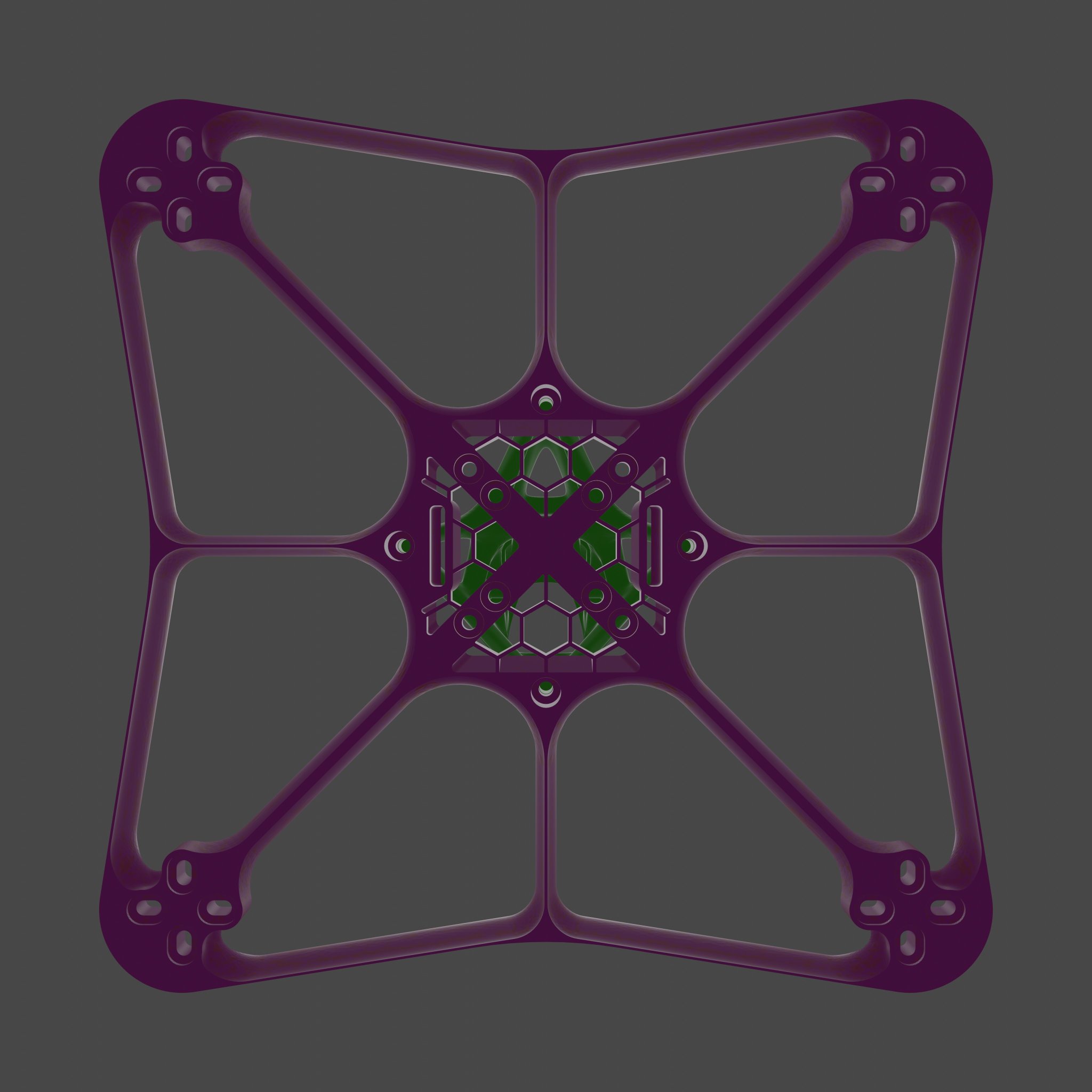

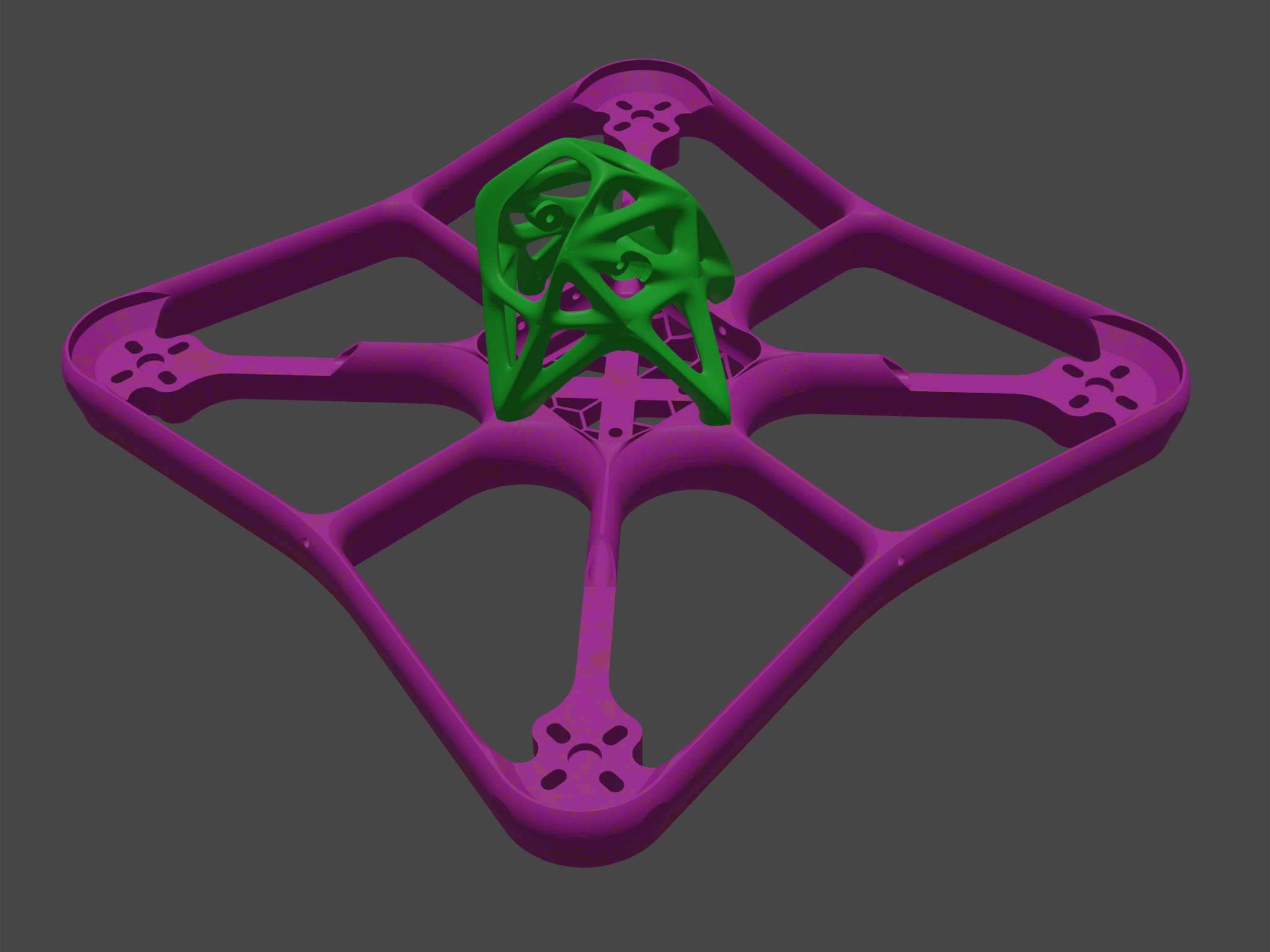

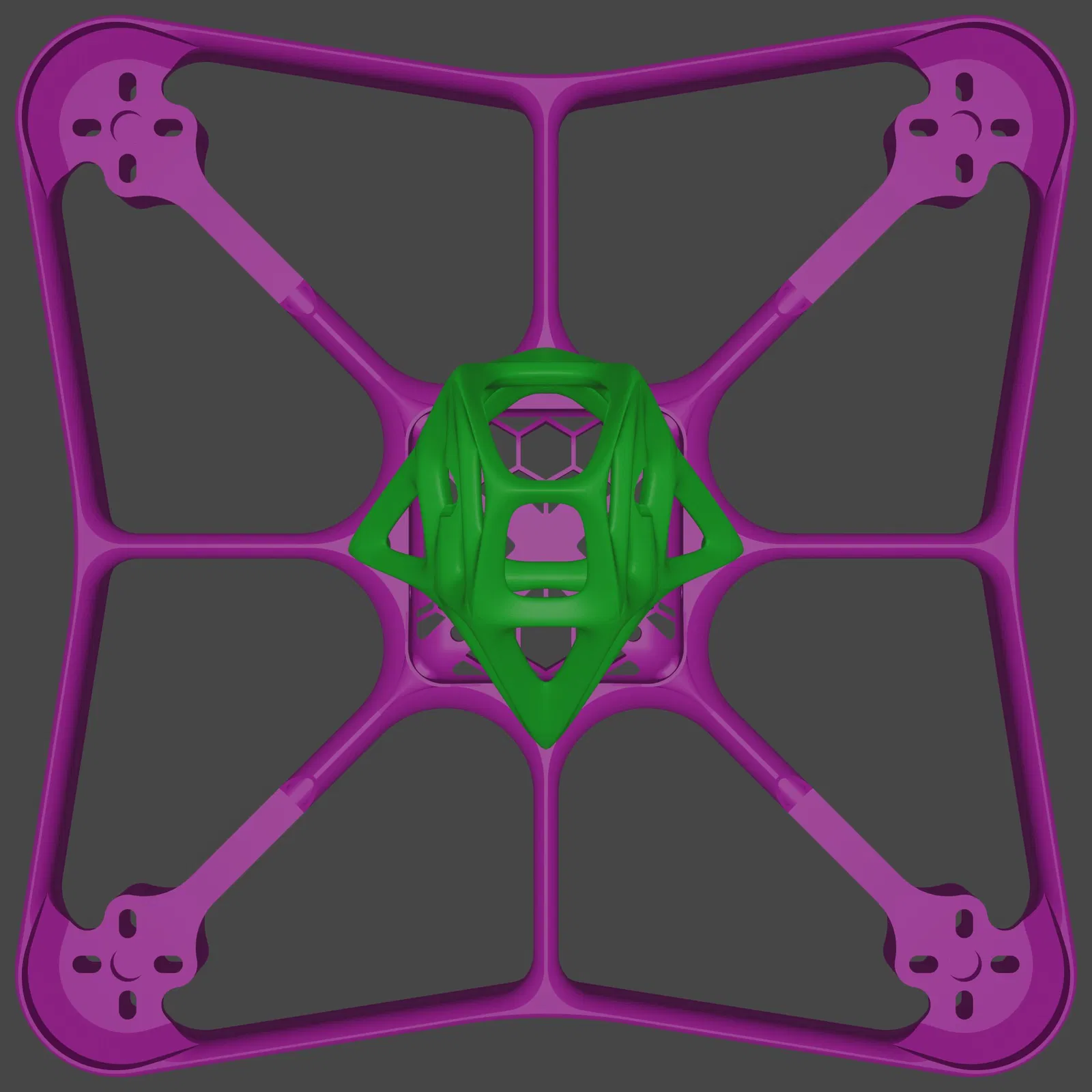

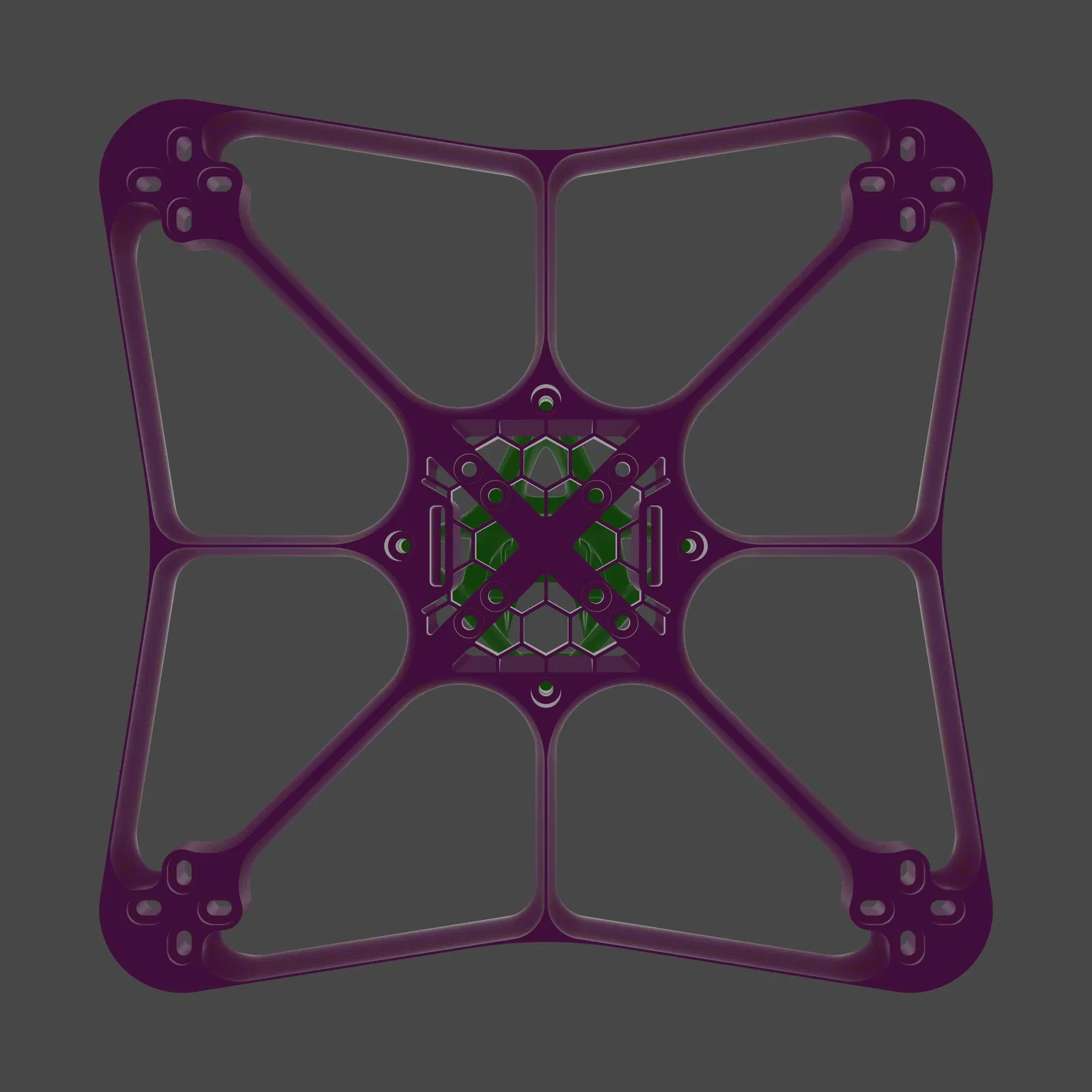

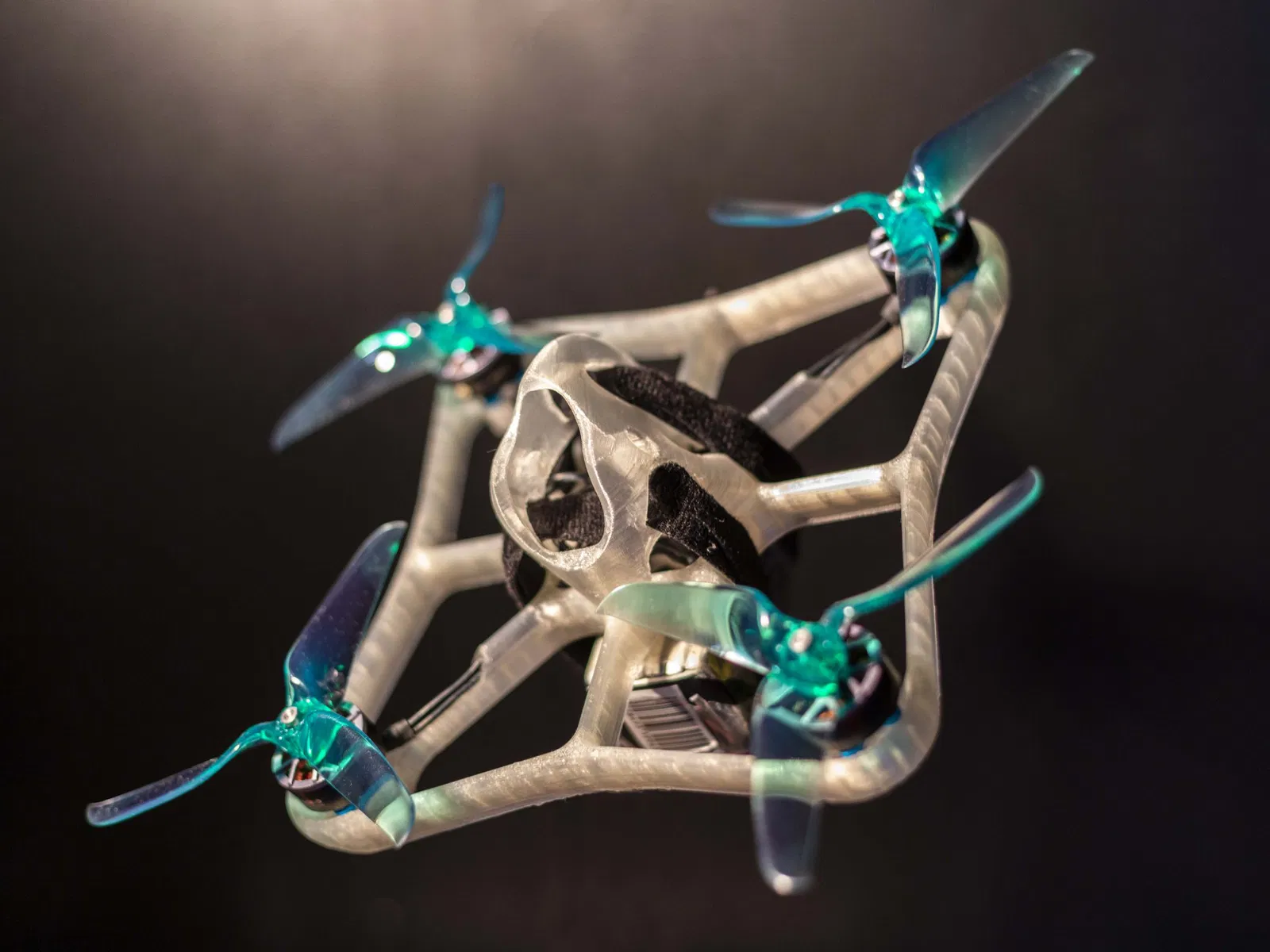

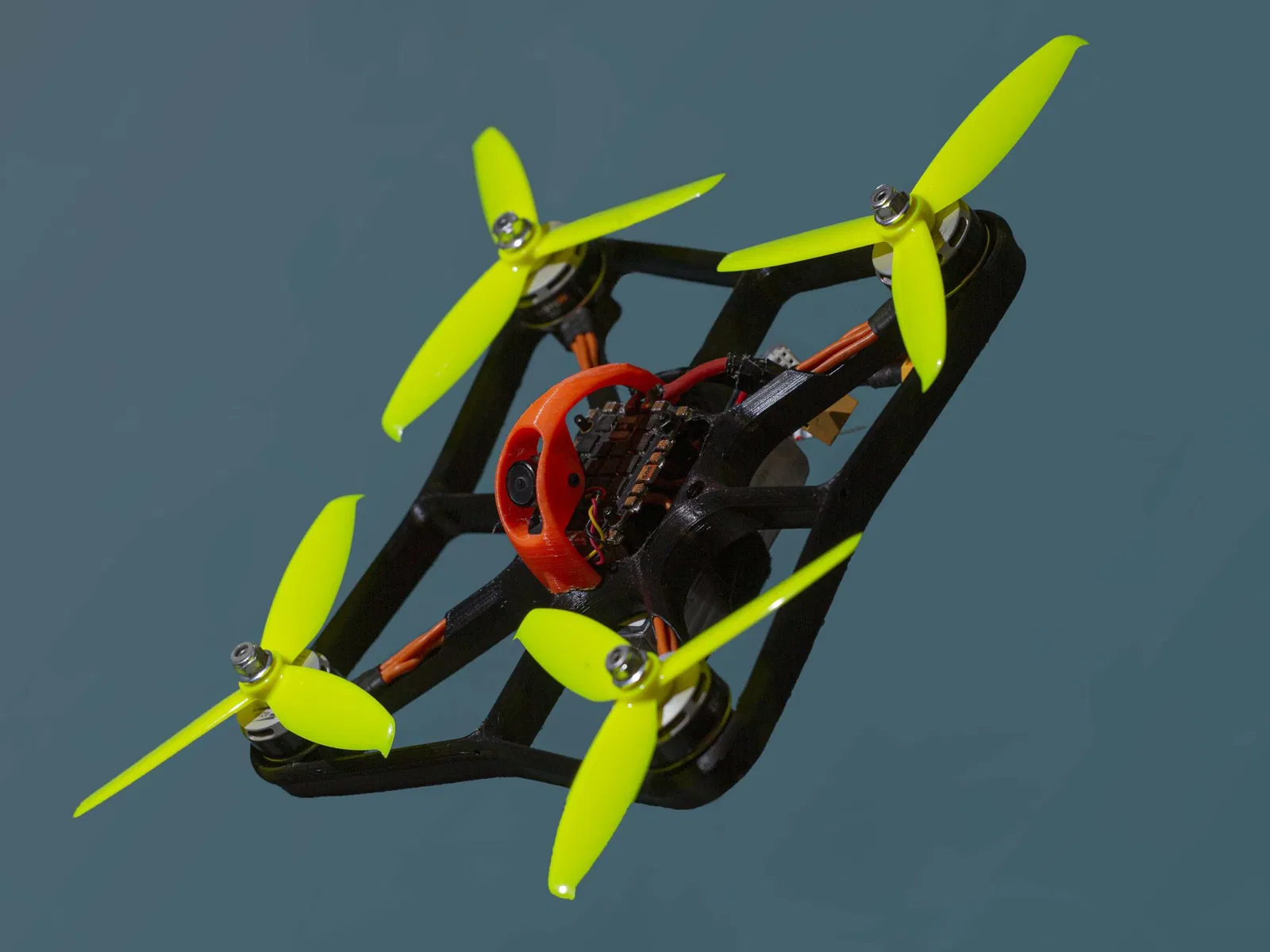

Khung Drone Đua 3D Được In Với Thiết Kế Khí Động Học

Nó có:

khung và mái che mô-đun

hai phiên bản cho cánh quạt 4in và 5in

khung khí động học và cứng

trọng lượng của các bản in 3d ~70g

bảo vệ động cơ

giá đỡ pin ở phía dưới

đế động cơ 16 x 16mm và 12 x 12mm cần vít m3 10mm hoặc 12mm

đế 20 x 20mm và 30.5 x 30.5mm cho ESC và bộ điều khiển bay v.v.

các ống dẫn cáp cho động cơ và ăng-ten và đèn LED v.v.

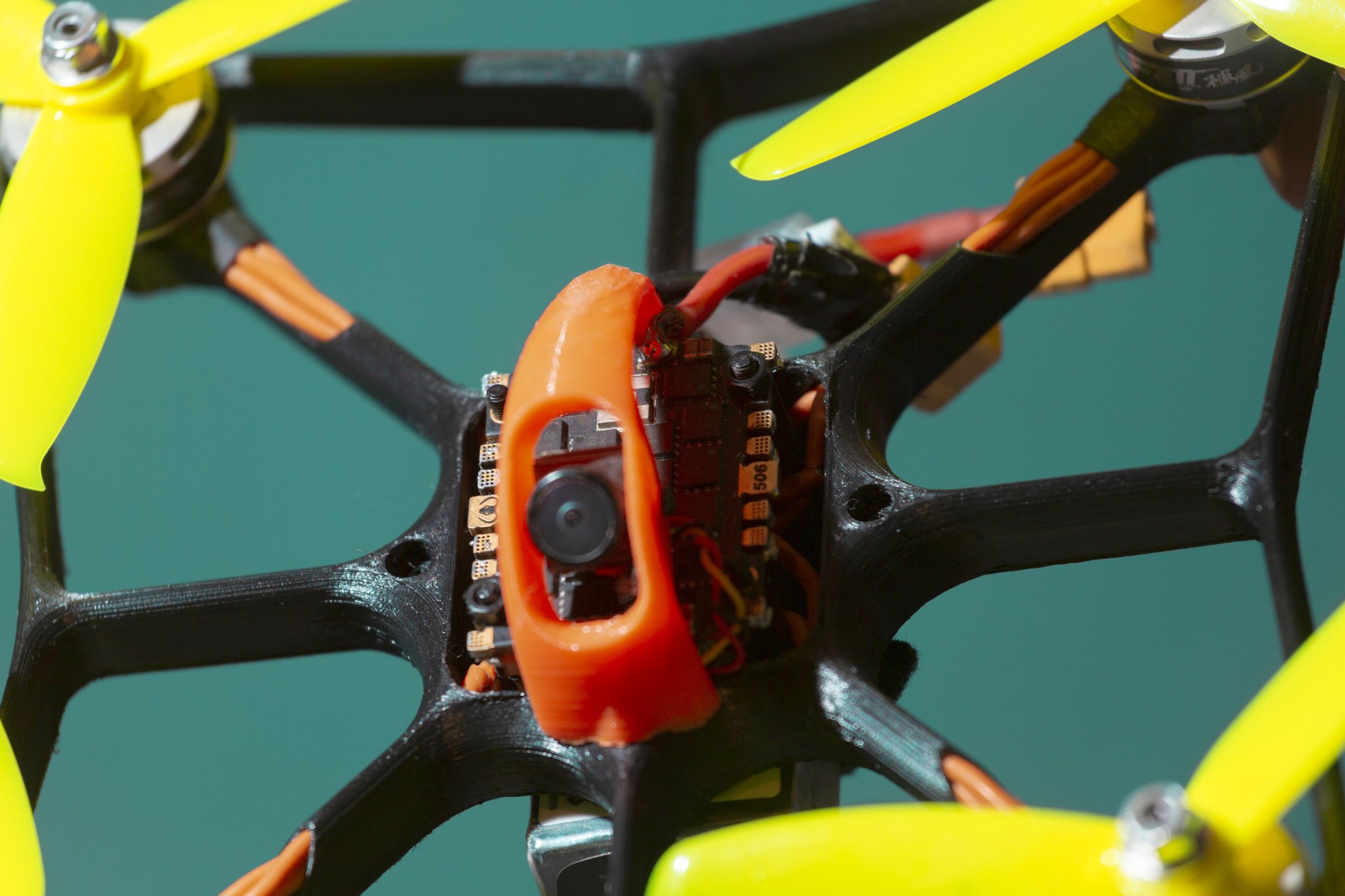

mái che cho camera fpv 14 x 14mm và 19 x 19mm

V 0.31

Cập nhật mái che với giá đỡ cho ống có đường kính 4mm cho ăng-ten

Phiên bản mới V 0.3

Phiên bản mới nhẹ hơn, mạnh hơn và dễ lắp ráp hơn.

Khung 5in 144mm (động cơ đến động cơ) không có giá đỡ Khung 4in 116mm (động cơ đến động cơ) không có giá đỡ

Mái che 19mm hỗ trợ được khuyến nghị

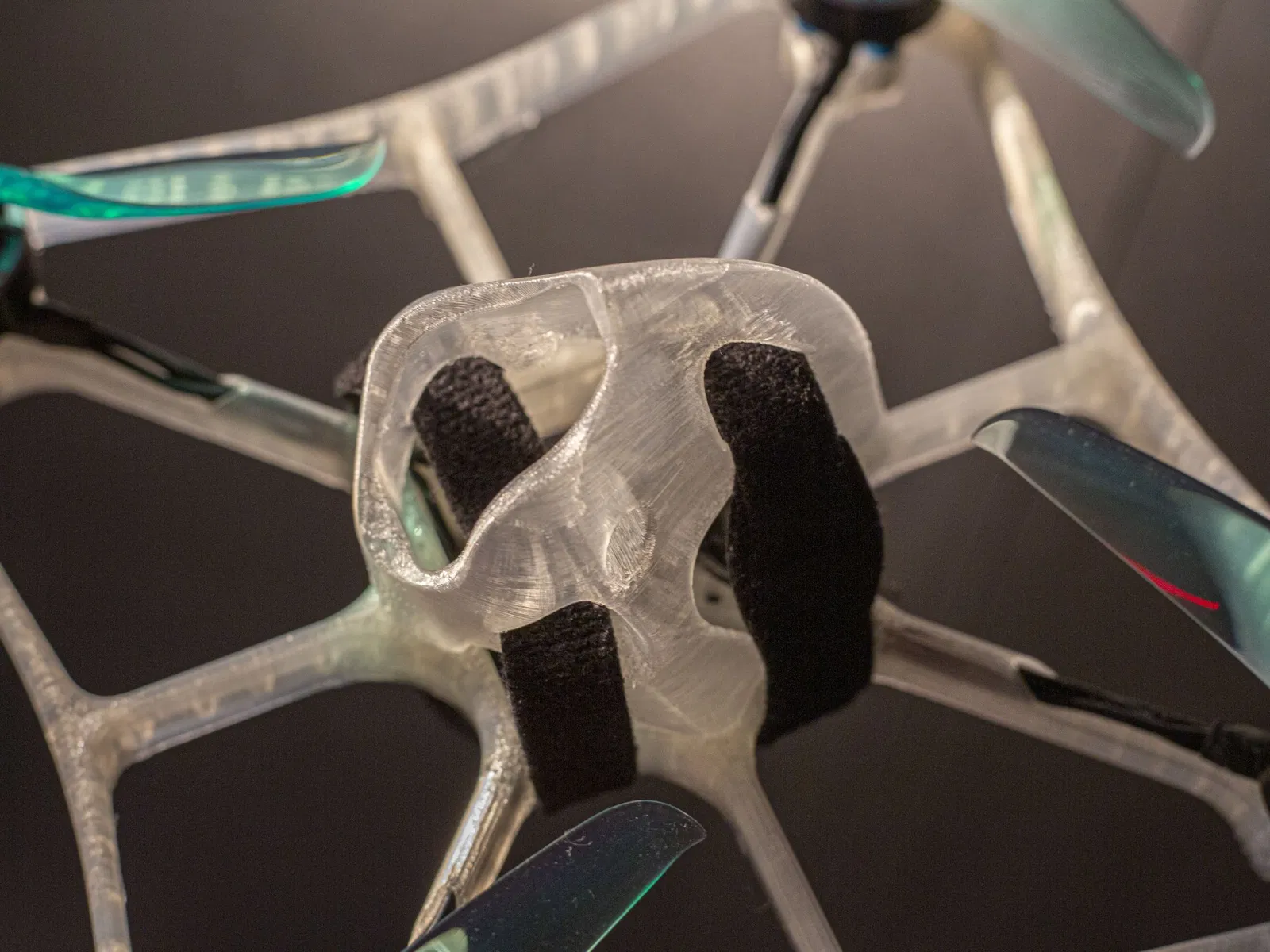

Mái che hiện được giữ bằng hai dây velcro.

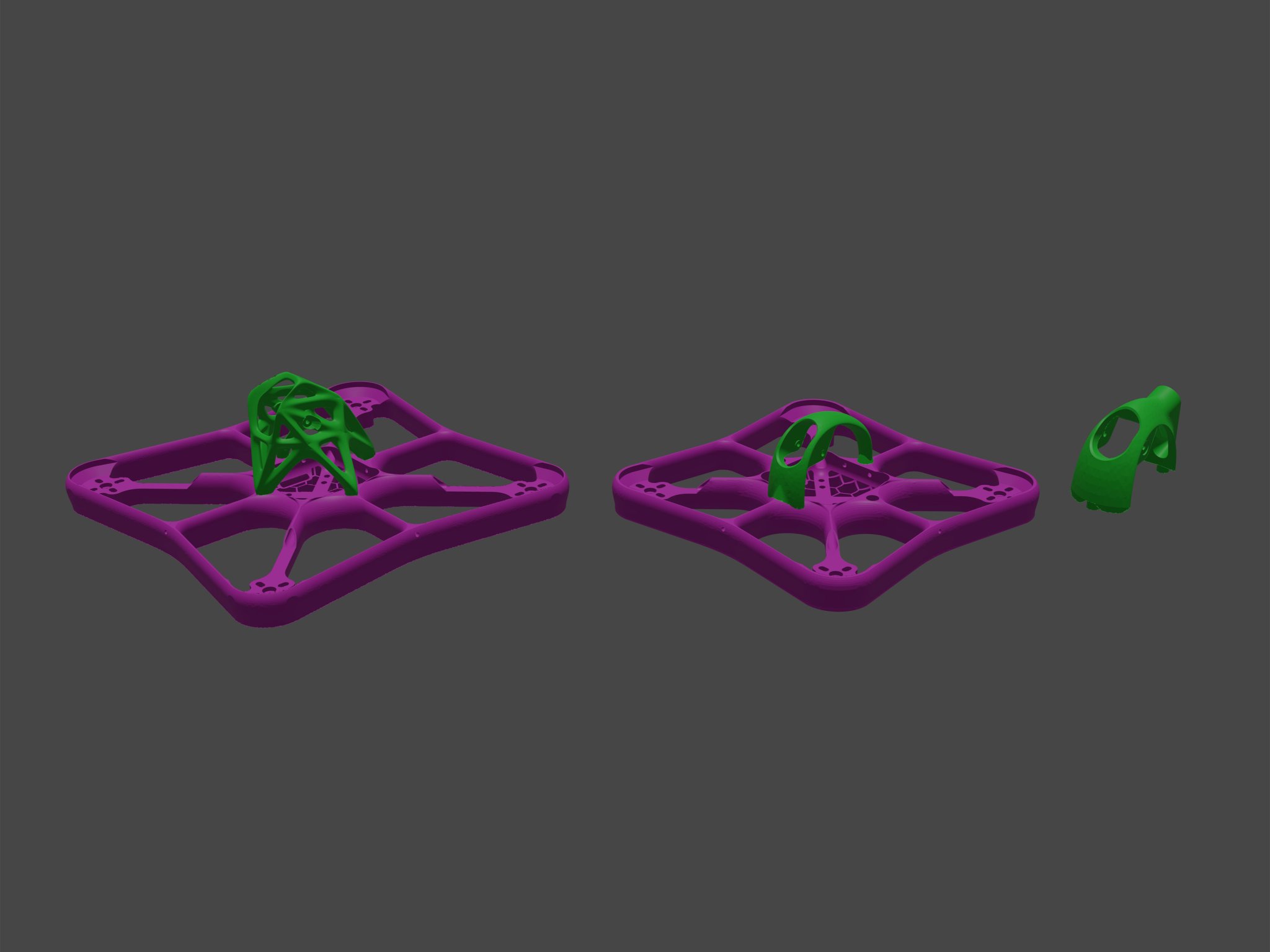

Hiện tại (V0.1) có 5 tệp 3d:

Khung 144mm 5.5in không có giá đỡ Khung 116mm 4.5in không có giá đỡ

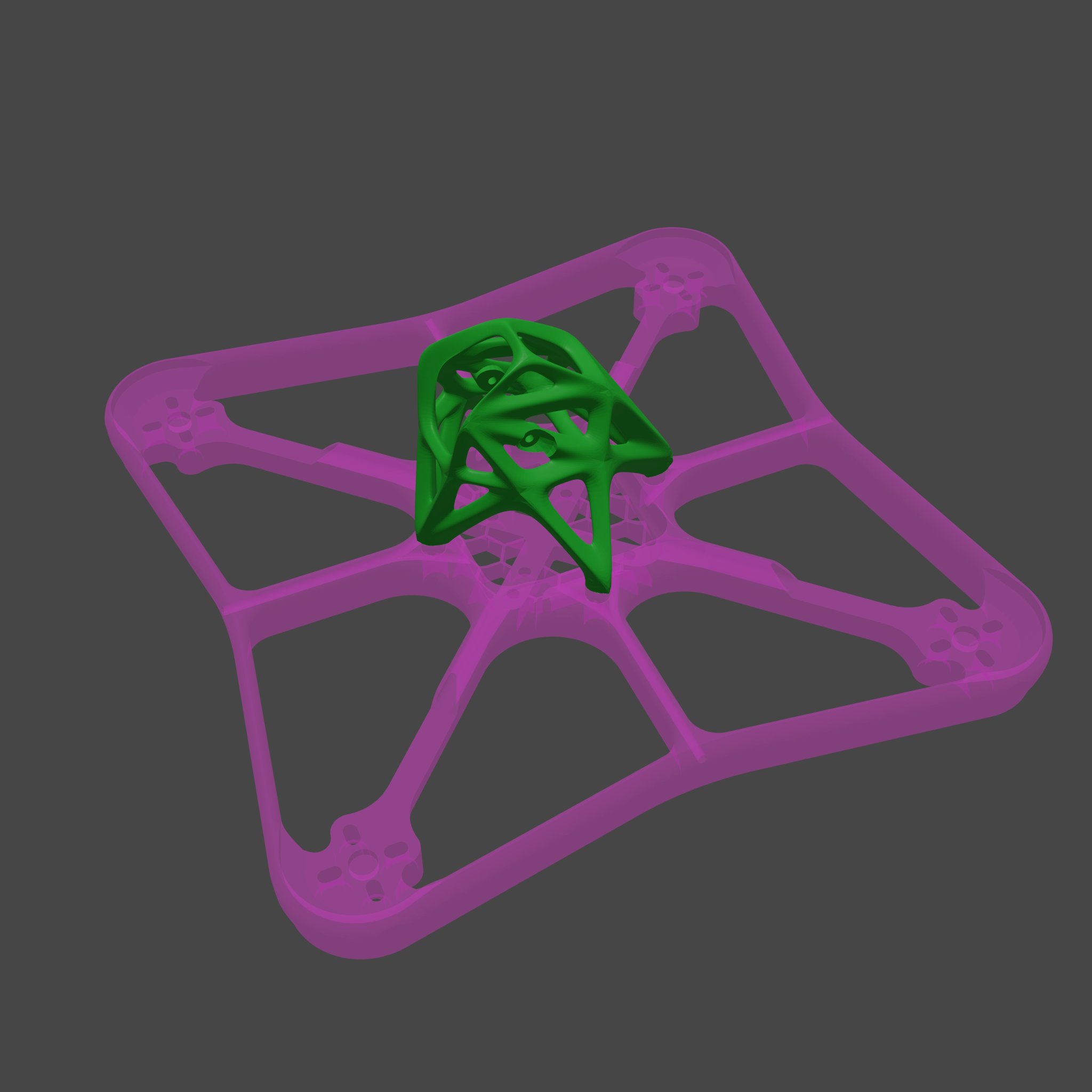

Mái che 14mm hỗ trợ được khuyến nghị Mái che 19mm với giá đỡ ăng-ten SMA không có giá đỡ Mái che Lưới 19mm hỗ trợ được khuyến nghị

Mái che được vặn bằng vít m3.

Hướng dẫn in:

Tất cả các tệp được thiết kế để in trên bàn in 18 x 18cm (prusa mini), bàn in lớn hơn cũng tốt hơn. Bởi vì việc biến dạng có thể là một vấn đề, nên khuyến nghị sử dụng vỏ. Một lớp chân cũng có thể giúp.

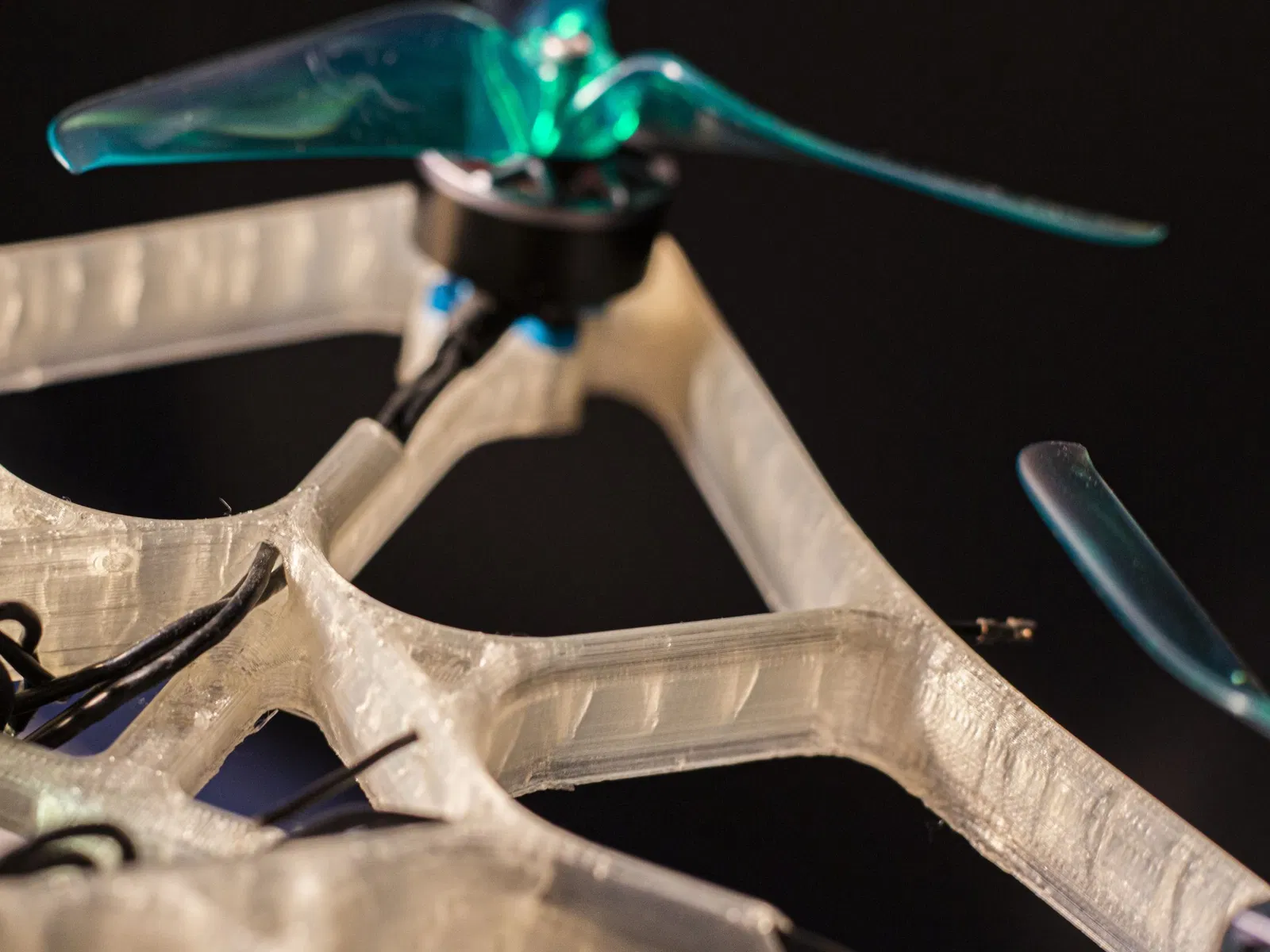

Sức mạnh chủ yếu nằm ở các đường viền.

Tôi sử dụng 4 lớp ở trên cùng và dưới cùng và 2 đường viền.

Tôi khuyên nên sử dụng lớp đổ đầy hình chữ nhật.

Drone có thể được in bằng PLA, nhưng nó chỉ có thể chịu được một vài cú va chạm trong thời tiết ấm. Nên in ít nhất bằng PET(G) tốt hơn là PC hoặc PA.

Một tệp Freecad được bao gồm để dễ dàng thay đổi.
