Filament Balancer Switch - Cảm biến đo lực căng sợi nhựa cho máy in 3D

Filament Balancer Switch

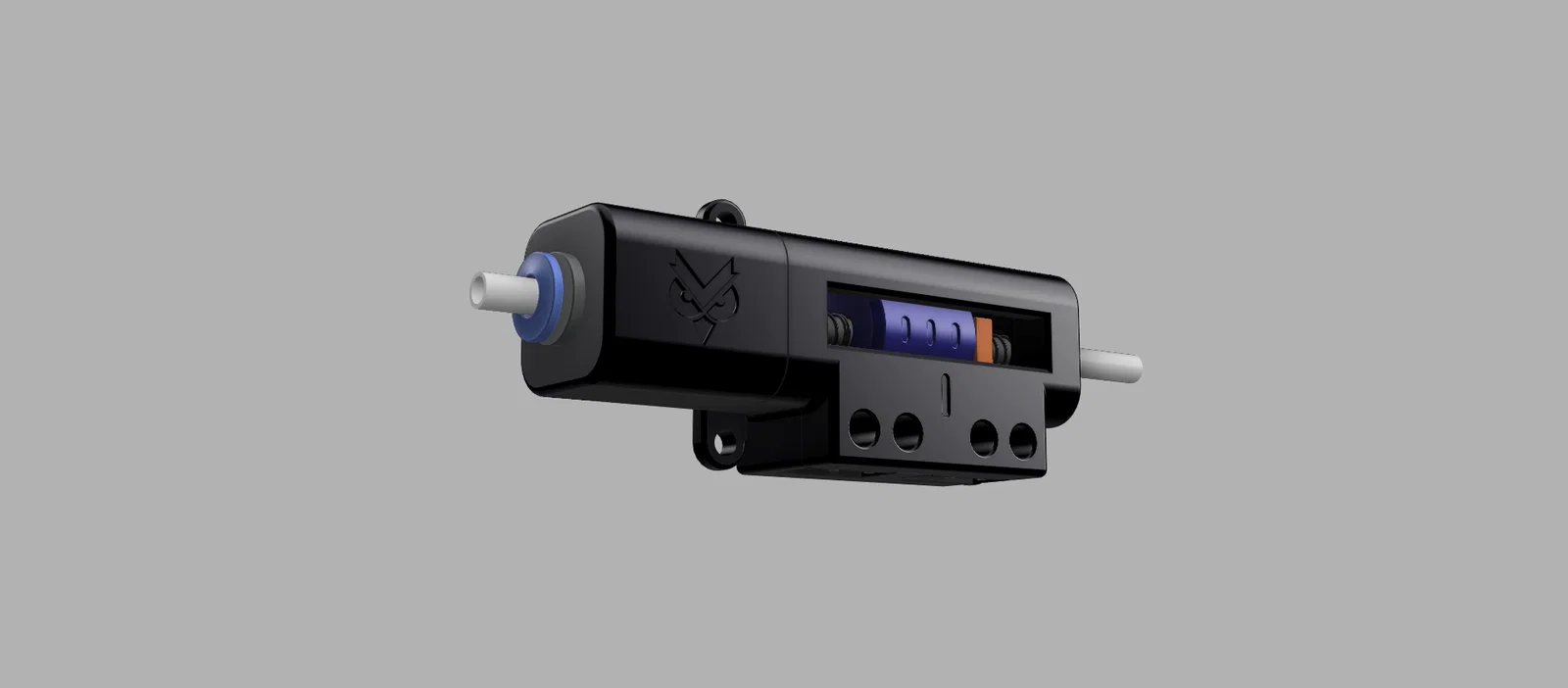

Filament Balancer Switch là một cơ chế cảm biến sáng tạo giúp đo lường chính xác lực căng và lực nén của sợi nhựa trong suốt quá trình in 3D. Điểm nổi bật của mẫu này là việc sử dụng hai công tắc riêng biệt: một để phát hiện lực căng và một để đo lực nén.

Điểm đặc biệt của Filament Balancer Switch chính là cơ chế lò xo tích hợp trong hệ thống chuyển đổi. Điều này đảm bảo rằng các công tắc chỉ kích hoạt khi lực căng hoặc lực nén vượt quá ngưỡng cho phép, ngăn chặn việc kích hoạt ngoài ý muốn trong quá trình nạp hoặc rút sợi nhựa. Ngoài ra, các lò xo giúp loại bỏ độ rơ không cần thiết khi điều chỉnh ống Bowden và chiều dài cảm biến, đảm bảo việc cân chỉnh diễn ra chuẩn xác hơn.

Với thiết kế cải tiến, Filament Balancer Switch giúp kiểm soát luồng nhựa tốt hơn, góp phần mang lại quy trình in 3D ổn định và nhất quán.

Cập nhật – Các tính năng thiết kế mới (2025):

Điều chỉnh vị trí Micro Switch: Các micro switch đã được di chuyển ra phía ngoài một chút để giúp thanh trượt di chuyển mượt mà và tin cậy hơn.

Thêm thanh trượt mới: Một thanh trượt thứ hai đã được bổ sung để tăng khả năng tương thích với các loại kẹp mỏng, đảm bảo thanh trượt luôn bám chặt vào sợi nhựa.

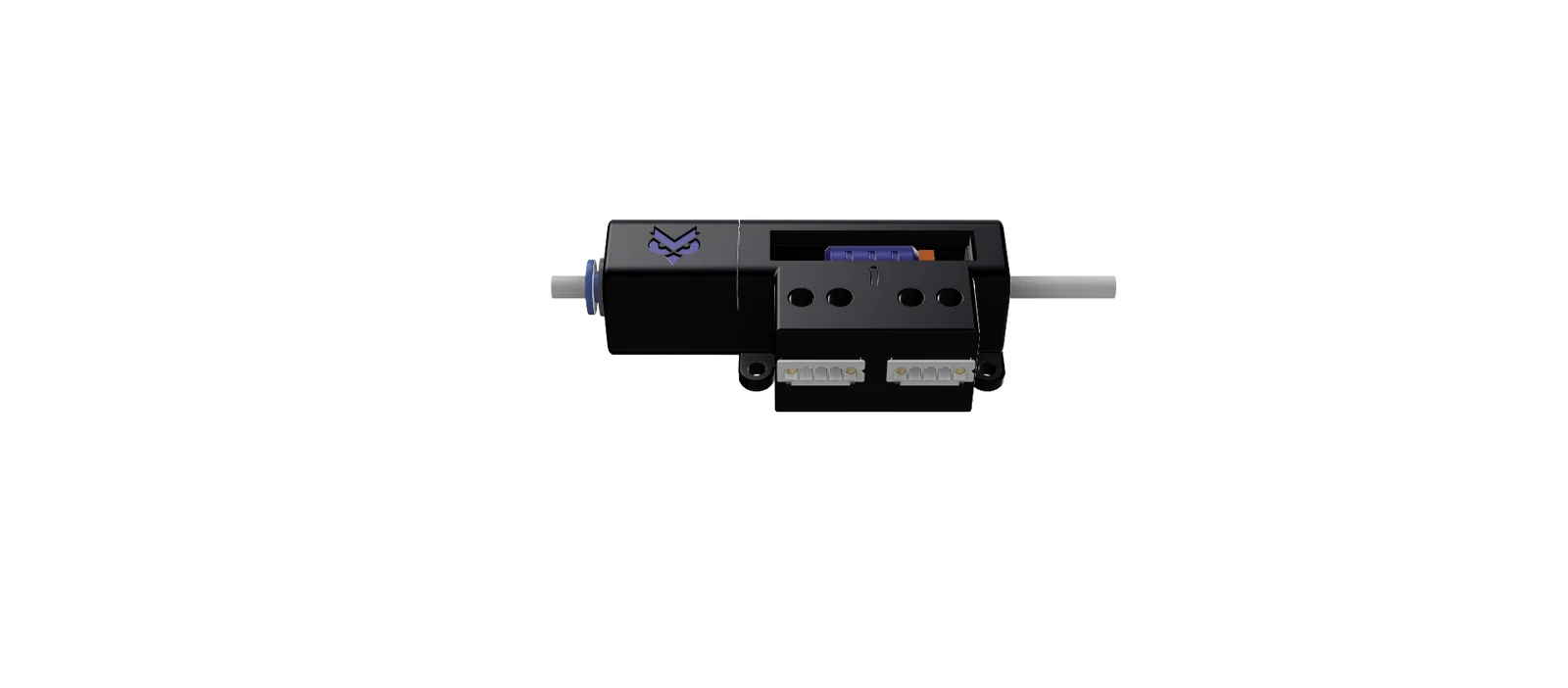

Hỗ trợ cổng kết nối JST XH 5-Pin: Phiên bản mới đã có hỗ trợ gắn cổng JST XH 5-pin, giúp bạn không cần phải hàn dây, đơn giản hóa quá trình đi dây điện.

Vật liệu cần thiết:

4x Vít tự ren M2x12mm 2x Micro Switch 13.5mm 1x Lò xo 0.4x5x15mm 1x Lò xo 0.4x5x20mm 1x Khớp nối Bowden ACES04 1x Collet 6mm

Thông số in khuyến nghị:

Chiều cao lớp in: 0.2mm. Độ rộng đường in: Ép buộc ở 0.4mm. Kiểu in đặc (Fill Type): Grid, Gyroid, Honeycomb, Triangle hoặc Cubic. Mật độ in (Infill): 40%. Số lớp tường (Wall count): 4. Số lớp đặc trên/dưới: 5.

Có thể in mà không cần support!
