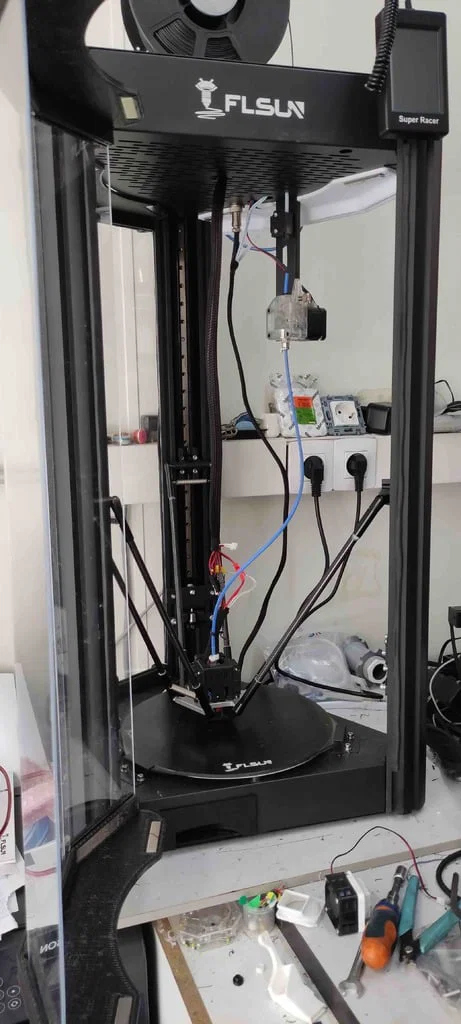

Bộ vỏ bảo vệ (Enclosure) cho máy in 3D FLSUN SR (SuperRacer)

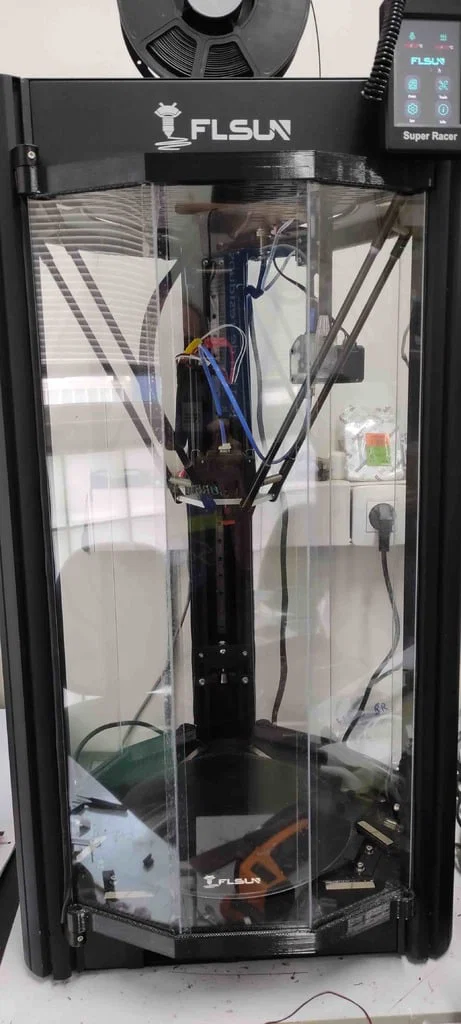

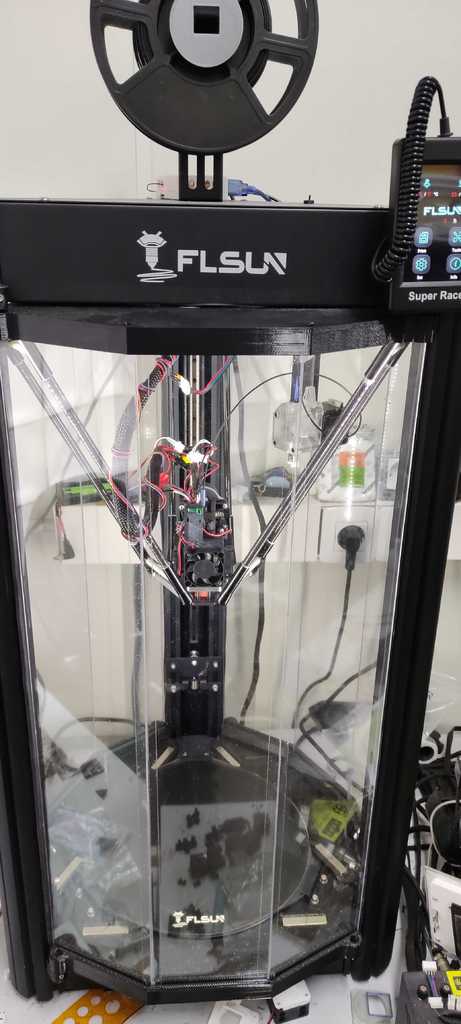

Đây là mẫu Enclosure (vỏ bọc) cho máy in FLSUN SR, sử dụng các tấm acrylic có cửa mở.

Cập nhật!! Bộ sưởi khoang nhiệt chủ động (Active Heat Chamber) cho enclosure tại đây:

Để in các linh kiện lớn liền khối, bạn cần máy in 3D có bàn in tối thiểu 300x300mm đặt theo đường chéo. Tôi cũng đã thêm các linh kiện dạng chia nhỏ cho các máy in có bàn nhỏ hơn hoặc chính máy SR.

File STEP được cung cấp nếu bạn muốn tùy chỉnh thiết kế.

Hình dáng đa diện (Polyhedral).

Cần 9 tấm acrylic kích thước 655x115mm. Bạn chỉ cần dùng băng keo trong để dán các mép tấm lại với nhau.

Bạn có thể cắt 3 tấm ở giữa với kích thước 655x120mm, và dùng thêm gioăng cao su neoprene loại 20mm rộng x 1mm dày dán quanh mép trên và dưới để các tấm acrylic khít hơn. Cảm ơn chia sẻ từ darpstone ;)

Đối với các file in chia nhỏ, hãy sử dụng ốc M3 dài 10mm và đai ốc tương ứng.

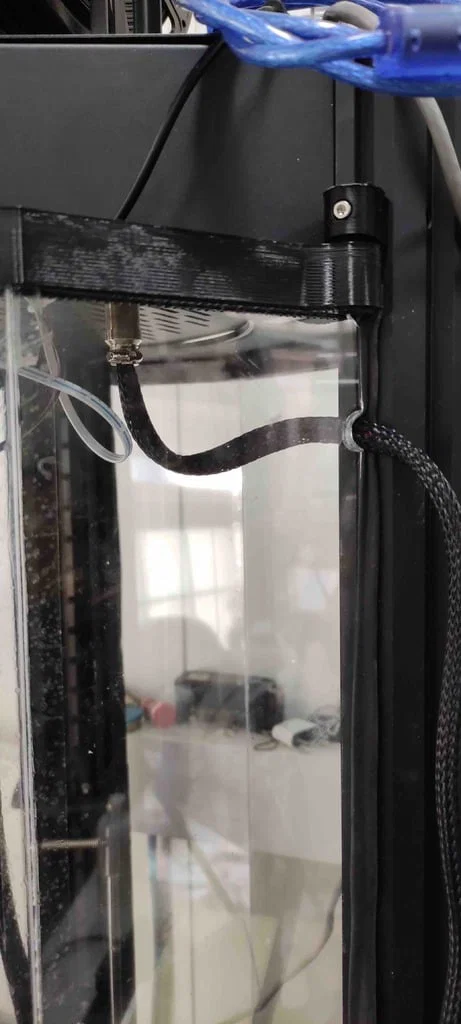

Bản lề được gắn vào các thanh nhôm định hình bằng ốc M3 dài 25mm và đai ốc T-nut.

Thiết kế đối xứng, có thể thay đổi vị trí cửa mở linh hoạt. Bạn có thể cố định một bên bằng cách lắp bản lề vào cả hai bên.

Tôi đã dùng tấm acrylic dày 2.5mm, độ cứng vừa đủ để đóng mở. Bạn có thể dùng tấm dày tới 4mm. Nếu cần thêm độ cứng, hãy chèn thêm các thanh phi 8mm (nhôm, gỗ, nhựa) vào các lỗ ở trục bản lề.

Sử dụng ron cao su cửa sổ loại chữ D để làm kín phần tiếp giáp giữa thanh nhôm và tấm acrylic.

Có thể sử dụng thêm nam châm đất hiếm hình chữ nhật 50x10mm nếu muốn.

File in:

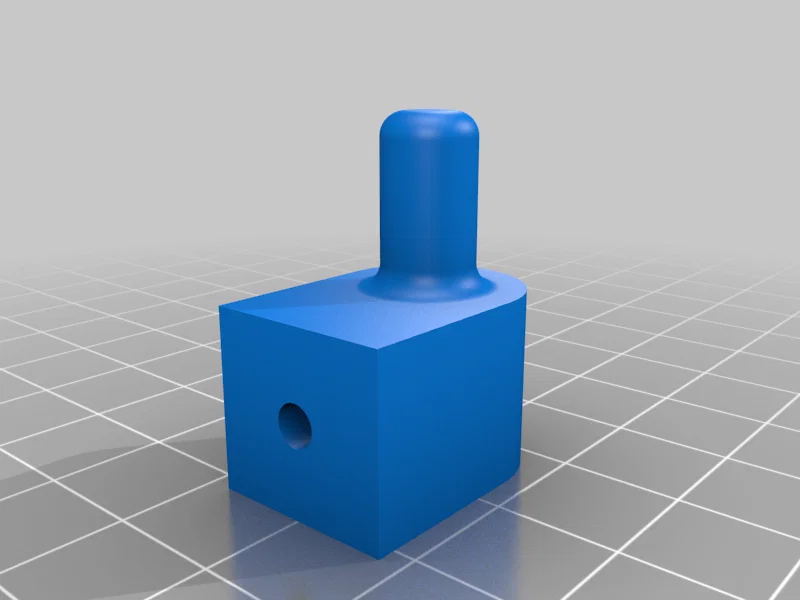

6x hinges.stl

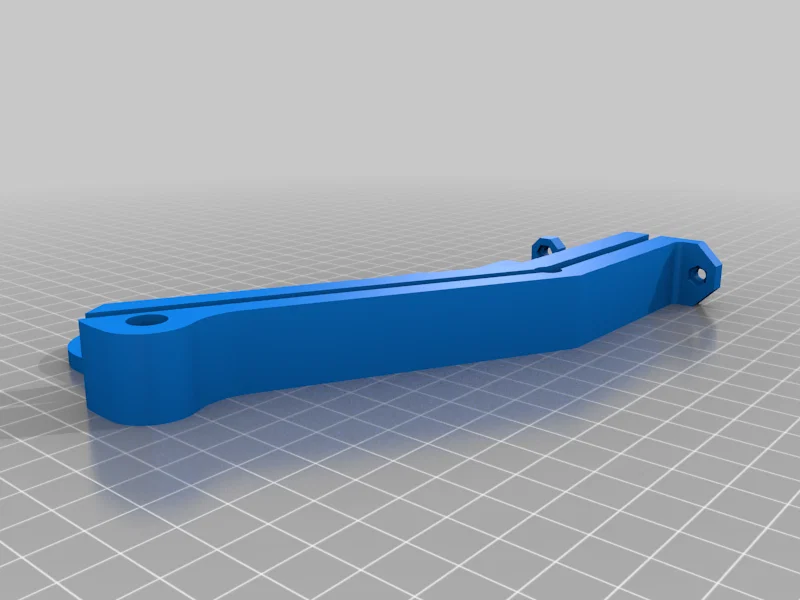

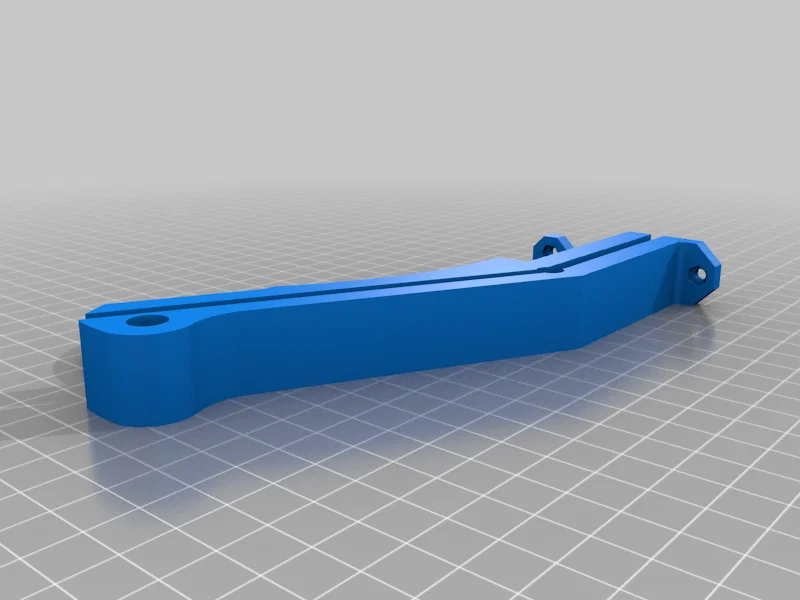

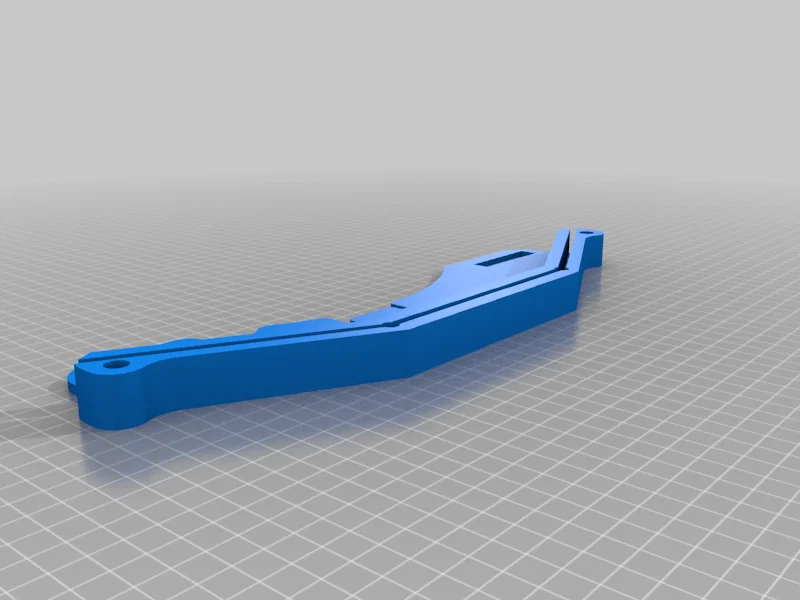

5x SRenclosure.stl

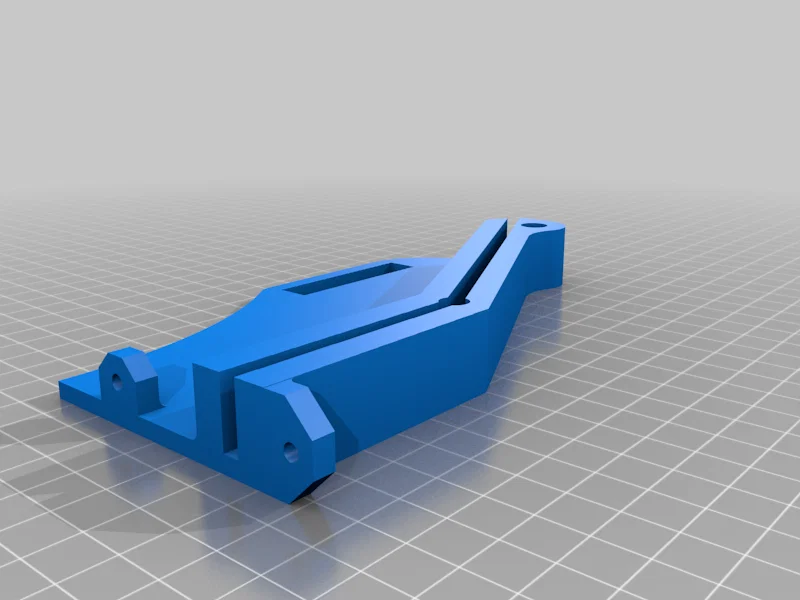

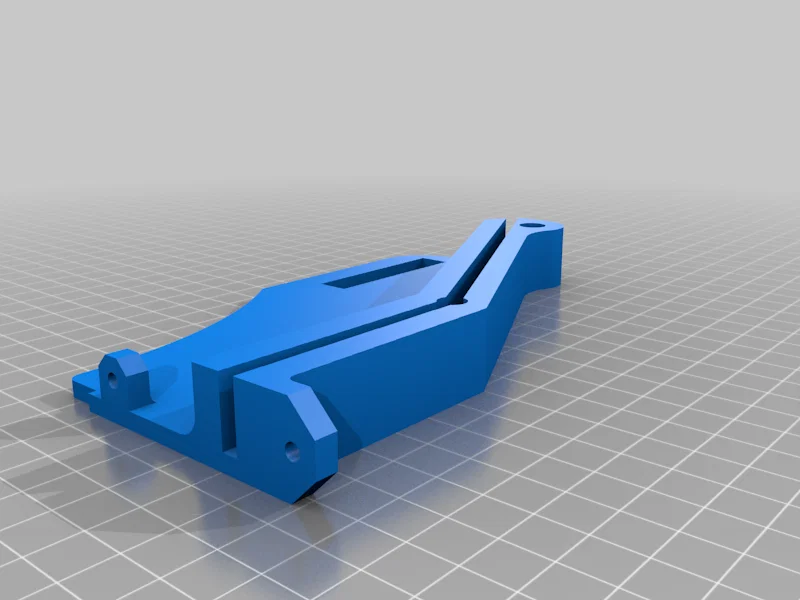

1x enclosureextruderside.stl

Chúc các bác thành công!

Thiết lập in ấn

Thương hiệu máy in:

Creality

Máy in:

CR-10S

Rafts:

Không quan trọng

Supports:

Không quan trọng

Độ phân giải (Resolution):

0.5mm

Infill:

30%

Vật liệu (Filament): PETG, ABS hoặc ASA

Ghi chú:

Tôi dùng đầu phun (nozzle) 1mm để in cho nhanh.
