Apache MKII Chassis - Khung thân tùy chỉnh cho Savage MKII

CẬP NHẬT - Phiên bản mới nhất đã có trên MakerWorld.

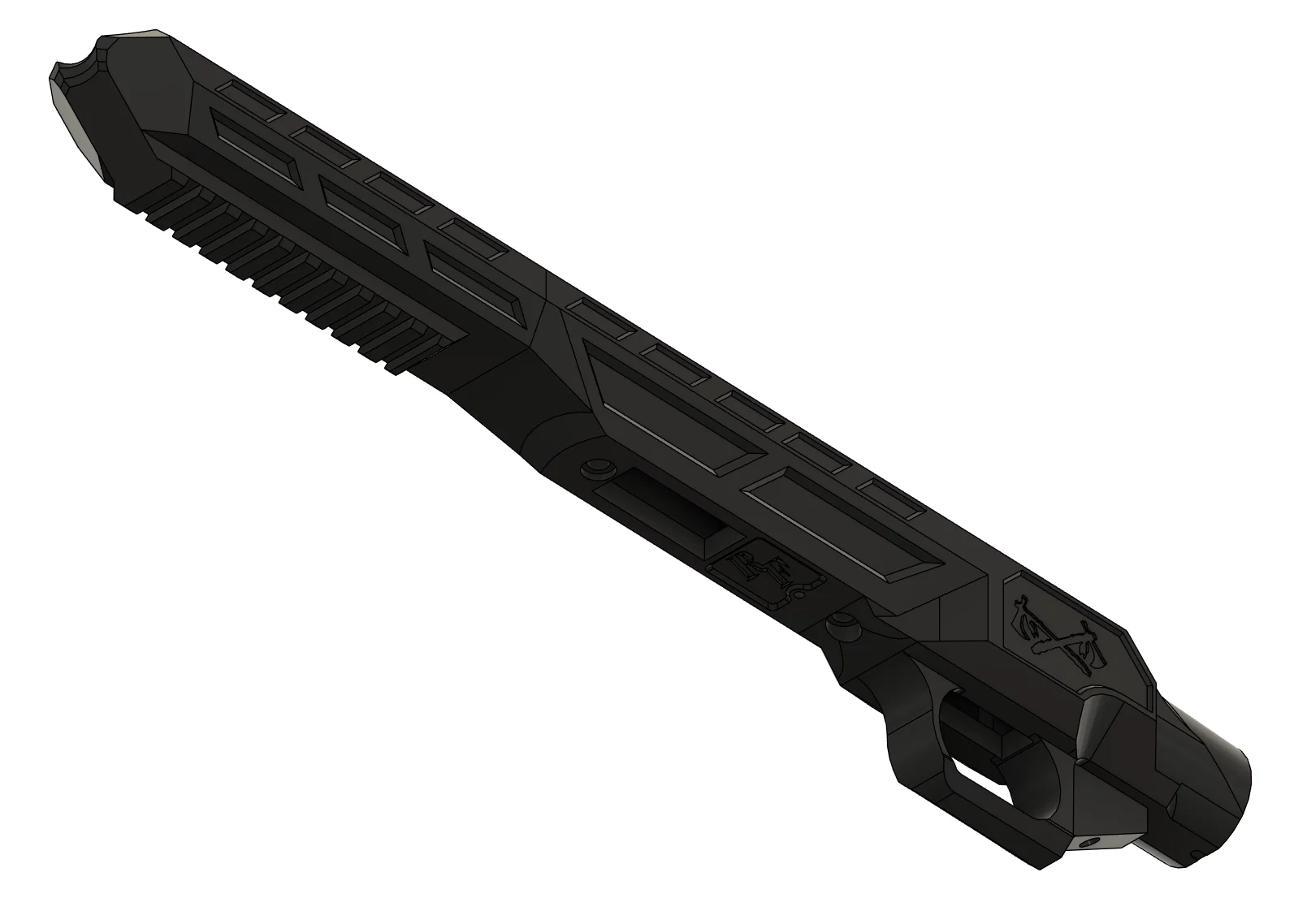

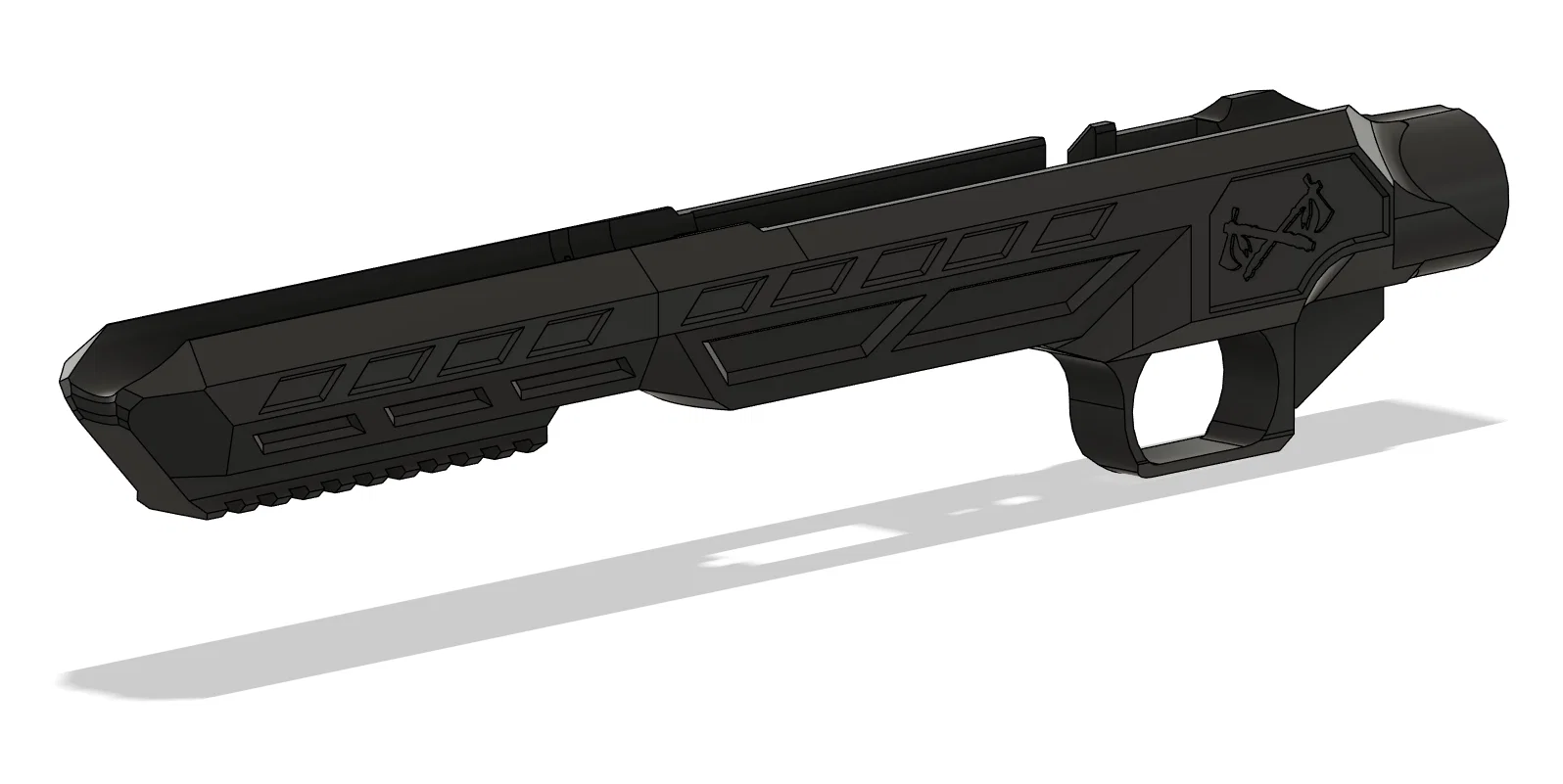

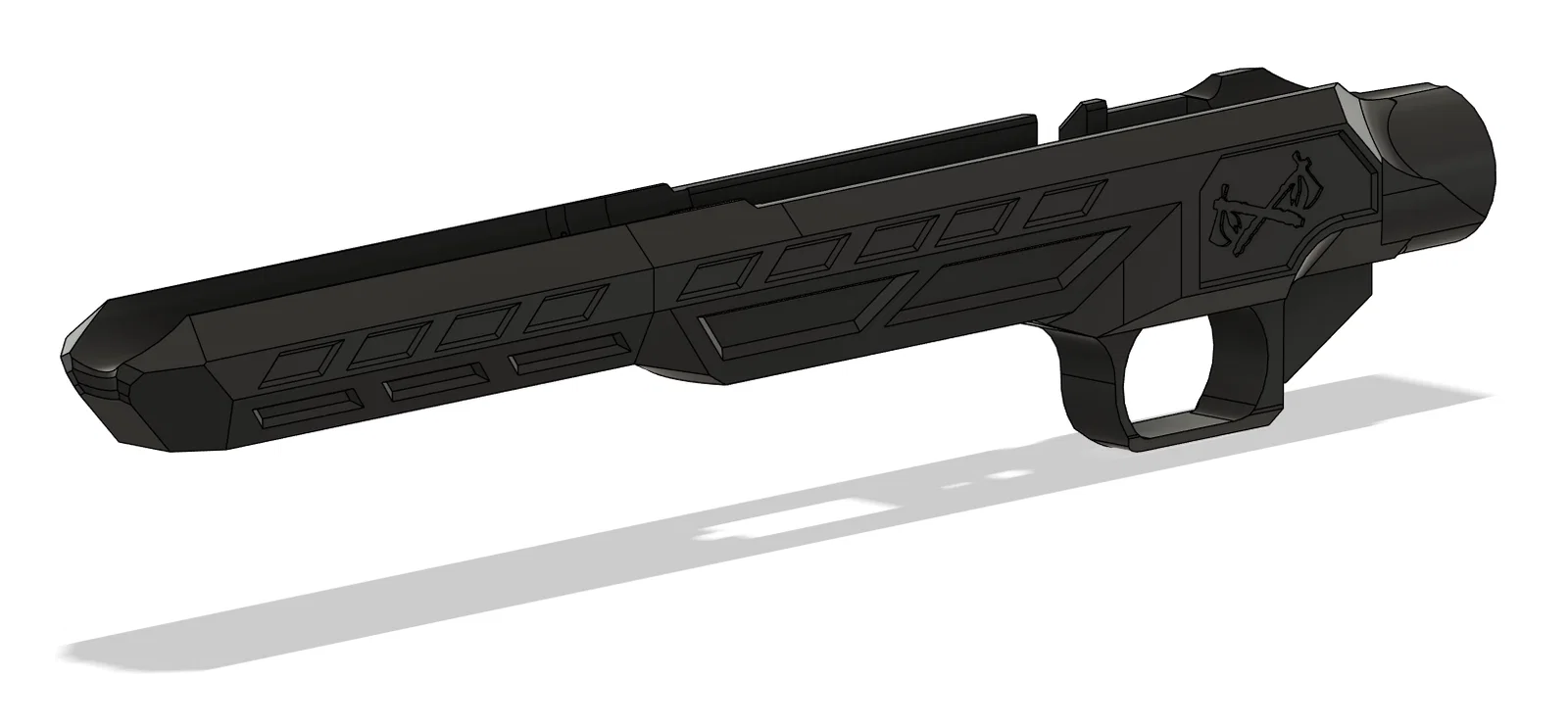

Đây là bản remix từ mẫu khung thân (chassis) MCS và Apache của Bigbore729. Mẫu Apache gốc cần một vài cải tiến nhưng các tệp CAD gốc đã bị mất. Tôi đã thiết kế ngược lại từ khung MCS để hoàn thiện bản này. Các thay đổi chính:

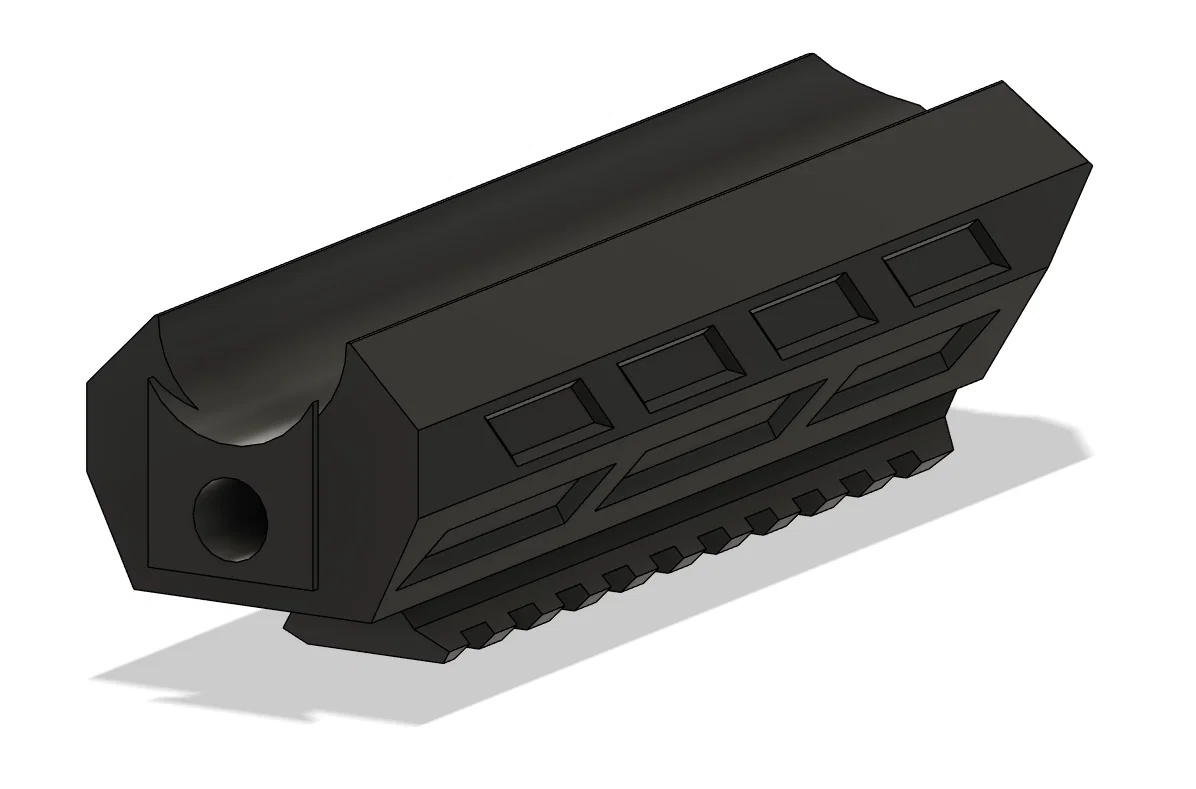

1. Loại bỏ thanh ray picatinny phía trên của MCS
2. Loại bỏ bộ chuyển đổi ốp tay AR của MCS

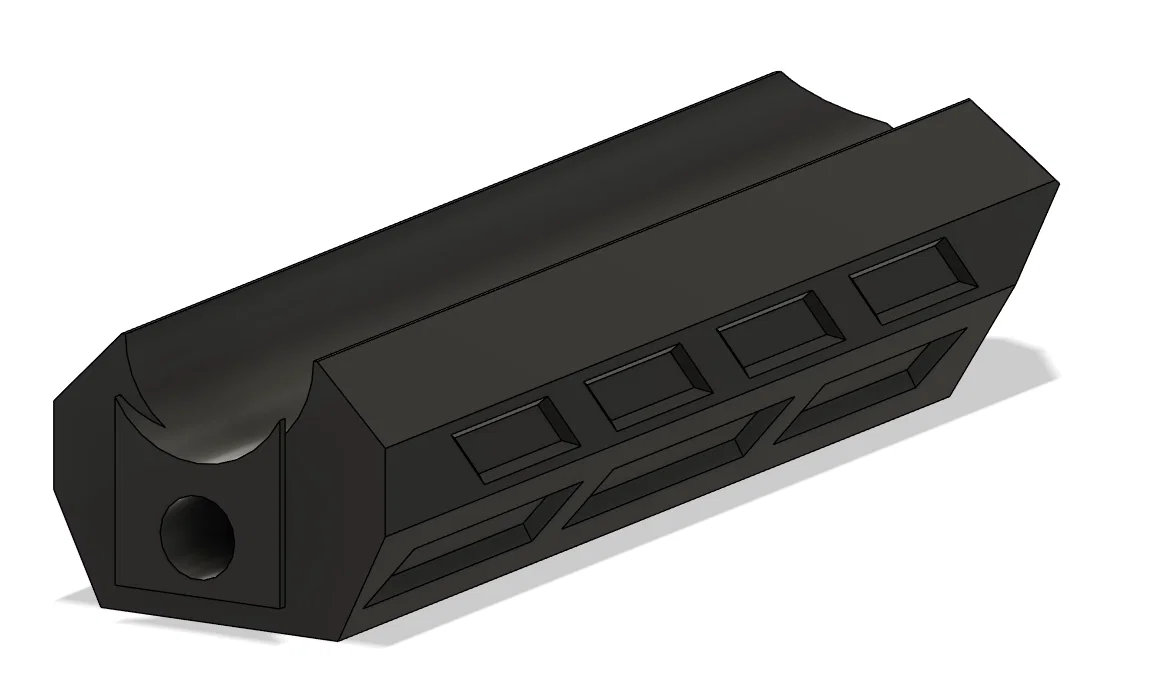

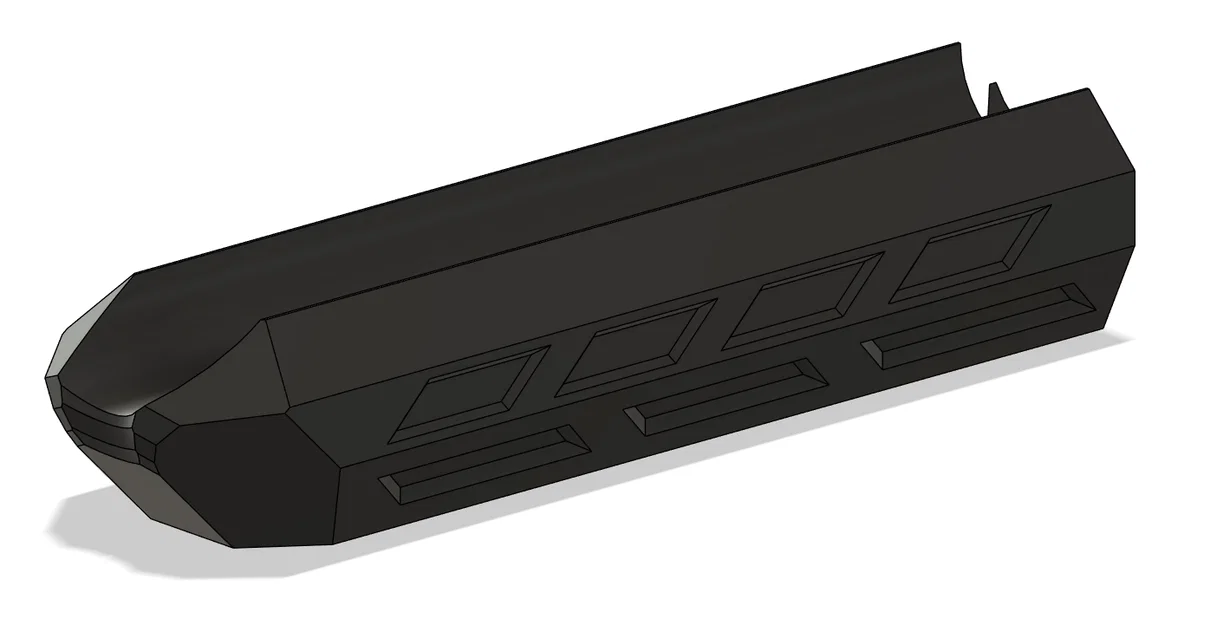

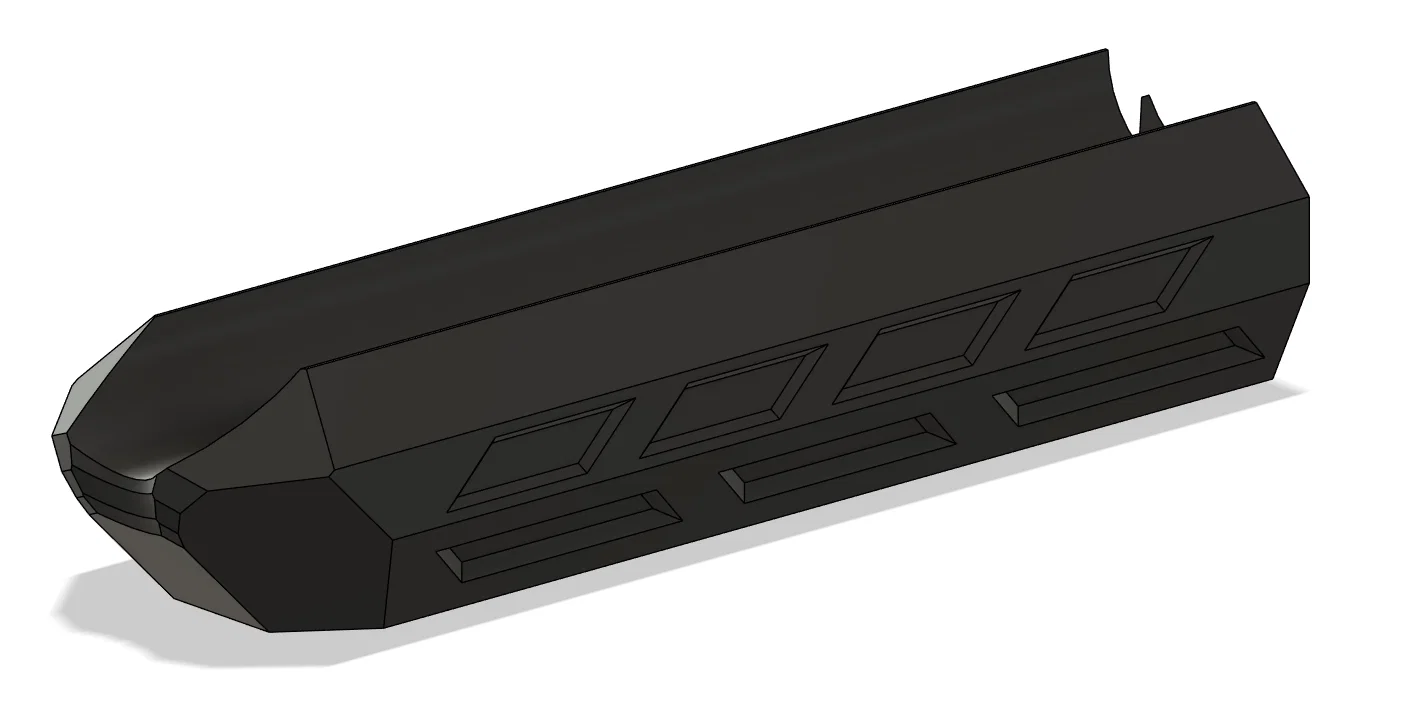

3. Khôi phục hình dạng Apache để sử dụng được với các loại ốp tay (forend) kiểu Apache

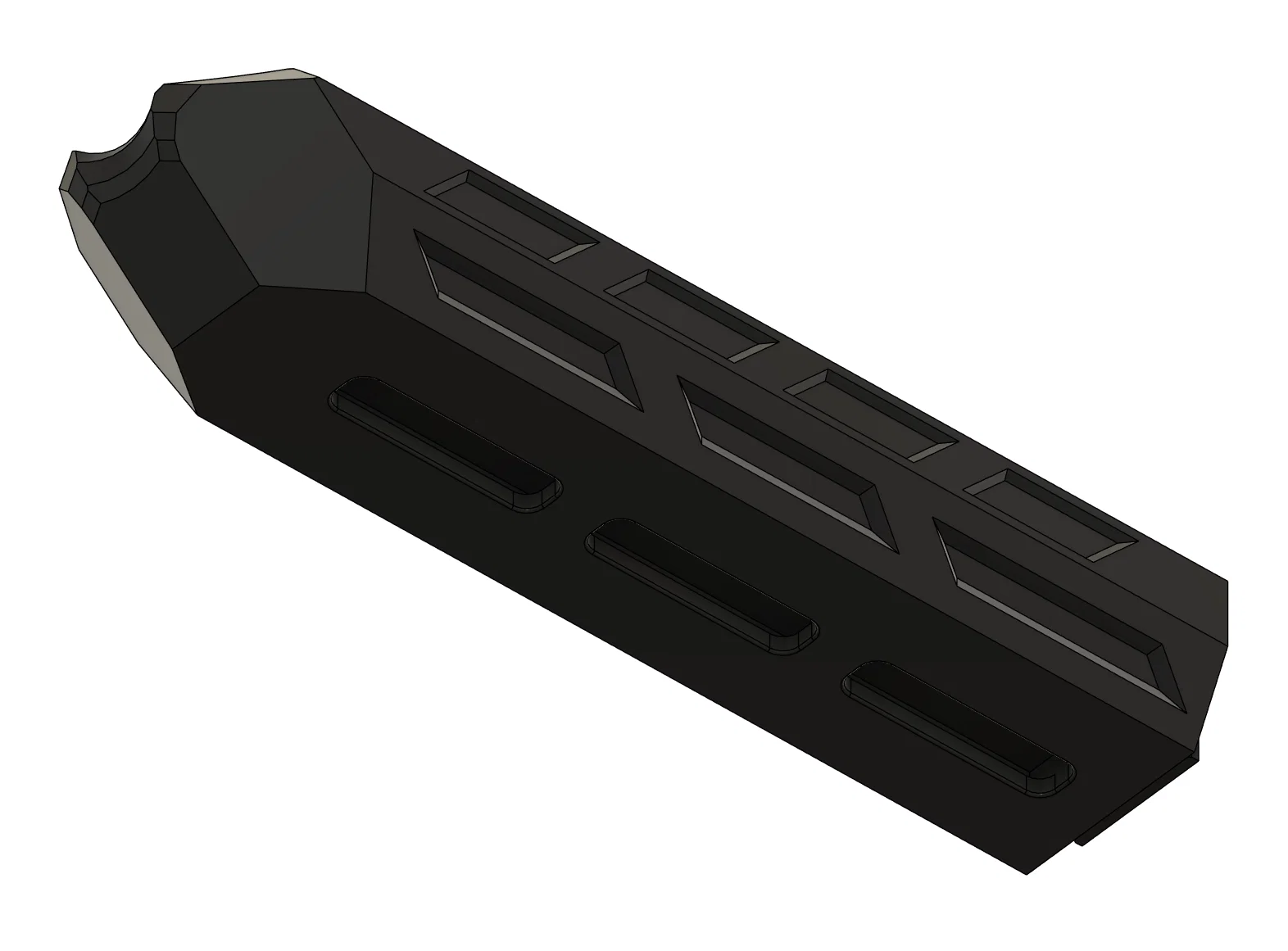

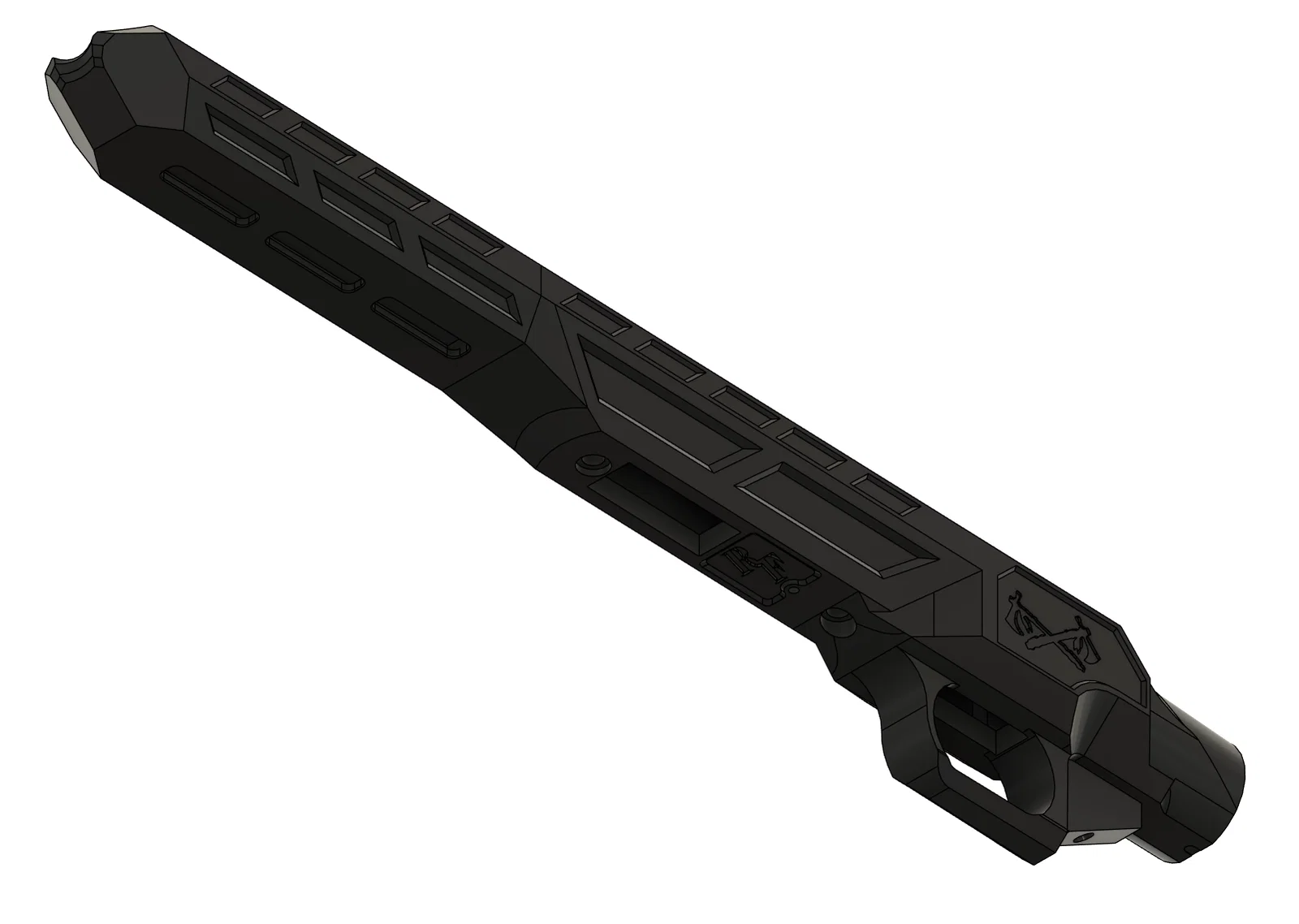

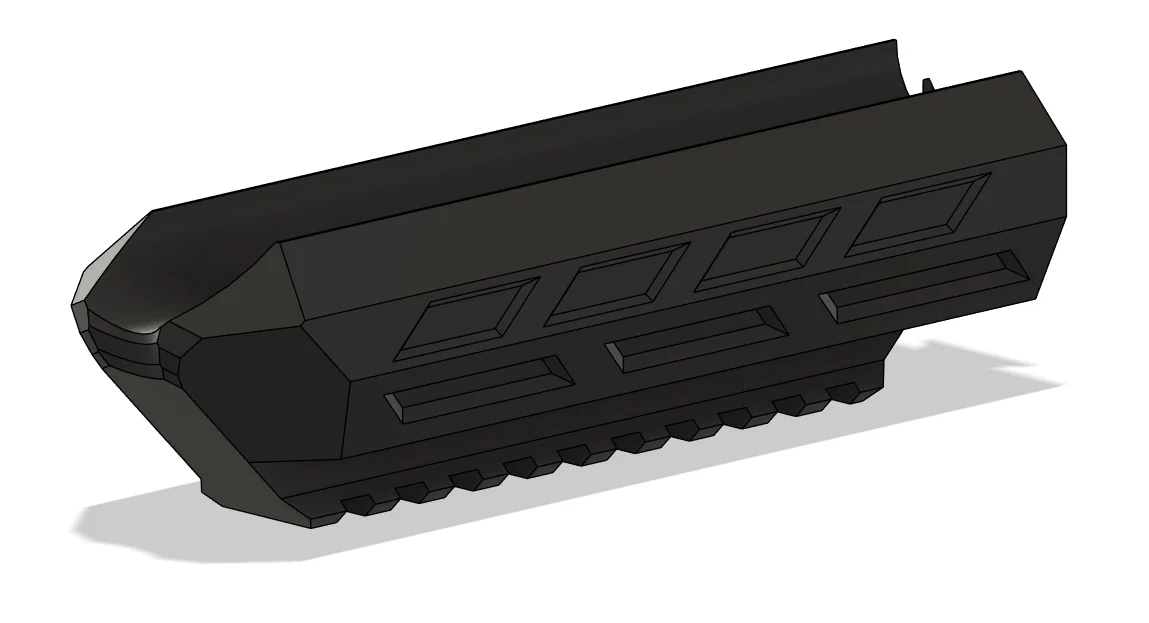

4. Thêm chuẩn MLOK vào phần ốp tay không ray

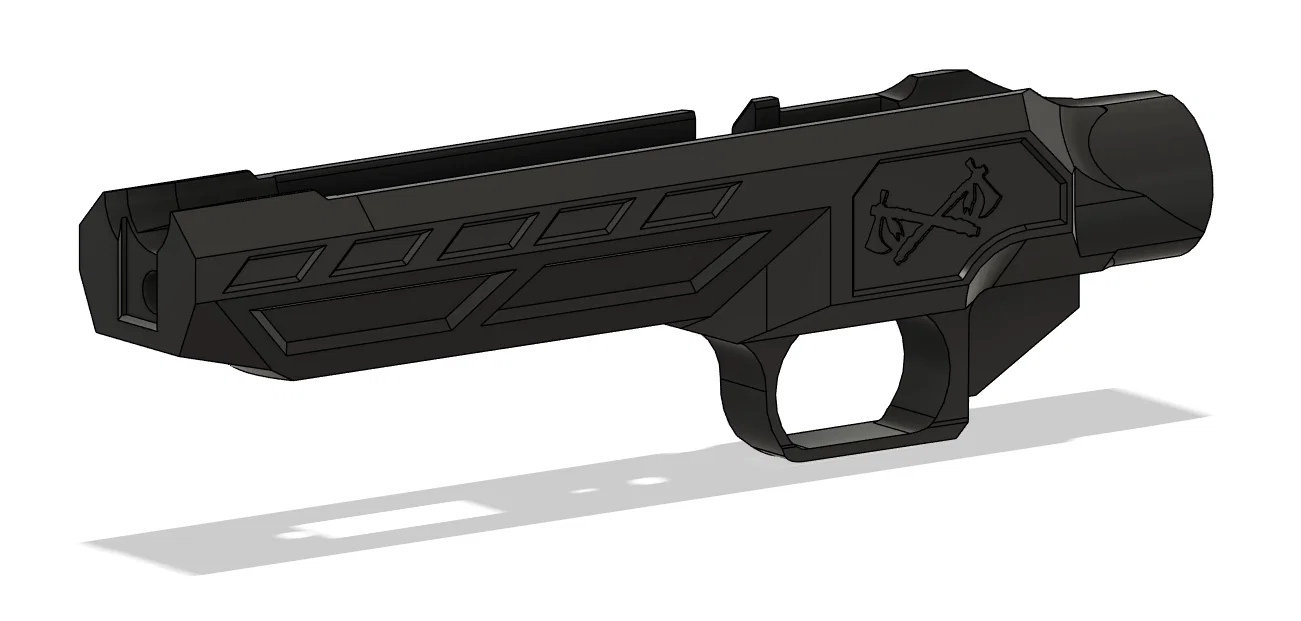

5. Khôi phục họa tiết Apache thay thế cho logo MCS

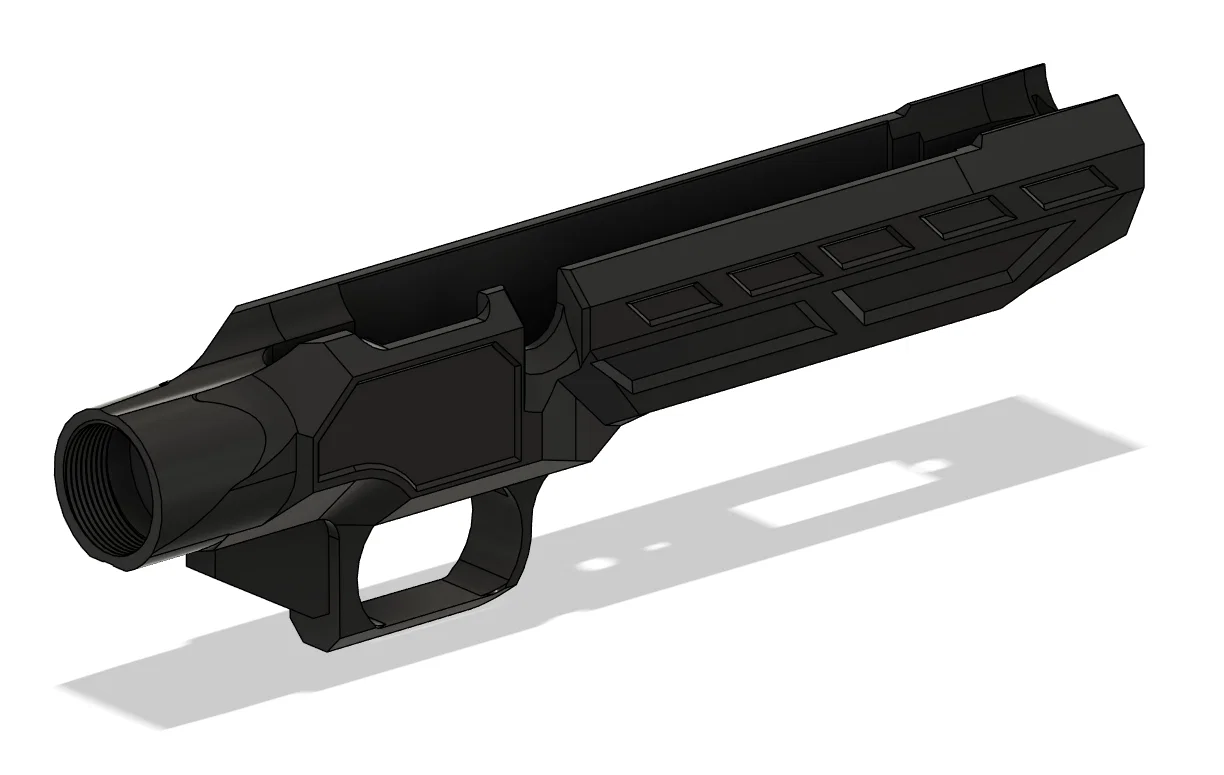

6. Điều chỉnh hình học quanh đáy thân và giếng đạn để sử dụng tốt hơn với nút nhả băng đạn nâng cao (EMR) của ATRS
7. Chỉnh sửa hình học để tăng tính thẩm mỹ và làm sạch các lỗi
8. QUAN TRỌNG - Lỗ bắt ốc 3/8 đã được di chuyển lên 1mm trên trục Z để lắp vừa MLOK. (Điều này khiến nó không tương thích với các loại ốp tay Apache cũ)

Dưới đây là thông tin gốc từ Bigbore729 về khung thân Apache:

Hướng dẫn

Tuyên bố miễn trừ trách nhiệm

Việc bạn cài đặt thông số in chuẩn xác trước khi in là vô cùng quan trọng. Vui lòng tuân thủ luật pháp địa phương và tiểu bang về báng súng và báng gấp vì điều này có thể bất hợp pháp tại khu vực của bạn. Hãy đảm bảo súng đã được kiểm tra an toàn và không còn đạn trước khi lắp đặt!!

Danh sách vật liệu

Các vật liệu cần thiết:

• Một bu lông 3/8"x5" (tùy chọn)
• Hai bu lông 1/4-28 x 1"
• Tay nắm (pistol grip) AR15 flat top
• Bộ ống đệm (buffer tube) và báng súng AR15 tương thích
• Đai ốc Castle AR15
• Keo Weldon #3
• Action Savage MKII và ốc đi kèm.

Xử lý sau in

Sau khi in xong và loại bỏ phần chống đỡ (support), hãy thử lắp các bộ phận để đảm bảo chúng khớp nhau. Nếu ren của ống đệm không được in sắc nét, hãy vặn ống đệm vào rồi tháo ra từng 1/4 vòng để làm sạch ren. Phần tay nắm và đế gắn ống đệm không có ren sẵn nên ban đầu sẽ khá chặt. Khi vặn ốc tay nắm và ốc ray, hãy vặn vào rồi nới ra 1/4 đến 1/2 vòng; khi thấy ốc đã chặt, đừng cố siết thêm để tránh làm nứt khung. Sau khi kiểm tra xong, hãy lắp ốp tay và đế gắn ống đệm vào thân khung. Đế gắn ống đệm sẽ được cố định bằng bu lông 1/4-28 x 1". Giờ bạn có thể bôi keo Weldon #3 vào các khớp nối. Weldon sẽ làm tan chảy nhựa và gắn chúng lại với nhau, một khi đã khô thì không thể tháo rời, vì vậy hãy đảm bảo các bộ phận được căn chỉnh chính xác! Keo sẽ đông cứng trong vài phút nhưng cần 24-48 giờ để đạt độ cứng tối đa. Tùy chọn, bạn có thể chèn bu lông 3/8"x5" vào khung và ốp tay rồi dán keo epoxy để tăng độ cứng cáp. Sau khi lắp ráp hoàn thiện, bạn có thể chà nhám, bả các khe hở và sơn lại.

Lắp đặt các bộ phận vào khung

Đặt ốc vào lỗ trên tay nắm. Trượt tay nắm vào vị trí và siết ốc cho đến khi tay nắm cố định vào khung, lưu ý không siết quá chặt.

Vặn ống đệm vào khung. Khi không thể vặn thêm, hãy nới ngược lại một chút để căn chỉnh rãnh khóa trên ren với dấu trên khung. Vặn đai ốc castle xuống và siết chặt vào khung để đảm bảo ống đệm không bị lỏng. Giờ bạn có thể lắp báng súng tùy chọn.

Lắp đặt bộ Action

Đảm bảo súng đã an toàn, kiểm tra nòng và hướng về phía an toàn, sau đó tháo hai ốc action từ phía dưới stock gốc. Các ốc này có thể rất chặt. Nếu khó tháo, hãy dùng đột để đẩy ốc ra. Phần kim loại bao quanh lỗ băng đạn không cần dùng tới, bạn có thể cất giữ cùng với stock cũ. Đặt action vào khung mới và vặn lại ốc action. Siết theo thông số kỹ thuật của nhà sản xuất là 15 inch-pound.

Kiểm tra an toàn

Cầm phần trên của action và lắc qua lại để đảm bảo không bị lỏng. Nếu action di chuyển, hãy kiểm tra lại độ siết của ốc.

Nâng cần nạp đạn (bolt) và kiểm tra xem có vật gì cản trở không.

Đóng/mở khóa an toàn để đảm bảo hoạt động trơn tru.

Khi súng rỗng, hướng về phía an toàn và bật khóa an toàn, đảm bảo không thể bóp cò. Nếu khóa hoạt động tốt, hãy tắt khóa và thử bóp cò (dry fire).

Sau khi đã bóp cò, hãy thao tác cần nạp đạn để đảm bảo cò và kim hỏa thiết lập lại.

Sau khi mọi thứ đã an toàn, súng đã sẵn sàng để sử dụng.
