Bánh xe dẫn động cho máy chiếu Super-8

Trong khi dọn dẹp gác mái, tôi tình cờ phát hiện một hộp phim Super-8 cũ - chờ đã, cái máy phát phải ở đây nữa. Tìm thấy nó rồi!

Thật không may, sự mong đợi những video gia đình đầy hoài niệm chỉ kéo dài trong chốc lát, cái máy phát đã hỏng. Trong quá trình phát lại, cuộn phim dường như không chạy cùng với phim, vì vậy băng phim cứ bị kẹt. Những bộ phim và cái máy phát có lẽ có niên đại từ cuối những năm 1970/đầu những năm 1980. Vì vậy, hãy rút phích cắm và kiểm tra, wow - quá nhiều cơ khí, không biết điều gì cần xảy ra trong thiết bị để nó hoạt động. Nhìn kỹ hơn thì nhận ra, một loại bánh răng bị hỏng, bị gãy. Với một chút nỗ lực, tôi đã tháo rời phần đó. Nó dường như được lắp ráp từ một loại kim loại và nhựa. Tôi đoán nhiệm vụ của nó là đồng bộ hóa tốc độ quay của cuộn phim.

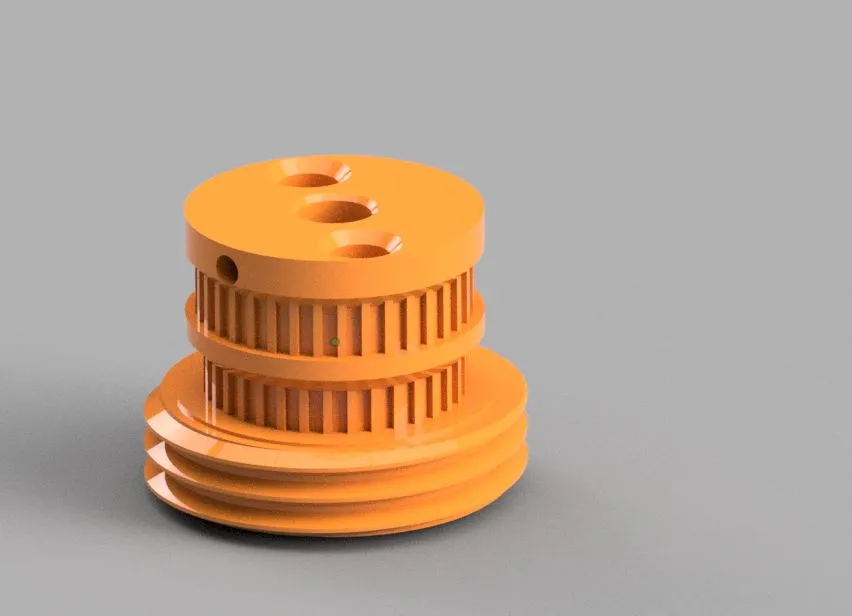

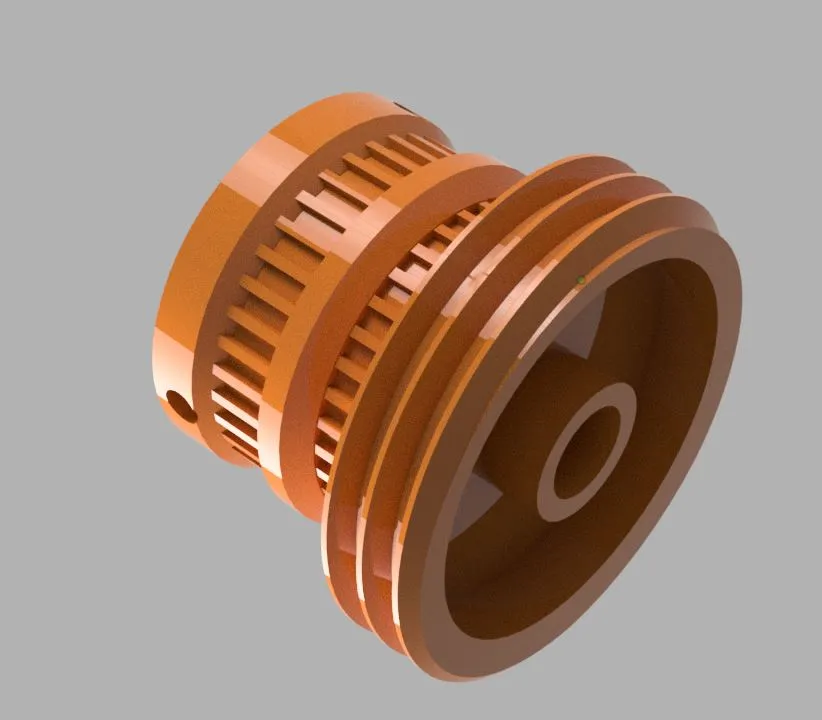

Liệu nó có thể được thiết kế lại và in ra không? Có, tôi nghĩ vậy, và đã thử. Nguyên mẫu đầu tiên quá yếu, vì vậy cần nhiều chất đệm hơn và tường dày hơn. Vola - cái máy lại chạy - niềm vui lớn trong toàn gia đình.

Sau đó, tôi đã dành những ngày tiếp theo để số hóa các bộ phim (đơn giản là quay bằng điện thoại từ màn hình). Gác mái phải kiên nhẫn và sẽ được dọn dẹp sau!

Một số thông số kỹ thuật và hướng dẫn in:

Máy chiếu được sản xuất bởi Revue, mẫu lux sound 50 b Phần này được in bằng PLA. Không có hại gì khi in phần này với độ đổ đầy 100%. Để có một đường chỉ sạch, hãy in với lớp nhỏ, 0.2 mm hoặc ít hơn.

Ban đầu, phần này được làm từ kim loại và nhựa - tôi đã làm hoàn toàn bằng nhựa. Phần này có thể được in như vậy, không cần hỗ trợ. Để lắp đặt, tôi đã sử dụng các vít đã có sẵn từ phần gốc.
