Vỏ bảo vệ (Case) cho OpenShock Wemos Lolin S3 và Open-Smart

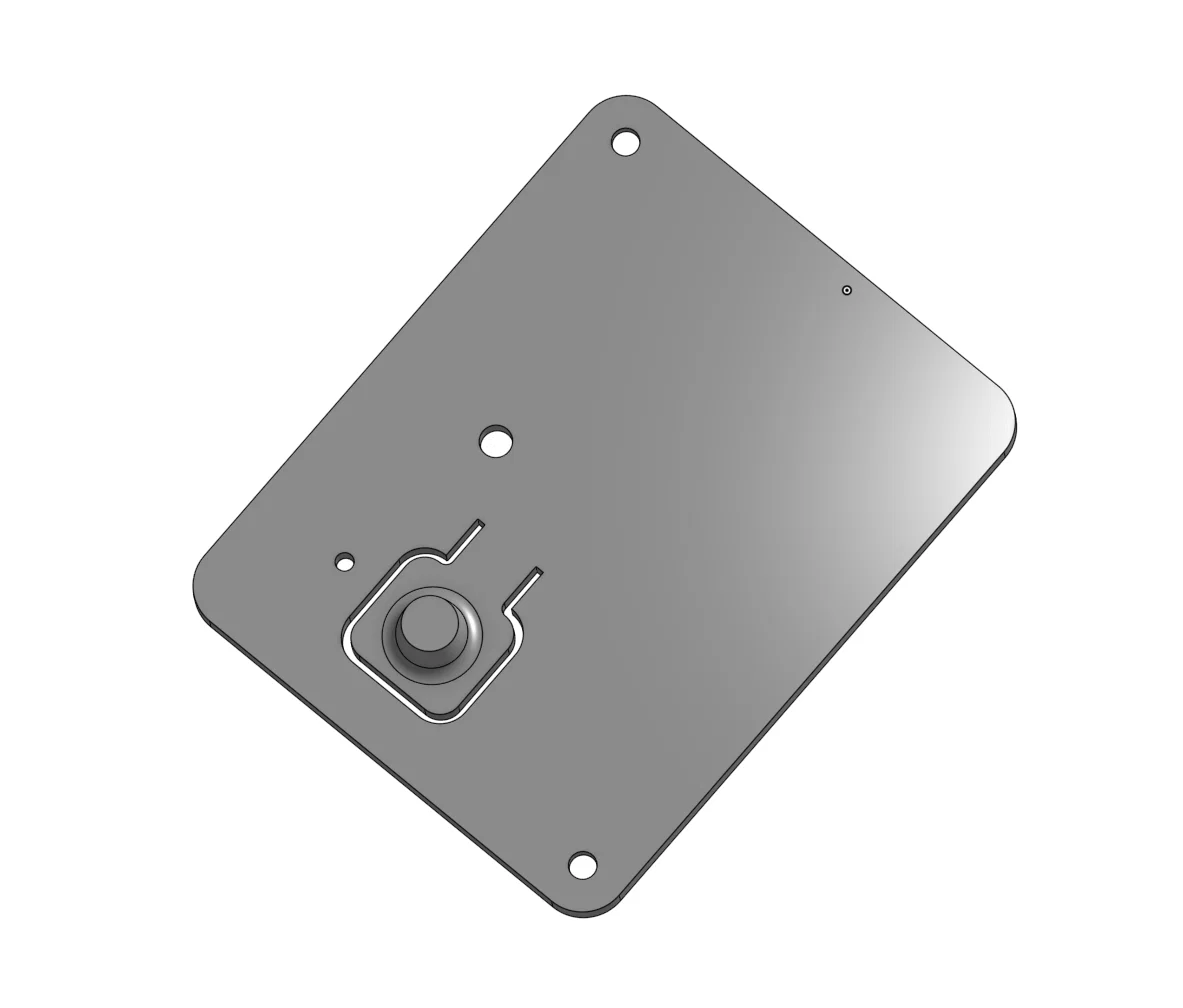

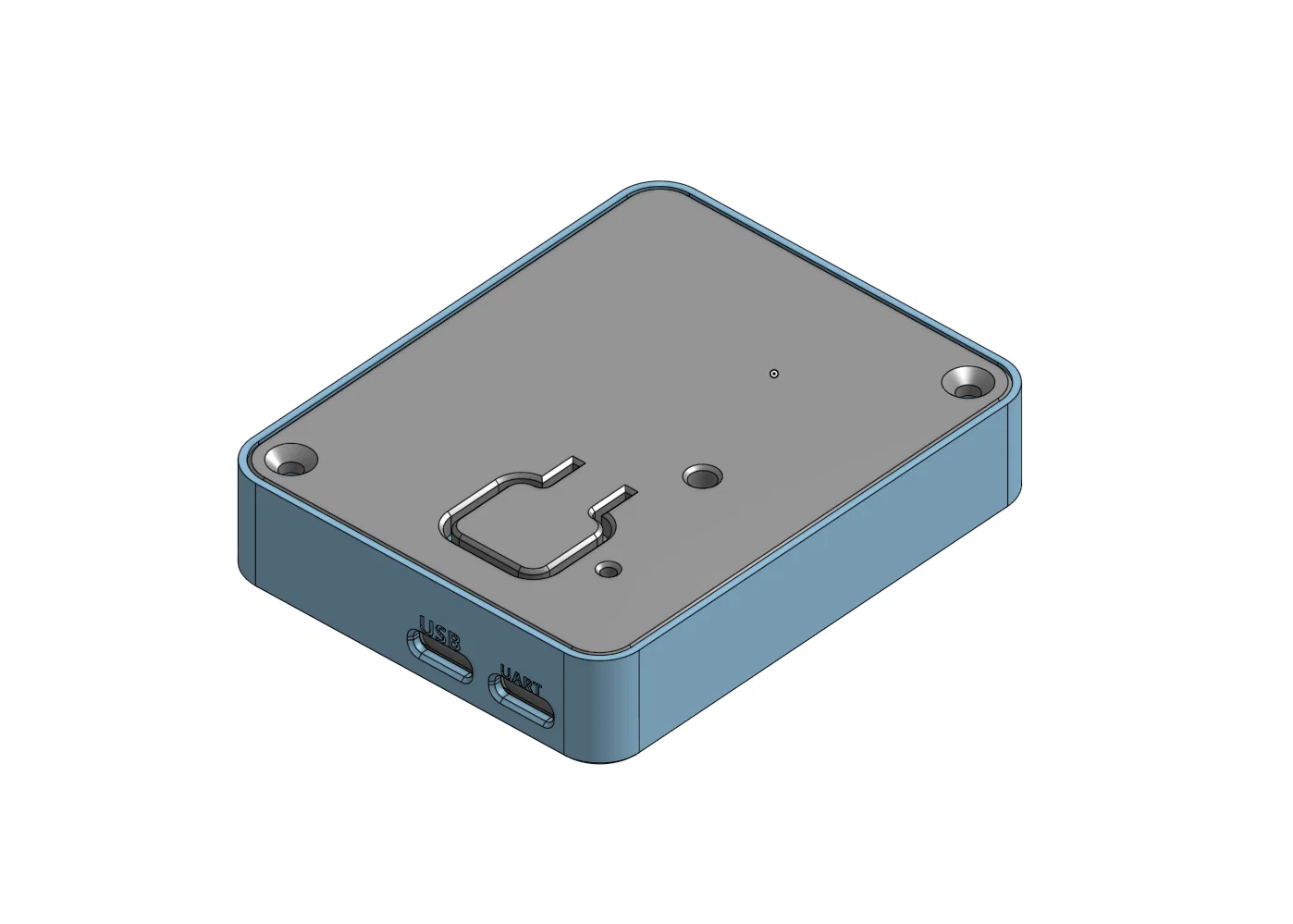

Đây là mẫu case mình thiết kế cho board Lolin S3 và module phát 433MHz của Open-Smart, đặc biệt dành cho nền tảng OpenShock, một hệ thống điều khiển vòng cổ chống sốc. Case có thiết kế nút nhấn linh hoạt (flexure button) để reset board, lỗ để bấm nút Boot/IO0 mà không cần tháo nắp, lỗ cho đèn LED, đồng thời vẫn chừa không gian để truy cập các cổng UART và OTG.

HÌNH ẢNH CÓ THỂ CHƯA CẬP NHẬT THEO MẪU MỚI NHẤT

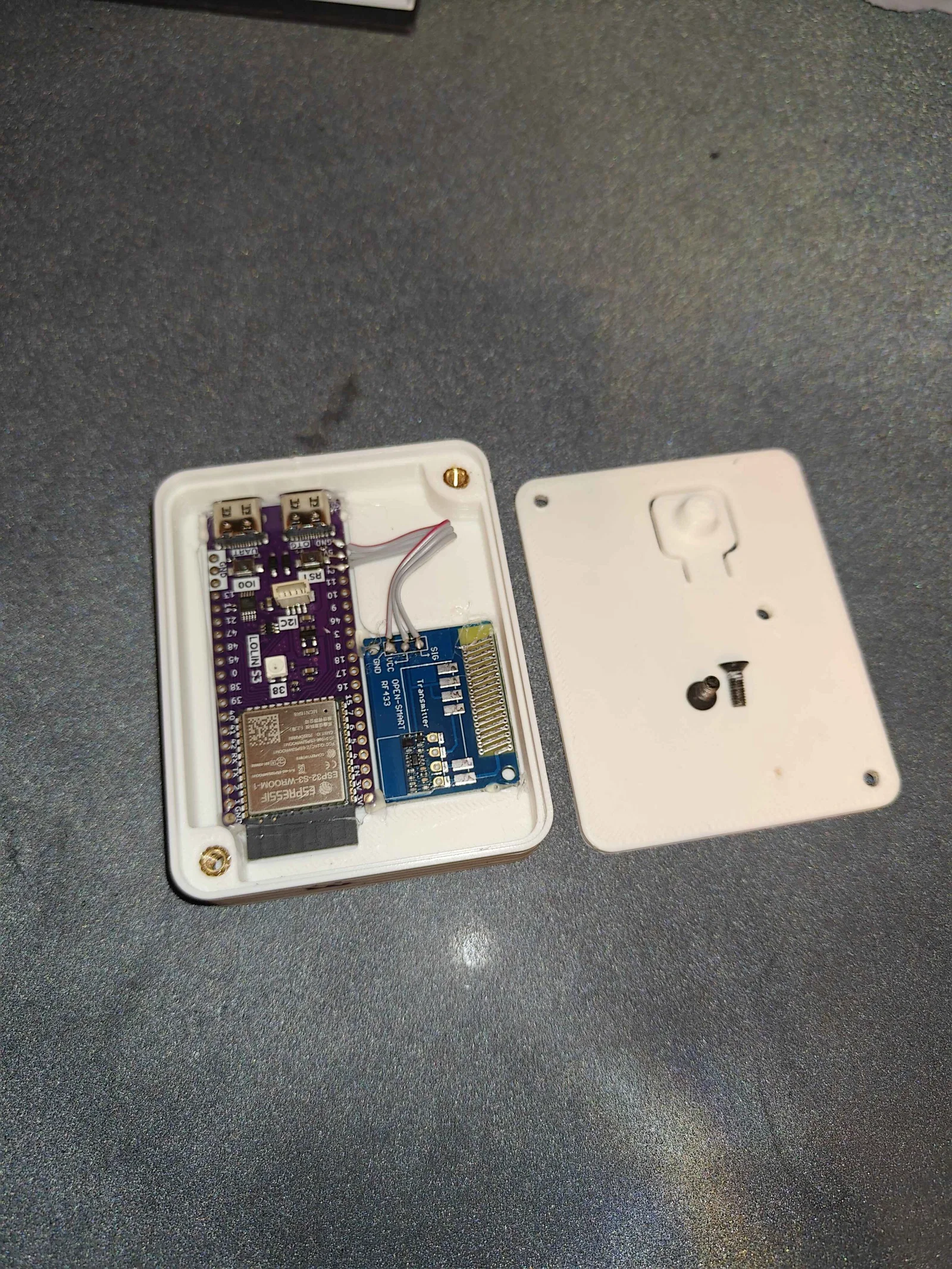

Các bo mạch được cố định bằng keo nến (hot glue).

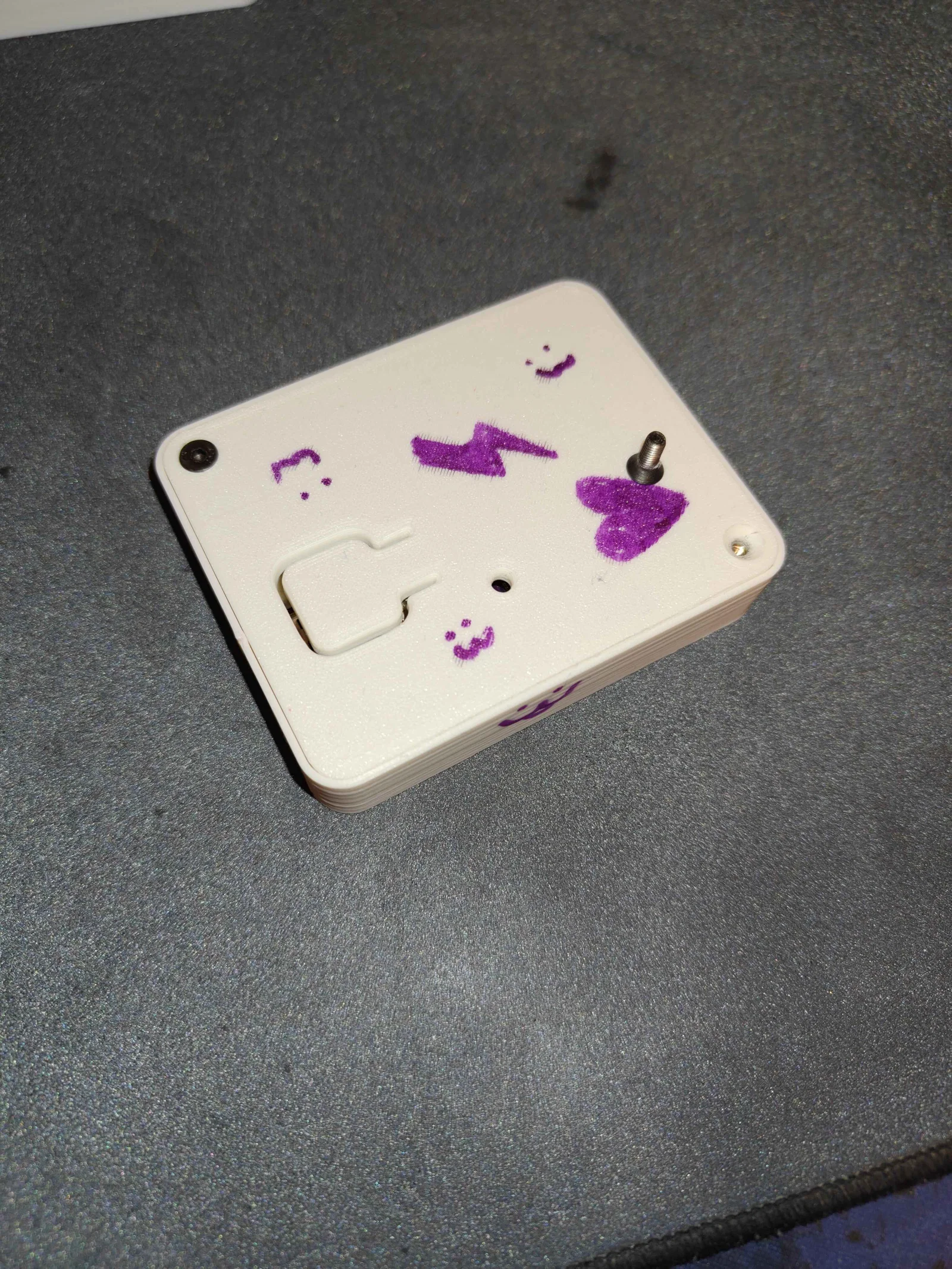

Thiết kế sử dụng 2 miếng ren đồng M365 (heat-set inserts) để bắt nắp bằng ốc vít đầu bằng M3, mình đang dùng loại M3*8mm, nhưng nếu in chuẩn thì khớp nối dạng ma sát cũng giữ rất chắc rồi. Mình in bằng nhựa PLA+ màu trắng.

Nếu bạn muốn sử dụng thiết kế này cho mục đích thương mại, cứ liên hệ với mình nhé :3

Cập nhật ngày 15 tháng 1 năm 2026

• Thêm lỗ trên nắp hộp để nhấn nút Boot/IO0 mà không cần tháo nắp. Bạn có thể dùng que nhỏ để nhấn.

Cập nhật ngày 1 tháng 4 năm 2025

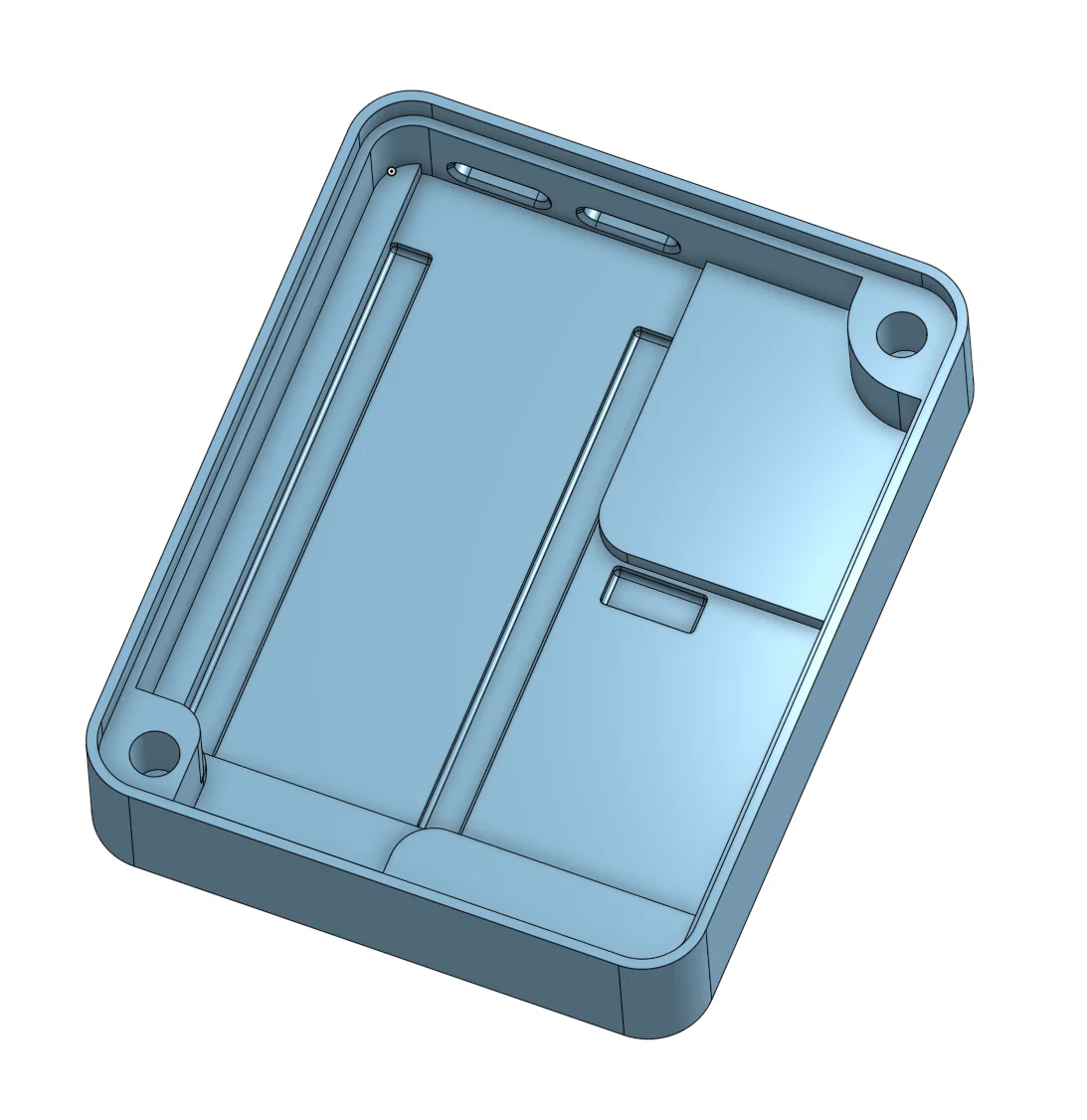

• Thêm rãnh bên dưới các chân của Lolin S3 để chứa các mối hàn, giúp bạn linh hoạt hơn nếu dùng các loại chân cắm khác hoặc lắp thêm linh kiện lạ.

• Thêm rãnh bên dưới module phát 433MHz với mục đích tương tự.
