Kinetic Extruder Visualizer Engine – Động cơ piston kinetic cho extruder

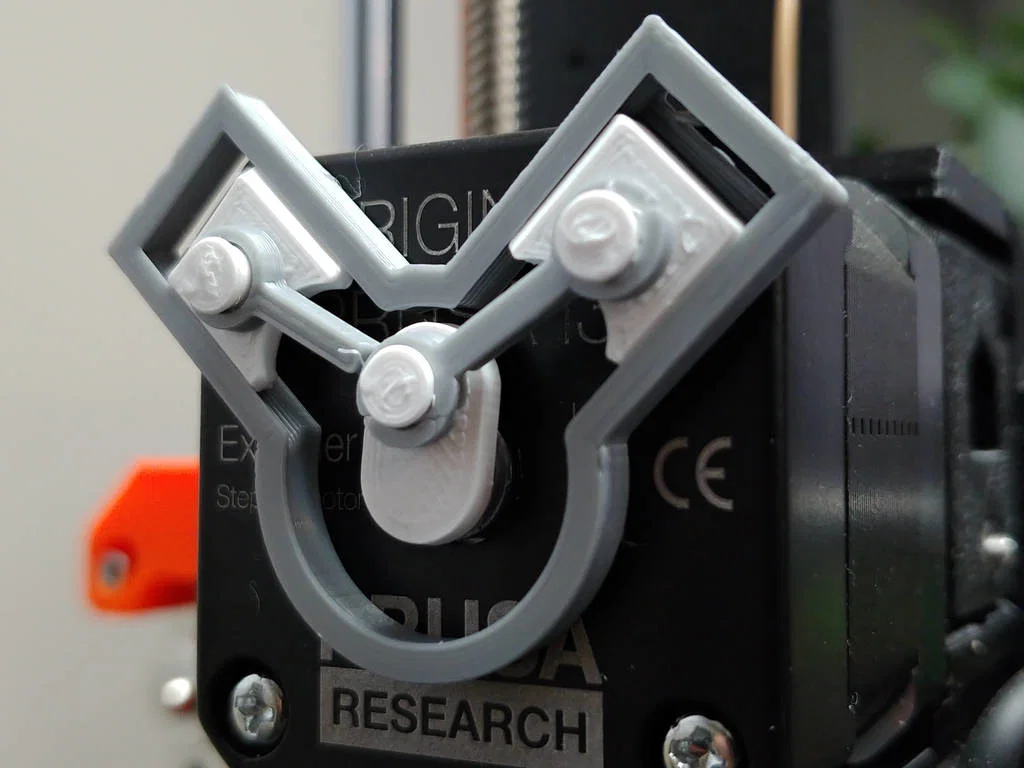

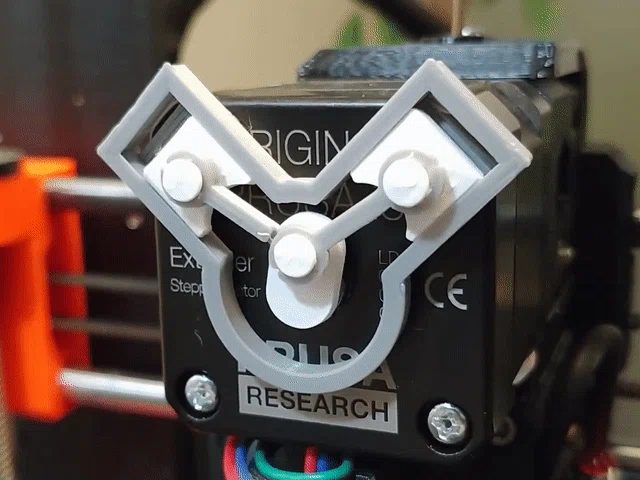

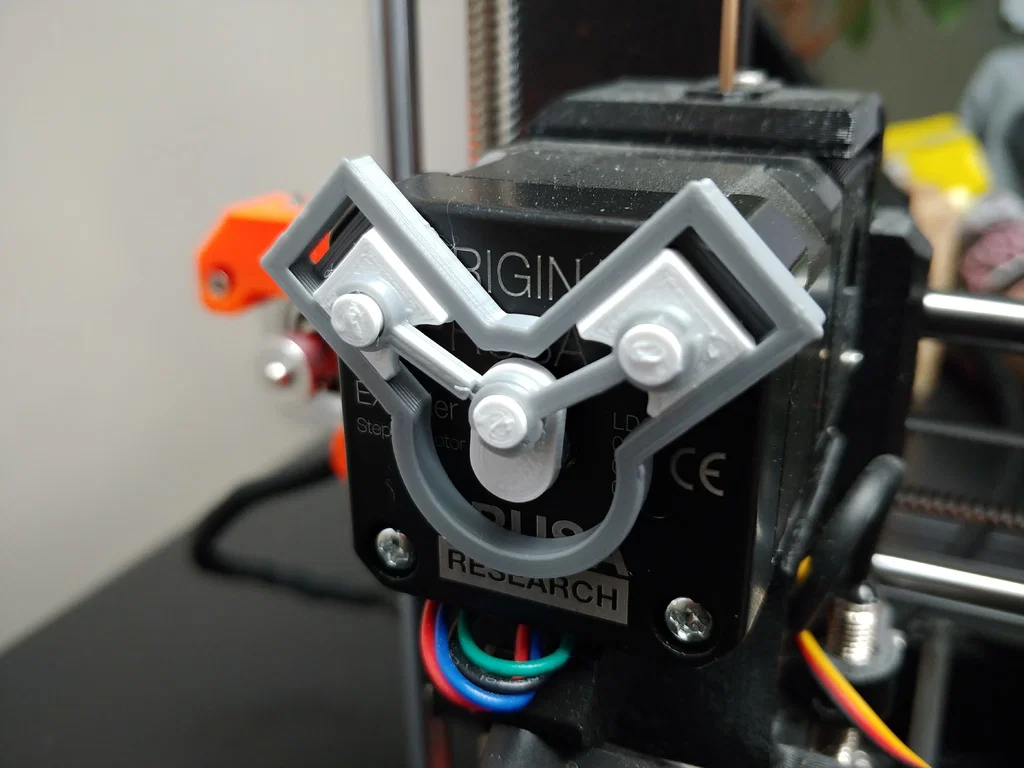

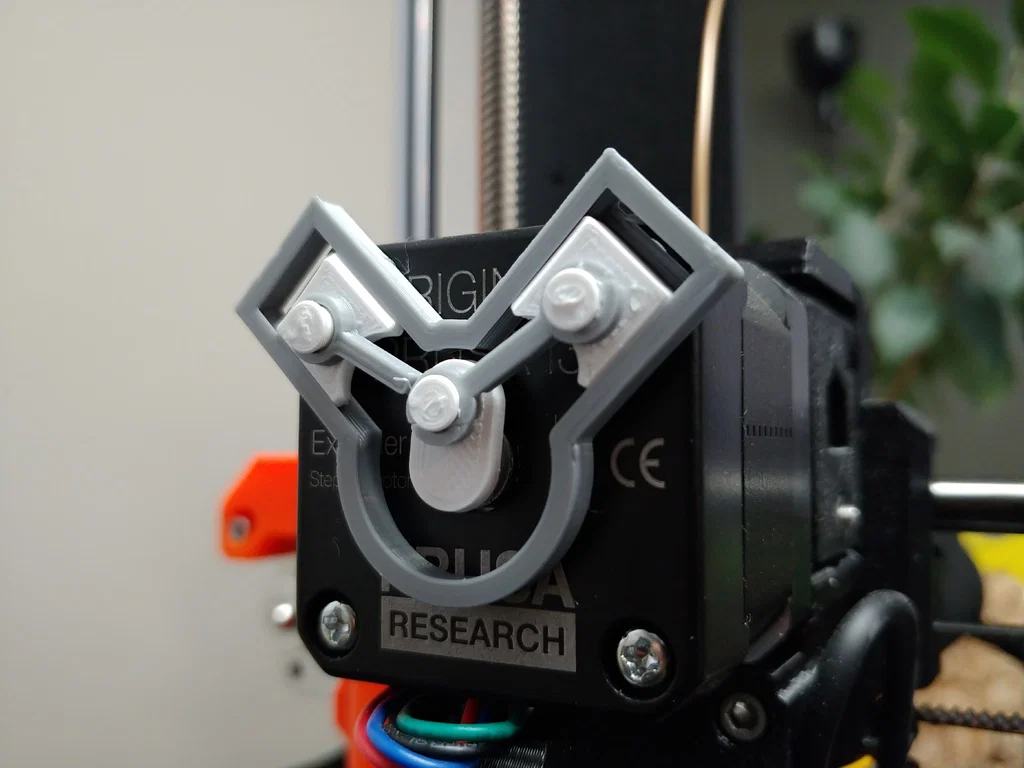

Piston visualizer dạng kinetic giúp extruder nhìn “chạy” rõ ràng hơn, lấy cảm hứng từ các extruder visualizer của những designer khác. Đây là một động cơ tịnh tiến (Reciprocating Engine) thiết kế để gắn lên motor của direct drive extruder. Cũng có thể gắn lên bất kỳ motor nào có lỗ vít ở bốn góc.

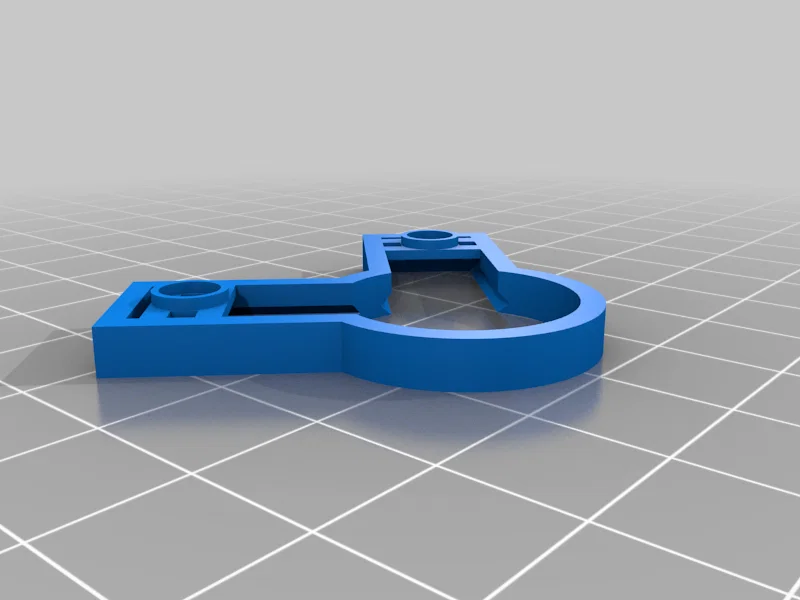

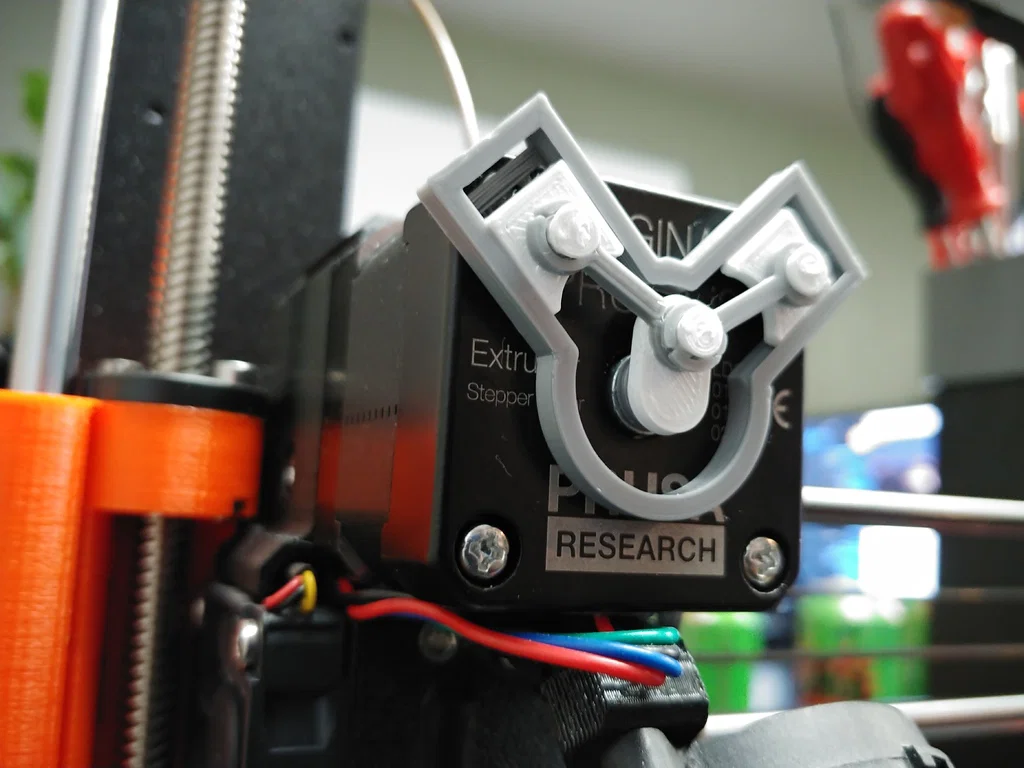

Khối engine block được giữ cố định bằng các ngàm tròn (circular tabs) ép khít (press fit) vào lỗ vít của stepper motor NEMA 17 tiêu chuẩn. Độ fit nên chặt để cả cụm tự giữ chắc chắn tại chỗ. Nếu các ngàm gắn không vừa motor của bạn, hãy chỉnh kích thước ngàm trong Thingiverse Customizer.

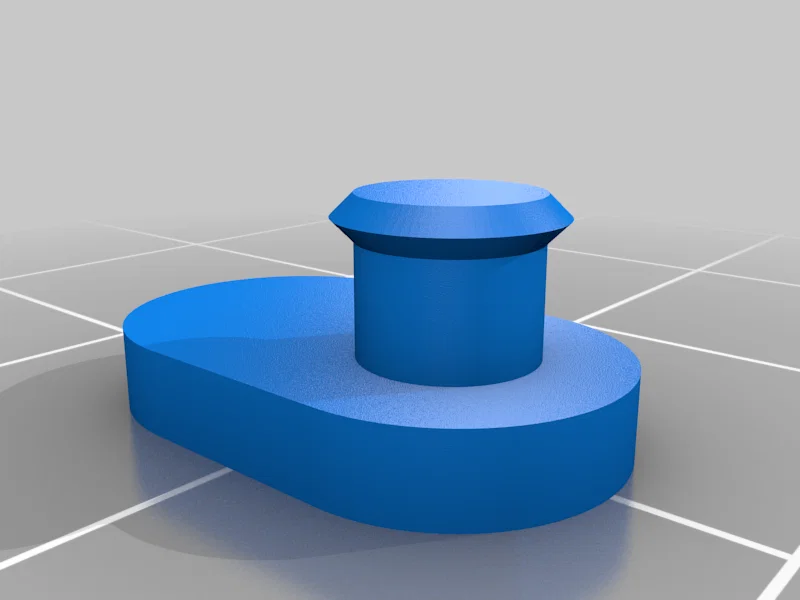

Trục khuỷu (crankshaft) cần một nam châm neodymium để giữ nó bám vào trục motor stepper, đường kính 8 mm và dày 3 mm.

Edit: November 18th 2021

Đã thêm các cấu hình xy-lanh (cylinder) pre-render sẵn, mỗi loại một bản, tất cả đều có dung sai 0.3mm. Không bao gồm cánh quạt (propeller).

Edit: June 26th 2020

Đã thêm các cấu hình xy-lanh khác nhau và một propeller có thể cấu hình. Các bản này không được cung cấp dưới dạng STL pre-render sẵn, bạn tạo trong customizer. Chọn các số lượng xy-lanh và góc khác nhau:

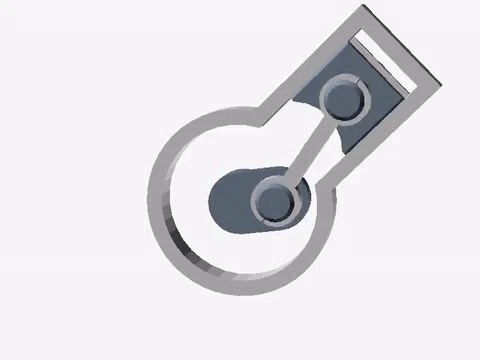

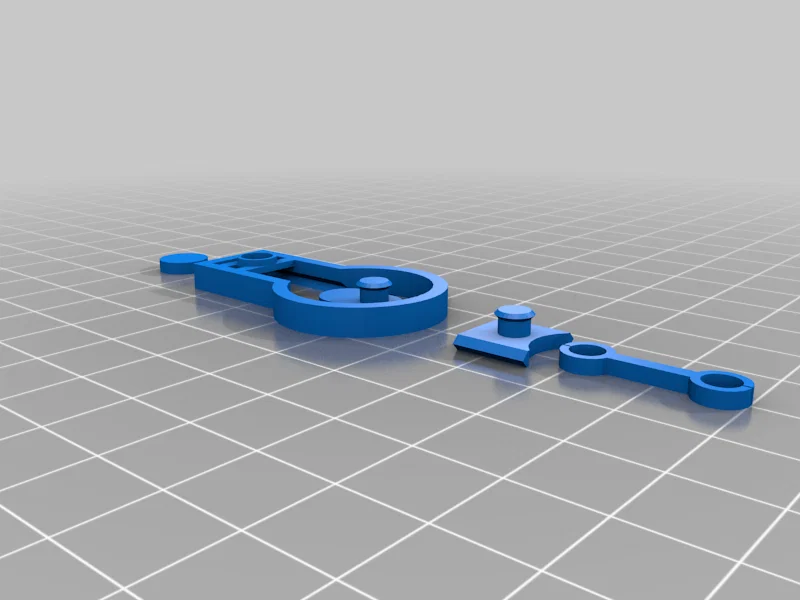

• Single Cylinder

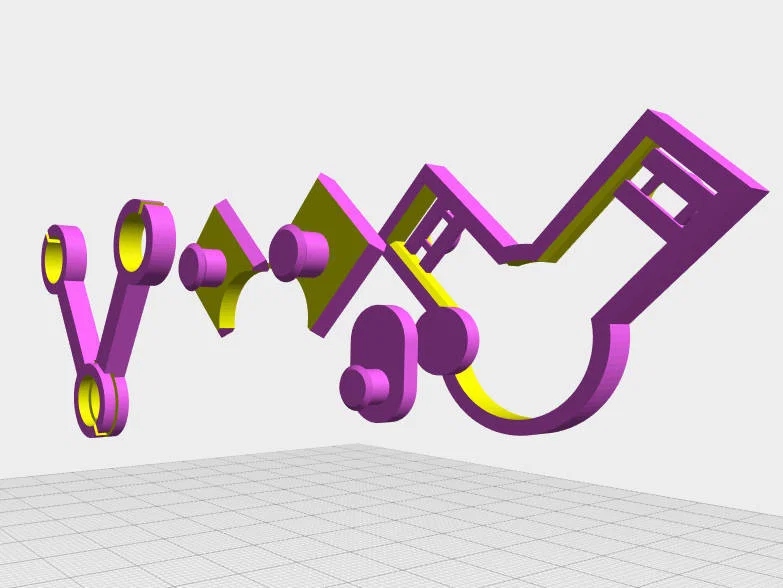

• V-Twin
• Flat Twin
• W Three

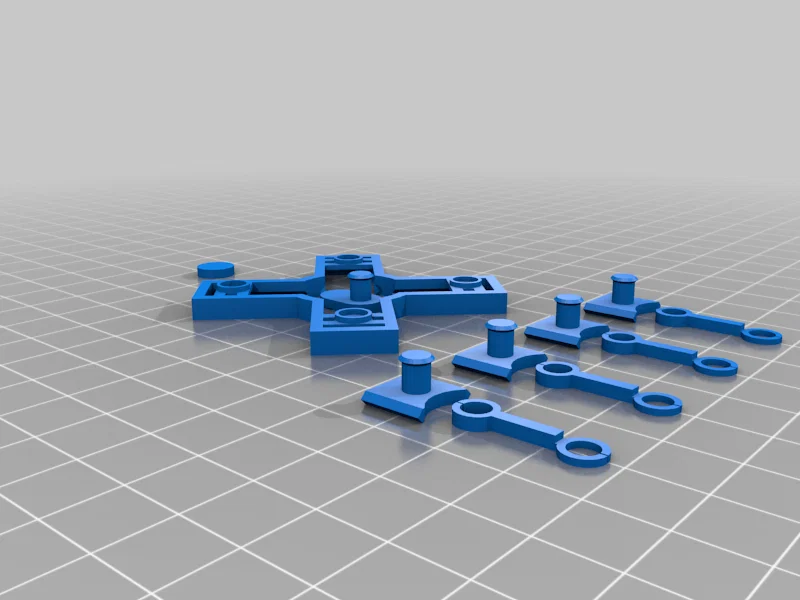

• Radial Four
• Propeller quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ
• 1-8 cánh propeller

Edit: May 8th 2020

Đã thêm khả năng dùng Thingiverse Customizer! Dễ dàng tùy chỉnh engine để vừa với motor của bạn ngay trên Thingiverse.

Edit: Feb 16th 2020

Đã thêm nhiều phiên bản với dung sai chặt hơn. Bản engine ban đầu được render với dung sai 0.5 mm. Giờ bạn có thể chọn giữa dung sai 0.5 mm, 0.4 mm, 0.3 mm, 0.2 mm và 0.1 mm. Nếu bạn chưa chắc nên chọn loại nào, cứ bắt đầu với bản dung sai 0.3 mm.

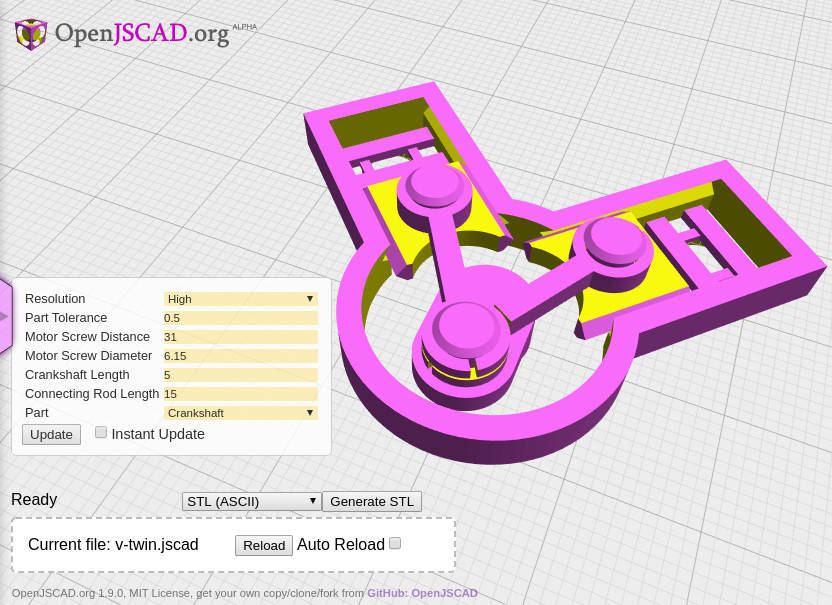

Ban đầu, model này được thiết kế bằng OpenJSCAD. File v-twin.jscad hiện đã lỗi thời và không có các tính năng mới của engine.scad. Để tùy chỉnh engine bằng OpenJSCAD, tải v-twin.jscad lên website https://openjscad.org và chỉnh các tham số. Sau đó chọn định dạng export và bấm Generate, xong thì bấm Download.

Print Settings

Rafts:

Không

Supports:

Không

Resolution:

0.3

Infill:

5%

Notes:

Dùng 3 perimeters cho connecting rods và engine block để chúng đặc (solid).

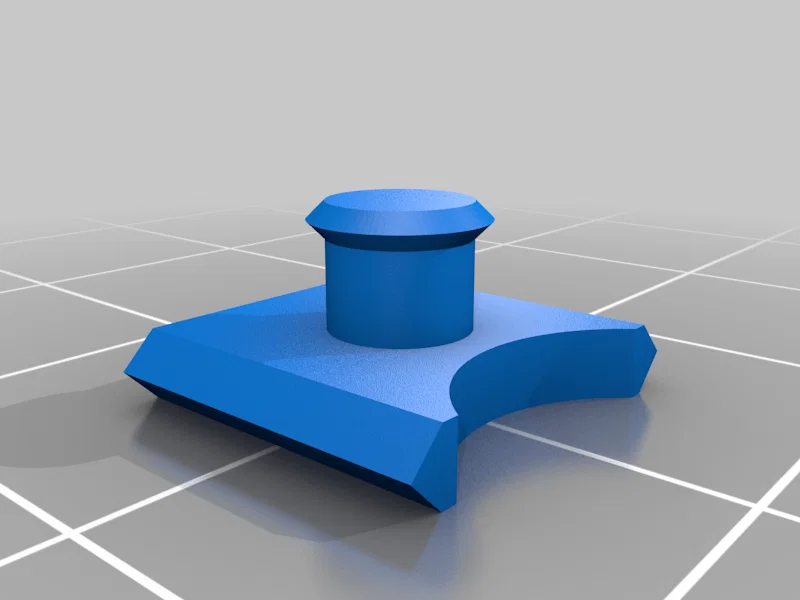

Mình cố làm piston nhẹ nhất có thể:

• 0 infill
• 1 lớp đáy (bottom layer)
• 2 lớp trên (top layers)

Post-Printing

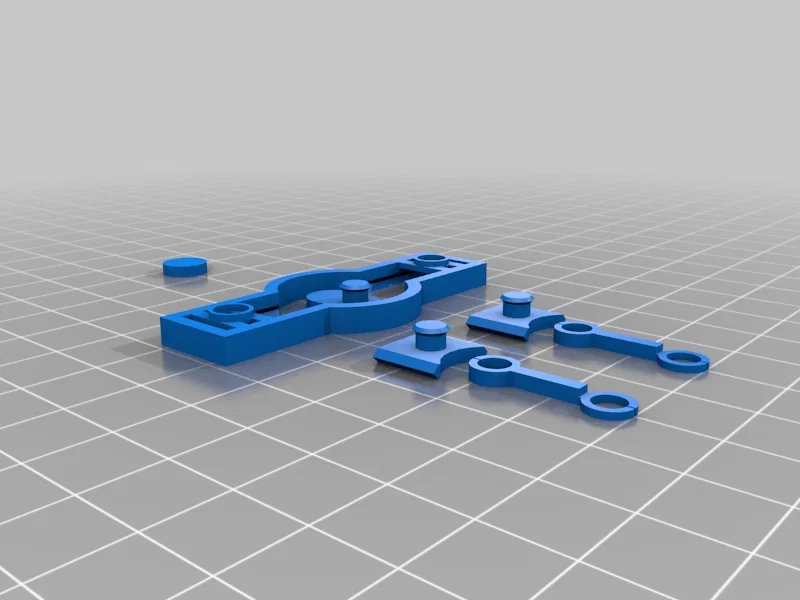

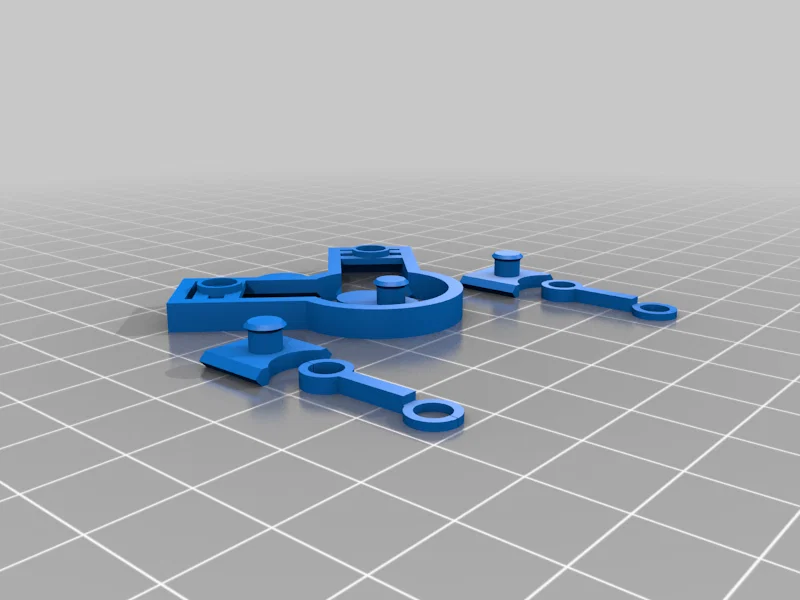

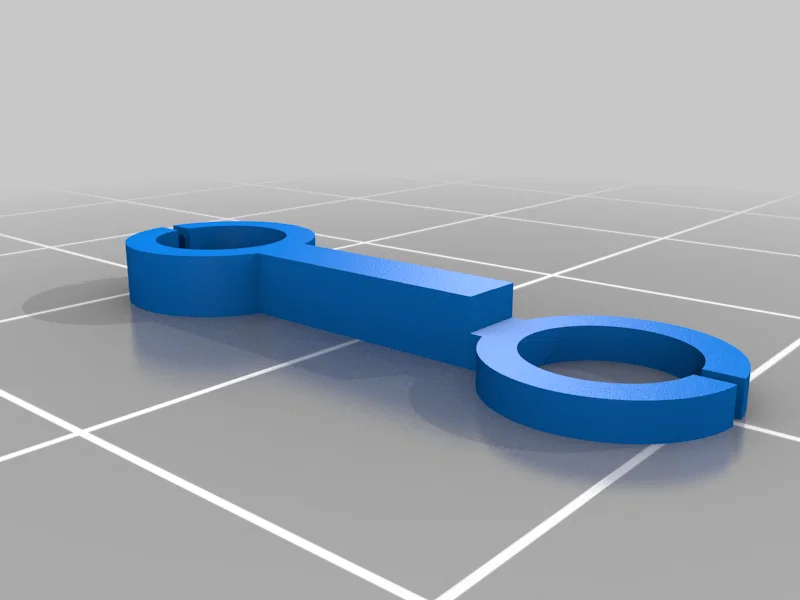

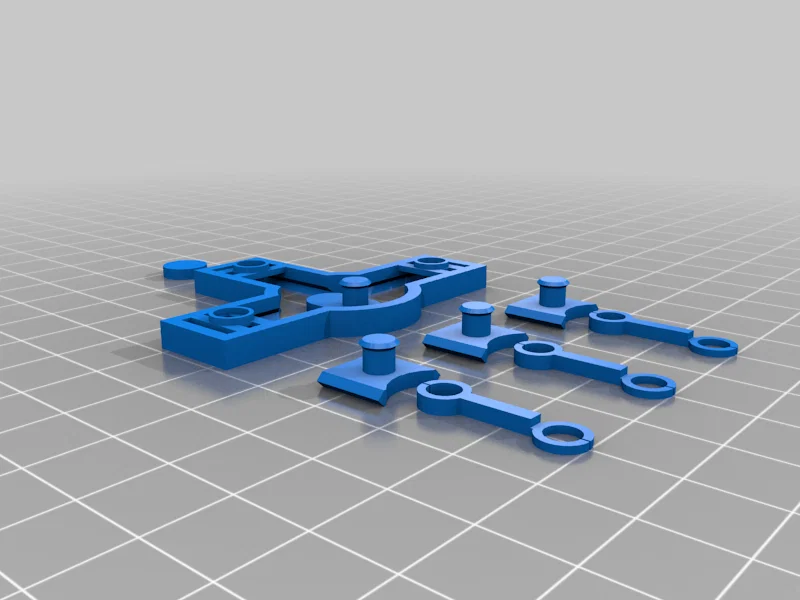

Connecting rods sẽ snap fit vào các chốt (posts) trên piston và crankshaft.

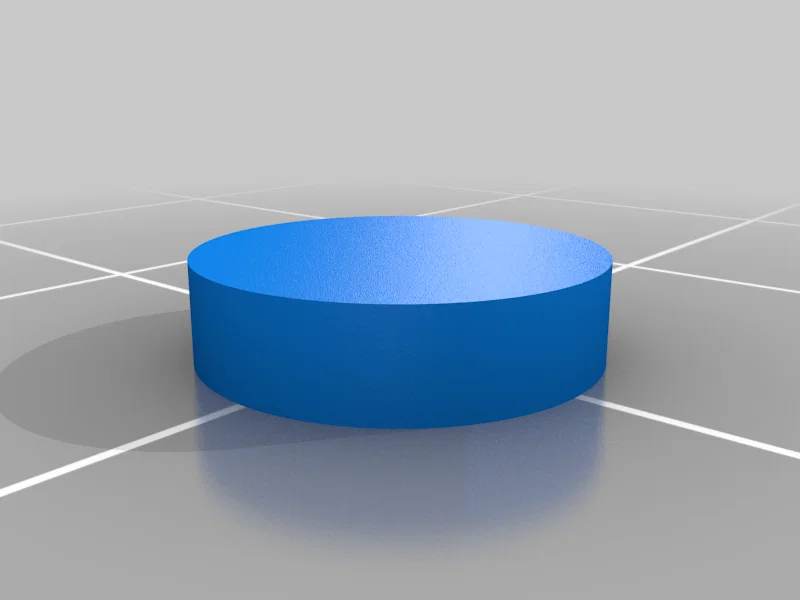

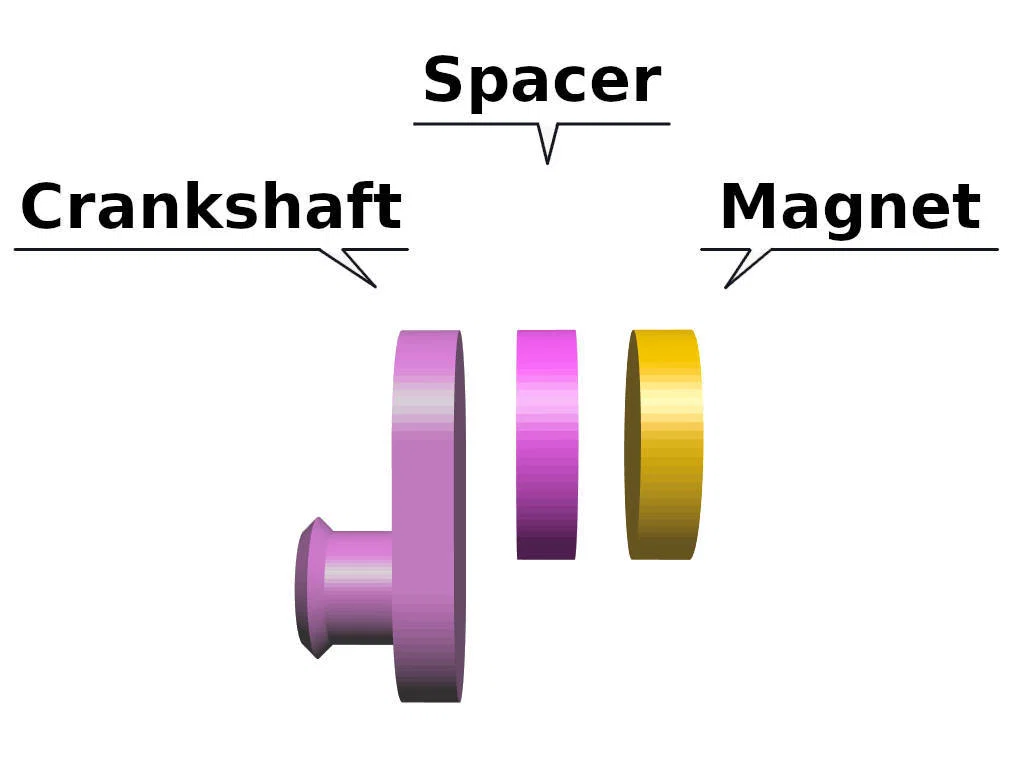

Dán (glue) spacer vào crankshaft, ở phía đối diện với chốt (pin) của crankshaft.

Sau đó dán nam châm 8mm x 3mm vào spacer.
