Bộ máy đùn Creality K1 TRIGGER Extruder

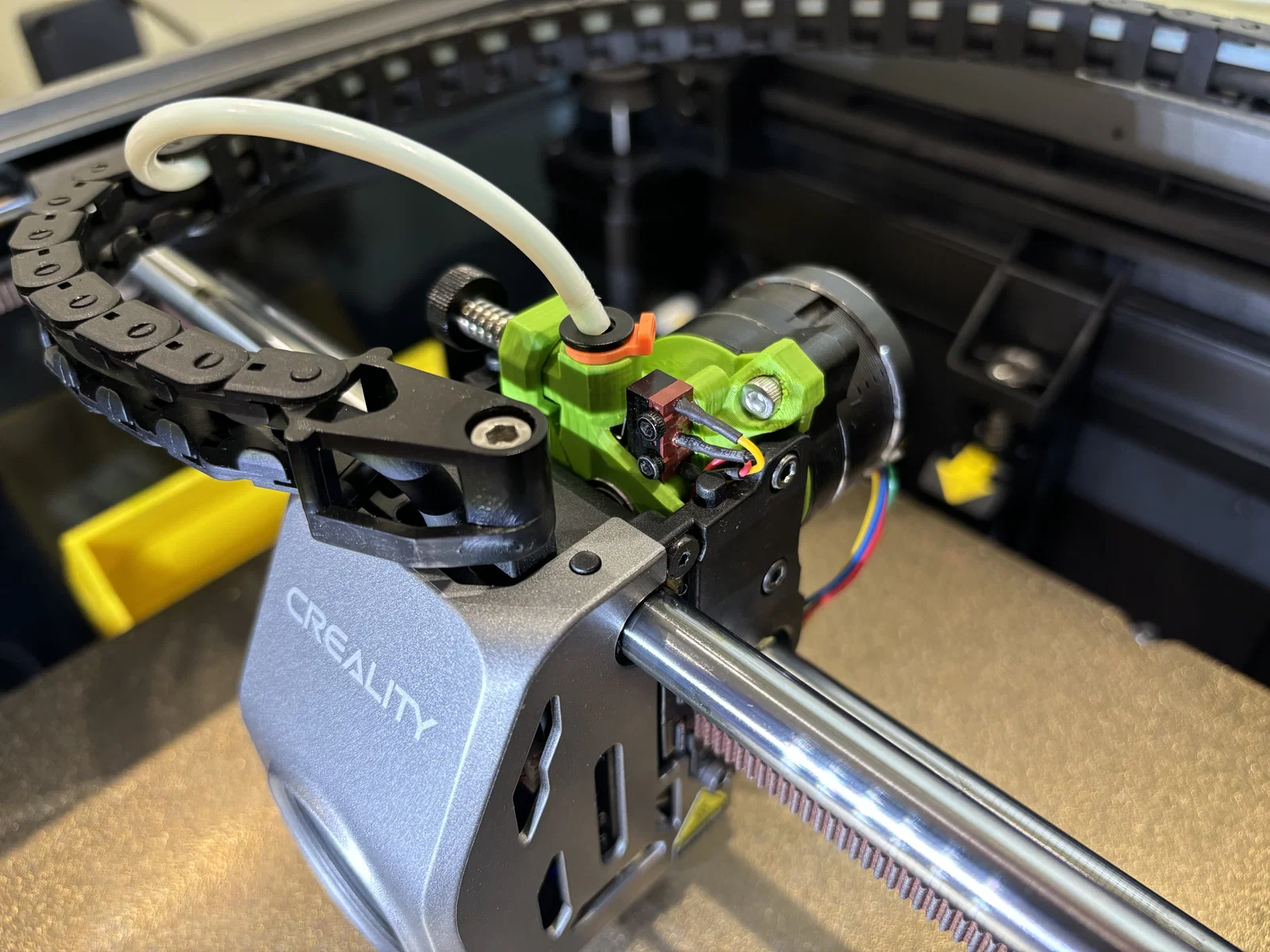

Bạn hãy tải hướng dẫn lắp đặt về và đọc thật kỹ trước khi tiến hành nâng cấp này. Bạn vào tab tệp tin (files) và cuộn xuống dưới để tìm tệp PDF hướng dẫn lắp đặt. Loại máy đùn (extruder) này yêu cầu bạn phải cắt gọt bớt một phần đầu in (toolhead) của máy K1 để có thể lắp vừa.

Cập nhật ngày 29.12.24: Đã cập nhật hướng dẫn lắp đặt mới cho việc sử dụng máy đùn linh kiện Orbiter V2.5.

Hiện có hai mẫu máy đùn mới. Mẫu tiêu chuẩn gọi là Libra, mẫu có cảm biến sợi nhựa gọi là Trigger.

Các tệp in trong danh mục này là dành cho bản Trigger, phiên bản có cảm biến sợi nhựa.

Các tính năng nổi bật.

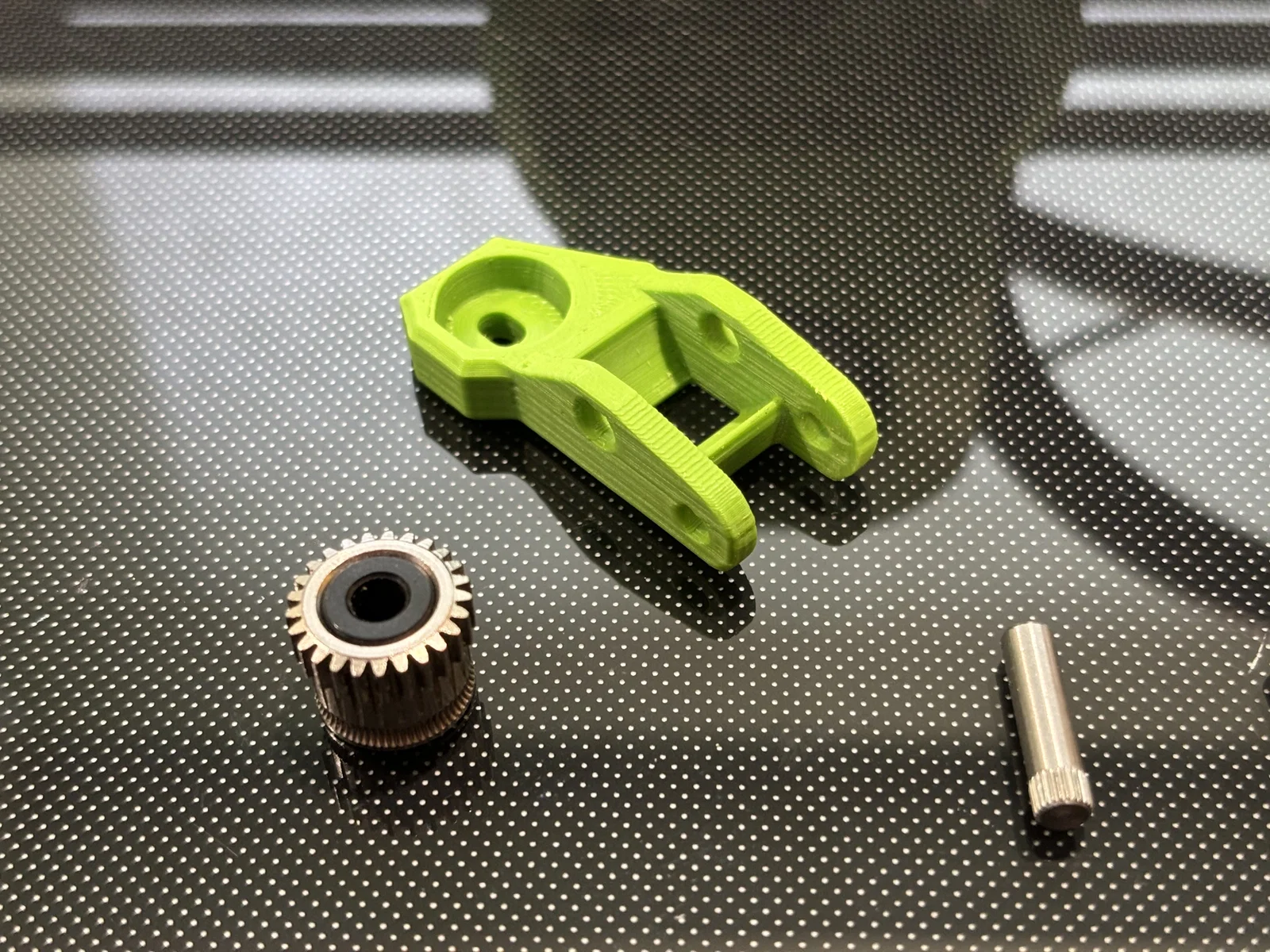

• Vít căng được đặt thẳng hàng trực tiếp với mặt phẳng trục tâm sợi nhựa. Điều này giúp cân bằng lực tác động lên tay đòn (latch arm) để ngăn hiện tượng tay đòn bị xoắn, uốn cong và làm giảm áp lực kẹp. Về hiệu quả, nó giúp tay đòn cứng cáp hơn gấp năm lần (đã được chứng minh bằng phân tích FEA) so với thiết kế Cyclops. Độ cứng tăng thêm này cho phép người dùng tác động nhiều lực kẹp hơn lên bánh răng đùn nhựa mà không sợ vít căng bị chạm đáy phần trên tay đòn trước.

Cái tên Libra trong tiếng Latin có nghĩa là cái cân, ám chỉ tay đòn mới đã được cân bằng.

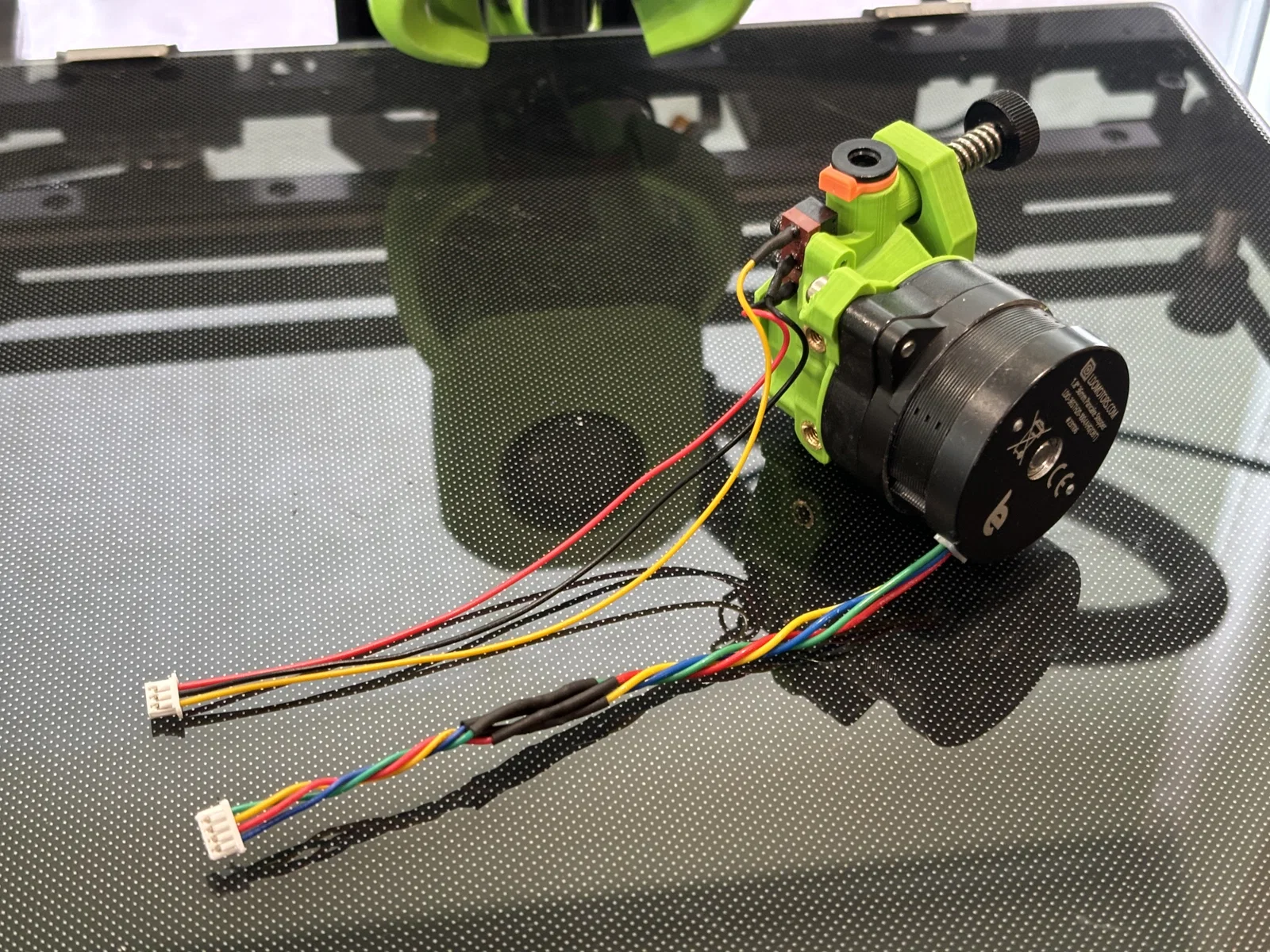

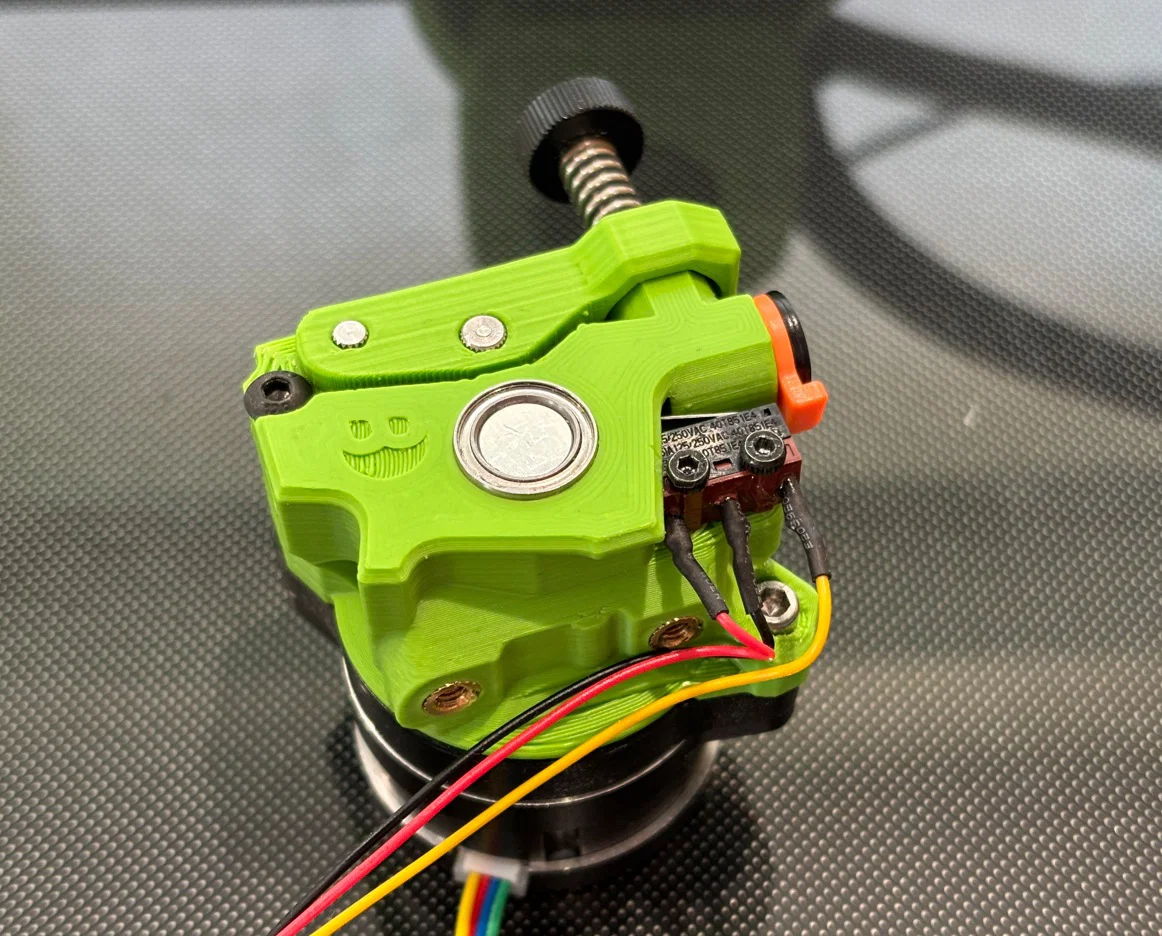

• Mẫu Trigger sử dụng công tắc siêu nhỏ SPDT (Ultra Mini Microswitch) với cần gạt “con lăn” (Roller) làm cảm biến sợi nhựa.
• Đã được kiểm nghiệm và in thành công với nhựa TPU có độ cứng Shore thấp tới 60A khi sử dụng giá đỡ cuộn nhựa đặt trên đỉnh máy. (Đã tháo ống dẫn và đầu nối).

Khác biệt so với máy đùn Orbiter & Cyclops:

• Thêm vòng đệm trục in 3D để khóa vòng bi mặt bích trên trục ở vị trí chính xác và ngăn trục di chuyển dọc theo trục Y khi máy tăng tốc.

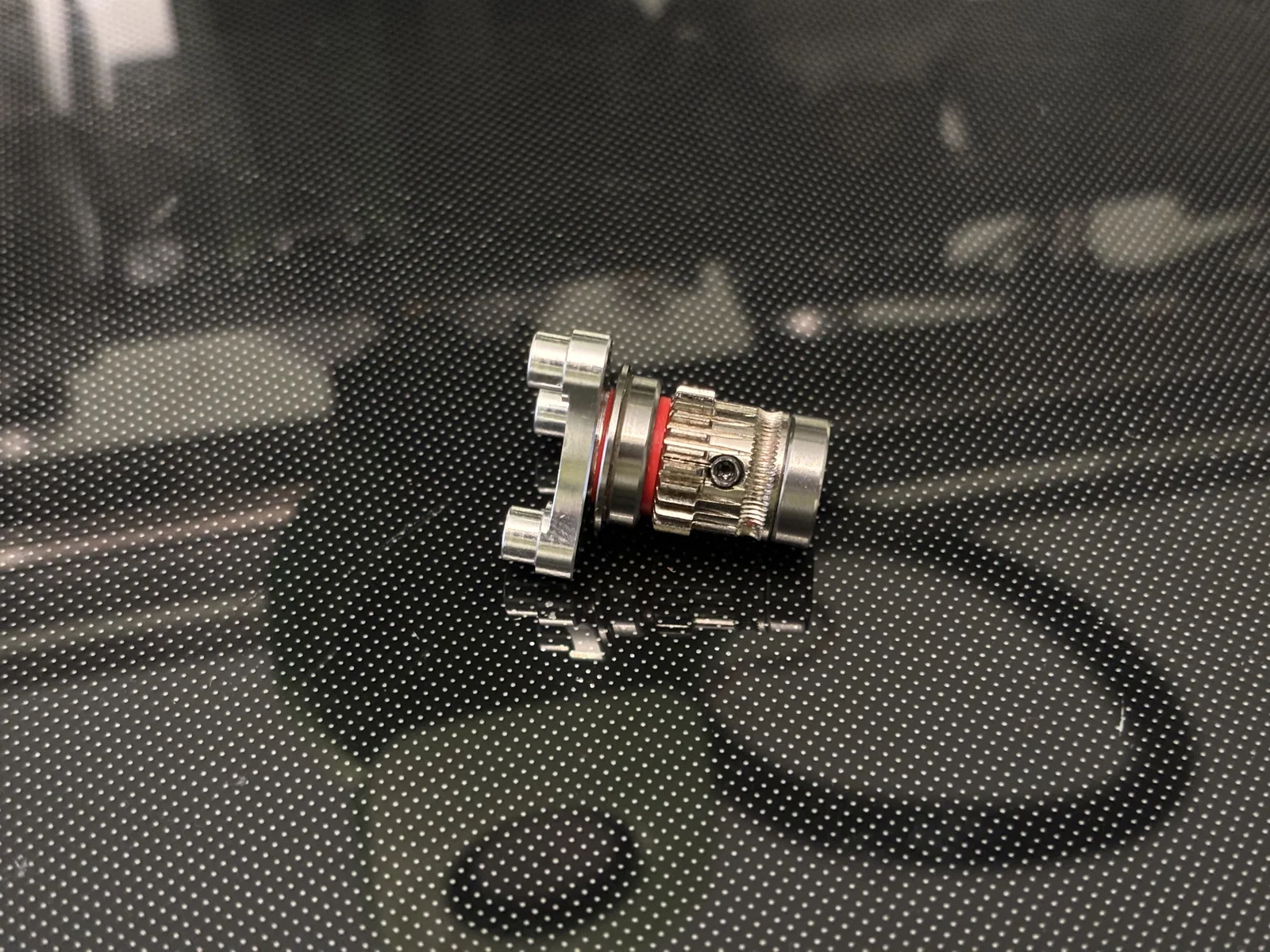

• Ba vít bắt âm giữ vòng bi mặt bích trong vỏ máy để khóa trục & bánh răng đùn theo chiều dọc. Đây là kết cấu cố định chắc chắn và loại bỏ nhu cầu cần lỗ khoan độ chính xác cao để lắp vòng bi theo kiểu ép (interference fit). Phương pháp này cũng được sử dụng trên máy đùn Galileo 2.
• Vòng bi đầu trước đường kính ngoài 12mm x rộng 3.5mm nhô ra khỏi vỏ 0.5mm, đây là ý đồ thiết kế và nó có thể tự do di chuyển.
• Các hướng dẫn sợi nhựa đầu vào & đầu ra khít hơn, thân thiện với TPU. Chúng được đặt sát bánh răng đùn nhất có thể để ngăn sợi nhựa đi sai đường và trượt khỏi lỗ thoát. Thiết kế của Orbiter & Cyclops khá kém ở điểm này vì chúng dễ làm sợi nhựa trượt khỏi lỗ thoát, quấn vào trong máy đùn và gây kẹt.

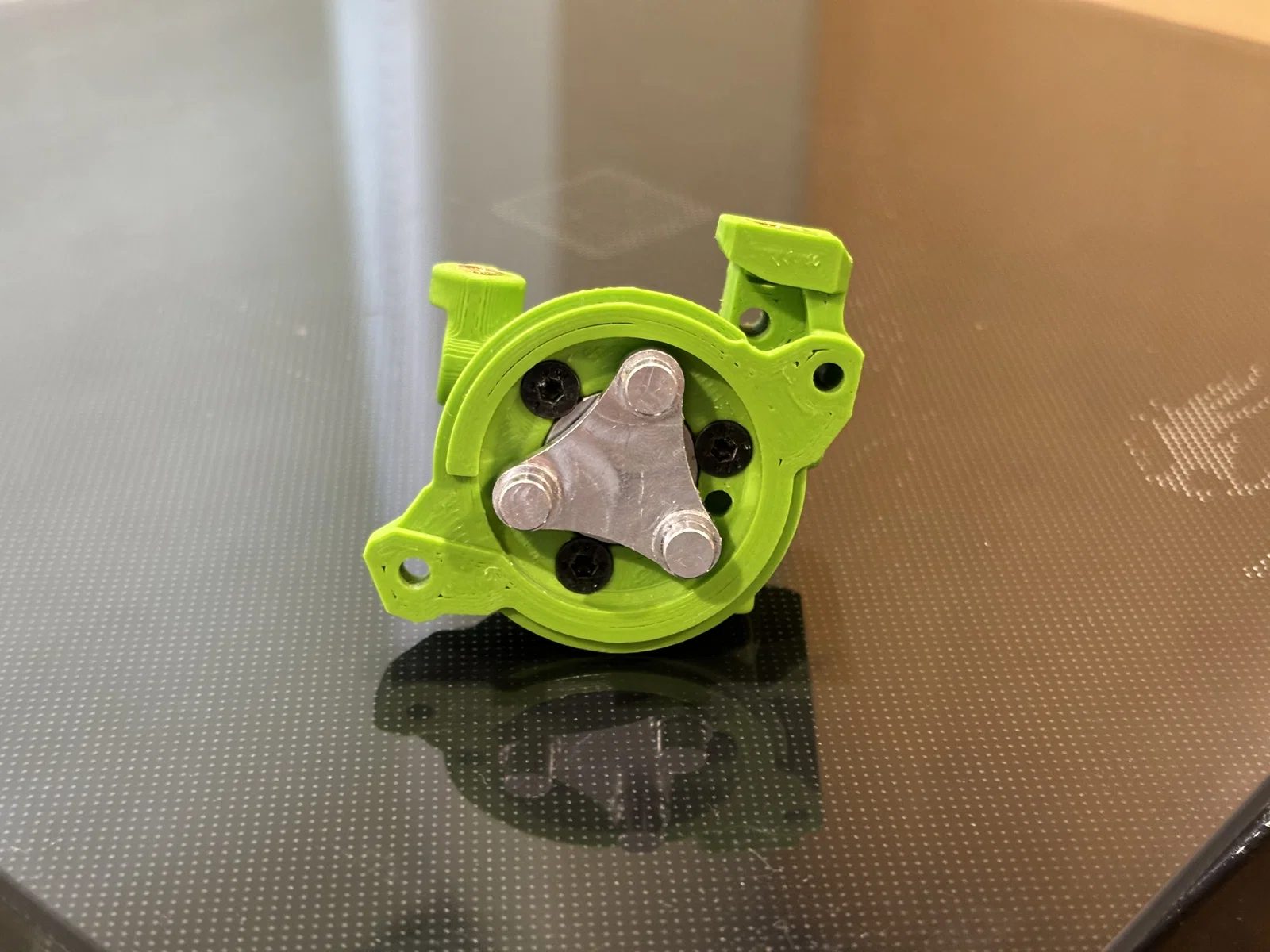

• Vỏ hộp số có lỗ thông hơi. Trên máy đùn Orbiter & Cyclops, không khí bên trong hộp số hành tinh bị mắc kẹt. Không khí bị kẹt này sẽ truyền nhiệt từ động cơ bước nóng sang trục truyền động bằng nhôm, và vì nhôm dẫn nhiệt rất tốt, nó sẽ tiếp tục dẫn nhiệt tới các bánh răng đùn nhựa. Máy đùn Libra & Trigger có lỗ thông khí vào ở dưới và lỗ thoát ở trên, giúp không khí nóng bốc lên, làm mát bên trong hộp số và trục truyền động.
• Hai tùy chọn cổng ra dưới đáy cho ống dẫn PTFE 4mm hoặc ống vòi phun 3mm.
• Phần thân chính rộng hơn 0.8mm so với Cyclops ở các bề mặt lắp đặt, giúp vừa vặn hơn và giảm nguy cơ làm hỏng ren cấy khi vặn chặt vít.

Sử dụng đầu nối (collet) đầu vào 4mm từ Orbiter. Có thể cung cấp mẫu có lỗ trên nhỏ hơn cho các đầu nối Bondtech LGX Lite nếu bạn có yêu cầu.

Xem hướng dẫn lắp đặt để biết các linh kiện bổ sung cần thiết.

Việc lắp đặt này yêu cầu máy K1 phải được “root” để có thể thay đổi các thiết lập trong tệp “printer.cfg” cho máy đùn Libra & Trigger.

Lưu ý quan trọng.

Loại máy đùn này yêu cầu bạn phải cắt gọt bớt một phần đầu in của máy K1 để lắp vừa. Chỉ thực hiện nâng cấp này nếu bạn có đầy đủ dụng cụ, tay nghề kỹ thuật và kiến thức điện tử, vì một khi đã cắt gọt mà lỡ tay cắt quá nhiều thì sẽ không thể khôi phục lại được.

Việc lắp đặt máy đùn này sẽ làm mất hiệu lực bảo hành của máy in K1 hoặc máy đùn Orbiter của bạn.

Bạn hãy cân nhắc và tự chịu trách nhiệm khi thực hiện nâng cấp này.
