Vỏ máy tùy chỉnh cho Minisforum UM690 với quạt 120mm

Để lắp ráp,

1. đưa antena không dây đầu tiên qua các giá đỡ trên bảng phía sau
2. trượt bảng phía sau vào đáy
3. lắp bảng vào 4 giá đỡ (để tránh hư hại, hãy cố gắng uốn bảng thay vì đẩy các trụ)
4. trượt bảng trên vào bảng phía sau
5. trượt bảng bên phải vào đáy và trên cùng một lúc

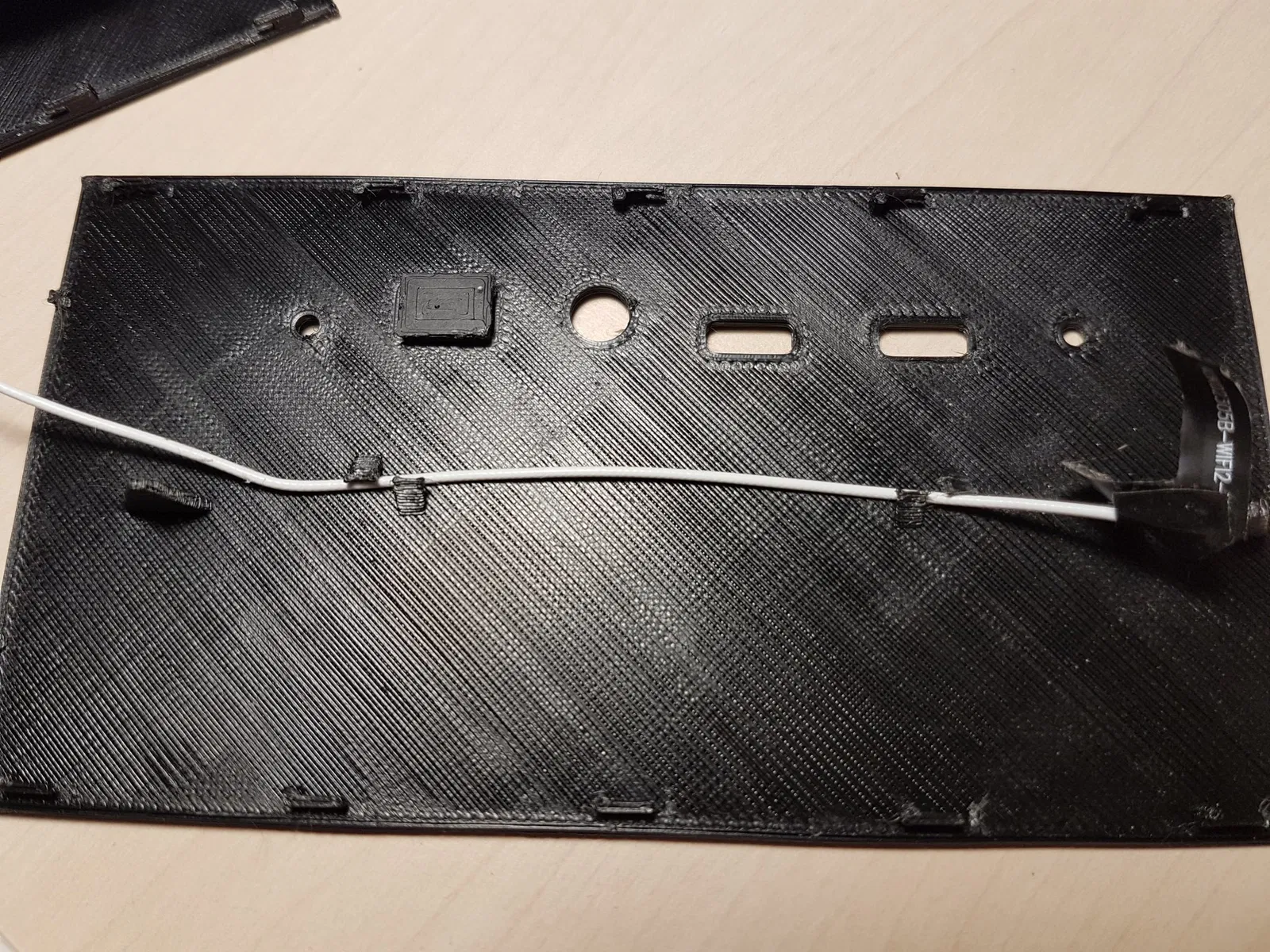

6. đưa antena không dây thứ hai qua các giá đỡ trên bảng phía trước (hình ảnh)
7. trượt bảng phía trước vào đáy và trên cùng một lúc
8. lắp quạt (hình ảnh trước quạt)
9. trượt bảng bên trái vào đáy và trên cùng một lúc, các chốt khóa của nó có thể cần một chút trợ giúp để đi qua

bốn bước đầu tiên có thể được trộn lẫn một chút.

• việc trượt phải được thực hiện hoàn toàn, có nghĩa là một bên của bảng phải đối diện với mặt ngoài của bảng trước đó
• vẫn cố gắng không ép các bộ phận cố định nhỏ
• sử dụng băng điện để cách điện các phần kim loại lộ ra của các antena không dây
• tất cả các giá đỡ đều có trong mô hình, chỉ cần các viền góc là cần thiết

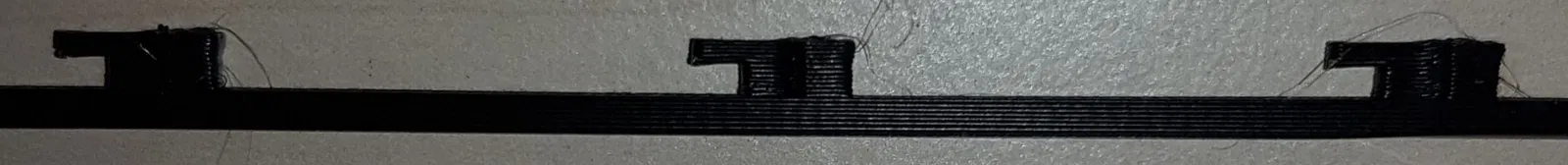

• các giá đỡ cố định nhỏ cần được cắt bằng kìm sau khi in (hình ảnh đính kèm)

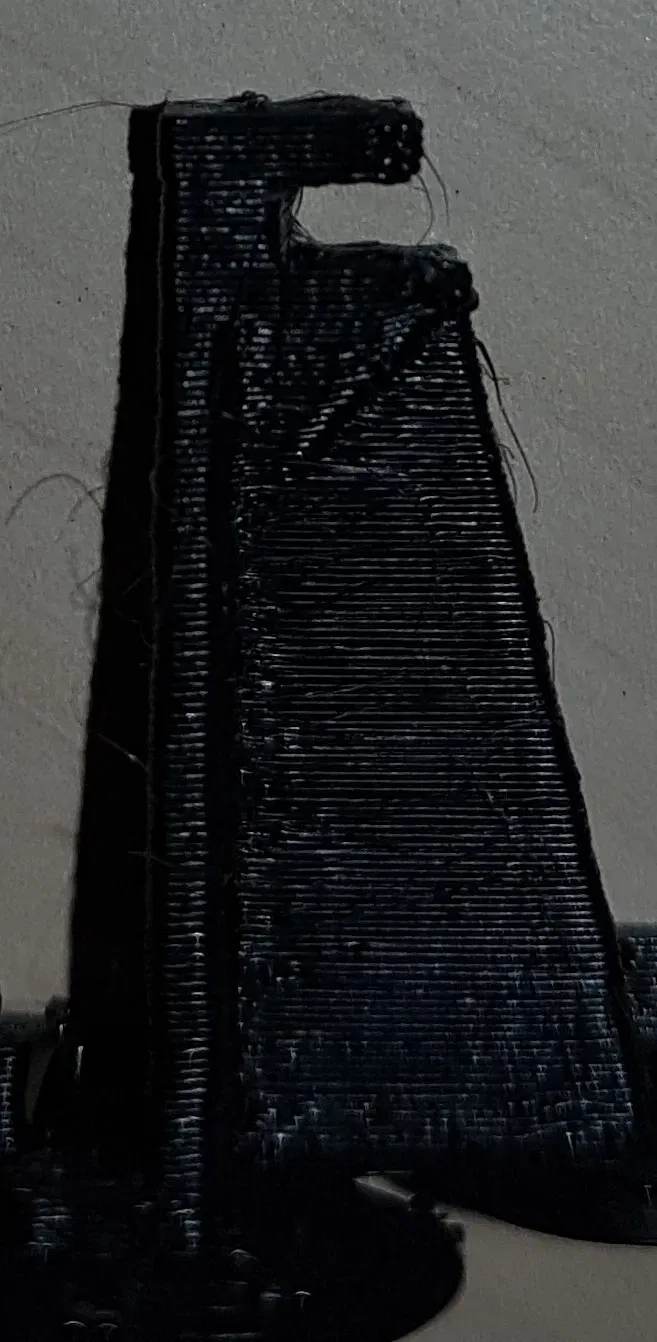

• các giá đỡ từ các giá đỡ bảng cũng cần được loại bỏ bằng một công cụ mỏng (kim, tua vít mỏng, v.v.) (hình ảnh đính kèm)
• cũng có một phiên bản chỉ có khung nếu bạn muốn thực hiện một bản in thử, nó sử dụng ít vật liệu hơn nhiều, nó cũng có thể được sử dụng để hiệu chỉnh dòng cho phù hợp (cố gắng đúng với topf, nó nên vừa dễ dàng)
• cái trong hình là in bằng ABS, tôi khuyên dùng ABS nhưng các vật liệu khác cũng có thể hoạt động

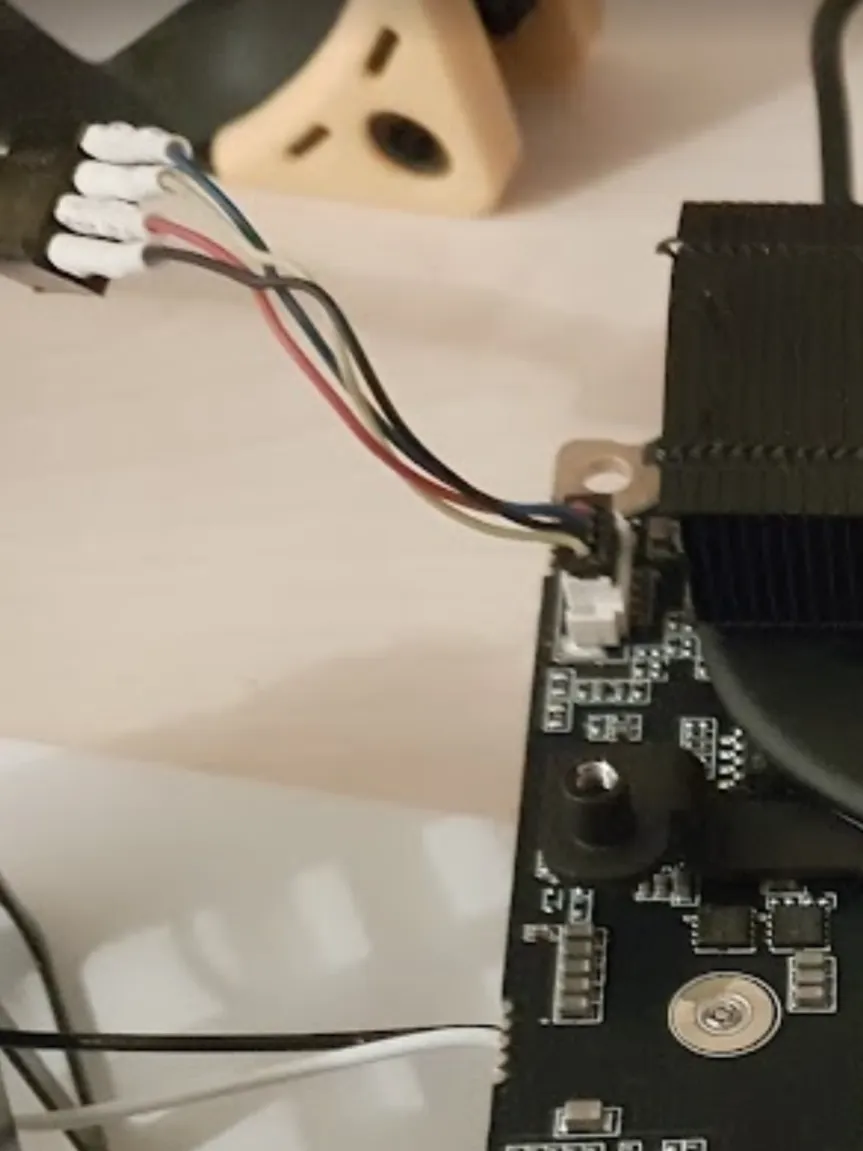

• sơ đồ chân cắm quạt: quạt (chuẩn): 1 2 3 4/đen đỏ trắng xanh | bảng: 3 1 4 2/trắng đen xanh đỏ (hình ảnh đính kèm)
• tôi đã sử dụng một cổng kết nối lấy từ quạt laptop để làm bộ chuyển đổi, nó không vừa hoàn hảo
• thiết kế với chiều cao lớp 0.2mm trong tâm

kiểm tra stress cpuz: cpu 78C, ram 45C (64gb), ssd 43C, quạt 1060rpm, phòng 26C

um690-moding discord: https://discord.gg/fC2c5dXemK
