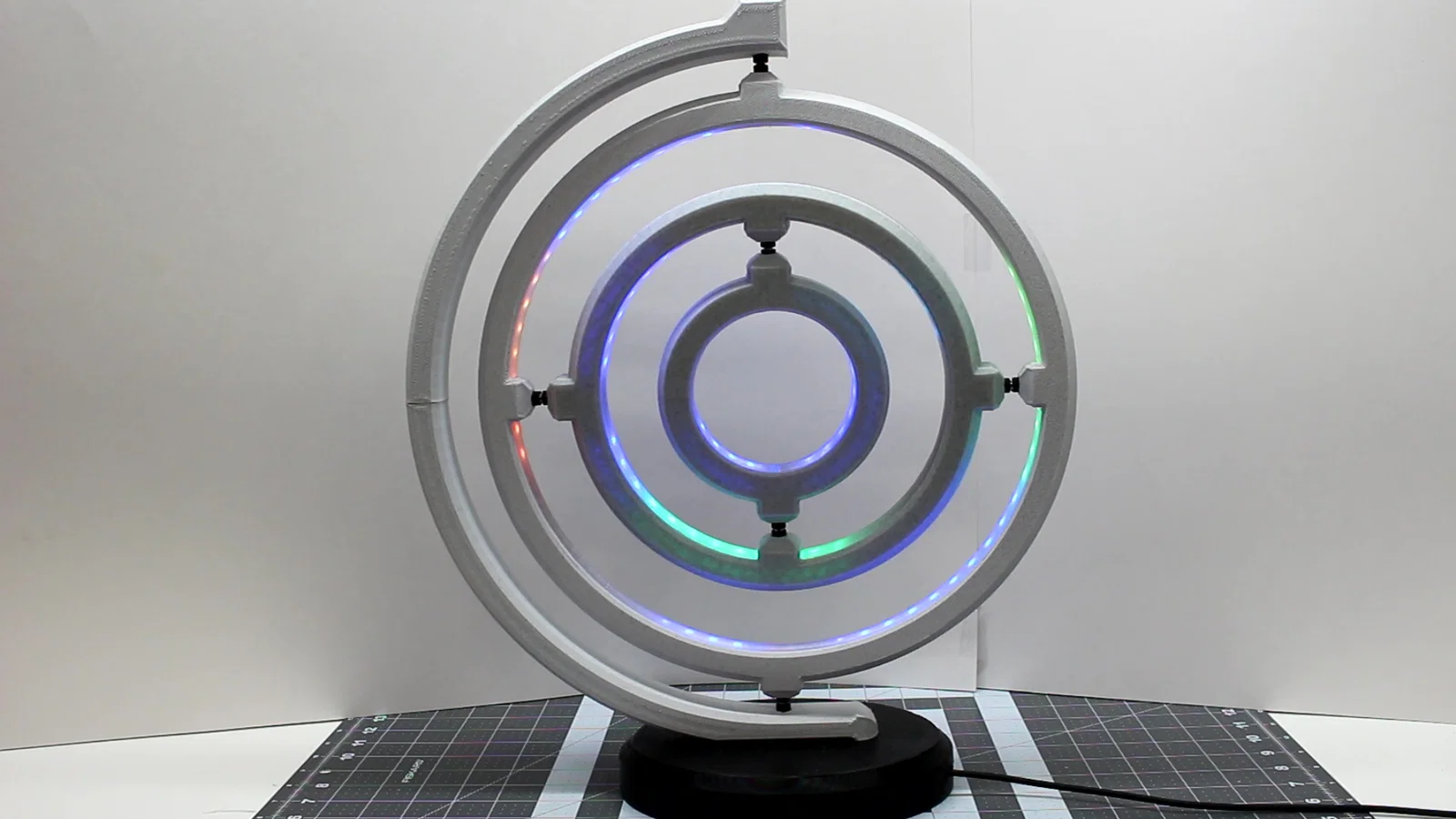

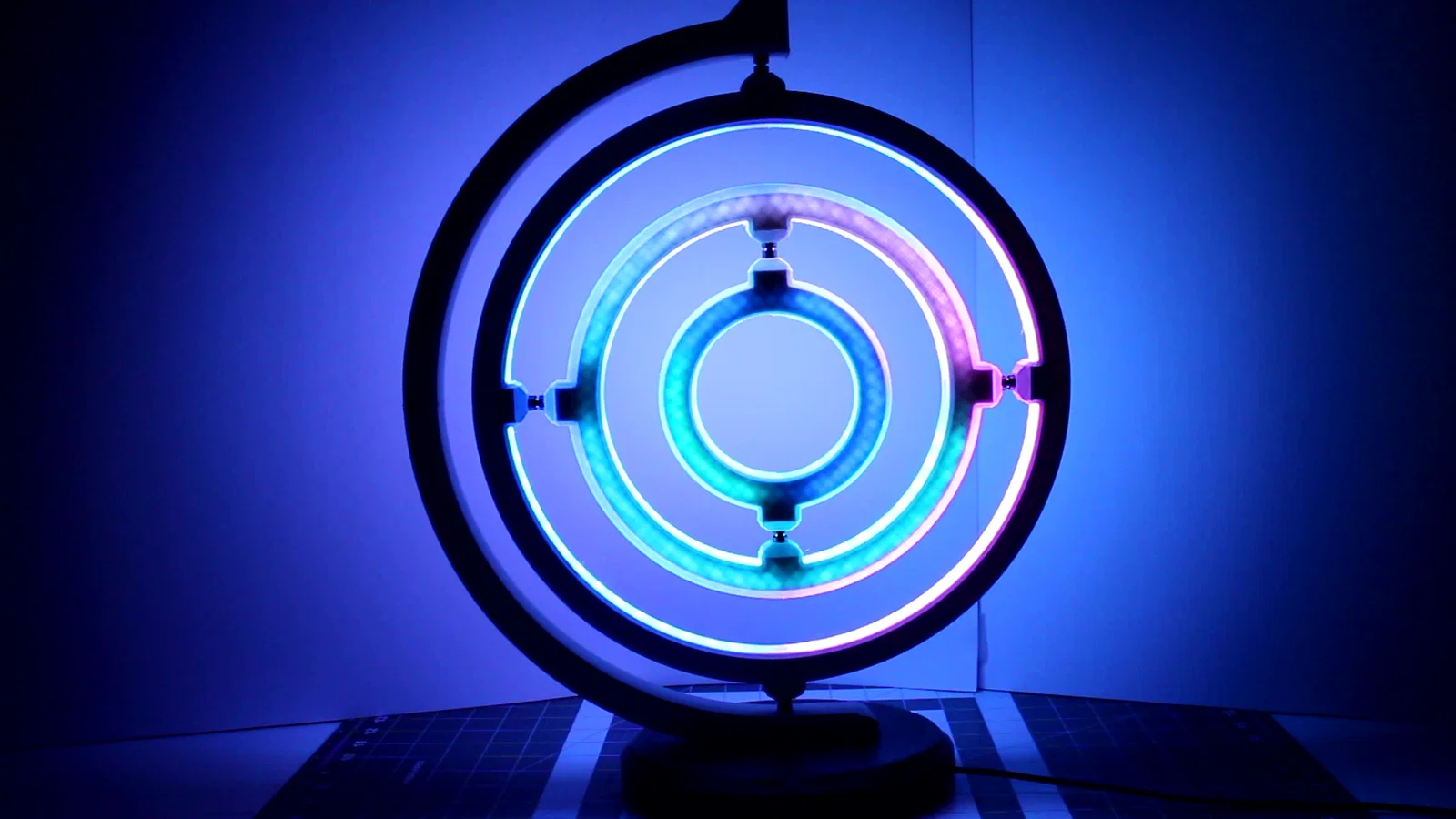

Đèn LED Gyroscope - Thiết kế in 3D độc đáo

Chào mọi người. Đây là thiết kế hoàn toàn do mình tự làm. Mình đã dành thời gian học Blender trong khi thực hiện dự án này. Việc học một ứng dụng mới sẽ dễ dàng hơn khi bạn có một mục tiêu cụ thể. Trước đây mình đã dùng 123Design rất lâu rồi.

Đây là một mẫu in RẤT LỚN. Kích thước cao 18 inch, rộng 15 inch và sâu 6 inch. Mình đã in bằng máy Anycubic Kobra Max (khổ in 400x400x450).

Vòng ngoài (1 mảnh) rộng 365mm. Mình đã chia nhỏ các phần cho vòng ngoài và vòng giữa để tiện in ấn.

Cho máy in khổ lớn: (1) Vòng ngoài (Outer Ring) (1) Vòng giữa (Middle Ring) (1) Vòng trong (Inner Ring) (2) Mỗi loại kích thước tấm tán sáng (Diffusor) (1) Vòng đỡ trên (Support Ring Top) (1) Vòng đỡ dưới (Support Ring Bottom) (1) Đế (Base) (1) Nắp đế (Base Cover) (1) Chốt đế (Base Pins) (1) Chốt đỡ (Support Pin)

Cho máy in khổ nhỏ: (2) Vòng ngoài 1 (2) Vòng ngoài 2 (2) Vòng giữa một nửa (1) Vòng trong (2) Mỗi loại kích thước tấm tán sáng (1) Vòng đỡ trên (1) Vòng đỡ dưới (1) Đế (1) Nắp đế (1) Chốt đế (1) Chốt đỡ

Linh kiện cần thiết: (6) Cặp cáp mở rộng 3.5mm: https://amzn.to/3yR8Rek (1) D1 Mini : https://amzn.to/3LvRebv

Các linh kiện mình đã dùng (các bạn cứ thoải mái tìm thương hiệu rẻ hơn hoặc màu sắc khác tùy ý). Mình mua số lượng lớn vì mình làm đèn rất nhiều.

Cuộn LED WS2812B : https://amzn.to/3YYEJZ1 Bộ 5 cáp USB 10ft : https://amzn.to/3JxrUzn Bộ 5 sạc tường USB 2.1A: https://amzn.to/3LB1fEh Hatchbox Marble PLA : https://amzn.to/3Jo1Mqq Overture Clear PetG: https://amzn.to/3JvytCe Cuộn dây điện 3 lõi 22ga : https://amzn.to/40hGRMG

In tất cả các mảnh phù hợp với kích thước máy in của bạn.

CẦN SỬ DỤNG SUPPORT! Mình dùng 15% support infill và góc 88 độ để đảm bảo phần lỗ lắp tấm tán sáng được đỡ chắc chắn mà không bị dính support vào bên trong lỗ. Mọi thiết lập dưới 88% sẽ bỏ qua phần lỗ này. Mình có đính kèm ảnh chỉ dẫn chỗ đặt SUPPORT BLOCKERS. Bạn đừng để support ở sau các khối này, vì gỡ ra rất cực.

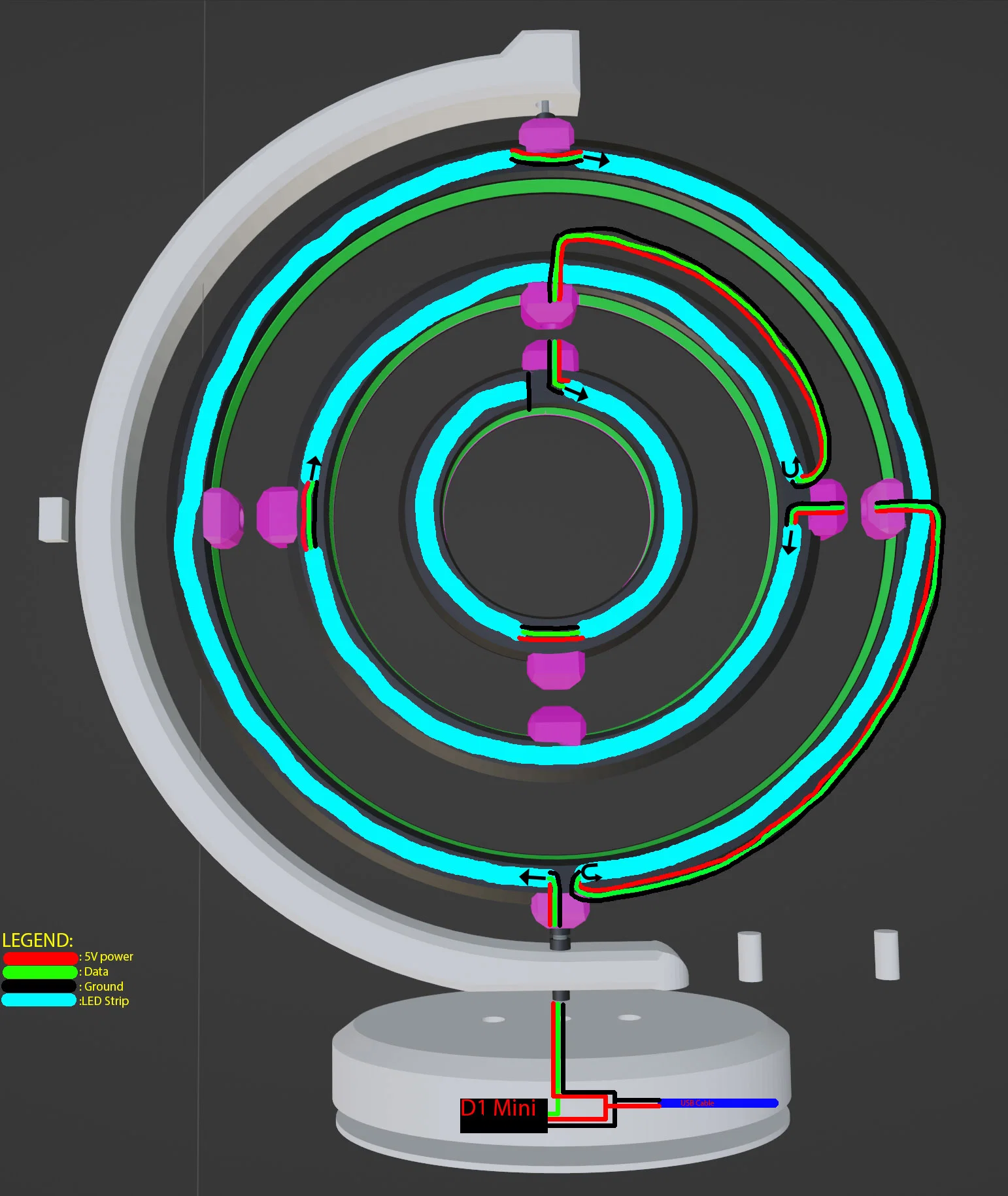

Mỗi vòng được nối với nhau bằng jack 3.5mm, cho phép kết nối ổn định và xoay được. Mình đã đính kèm sơ đồ đi dây. Hầu hết các bộ LED trên Amazon đều kèm một bộ điều khiển nhỏ. Mình luôn dùng nó để test nhanh các dải LED. Với dự án này, mình hàn thêm một đầu nối CÁI (FEMALE) vào bộ test để kiểm tra từng dải LED mỗi khi lắp xong. Rất khuyến khích làm cách này, tiện hơn nhiều.

Với dự án này, chúng ta bắt đầu từ vòng trong rồi ra ngoài.

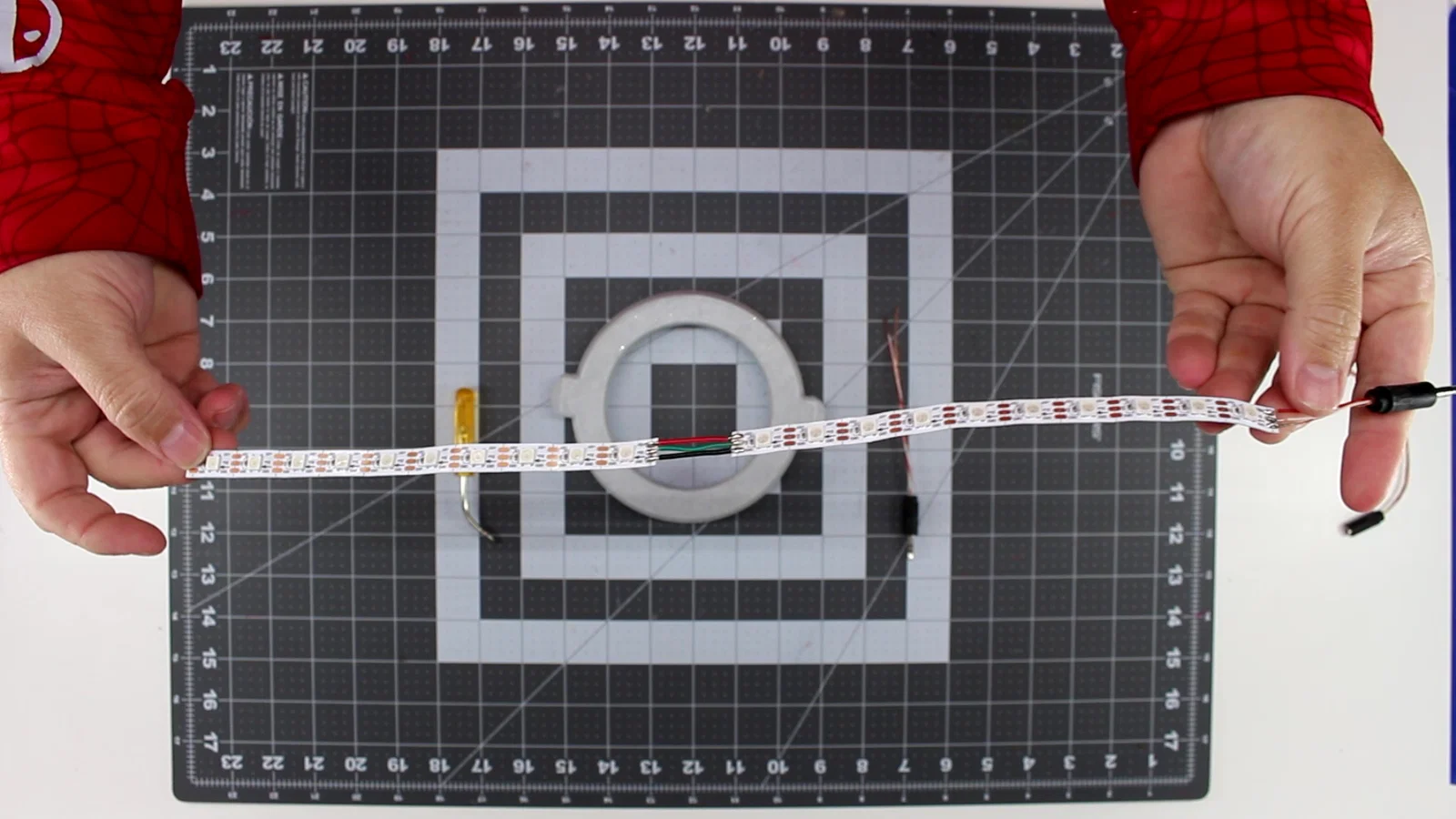

VÒNG TRONG: LÀM THEO SƠ ĐỒ. Cắt 2 dải LED cho vòng trong, mỗi dải ngắn hơn vị trí lỗ cắm một chút. Jack 3.5mm có 2 đường kính ở phần cao su, bạn cần gọt bớt để đạt đường kính 8.5mm. Hãy thử ướm vào lỗ mỗi khi gọt để vừa khít nhưng vẫn có thể tháo ra để hàn. Cắt dây khoảng 1 inch từ đầu nối ĐỰC (MALE), tước vỏ dây. Hàn các dây 5v/Data/GND từ đầu nối vào dải LED… Đảm bảo hướng DATA chỉ về phía dải LED tiếp theo. Thử ướm dải LED và đo độ dài dây ở đầu còn lại. Hàn dây nối hai dải LED. Nhấn đầu nối ĐỰC qua một lỗ cho đến khi phần cao su nhô ra 4mm ở phía bên kia. Bóc băng dính sau dải LED và dán vào. Chèn đầu nối ĐỰC thứ hai vào lỗ còn lại từ phía ngoài. Kiểm tra lại dải LED xem có sáng không. Sau đó để sang một bên.

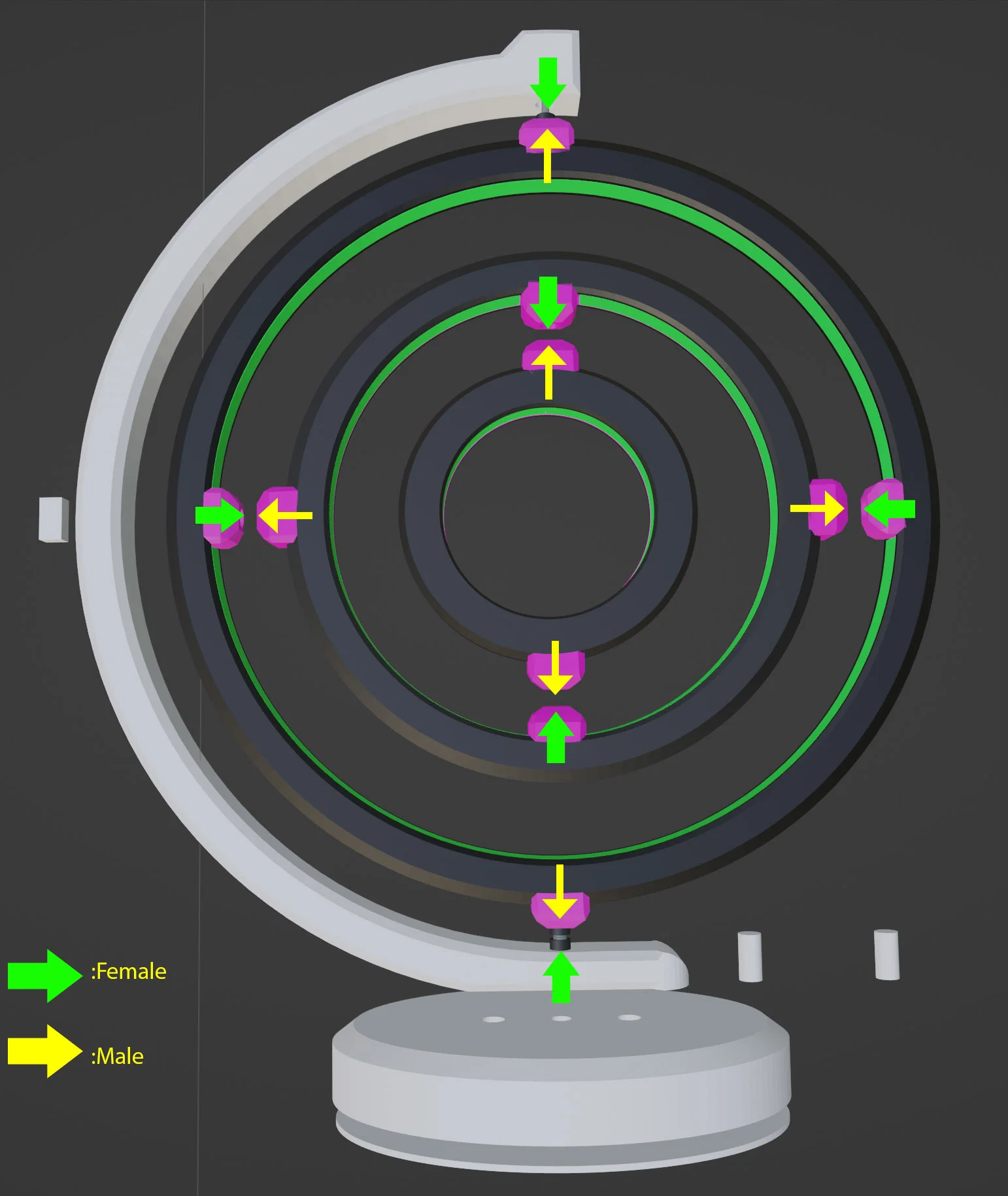

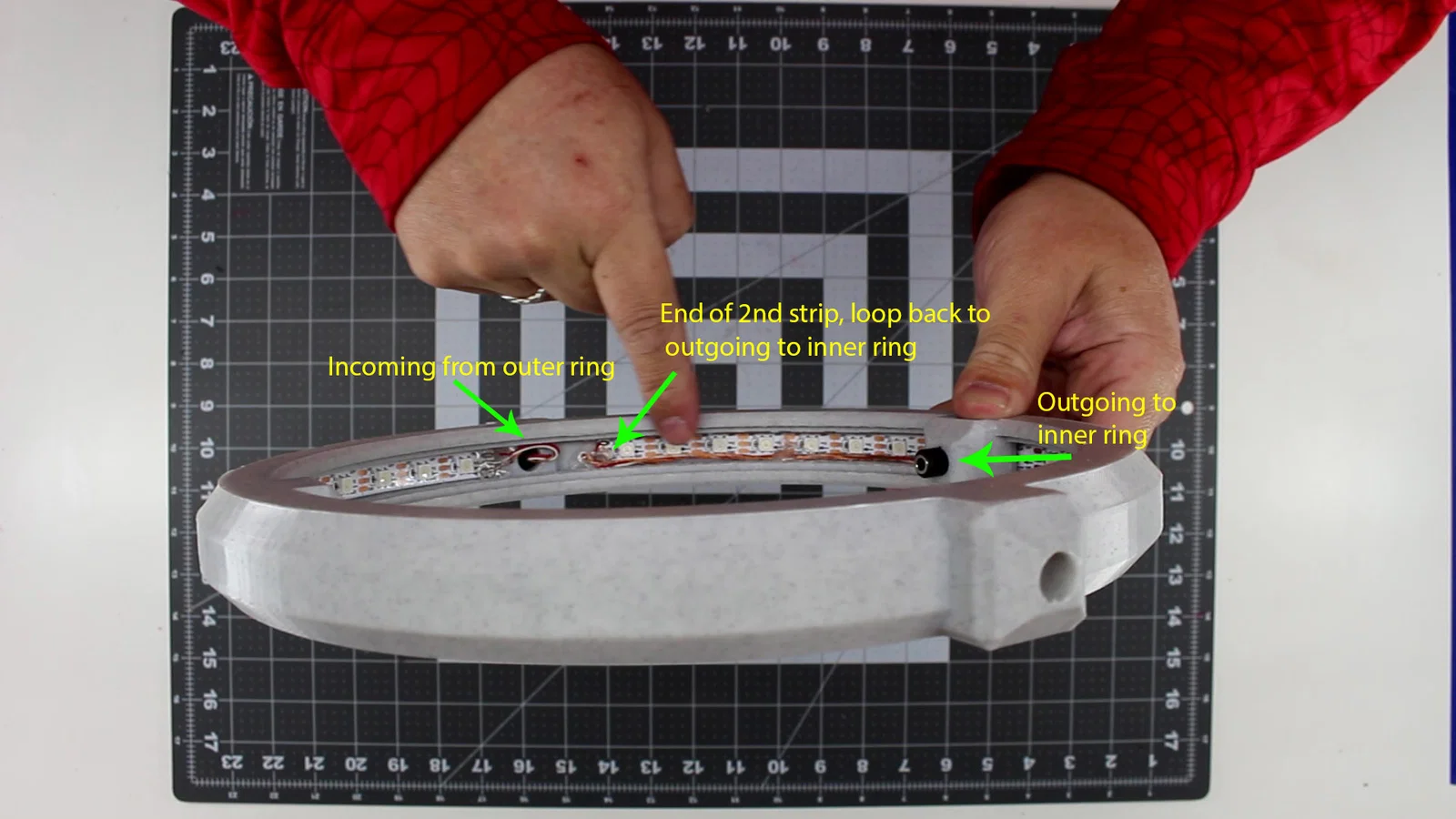

VÒNG GIỮA: Tương tự vòng trong nhưng dùng thêm đầu nối CÁI (FEMALE). Xem sơ đồ để biết vị trí đặt các đầu nối. Vòng giữa và vòng ngoài có các khối trong/ngoài để đặt jack. Khối trong có khe hở để dây LED đi qua. Vòng giữa và vòng trong chỉ cần 2 dải LED dài. Đi dây tương tự, đảm bảo hướng DATA nối về phía vòng trong. Cắt, hàn và đặt 2 dải LED vào đầu nối ĐỰC. Cuối dải LED này, dùng đầu nối CÁI. Cắt dây mở rộng ngay sát đầu đực, bạn sẽ có đầu cái với 10 1/2 inch dây. Dùng keo nóng cố định dây để không cản trở đèn LED. Kiểm tra lại dải LED. Sau đó để sang một bên.

VÒNG NGOÀI: Làm tương tự vòng giữa.

ĐẾ & CÁNH TAY ĐỠ: Bạn in 2 chốt tròn và 1 chốt vuông. Dễ dàng nhận biết vị trí của chúng. Vì các cạnh in không phải lúc nào cũng phẳng, mình đã chà nhám trước khi dán để bám chắc hơn. Dán 2 chốt vào đáy đỡ. Dùng chốt vuông để dán phần trên và dưới của tay đỡ. Sau đó dán tay đỡ đã lắp ráp vào đế.

LẮP RÁP CUỐI CÙNG: Bắt đầu với vòng trong và vòng giữa. Đầu nối ĐỰC trên vòng trong có thể đẩy vào trong để vòng khớp với vòng giữa. Cắm đầu nối ĐỰC giả vào đầu nối CÁI giả trên vòng giữa. Căn chỉnh đầu nối ĐỰC LIVE với đầu nối CÁI trên vòng giữa và đẩy cho đến khi nghe tiếng "tạch". KIỂM TRA dải LED. Xoay thử vòng trong xem có ổn không. Lặp lại quá trình đó với vòng giữa nối với vòng ngoài. Khi 3 vòng đã nối và xoay được, gắn vào tay đỡ. Đẩy đầu nối CÁI giả vào đỉnh tay đỡ. Nối đầu nối ĐỰC giả của vòng ngoài vào đó. Đẩy đầu nối CÁI giả qua ĐẾ. Căn chỉnh đầu nối ĐỰC LIVE trên vòng ngoài với đế và đẩy đầu nối CÁI lên cho đến khi nghe tiếng "tạch".

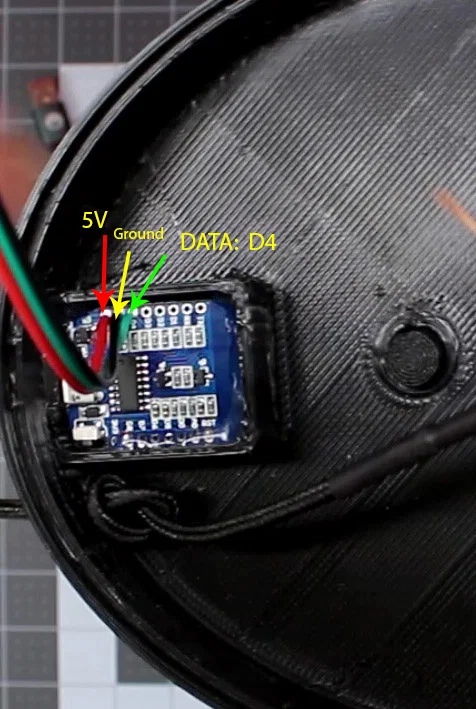

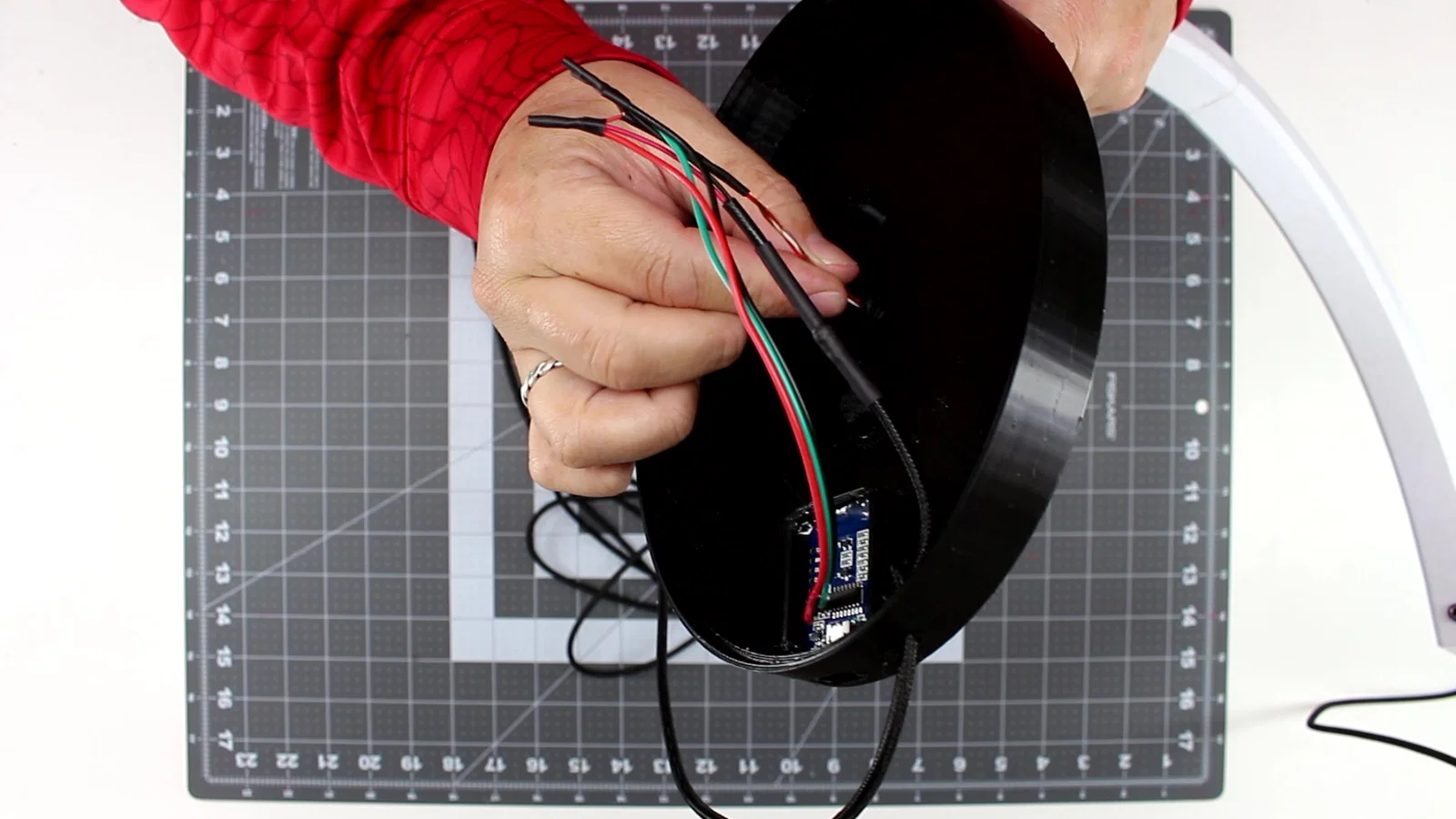

Cài đặt D1 Mini và WLED: Nếu chưa biết làm, hãy xem hướng dẫn cài đặt WLED trên mạng. Sau khi xong, nối vào đầu nối CÁI ở đế. Luồn cáp USB qua lỗ ở đế, thắt nút dây để tránh bị kéo ngược. Nối dây 5v, GND, DATA vào D1. Chỉ cần nối DATA từ D1 vào dây MÀU TRẮNG của đầu nối CÁI. Cắm cáp USB vào, đèn sẽ mặc định màu CAM. Bạn có thể thay đổi cài đặt qua app WLED.

Khi mọi thứ đã ổn, hãy dán nắp đế lại. Cố định dây bằng keo nóng. Bạn có thể điều chỉnh khoảng cách giữa các vòng bằng cách đẩy hoặc kéo các jack cắm, sau đó nhỏ keo dán sắt để cố định. Lắp các tấm tán sáng vào là xong. Chúc bạn tận hưởng chiếc đèn mới!
