3DChameleon cho K1c/K1/K1max dùng Arduino Uno và CNC Shield V3

DỰ ÁN ĐANG TRONG QUÁ TRÌNH PHÁT TRIỂN, CHƯA HOÀN THIỆN

Lắp đặt 3DChameleon cho K1C và K1 Max

Mình đang bắt đầu hành trình với 3DChameleon, và vì không tìm được tài liệu nào dễ lắp đặt hay chỉnh sửa cho con K1C và K1 Max của mình, nên mình quyết định tạo ra hướng dẫn này. Mục tiêu của mình là đơn giản hóa mọi thứ cho những ai muốn thực hiện bản mod này.

Dự án vẫn đang được phát triển, mong mọi người kiên nhẫn nhé. Mình sẽ đính kèm tất cả những gì cần thiết, bao gồm G-code và cấu hình Arduino. Một số phần mình đã tận dụng từ các dự án có sẵn và tổng hợp lại đây cho tiện theo dõi.

Danh sách linh kiện lắp đặt 3DChameleon

Vòng bi (Bearings)

• Vòng bi 625ZZ: Link AliExpress
• Vòng bi 6800 (10x19x5mm) - 5 cái: Link AliExpress

Linh kiện điện tử

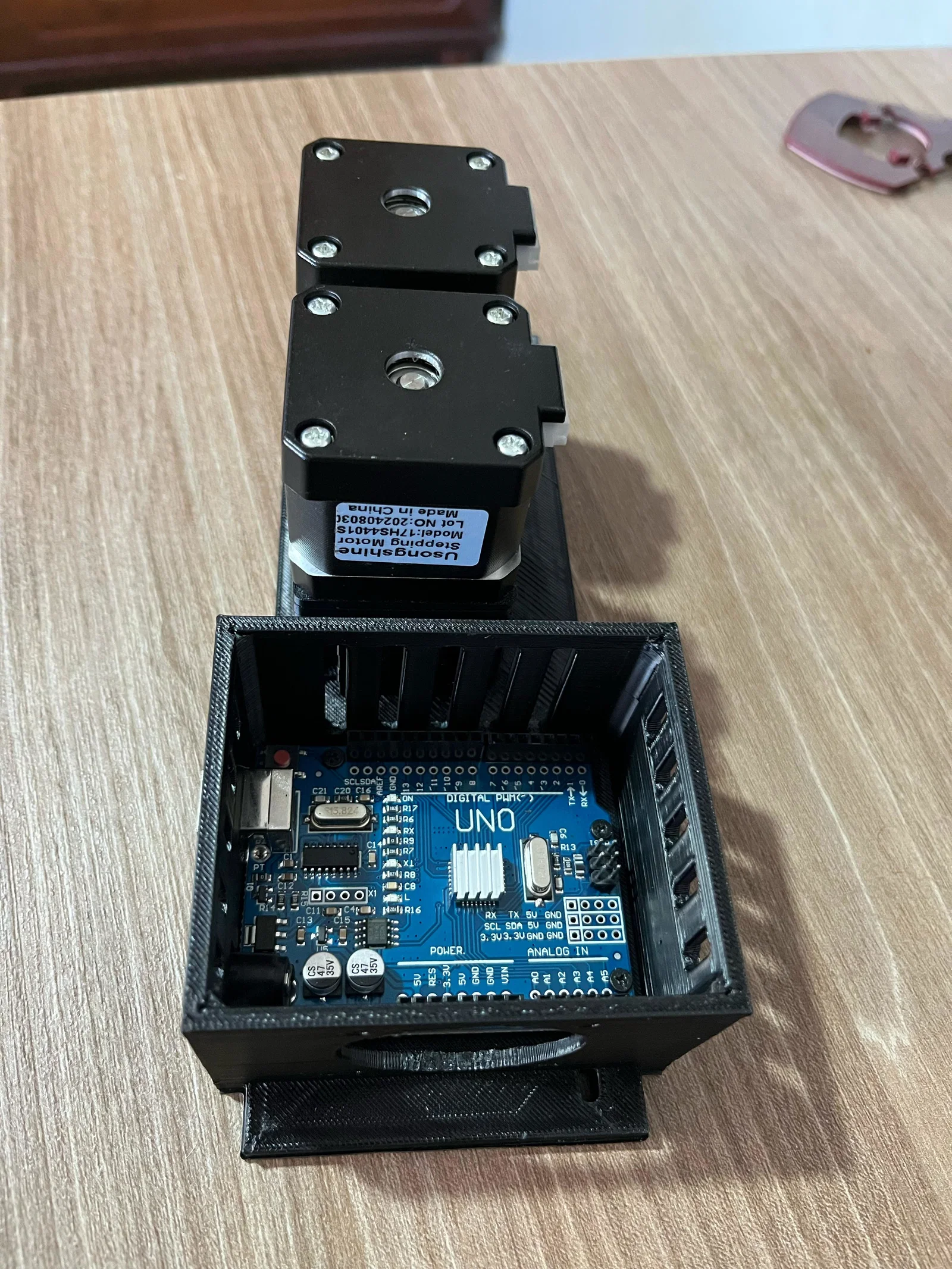

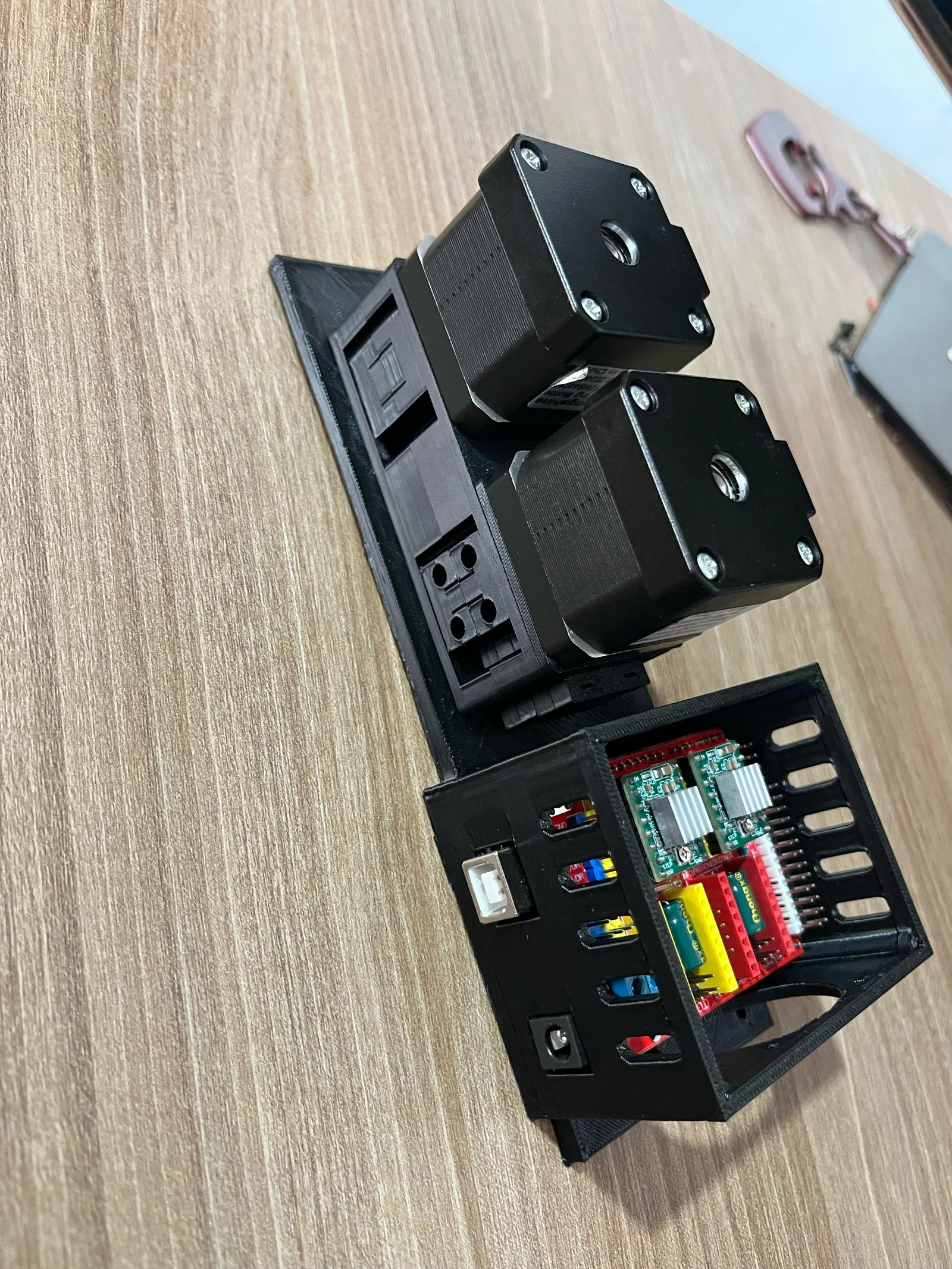

• Arduino Uno + CNC Shield + 4 Driver: Link AliExpress
• Màn hình OLED 0.96'' (tùy chọn): Link AliExpress

Cơ khí

• Bánh răng đùn (B-MK8): Link AliExpress
• Optocoupler (Bộ ghép quang): Link AliExpress
• Ống PTFE: Link AliExpress
• Ốc M3 x 30mm (20 cái): Link MercadoLivre

Nguồn và Động cơ

• Nguồn 12V 100W (tùy chọn): Link AliExpress
• Động cơ Nema 17 (tối thiểu 3kg/F, khuyên dùng 4401): Link MercadoLivre

Bộ đùn (Extruder)

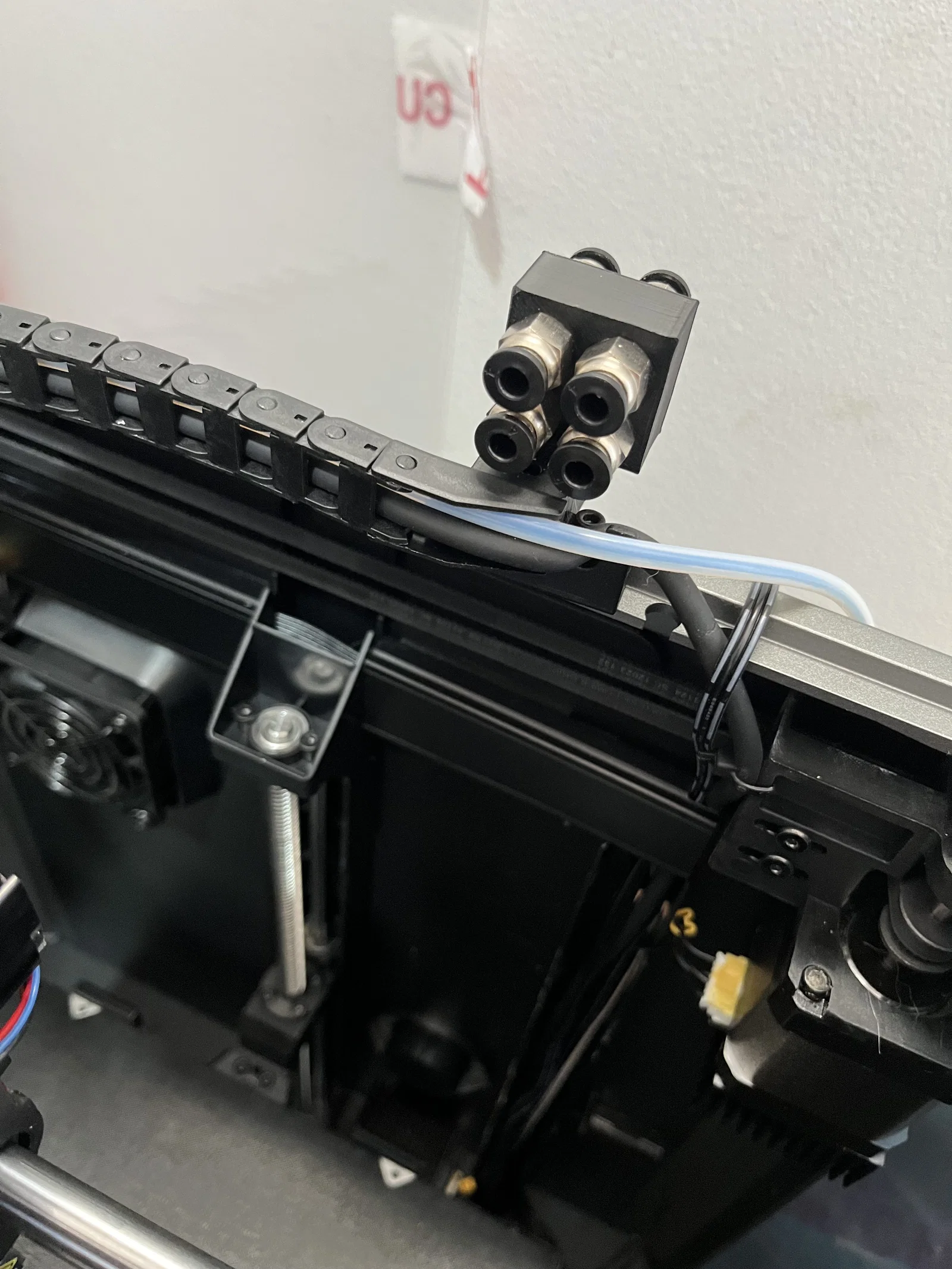

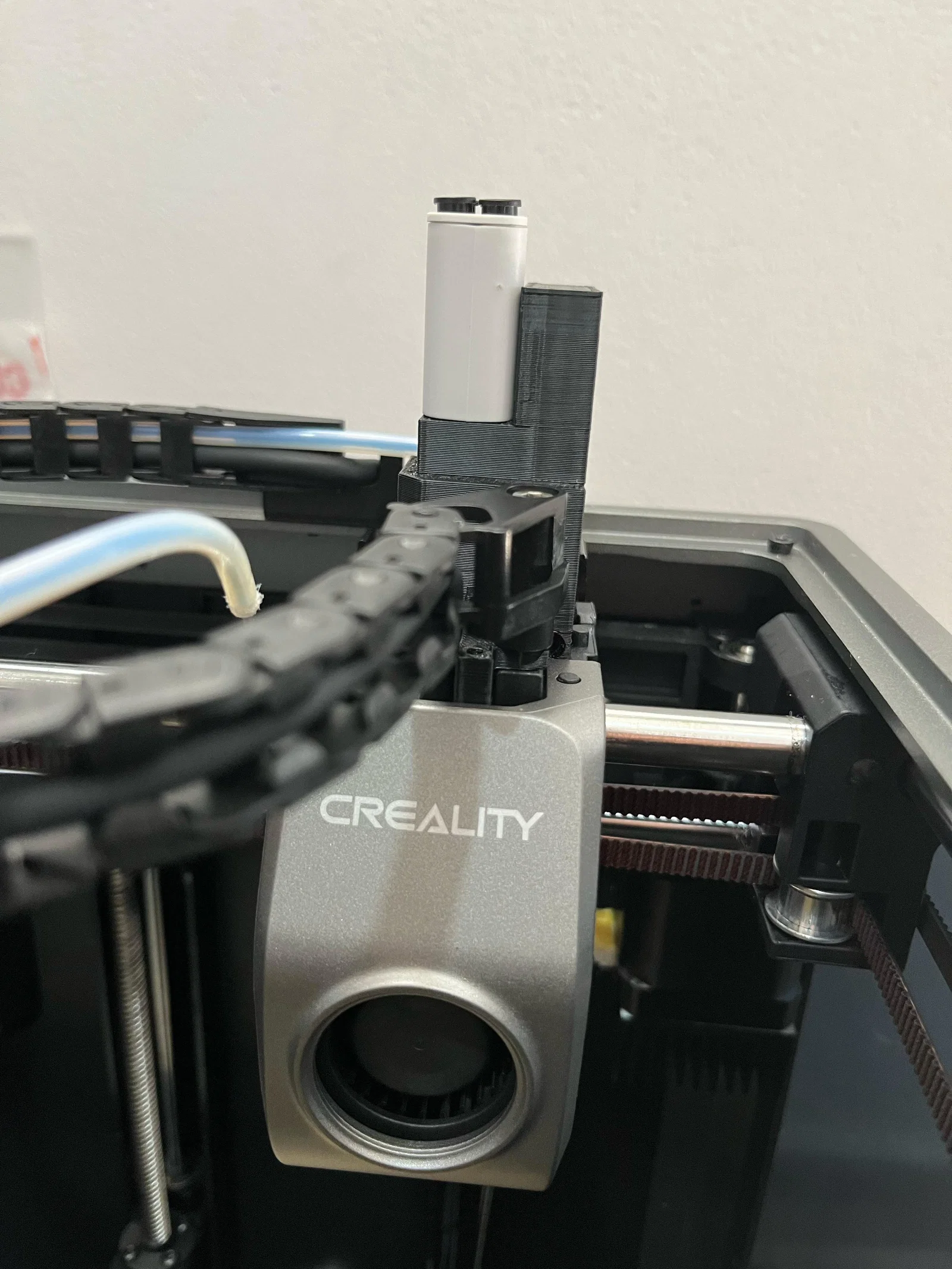

• Đầu nối 4 trong 1 của Bambu Lab: Link AliExpress

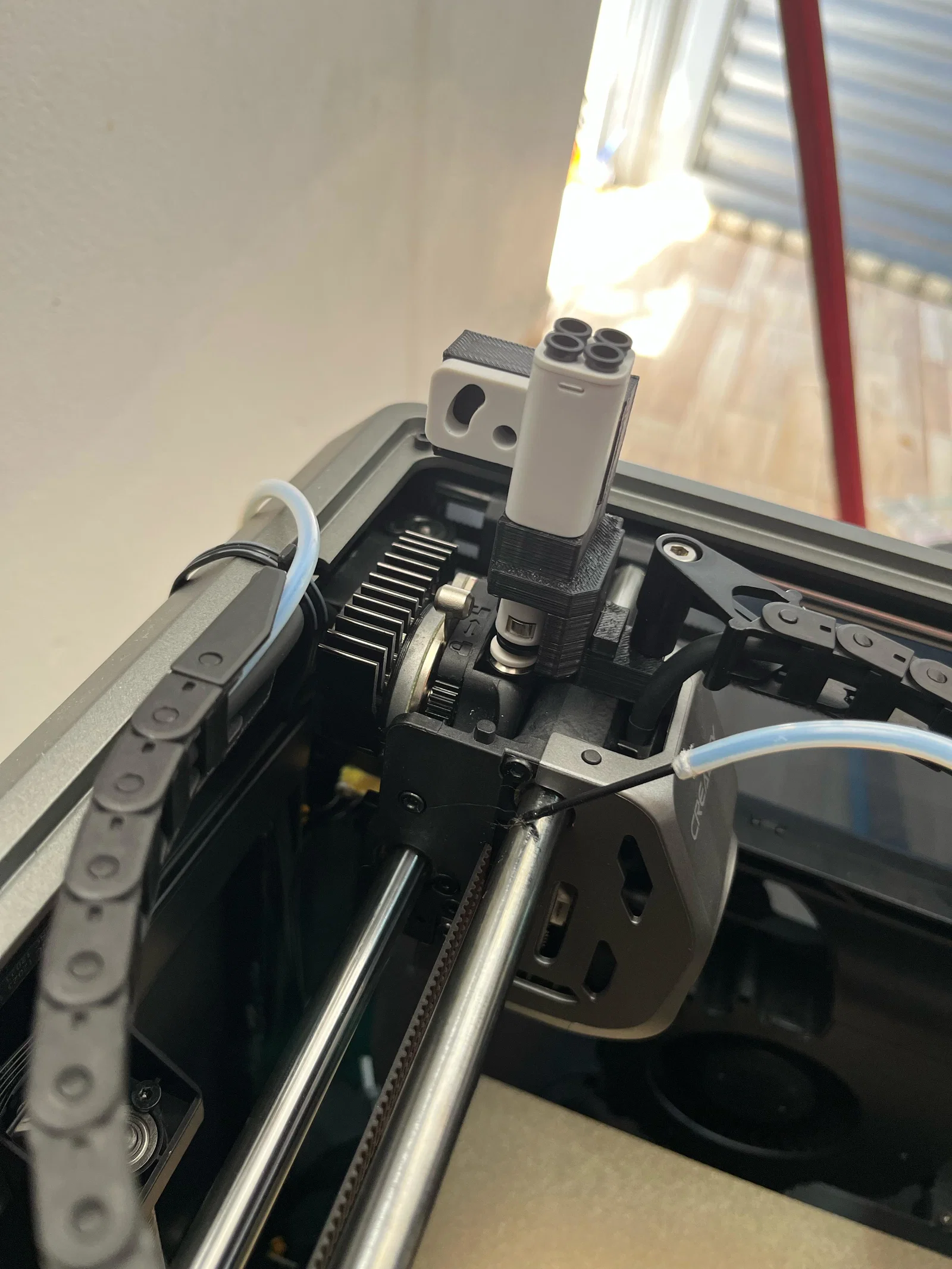

• • • 08/03/2025 - - - Đã thêm bản V2 của bộ chuyển đổi Bambu, tối ưu và chuẩn xác hơn.
• • • 10/03/2025 - - - Đã viết code để loại bỏ nút bấm vật lý, giúp tận dụng 100% không gian bàn in. Sử dụng chân cắm dư trên mainboard (kiểm tra mainboard của bạn trước nhé).

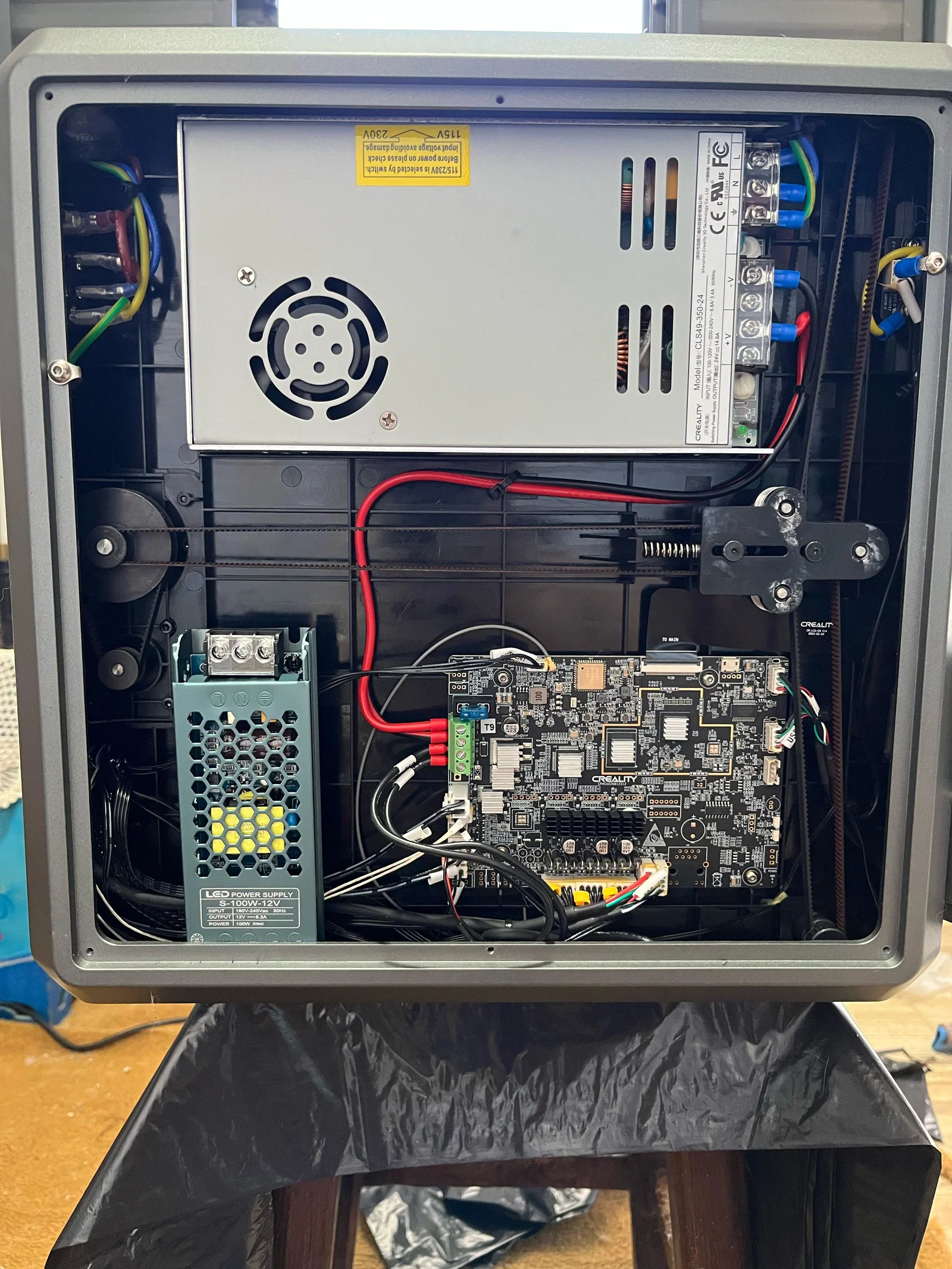

Trên mainboard K1, mình dùng chân PA0:

CHÚ Ý! Cần có quyền ROOT để sử dụng chân cắm này!

Cấu hình chân PA0 trong printer.cfg

[output_pin troca_cor] pin: PA0 pwm: False value: 0 shutdown_value: 0

(Nếu không chạy, hãy thử cấu hình với pwm: True và cycle_time 0.0100)

Kết nối với Optocoupler

Việc sử dụng bộ ghép quang giúp hệ thống vận hành êm ái, rẻ tiền và an toàn.

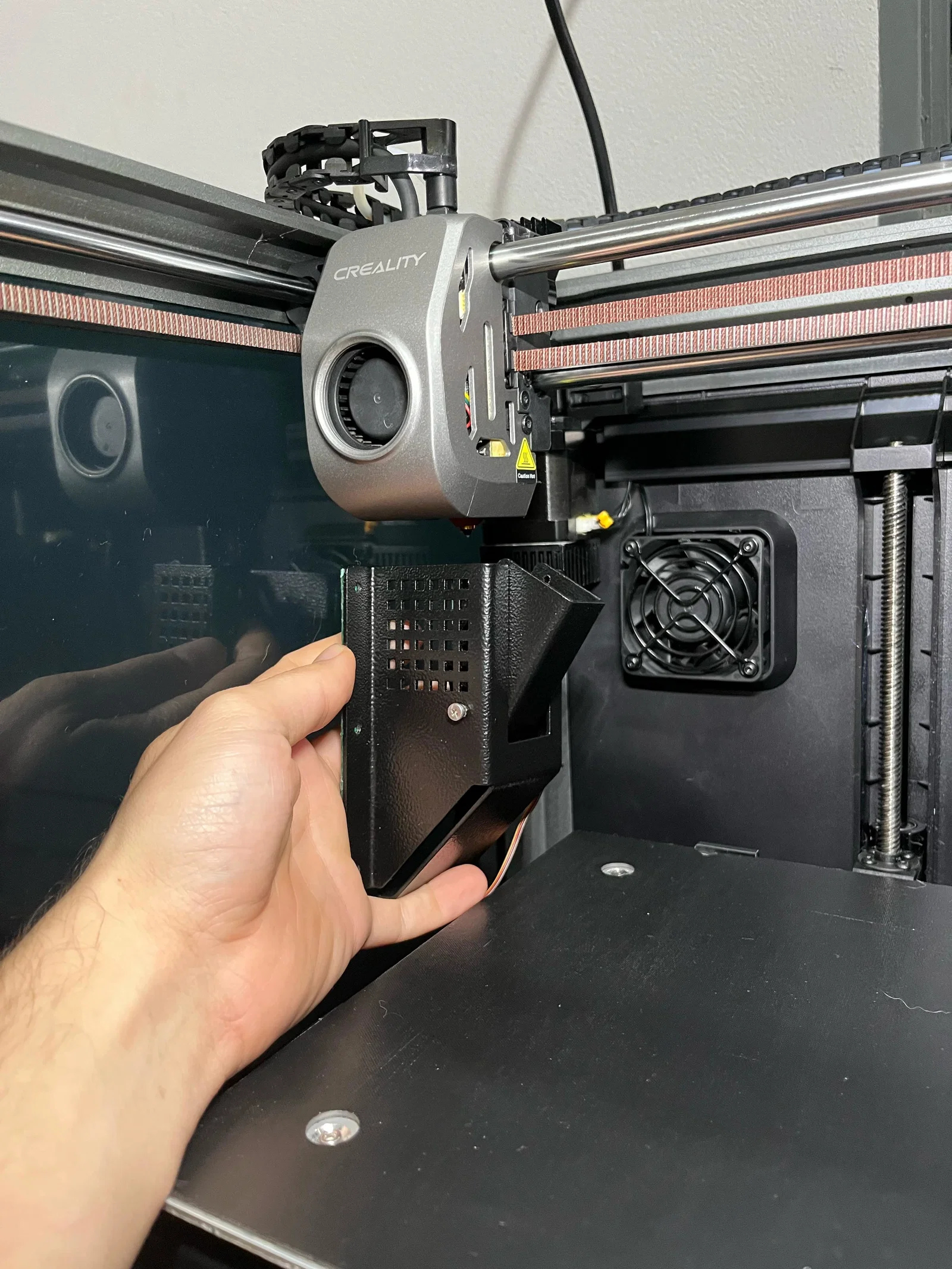

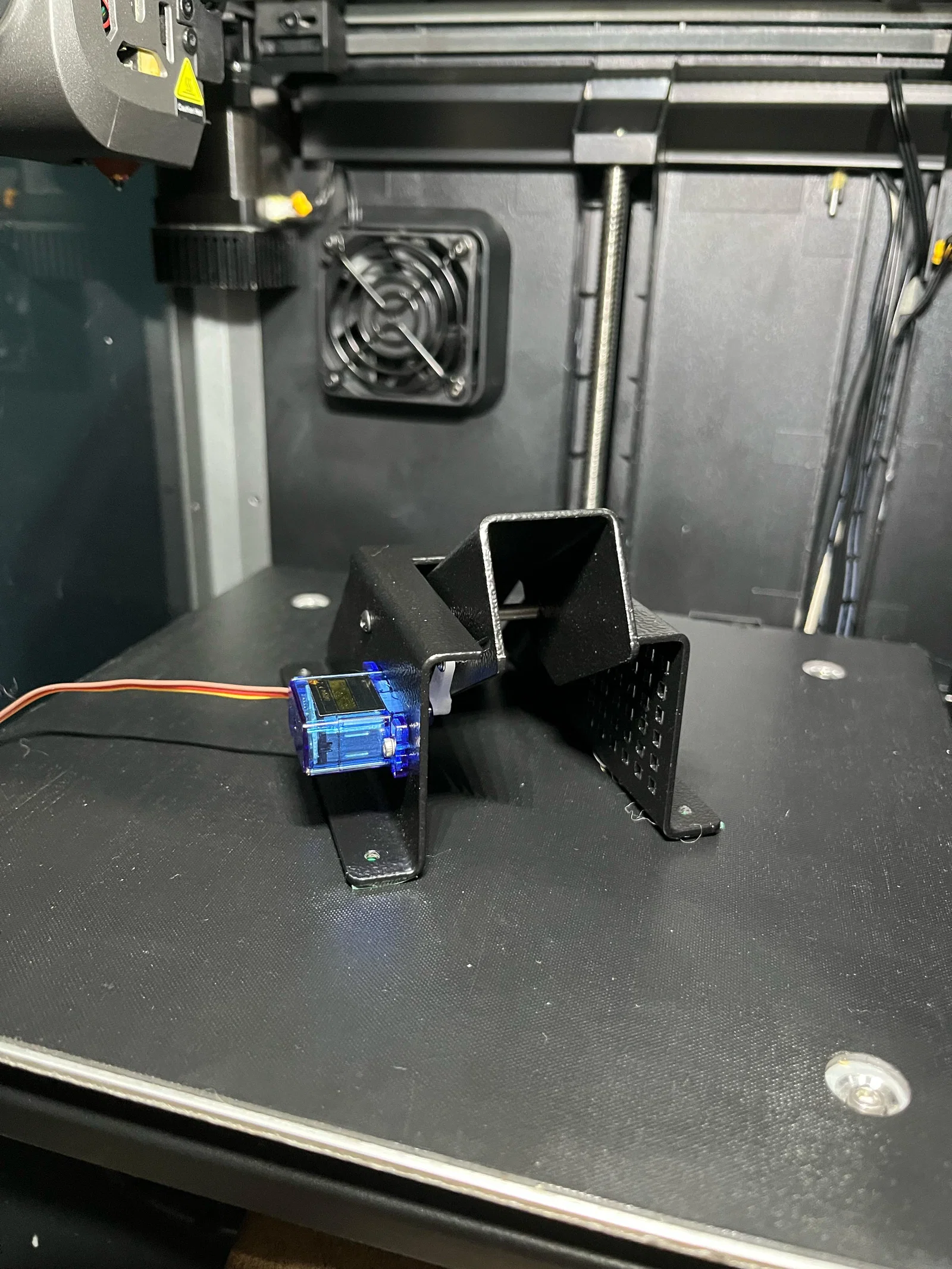

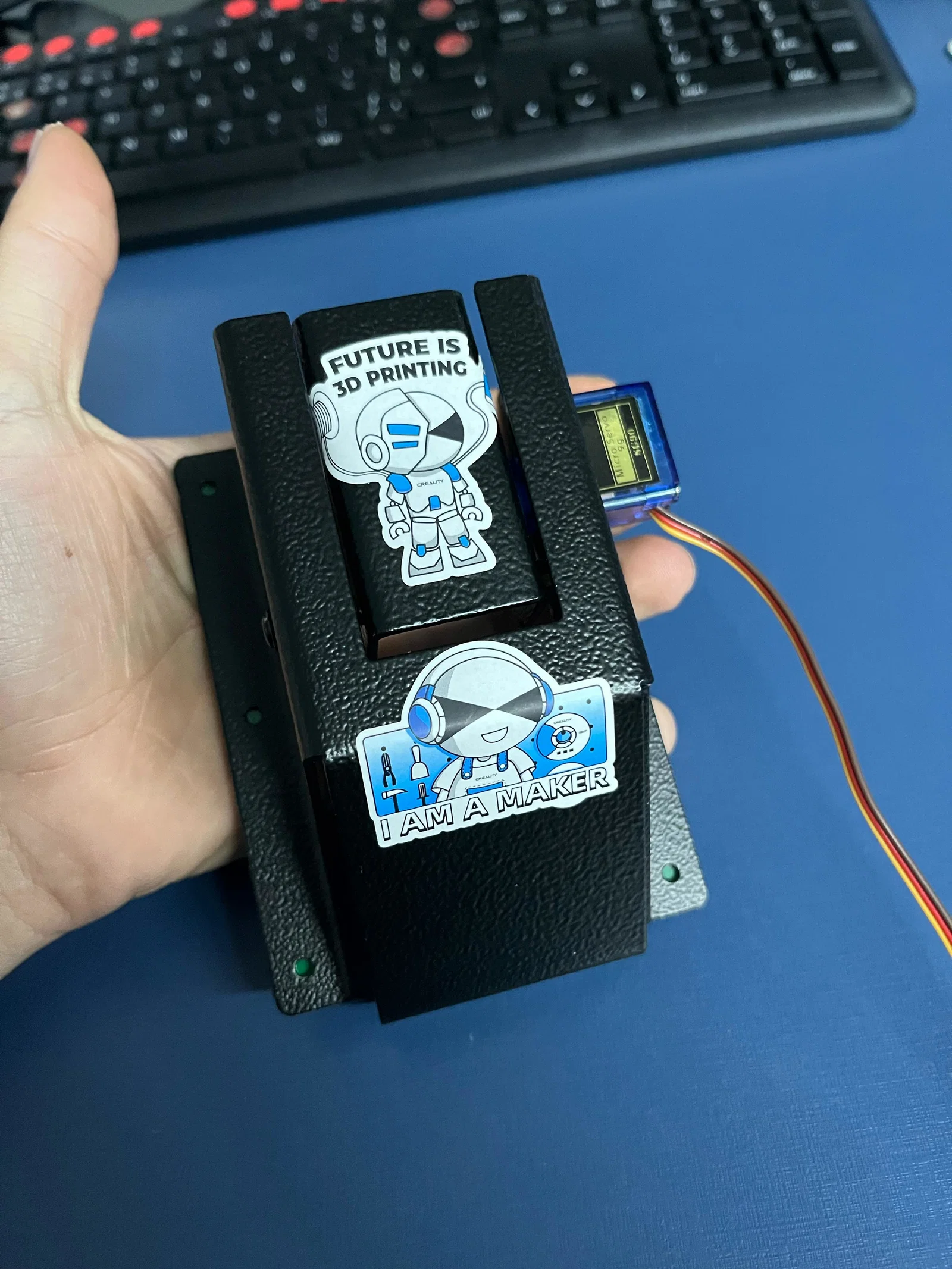

• • • 27/03/2025 - - - Cập nhật mới! 🚀 Dự án giờ đã có các Klipper macros cho K1 và G-code tối ưu cho OrcaSlicer đã được kiểm thử ổn định. Đồng thời thêm hệ thống xả nhựa (purge) cải tiến với cần gạt eject chất thải hiệu quả.

• • • 30/03/2025 - - - Tùy chỉnh giao diện Mainsail! Đã thêm hình nền cho Mainsail nhìn rất chuyên nghiệp.

Lưu ý quan trọng: Dự án này không dành cho thành viên nhóm "Criando Mundo". Mình không hỗ trợ bất kỳ câu hỏi nào từ thành viên nhóm đó. Nếu bạn nằm trong nhóm, xin vui lòng không tải xuống và không bình luận. Cảm ơn đã hiểu cho mình.
