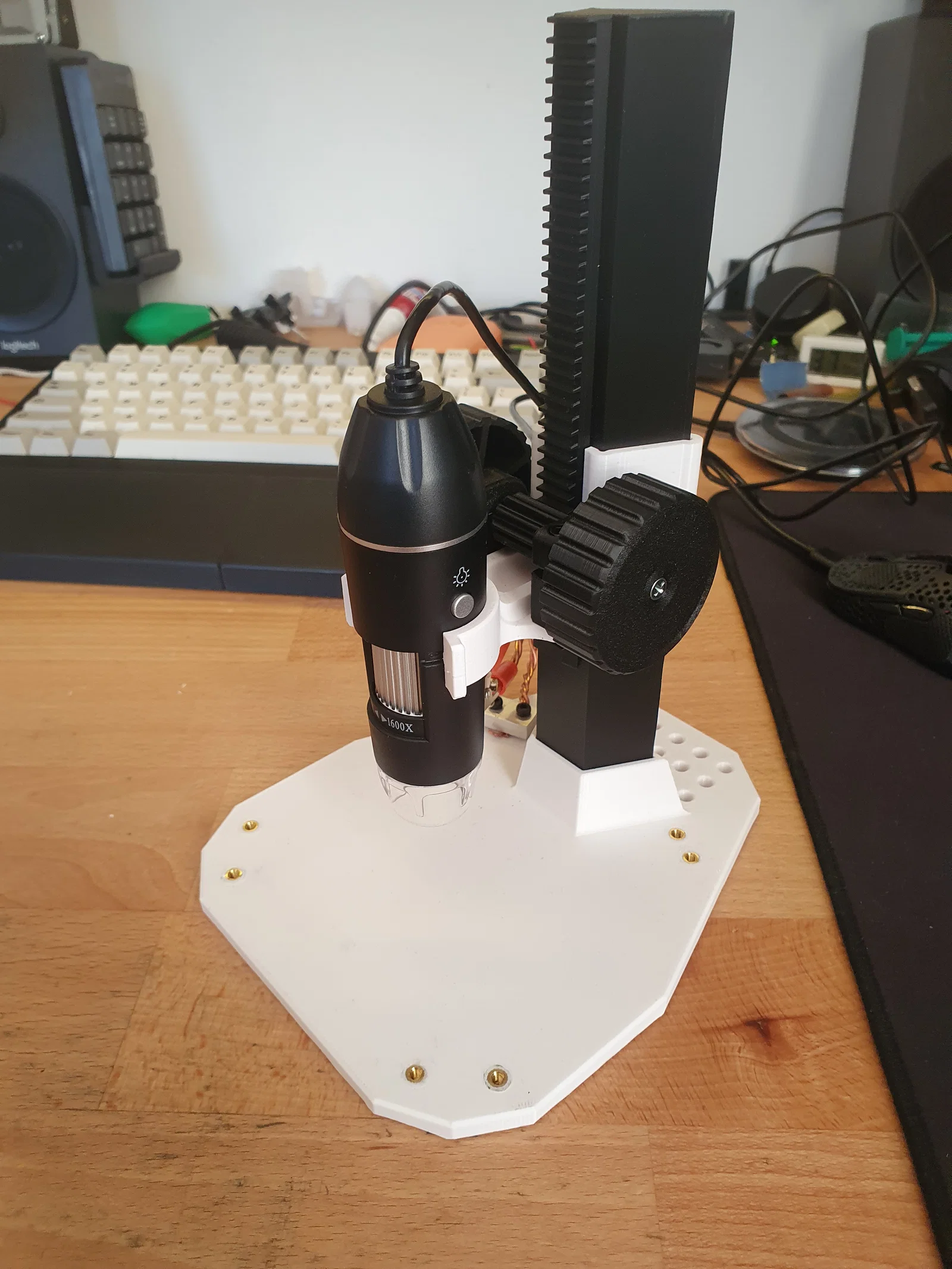

Chân đế tùy chỉnh cho kính hiển vi USB giá rẻ

Mình đã in thử cái chân đế gốc nhưng nó bị rung lắc và không chắc chắn lắm, nên mình đã remix lại bản này.

Linh kiện cần chuẩn bị:

2x ốc vít đầu bằng M4 (L=12-20 mm)

4x ốc vít đầu bằng M3 (L=8-12 mm)

2x ốc vít đầu tròn/lục giác chìm M3 (L=12-20 mm)

2x ốc vít đầu bằng M3 (L=20-30 mm)

Các bộ phận cần in:

1x base_V2

1x pillow_block_V2

1x pillow_block_V2_mirrored

1x rack_rail_high_M4

1x scope_carriage_V2_snap

1x drive gear

2x Wheel

Hướng dẫn lắp ráp:

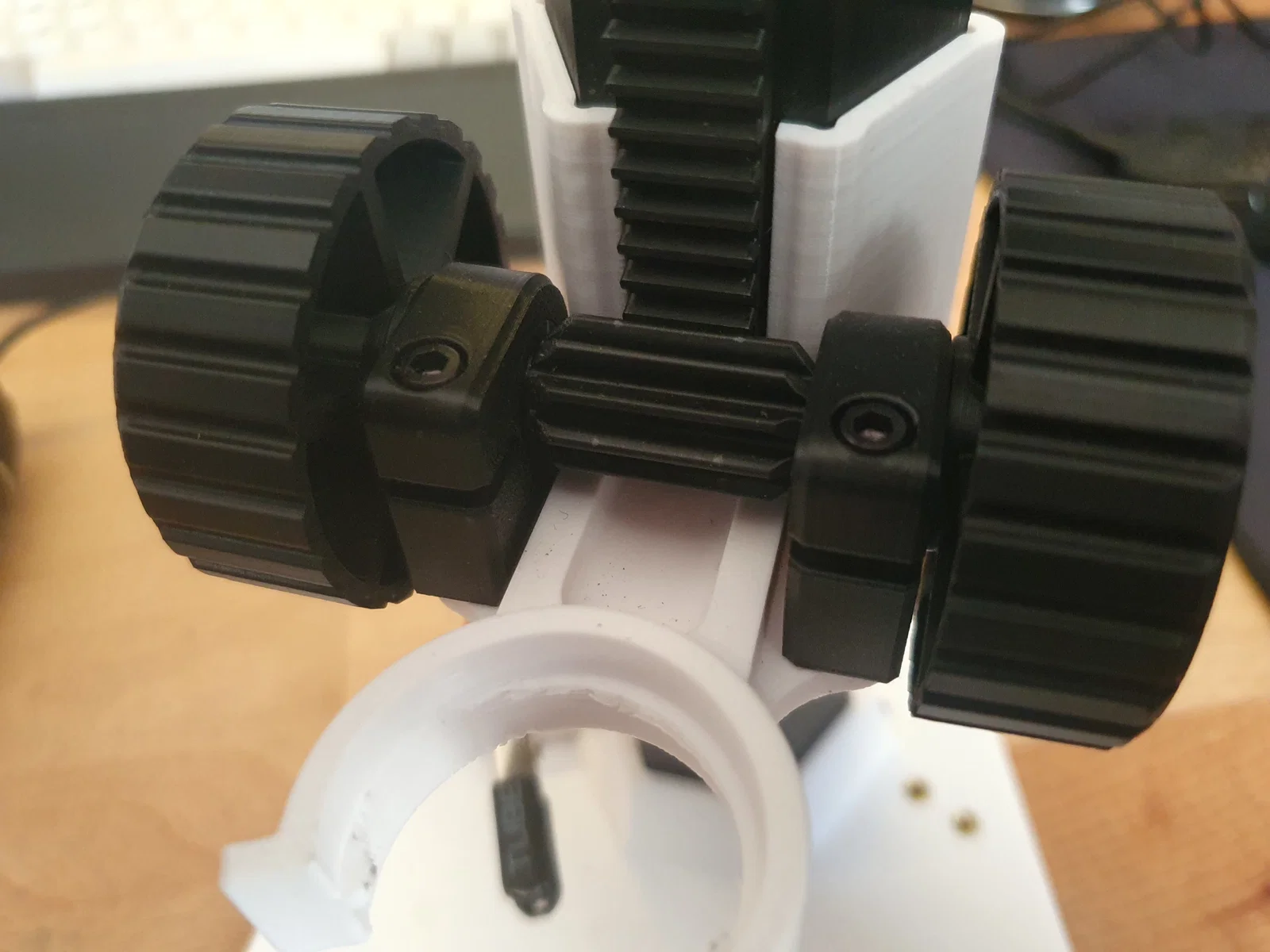

1. Gắn gối đỡ (pillow block) vào bộ phận trượt (carriage) với bánh răng truyền động ở giữa, sử dụng 4x ốc vít đầu bằng M3 (L=8-12 mm).

2. Luồn bánh xe vào bộ phận trượt và vặn 2x ốc vít đầu bằng M3 (L=20 mm) vào. Đừng siết quá chặt nhé!

3. Lắp 2x ốc vít đầu tròn/lục giác chìm M3 (L=12-20 mm) vào gối đỡ. Những con ốc này dùng để điều chỉnh độ căng cho hệ thống bánh răng. Ban đầu bạn có thể chưa cần siết chặt đâu.

4. Gắn thanh ray vào đế sử dụng 2x ốc vít đầu bằng M4 (L=12-20 mm).

5. Trượt bộ phận carriage vào thanh ray.

Các thay đổi:

Đế (Base):

1. Kích thước lớn hơn

2. Dày dặn hơn

3. Độ dung sai cho thanh ray tốt hơn

4. Thêm lỗ cho ốc M4

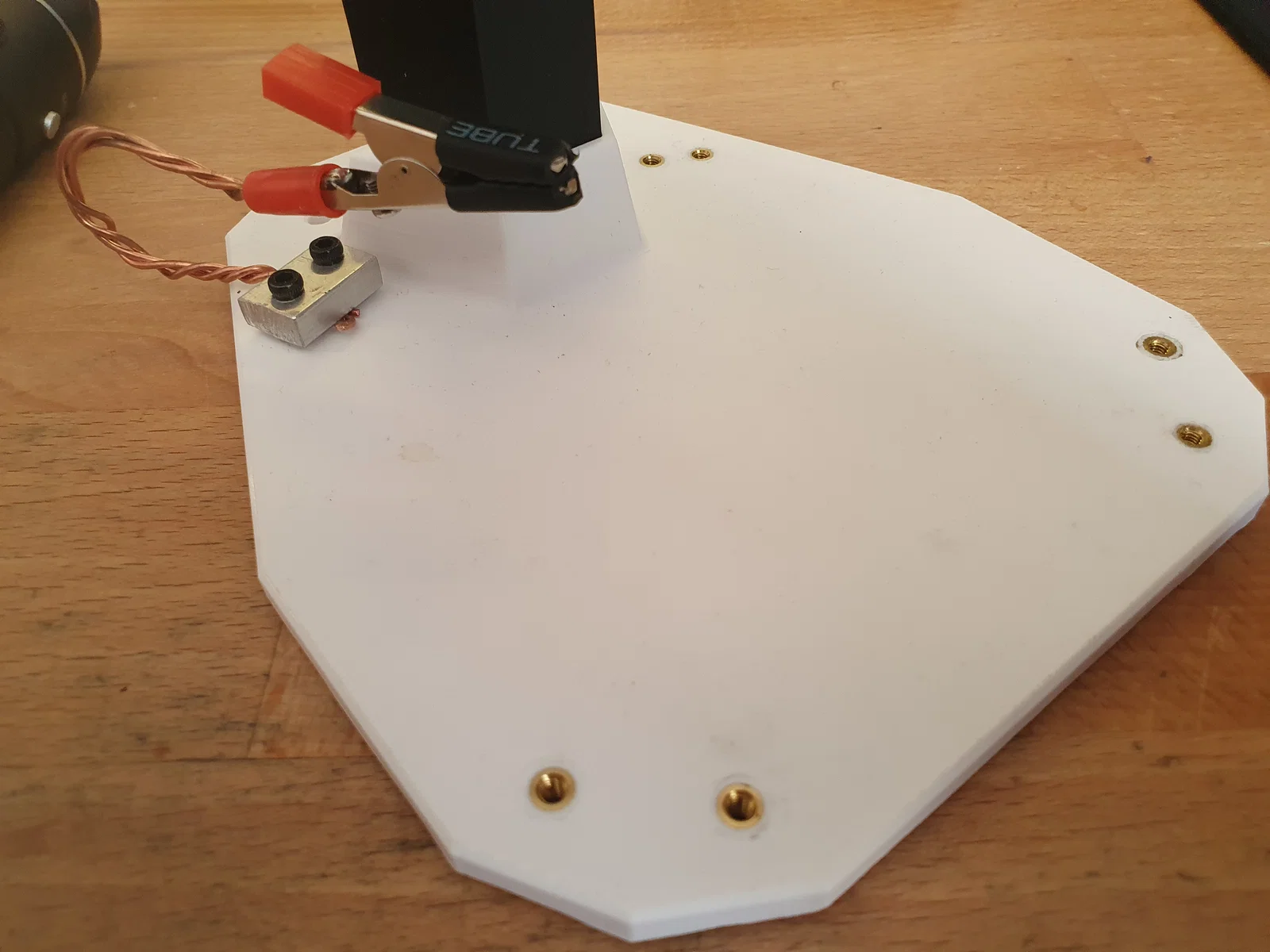

5. Có thêm lỗ cho heat inserts M3 để gắn thêm thiết bị khác (đèn, kẹp cá sấu)

6. Thiết kế khác biệt

Gối đỡ (Pillow block):

1. Thiết kế tách rời giúp điều chỉnh độ căng tốt hơn

2. Độ dung sai chuẩn hơn

Bộ phận trượt (Scope carriage):

1. Thiết kế lại hoàn toàn

2. Độ dung sai cực khít, không bị rung lắc

3. Thêm các gân chịu lực để cứng cáp hơn

4. Ngàm gắn kiểu snap-on

Thanh ray (Rack rail):

1. Làm lại các lỗ cho ốc M4

Bánh răng và bánh xe được giữ nguyên như bản gốc.

Những kích thước này rất vừa vặn với máy mình, nhưng có thể sẽ khác một chút với máy của bạn. Nếu gặp vấn đề gì thì nhắn mình biết nhé.

Mình cũng có làm thêm một bộ gắn đèn cho chân đế này:
