Vỏ bảo vệ cho Waveshare RP2350-USB-A

Đây là vỏ bảo vệ mà mình thiết kế riêng cho các dự án OGX-Mini / Joypad OS, nhưng bạn hoàn toàn có thể dùng cho bất kỳ mục đích nào với bo mạch Waveshare RP2350-USB-A.

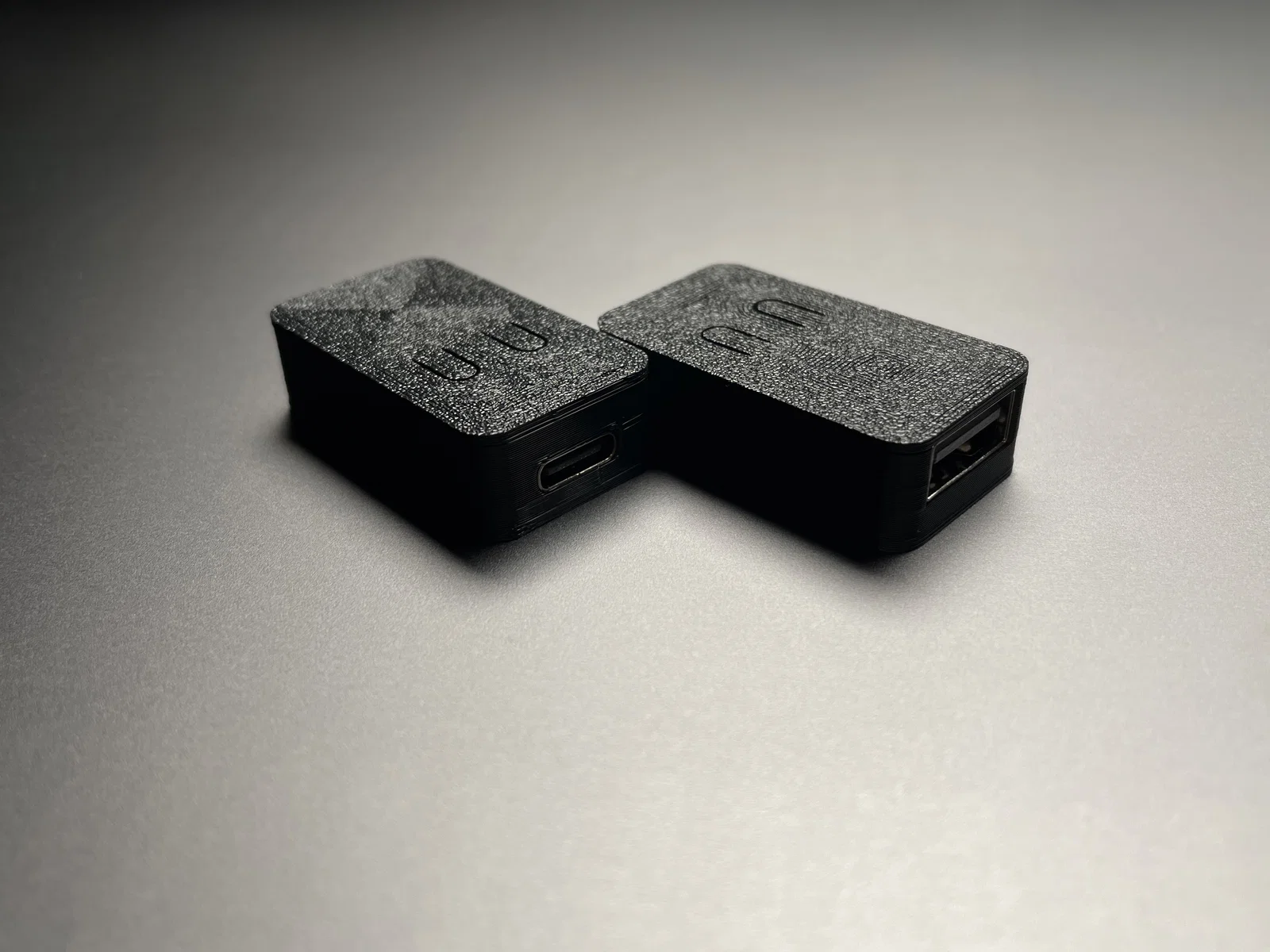

Mô hình này được thiết kế với dung sai rất khít, vì vậy tùy thuộc vào máy in của bạn mà có thể cần in với tỉ lệ lớn hơn một chút (hoặc dũa bớt khi cần). Trong ảnh mình in ở tỉ lệ 100% bằng nhựa ASA đen.

Thông số in của mình

• Chiều cao lớp in: 0.2mm
• 4 lớp tường (wall loops)
• 5 lớp vỏ trên và dưới
• Infill 100% để đạt độ cứng tối đa (thực tế không nhất thiết phải làm vậy, nhưng có thể cần thiết nếu bạn dùng chiều cao lớp in nhỏ hơn 0.2mm)

Lưu ý

• Sau khi in, mình gợi ý bạn nên ấn đầu USB-C từ phía ngoài vỏ vào để đảm bảo nó khớp đúng - thiết kế rất khít nên bạn sẽ cần dùng một chút lực để lắp vào lỗ.
• Khi đặt bo mạch vào vỏ, hãy bắt đầu bằng cách nghiêng nó, đảm bảo đầu USB-C khớp với lỗ (nhìn từ phía ngoài). Sau đó ấn đầu USB-A xuống, đẩy nhẹ về phía đầu USB-C. Nếu làm đúng cách, sau khi dùng một chút lực thì đầu nối USB-C sẽ vào đúng lỗ, cho phép bạn đẩy đầu USB-A xuống đáy vỏ.
